奥地利BAUR PGK 70 HB高压测试仪器由康高特代理，本产品进行电缆测试和诊断,极少能有测试仪比 PGK HB 系列中的两件式高压测试仪具有更长寿命、更加牢固和经济。现在热卖中，如需购买，可通过客服热线联系我们！
PGK 70 HB高压测试仪器介绍

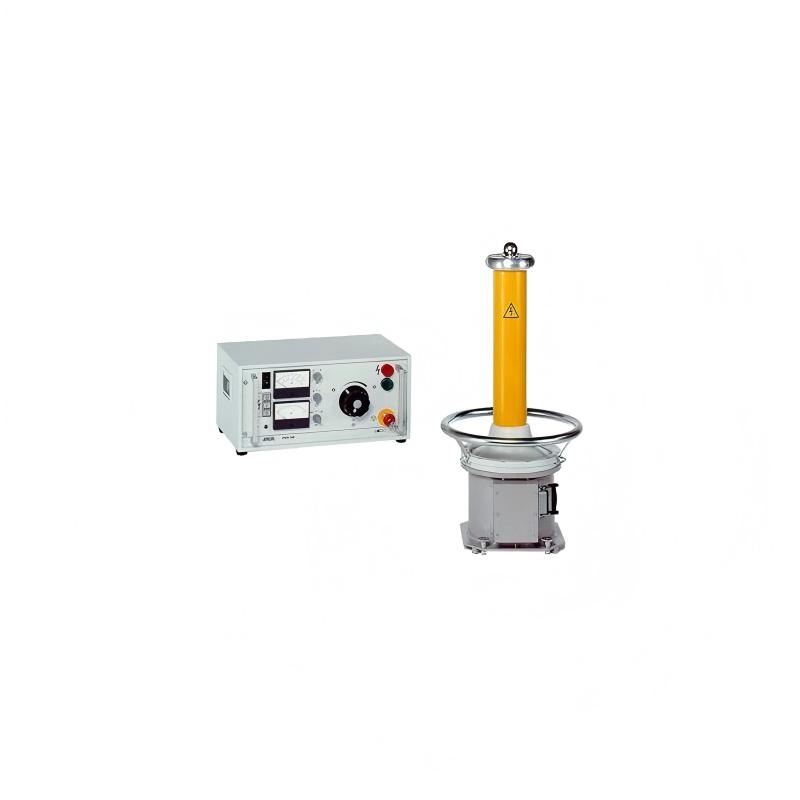

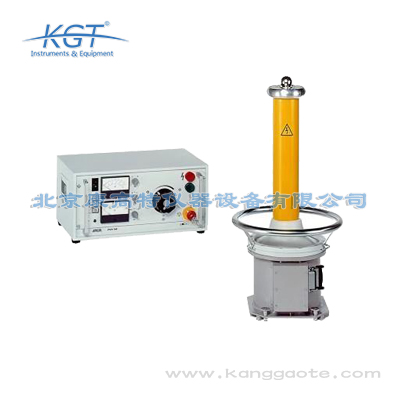

测试装置由操作部件和高压部件组成。操作部件包含所有操作和显示元件，并能够从安全距离控制高压部件。根据运行模式，高压部件中将使用整流棒或电阻棒。通过反转高压部件中的整流棒，可以反转测试直流电压的极性。
PGK HB 系列的所有仪器均具有短路保护功能，并具有电流补偿的电压测量功能。为了在直流电压运行中对于电容试品进行放电，提供适合相应仪器的放电和接地杆。
PGK 70 HB高压测试仪器功能
进行现场测试：
CENELEC HD 620/621 (VDE DIN 0276 - 620/621)
IEEE 400 - 2012
IEC 60060 - 3
根据以下标准进行电气设备电压测试：
IEEE 62.2
IEEE 95
根据以下标准进行电缆外护套测试：
IEC 60502 / IEC 60229
CENELEC HD 620/621 (VDE DIN 0276 - 620/621)
PGK 70 HB高压测试仪器特征
AC 55 kVrms 或 DC ±70 kV
油绝缘免维护高压变压器
可无级调节的输出电压
PGK 70 HB高压测试仪器供货范围
交流 / 直流高压测试装置 PGK 70/2,5 HB
放电和接地杆 GDR 80 - 500
5 m 连接电缆，用于将高压部件连接到操作部件
2.5 m 高压连接电缆，带有连接端子
DC 运行的整流棒，拧入高压部件中
AC 运行的电阻棒
3 m 接地电缆，带有接地鳄鱼钳
2.5 m 电源连接电缆
选项
GDR 80 - 500
高压部件的运输手推车
19" 外壳的折叠三脚架，高 5 机架单元 (222 mm)
自动放电设备 EM 70/2,5,45 kJ
操作部件的运输箱：尺寸 (宽 x 高 x 深) 约 515 x 430 x 255 mm
高压部件的运输箱：尺寸 (宽 x 高 x 深) 约 530 x 1,345 x 530 mm
25 m 连接电缆，盘绕在手动卷筒上
50 m 连接电缆，盘绕在手动卷筒上
外部自耦变压器 110/230 V,3.0 kVA
整流棒
应用场景
用于中高压电力电缆、电气设备的交直流耐压试验、绝缘电阻测试及电缆外护套检测，符合国际主流标准，分体式设计适合现场安全作业，是电力运维、检修、验收的耐用型高压测试设备。
|
PGK 70 HB高压测试仪器技术参数
|
|
最大电阻分压器
|
640 VA
|
|
短路功率消耗
|
1200 VA
|
|
输出电流
|
7 mA (AC eff) / 3 mA (DC)
|
|
输出短路电流
|
20 mA (AC eff) / 12 mA (DC)
|
|
精确度
|
± 2.5 %
|
|
电源频率
|
45 Hz 至 60 Hz
|
|
电压
|
|
电源电压
|
220 至 240 V；使用外部自耦变压器 110 至 120 V
|
|
发射脉冲
|
55 kV (AC eff) / 70 kV (DC)
|
|
工作属性
|
|
环境温度（运行）
|
0 至 + 45 ° C
|
|
储藏温度
|
- 20 至 + 60 ° C
|
|
相对空气湿度
|
未凝结的
|
|
尺寸 / 重量
|
|
尺寸（宽 x 高 x 深）
|
操作单元外壳：502 x 241 x 290 mm，高压单元（高 /直径）：810 / 385 mm
|
|
重量
|
操作单元：13.5 kg，高压单元：26 kg
|
-
