以色列SATEC PM174电能质量分析仪

它瞄准的是需要长期在线观察的中低压配电节点，常见落点包括工矿企业进线与主要馈线、变电站出线间隔、成套配电盘柜，以及商业综合体和数据中心的低压配电系统。工矿现场变频器、整流装置和电弧类负荷密集，谐波、电压暂态与三相不平衡问题突出，把仪表固定在进线柜可以连续记录扰动的累积趋势，而不是只在出事后拿便携表补测一次。盘柜成套商更看重计量、谐波分析和控制输出集成在一台表内，能减少柜内元件数量与接线工作量。数据中心与商业综合体则主要借用其分时多费率能力，把用电量按费率时段拆解到具体回路。能耗统计、电能质量监测和故障排查三类任务共用同一套数据，一次部署即多头复用。落到具体观测内容上，它持续跟踪电网谐波、电压暂态与三相不平衡这三类典型问题，并把结果沉淀为可追溯的量化序列，为后续的治理方案提供依据。变电站场景还常常需要把这类连续记录与倒闸操作、投切电容器的时间点对齐，借以判断扰动是外部引入还是站内操作引起。

两者是参照基准不同的畸变指标，数值差异主要来自分母如何选取。电压、电流总谐波畸变率以当时实测到的有效值做分母，负荷越轻分母越小，同样幅值的谐波会被放大成偏高的百分比，容易让人误以为母线状况很糟。电流总需求畸变率改用约定需量电流做分母，反映的是接近满载工况下的真实畸变水平，用来判断是否需要治理更稳妥。PM174 同时给出 K 系数，用于评估谐波电流给变压器带来的附加发热，是衡量设备寿命风险的补充视角。谐波显示范围可到50次，并提供各次谐波频谱与谐波相角，相角信息有助于判断扰动源自本侧负荷还是上游电网。此外仪表还提供间谐波总畸变率，用于捕捉非整数倍频率分量引起的闪烁和干扰现象。现场判读时可以把两条指标的时间轴对齐，对比白天满载与夜间轻载的差异，如果总谐波畸变率只在夜间抬头而总需求畸变率保持平稳，多半是分母效应而非真的多出了一路谐波源。反过来，若两项指标同时上行，并伴随频谱上某个特定阶次稳定存在，就应当顺着该阶次去查对应的非线性负荷，例如特定整流脉数对应的特征频次。

它采取的是强化绝缘加阻燃材料的双层防护思路。电压输入回路与电流输入回路的电气隔离均为3500VAC，叠加持续1kV AC、一秒短时2kV AC 的过压耐受能力，可在一次侧出现异常时保护二次回路和值守人员。供电端口隔离为输入对输出3000VAC、输入对地2000VAC；继电器部分触点到线圈之间2000VAC，断开触点之间1000VAC 且保持一分钟；数字输入回路隔离为2000V有效值，内部采用15V供电，避免外接电源串入干扰。材料方面，仪表外壳与显示单元壳体使用 PC/ABS 共混塑料，前面板为 PC 塑料，印刷电路板 FR4、接线端子 PBT、插拔连接器 PA6.6 尼龙、标签聚酯薄膜这四项均符合 UL94‑V0 阻燃要求，运输包装采用纸箱加聚乙烯泡沫衬垫。上述指标组合起来的实际意义在于，仪表既能在一次侧浪涌侵入时把能量挡在二次回路之外，又能在柜内出现电弧或局部过热时不成为助燃物，因此适合部署在无人值守、巡检间隔较长的站点。需要注意的是安装环境应保持在0到95%相对湿度且不凝露，一旦端子表面结露形成泄漏通道，再高的隔离指标也会被旁路掉。

完整的现场排查可以拆成四步推进。第一步是接入，三路电压、三路电流互感器隔离的交流输入既可直接接入电力线路，也能经电压互感器、电流互感器接入，高压场合必须走互感器回路并核对互感器的变比与极性，否则后续读数全都失去意义。第二步配置数据记录仪，确定是按固定周期记录，还是按内部、外部触发条件记录，并选定纳入的通道。第三步设置两路波形记录仪，切到可同步记录六通道交流信号的画面，按关注的谐波阶次选择每周期32点、64点或128点采样率，再启用故障前预录二十个周期，保证暂态发生之前的波形不被丢掉。第四步是读取结果，先看五十次谐波频谱与相角，再对照事件记录中的诊断、控制和输入输出动作，最后调出录波复核。第四步读完并不代表结束，观察期内还应结合自动生成的电能与需量日记录曲线，判断扰动是否与某个生产班次或设备启停强相关。若确认属于周期性冲击，再把十六组控制设定点里的阈值和延时调到合适位置，用继电器输出去做联跳或声光报警。整轮排查的心得与证据都可以沉淀在十六路数据记录仪里，方便不同班组之间交接复核。

配置顺序建议先定显示形态，再定供电版本，这两项直接决定安装方式与布线成本。显示单元可选高亮三行 LED 或5.7英寸彩色触摸图形屏，前者适合只需要就地读取少量数值的盘面，后者适合需要就地查看频谱、曲线和波形的场合；显示模块可以独立拆卸，与主机的安装距离可达1000米，因此完全可以把人机界面放到值班室，把表体留在开关柜内。供电的通用版本覆盖交流85‑264VAC、直流88‑290VDC，功耗10W，适配多数站用电源。若现场只有低压直流屏，则可改选12VDC、24VDC 或48VDC 版本，对应输入范围分别是9.6‑19V、19‑37V 和37‑72V。端子适配导线最大为12AWG，剥线与压接按该规格准备即可。选型阶段还要把环境条件和一次回路形态一起考虑。仪表工作温度为零下20摄氏度到正60摄氏度，湿度要求为0到95%相对湿度且不凝露，若表体嵌在夏季温升明显的密闭柜体里，应预留通风空间。另一方面，被测回路若要经电压互感器、电流互感器接入，应提前确认一次侧额定值与所选输入版本匹配，避免到现场才发现量程对不上。显示单元与主机分离安装时，也需按1000米的最大距离提前规划走线路径。

建议按曲线、费率、事件的顺序逐层判读。先看自动生成的电能与最大需量日记录曲线，仪表会分别给出总寄存器以及八个费率寄存器的数据，把曲线的峰值时段和费率寄存器对应起来，就能判断尖峰电量到底落在哪一段费率里，进而调整生产排班顺序。接着复核费率计划本身，仪表支持八种费率、四个季节、四种日类型与每日最多八次切换，任何一个维度配错都会让成本分摊结果失真。然后进入事件记录，这里要区分三类：内部诊断事件反映仪表自身状态，控制事件说明设定点被触发，输入输出动作则与外部回路有关。如果曲线出现异常台阶而事件列表为空，就回到波形记录仪查看预录的二十个周期。判读还应把时间拉长做横向比对。十六路数据记录仪能够长期保留趋势序列，把日记录曲线与同期事件频次叠加观察，往往能识别出那些反复出现却每次都没越过限值的隐患。对于配置了四个季节、四种日类型的计划，建议在季节切换之后专门复核一次切换时刻的寄存器跳转。借助两个通信接口把这些序列回传上位系统，远比孤立地看某一时刻的读数更有价值。

施工阶段最容易被忽略的是输入回路的边界值。电压侧常规工作范围是线电压690VAC、相电压400VAC，最高允许到线电压828VAC、相电压480VAC，超出就该改接电压互感器；输入阻抗1MΩ，在400V 回路中的负载小于0.4VA，120V 回路小于0.04VA，对被测回路的影响可以忽略。电流侧要先分清版本，5A 版本可持续通过10A 有效值，耐受能力为持续15A、一秒300A，1A 版本为持续2A，耐受为持续6A、一秒80A。环境方面，工作温度为零下20摄氏度至正60摄氏度，存储温度为零下25摄氏度至正80摄氏度，湿度为0到95%相对湿度且不允许凝露。端子导线不超过12AWG，压接紧固到位可避免接触电阻引起的偏差和发热。继电器回路与数字输入回路同样有各自的规格限制。两路继电器为单刀单掷常开触点，容量为3A/250VAC 或3A/30VDC，吸合时间最大10ms，释放时间最大5ms，状态更新周期为一个工频周期，配合二分之一周期的设定点响应速度，需要按被控回路的动作要求整定延时。数字输入为两路干接点，由内部15V供电，扫描时间1ms，隔离为2000V有效值。这两类端子导线规格最大为14A

核心差别在于控制闭环与记录维度的完备程度。普通谐波分析类仪表多只提供一个超限告警出口，而 PM174 内置可编程控制器，配置了16组控制设定点，阈值与延时均可自定义，继电器输出响应时间最短为二分之一个工频周期，因此能够承担无功补偿投切、负荷分级卸载这类需要快速反应的闭环动作。记录能力也宽得多：事件记录仪覆盖设备内部诊断事件、控制事件以及输入输出动作；十六路数据记录仪可按周期或按内部、外部触发条件记录任意组合的通道。两路波形记录仪可在同一画面同步记录六通道交流信号，并提供每周期32点、64点、128点三档采样率，同时带故障前预录二十个周期的功能，便于还原扰动发生前的真实波形。与此同时，八套费率电能与需量寄存器让同一批测量数据既能用于治理评估，也能用于内部核算，不必另外挂一台计量表。两个独立的通信接口则允许抄表数据流与远程配置操作各走一路，互不挤占。对运维方来说，这意味着盘面空间和二次接线都随之简化，原本需要控制器、录波仪、计量表三台设备完成的事，现在集中到一台表里完成。

读数失真通常来自四个方向。首先是互感器环节的换算误差，电压互感器、电流互感器的变比设定错误或者极性反接，会同时扭曲谐波幅值和相角，排查时应优先核对这一段。其次是输入越限，被测点超过线电压828VAC 或相电压480VAC 之后，仪表不再保证线性关系，谐波含量会被压缩甚至削顶。第三是负荷率过低，总谐波畸变率在轻载时天然偏大，这时应当结合电流总需求畸变率和 K 系数一起判断，而不是只盯一个百分比。第四是采样率与环境条件，每周期32点、64点、128点的取舍会改变高次谐波的分辨能力，温度、湿度以及布线和干扰源的距离同样影响结果稳定性，必要时应回放波形记录仪的数据确认。还有一类偏差来自端口接入方式本身。输入阻抗为1MΩ 对常规配电回路几乎不构成负担，但如果被测源属于高阻抗试验回路，仍会形成可观的分压；被测点一旦越过持续1kV AC 或一秒短时2kV AC 的过压窗口，输入波形被削顶，谐波计算结果随即失真。另外把继电器输出线束与测量线束捆在同一走线槽内，触点动作时产生的瞬态也会串进测量结果。

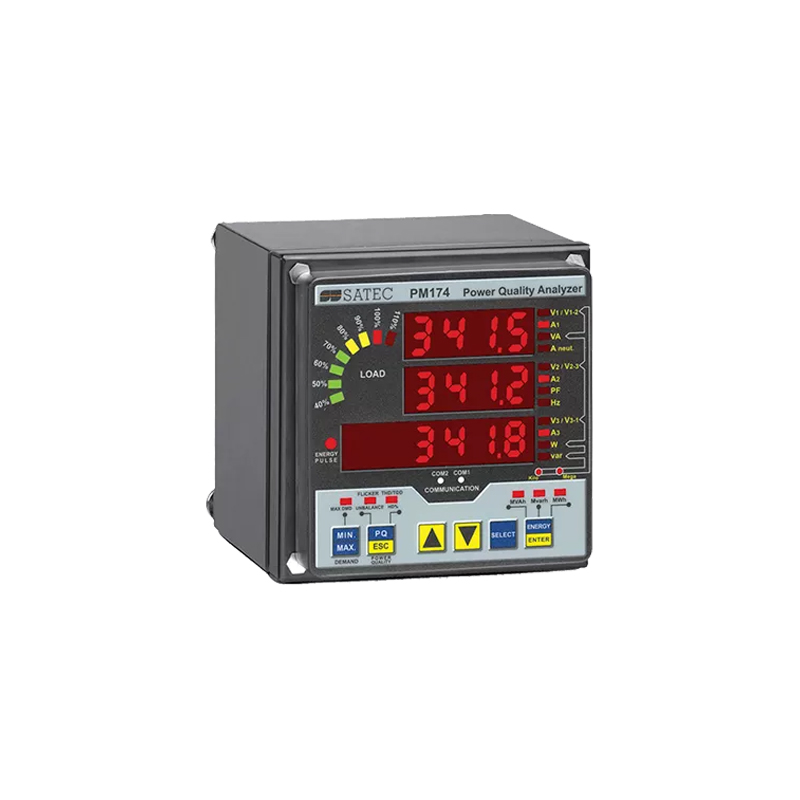

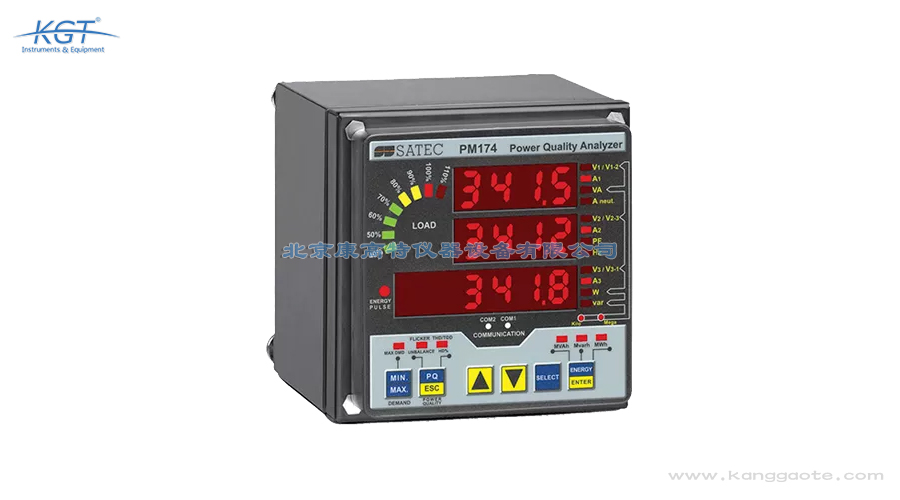

PM174 是一台把三相交流功率表和电能质量分析能力整合在同一壳体内的紧凑型仪表，既承担日常电参量计量，也承担谐波与暂态诊断任务。它的受众从电气盘柜成套商一直延伸到变电站运维人员，因此体积做得相当克制，外形尺寸为127×127×143mm，整机重量1.23kg，可以直接嵌进空间紧张的抽屉柜与成套盘面。常规量方面，它给出真有效值的电压和电流、功率、功率因数、中性线电流、电压与电流不平衡度以及频率，其中需量表达到0.2S 的精度水平，可作计量级数据使用。在此基础上再叠加独立的谐波分析通道，形成计量与诊断并行的能力结构。显示部分提供三行高亮 LED 与5.7英寸彩色触摸图形屏两种形态，按现场读数习惯取舍。这种既能长期值守又能就地翻查数据的双重定位，是它区别于普通盘面表的根本所在。与之配套的通信能力同样按长期值守思路设计，仪表配备两个通信接口，既可用配套通信软件，也可接入用户自己的数据采集软件，完成本地抄表、远程抄表和参数整定三类操作。远程通道支持 TCP/IP、Profibus 以及公用电话线路，因此在尚未覆盖以太网的老旧站点，依然可以把测量数据回传上位系统。
