以色列SATEC PM175电能质量分析仪

PM175 的输入环节先把三路电压与三路电流经互感器隔离后送入内部采样通道，隔离等级达到 3500VAC，既保护了后级电路，也切断了被测回路与仪表之间的共模耦合。取样之后由内部处理单元按真有效值算法求取电压与电流的有效值，再据此算出有功、无功与视在功率、功率因数以及频率，中性线电流与不平衡度则由三相矢量关系推导得出。谐波数据来自同一组采样序列的频谱运算，可分析至五十次，同时给出电压、电流的谐波频谱与谐波相角，并汇总成总谐波畸变率、电流总需求畸变率与 K 系数，间谐波总畸变率也在分析范围内。控制环节的响应同样基于这一时基，设定点动作可达二分之一个工频周期，数字输入的扫描时间为 1ms。由于所有通道都在同一采样时基下工作，电压与电流之间的相位关系得以完整保留，这也是功率因数与不平衡度能够准确求出的前提；若现场存在大量变频类负荷，高频成分会叠加在基波之上，分析时应结合频谱一并判断。

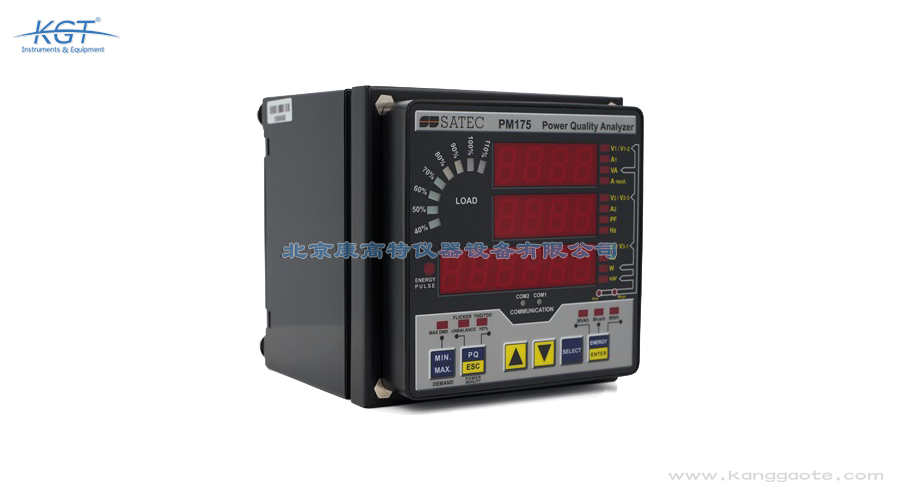

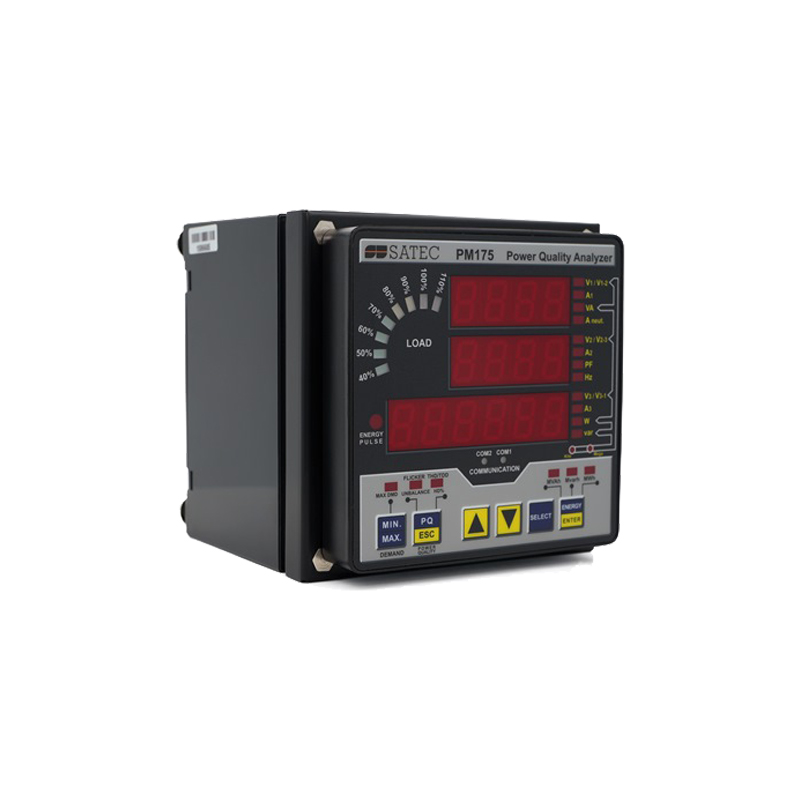

SATEC PM175 是一台紧凑型多功能三相交流功率计兼电能质量分析仪，面向电气盘柜制造商到变电站运维人员等各类用户设计。它提供三路电压与三路电流输入，两者均采用互感器隔离的交流输入方式，既可以直接接入低压电网，也可以经外部电压互感器与电流互感器接入中高压回路。测量内容覆盖真有效值电压、电流、功率、功率因数、中性线电流、电压与电流不平衡度以及频率，属于一台表完成全部常规电参量监视的典型配置。精度等级为 0.2S 级，显示部分可选高亮三行发光二极管屏或 5.7 英寸彩色触摸图形屏，显示模块还能从主机上独立拆下，两者之间的安装距离可达一千米，便于把读数位置移到便于观察的地方。整机重量 1.23kg，外形为 127×127×143mm。仪器还内置可编程控制器与十六个控制设定点，可自定义阈值与延时并通过继电器输出实现就地联锁，同时保留两路干接点数字输入用于采集外部状态，因此它既是一台计量仪表，也能承担简单的顺序控制任务。

与普通三相电力仪表相比，PM175 的优势体现在四个层面。第一是精度，0.2S 级的计量准确度明显高于常见的 0.5 级或 1 级表计，用于内部核算与能效对标时数据更可信。第二是电能质量分析深度，除常规总谐波畸变率外，还提供电流总需求畸变率、K 系数与间谐波总畸变率，并可输出至五十次的谐波频谱与相角，普通仪表往往只能给出总畸变率。第三是记录能力，两个波形记录仪可在同一画面同步记录六通道交流信号，采样率支持每周期 32、64、128 点，并预录故障前二十个周期；另有十六组数据记录仪与事件记录仪。第四是控制与通信，十六个控制设定点配合继电器输出可实现就地联锁，两个通讯端口又能同时支撑本地与远程访问。从工程实施角度看，一台表同时满足计量、质量分析与控制三重需求，可以显著减少柜内元件数量与二次接线工作量，也避免了多套设备之间时间基准不一致带来的比对困难，后期维护只需关注单一设备的运行状态。

运行时要重点关注过载与接线两类限制。电流输入虽有两种规格，但过载耐受是有明确边界的：5A 规格可持续承受 15A 有效值、1 秒 300A，1A 规格可持续 6A 有效值、1 秒 80A，短时短路电流一旦超出，输入回路就可能损坏。电压输入持续耐压为 1kV 交流，1 秒内允许 2kV 交流，选型时应核对回路的最高运行电压与预期的过电压水平。接线方面，电压与电流回路的线径最大为 12AWG，继电器输出与数字输入回路为 14AWG，线径过粗无法压入端子，过细则可能在故障电流下熔断。继电器触点容量为 3A 于 250V 交流或 3A 于 30V 直流，属于单刀单掷接点，直接驱动大功率负载时应经中间继电器转换。另外，数字输入为干接点形式，内部提供 15V 供电，外部不可再接入带电回路，否则会损坏输入级；两路输入的公共端应按说明书要求统一处理，避免形成地环路引入干扰。在谐波含量较高的回路中，还应注意电流互感器二次侧不可开路，拆线前必须先短接，否则会产生危险的高电压并损坏输入回路。

配置波形录波时，先确定要监视的通道与采样率，两个记录仪可在同一画面下同步记录六通道交流信号，采样率可选每周期 32、64 或 128 点，采样点越密波形越细腻但可记录的时间越短，在每周期 32 点下最长能连续记录约三十秒。随后设定触发条件，仪器支持故障前预录二十个周期，因此即使触发发生在扰动之后，扰动发生前的波形依然完整保留，这对判断故障起因极为关键。事件记录方面，内部诊断事件、控制事件以及输入输出动作都会被自动记录，便于事后还原动作顺序。数据记录仪共十六组，可按固定周期或内部外部触发条件编程，把需量与电能按设定的时间颗粒度保存下来。参数可通过面板或通讯软件下发，两个通讯端口支持以太网与现场总线方式。完成配置后建议先做一次模拟触发试验，人为制造越限条件，确认事件记录的时间标签、波形起点与预期一致，再投入正式运行；定期检查记录文件占用情况，及时导出归档，避免长周期运行后因空间不足而丢失关键数据。

PM175 的安全设计可以从隔离等级与材料阻燃两个方面衡量。隔离方面，供电回路的输入与输出之间耐受 3000VAC，输入与地之间为 2000VAC；电压与电流输入通道的电气隔离均达到 3500VAC，数字输入的隔离为 2000V 有效值；继电器输出侧接点与线圈之间为 2000VAC，断开的接点之间为 1000VAC 且持续一分钟。材料方面，印刷电路板采用 FR4 基材，接线端子为 PBT，插拔连接器为聚酰胺 PA6.6，标签为聚酯薄膜，这几项均达到 UL94-V0 阻燃等级，外壳与显示壳体采用 PC 与 ABS 的共混塑料，前面板为 PC 塑料。包装使用纸箱配合 Stratocell 聚乙烯泡沫衬垫。环境适应性上，工作温度为 -20℃ 至 +60℃，存储温度 -25℃ 至 +80℃，湿度范围为 0 至 95% 且不结露。在配电柜内安装时，还应注意把强电回路与弱电回路分开走线，数字输入与继电器输出的引线尽量远离电压电流回路，以减少耦合干扰；柜体应可靠接地，使隔离与屏蔽措施真正发挥作用。巡检时可以借助事件记录中的内部诊断条目，判断仪表是否曾经出现过异常复位或电源跌落，这些记录比外观检查更能

影响 PM175 表现的因素可以归纳为四类。其一是互感器规格匹配，电流输入为 5A 或 1A 两种规格，若与现场二次侧不一致，读数会出现固定比例的偏差，同时还会改变输入回路的功耗。其二是过载状态，虽然短时耐受留有裕度，但长期运行在持续耐受上限附近会加速输入回路老化，进而影响长期稳定性。其三是环境条件，工作温度为 -20℃ 至 +60℃，湿度上限为 95% 且不结露，超出这一范围会引起漂移甚至凝露短路。其四是控制环节的时序，继电器动作时间最大 10ms、释放时间最大 5ms，更新周期为一个工频周期，数字输入扫描时间为 1ms，设定延时时必须把这些固有延时一并计入，否则整定值与预期动作时刻会出现偏差。最后，供电电源的质量同样值得关注，交流规格兼容 85 至 264V、50 与 60Hz，直流规格需按三档电压区间严格对应，电源长期偏低或波动会引起仪表反复重启，进而造成记录数据出现断点。

PM175 最常见的落点是电气盘柜成套，作为柜门上的综合监视单元，把三相电参量、谐波状况与需量数据集中呈现，省去多块分立仪表的空间与接线。变电站运维场景中，它承担电能计量与电能质量评估双重角色，借助波形录波与事件记录完成故障溯源。工业配电室与厂矿供电系统同样适用，可根据分时费率方案统计各时段用电，也可以利用阈值联锁控制把越限信号直接送到继电器输出，驱动报警或跳闸回路。由于配备两个通讯端口并支持以太网与现场总线方式，本地监视与远程数据采集可以并行进行，配套软件或第三方采集软件能够自动抄表并下发参数，适合无人值守的分散站点。对于需要考核能效的厂区，把多台表计的需量与电能日曲线汇总到同一平台后，可以按车间、按班次统计用电，找出能耗异常的时间段，再结合录波数据定位到大功率设备的启动过程，从而制定有针对性的治理方案。

选型时先确定输入规格：电流输入有 5A 与 1A 两种规格，应与现场电流互感器二次侧一致，5A 规格可持续承受 10A 有效值、功耗小于 0.1VA，1A 规格可持续 2A 有效值、功耗小于 0.02VA。电压输入需确认过压耐受，持续 1kV 交流、1 秒 2kV 交流。供电方式要按现场条件选定，交流规格兼容 85 至 264V 交流、50 与 60Hz，直流规格则分为 9.6 至 19V、19 至 37V、37 至 72V 三档，常规交流或 110 与 220V 直流规格的功耗为 10W。安装环节要注意外形尺寸 127×127×143mm、重量 1.23kg，接线线径最大 12AWG，继电器与数字输入回路最大 14AWG。若柜门位置不便观察，可选触摸图形屏并把显示模块分离安装。通信与显示方案也要一并规划：两个通讯端口可分别承担本地维护与远程上传，支持以太网与现场总线方式，配合配套软件即可实现自动抄表与参数下发；柜体密集布置时还应核对开孔尺寸与屏体厚度，确保显示模块能够顺利嵌入。若显示模块需要分离安装，应提前规划连接线缆的路径与长度，确认不超过允许的安装距离，并在两端做好固定与标识，避

解读谐波数据时应先区分两类畸变指标的含义。总谐波畸变率反映的是各次谐波相对于基波的占比，而电流总需求畸变率以一段时期内的最大需求电流为基准，更能体现轻载时畸变被放大的实际情况，两者对同一回路给出的结论可能差别很大。K 系数用于评估谐波电流对变压器的发热效应，间谐波总畸变率则揭示非整数倍频率成分的存在，这类成分常与间谐波源或调制类负荷有关。频谱与相角数据可用于判断谐波的流向与来源。录波数据要看触发点前后的完整过程，故障前二十个周期的预录内容往往是判断起因的关键。需量与电能的日曲线则能显示负荷随时间的变化规律，把峰值时段与费率方案对照，即可找到调整用电安排的空间。若同一站点装有多台仪表，建议统一费率方案与时间设置，使各表计的需量区间完全对齐，否则横向对比会失去意义；把周期性的趋势数据与事件记录交叉核对，还能发现间歇性扰动与负荷变化之间的关联。
