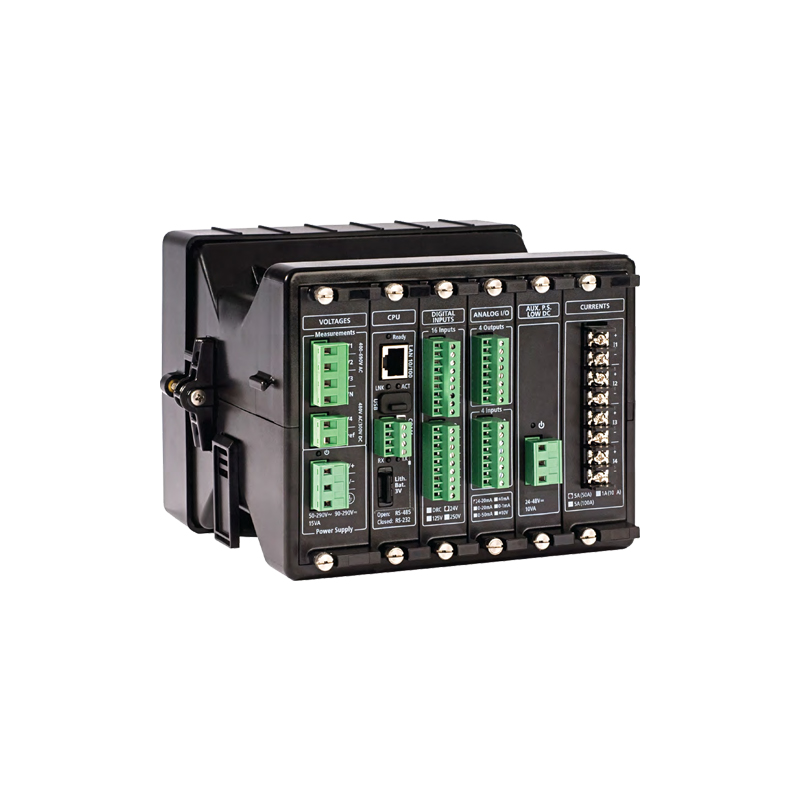

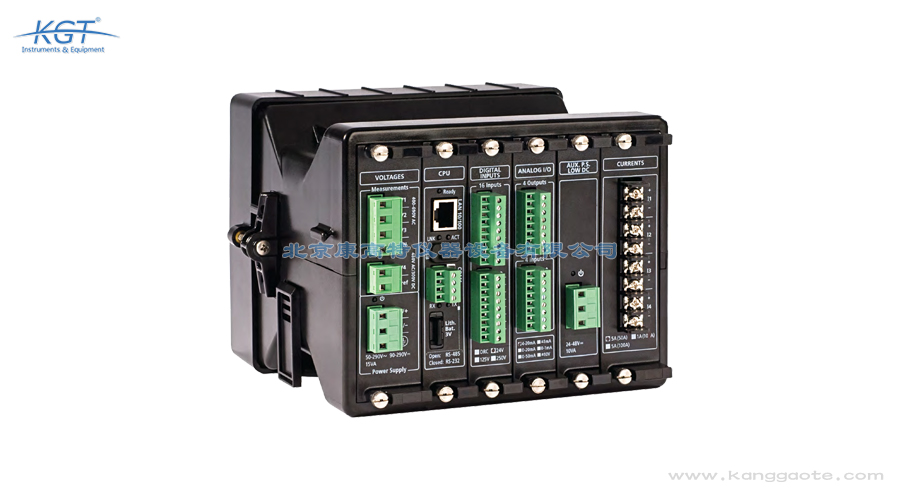

以色列SATEC PM180电能质量分析仪

PM180 的模块化设计指功能板卡可以按需要增减并支持热插拔，扩展类型包括 I/O 板卡、光纤接口与第二网口等，整机最多可加装 3 块扩展模块。这样一来，投运初期只配置必需的功能，后期需要增加通道或更换接口类型时，不必更换整台装置，也减少了停电改造的时间。 从能力来源看，各类应用功能在同一硬件平台上并行运行：A 级电能质量分析负责暂降、暂升、谐波与闪变的持续监测；故障录波器负责扰动波形的记录，其输入可承受 40 倍额定输入；相量测量单元按 IEEE C37.118.1 输出相量，并支持 P 类与 M 类两种性能要求。 保持这些功能协同步调的关键是统一的时间基准。PM180 的 CPU 板载光隔离 IRIG-B 接口，专门用于接入 GPS 对时，IRIG-B 时间分辨率为 1ms；未接外部对时源时，时钟在 25℃ 条件下的月漂移最大为 5s。推荐电缆为 51Ω 低损耗 RG58A/U（Belden 8219 或同等型号），推荐 GPS 授时源为 Masterclock GPS-200A。 协议方面，装置支持 IEC 61850、104、DNP3 与 Modbus，并支持 IRIG-

看故障测距结果时，先确认录波数据完整，因为测距依赖于扰动发生前后的波形质量；再把测距给出的位置与线路台账对照，用于缩小巡线范围，而不宜把它当成唯一结论直接下判断。 看扰动方向判别时，要结合相量与录波一起分析。方向判别回答的是扰动来自本侧还是对侧，若结论与保护动作行为不一致，应先检查电压电流极性接线以及互感器变比设置是否正确，再怀疑装置本身。 看 SOE 记录时，重点在于时序。事件顺序记录把开关量变位按时间排序，配合故障录波的波形，可以复原保护动作的先后与开关分合次序；前提是各相关装置的时间基准一致，因此要把 IRIG-B 对时状态一并核对。 看电能质量数据时，把暂降、暂升、谐波与闪变分别按时间轴展开：若谐波水平长期偏高而暂降只在特定时刻出现，两者的成因通常不同，治理措施也应分别考虑；若闪变随某台设备投运而抬升，则该设备应优先列入排查清单。

首先是电流工作点。按 IEC 62053-22，1A 输入在最高 2 倍额定电流内保证 0.2S 级，5A 输入在最高 4 倍额定电流内保证 0.2 级，超出该区间后精度不再有承诺；连续过载最高为 10 倍额定电流，HACS 传感器接入为 20 倍，更强的瞬时冲击可能留下残余影响。 其次是电压水平。电压输入工作范围最高 828V AC，长期过压耐受 1000V AC、1 秒耐受 2500V AC，超出后内部取样与隔离环节离开标定状态，量测误差随之增大。输入阻抗为 1MΩ，正常接入对被测回路的负担很小。 第三是时间基准。若未接入 IRIG-B 对时，时钟在 25℃ 条件下的月漂移最大为 5s，跨装置的事件排序与相量比对都会因此失真；接入后分辨率为 1ms，但电缆阻抗不匹配或型号选择不当仍会劣化对时质量，进而影响相量的相位角。 第四是环境与互感器负担。工作温度 -25℃ 到 +60℃，超出额定区间后内部基准的稳定性下降；电流互感器二次负担若超出允许范围，会直接反映为比值误差与相位误差，选配 CT、HACS 传感器或柔性罗氏线圈时应统一核算。

是的。PM180 是 SATEC 的高性能 A 级电能质量分析仪，按第 3 版 A 级要求执行测量，可同时运行多项应用功能，而不是一次只能完成一项任务。 在角色上，它可以同时承担几类装置的工作：作为 A 级电能质量分析仪完成暂降、暂升、谐波与闪变的全量监测；作为故障录波器记录扰动波形；作为相量测量单元工作，符合 IEEE C37.118.1 标准并支持 P 类与 M 类；此外还能承担扰动方向判别、间隔控制器（BCU）与事件顺序记录（SOE）等任务。计量侧精度为 0.2/0.2S 级，符合 IEC/ANSI 标准，可作贸易校验表使用。 这种一机多能的能力来自模块化设计：各类扩展板卡支持热插拔，I/O、光纤、第二网口等都可按需选配，整机最多可加装 3 块扩展模块。对现场而言，一台装置替代多台独立设备，柜内占用空间、接线数量与系统复杂度都会随之下降。 机械方面，安装方式支持 DIN 导轨、面板嵌入式与 19 英寸机架三种，符合 EN50022；外形尺寸为宽 220mm、高 152mm、深 210mm，重量 2.5kg，规划柜体时应按所选安装形式预留对应空间。

第一步确认对时接口位置。PM180 的 IRIG-B 时间同步接口位于 CPU 板上，为光隔离形式，专门用于接入 GPS 对时信号，该接口的时间分辨率为 1ms，能够满足相量测量与事件排序对时间精度的要求。 第二步敷设电缆。推荐使用 51Ω 低损耗 RG58A/U 电缆（Belden 8219 或同等型号），阻抗不匹配或电缆过长会造成信号边沿劣化，直接影响对时质量，这一点在授时源与装置距离较远时尤其明显。 第三步接入授时源。推荐 GPS 授时源为 Masterclock GPS-200A，接入后应在装置上确认时钟状态已锁定，并核对装置时钟与标准时间的偏差。若未接入外部对时源，时钟在 25℃ 条件下的月漂移最大为 5s，长期独立运行会让事件时间戳产生可见偏移。 第四步验证与记录。对时完成后，人为触发一次事件记录或录波，检查各通道时间戳是否一致，并把对时方式、电缆型号与授时源型号写入台账；此后若更换电缆或授时源，应重新核对锁定状态。

在数字化变电站，PM180 首先是一台支持 IEC 61850 的装置，可以直接接入站控层网络，把电能质量量测、录波数据与事件信息按标准模型上送，不必额外增加规约转换设备。 其次它承担故障录波器的角色，记录扰动发生前后的波形，用于分析保护动作是否正确、故障性质如何；同时具备故障测距功能，可为巡线范围的确定提供参考。作为相量测量单元，它按 IEEE C37.118.1 提供相量输出并支持 P 类与 M 类，可参与广域测量系统。 此外，它还能执行扰动方向判别，判断扰动来自本侧还是对侧；承担间隔控制器（BCU）功能，参与间隔层的控制逻辑；并完成事件顺序记录（SOE），把开关量变位按时间排序，为事故分析提供时序依据。计量方面，0.2S 级精度使其可作为贸易结算级的校验电表使用，监测与计量不必分成两套系统。 环境条件上，工作温度为 -25℃ 到 +60℃，储存温度为 -30℃ 到 +85℃，能够覆盖绝大多数变电站室内屏柜与户外箱体的温度区间。

先定电压输入。PM180 带辅助电源版本的电压输入安装类别为 III 类，额定电压按相-地/线-线分为三档：57/100V AC、277/480V AC 与 400/690V AC。直接接入或经 PT 接入时，工作范围最高为 828V AC，因此高电压等级系统经 PT 接入后应核对二次值是否落在这一范围内。过压耐受为 1000V AC 长期、2500V AC 持续 1 秒，电气隔离为 4kV AC 1 分钟、冲击耐压 6kV，输入阻抗 1MΩ。 再定电流输入。CT 二次标准接入提供 1A 与 5A 两种规格：按 IEC 62053-22 保证精度，1A 输入在最高 2 倍额定电流内达 0.2S 级，5A 输入在最高 4 倍额定电流内达 0.2 级。两种规格的连续过载能力均为最高 10 倍额定电流，负荷分别小于 0.02VA@1A 与 0.15VA@5A。 若不便断开一次回路，还可考虑其他传感器方案：采用开合式 HACS 传感器接入时，连续过载可达 20 倍额定电流，传感器为 40mA 输入，适配 SATEC 的 HACS 传感器（100-3000A）；也可使用柔性罗氏线圈，输入为

第一，功能集成度高。一台 PM180 可以同时充当 A 级电能质量分析仪、故障录波器、相量测量单元、间隔控制器与事件顺序记录装置，还能完成扰动方向判别与故障测距。按常规做法满足这些需求，往往需要多台独立装置分别组屏并各自布线。 第二，扩展方式灵活。装置采用模块化设计，扩展板卡支持热插拔，I/O、光纤与第二网口等可按工程需要选配，最多加装 3 块扩展模块。负荷变化或通信改造时，只需增减板卡，不必更换整机，后期调整的余地更大。 第三，计量与监测合一。它具备 0.2/0.2S 级计量精度并符合 IEC/ANSI 标准，可作贸易校验表，因此不需要在计量回路与监测回路上分别设表，互感器二次负担、屏柜空间与调试工作量都相应减少。 第四，通信与对时完备。装置支持 IEC 61850、104、DNP3 与 Modbus 多协议，CPU 板载光隔离 IRIG-B 接口用于 GPS 对时，IRIG-B 时间分辨率 1ms，可保证跨装置数据在时间轴上的一致性，这也是多台独立装置难以天然具备的条件。

PM180 的计量精度为 0.2/0.2S 级，符合 IEC/ANSI 标准，可作贸易校验表；在应用场景列表中，它被明确列为 0.2S 级贸易结算级校验电表。按 IEC 62053-22 给出的保证精度为：1A 输入在最高 2 倍额定电流时达 0.2S 级，5A 输入在最高 4 倍额定电流时达 0.2 级，这两个区间是精度承诺的边界条件。 电能质量方面，它按 A 级（第 3 版）要求执行测量，覆盖暂降、暂升、谐波与闪变；相量测量符合 IEEE C37.118.1 标准并支持 P 类与 M 类；变电站通信支持 IEC 61850。数字化变电站场景下，这几类标准可以并行满足而不冲突。 绝缘与安装方面，电压输入安装类别为 III 类，电气隔离 4kV AC 1 分钟、冲击耐压 6kV；主电源与辅助电源模块的绝缘耐压均为 4kV AC 1 分钟。机械安装符合 EN50022，可采用 DIN 导轨、面板嵌入式或 19 英寸机架方式。 环境方面，工作温度 -25℃ 到 +60℃，储存温度 -30℃ 到 +85℃。需要说明的是，标准只规定方法与限值，装置投运之后仍应按所在行业的规程开展周期核查

供电方面，主电源为通用 AC/DC 电源（标配），端子为 L/+、N/-、接地三引脚，额定输入 50-290V AC（50/60Hz）与 90-290V DC，最大功耗 10W、负荷小于 20VA，接线线径最大 12AWG（2.5mm²），端子间距 7.5mm。若现场只有低压直流，可选辅助电源模块的低压直流版本（12/24V），输入 9.6-35V DC，最大功耗 20W、负荷小于 40VA；交直流版本输入为 50-290V AC 与 40-290V DC。两类模块绝缘耐压均为 4kV AC 1 分钟。 电压回路方面，接线线径最大 10AWG（6mm²），端子间距 7.5mm，安装类别为 III 类；直接接入或经 PT 接入最高 828V AC，长期过压耐受 1000V AC，1 秒耐受 2500V AC，接入点不应超出这些限值。 电流回路方面，CT 二次接入的连续过载能力最高为 10 倍额定电流，开合式 HACS 传感器接入为 20 倍额定电流；负荷分别小于 0.02VA@1A 与 0.15VA@5A，选配互感器时应把二次负担一并核算。 机械与环境方面，三种安装方式均符合 EN
