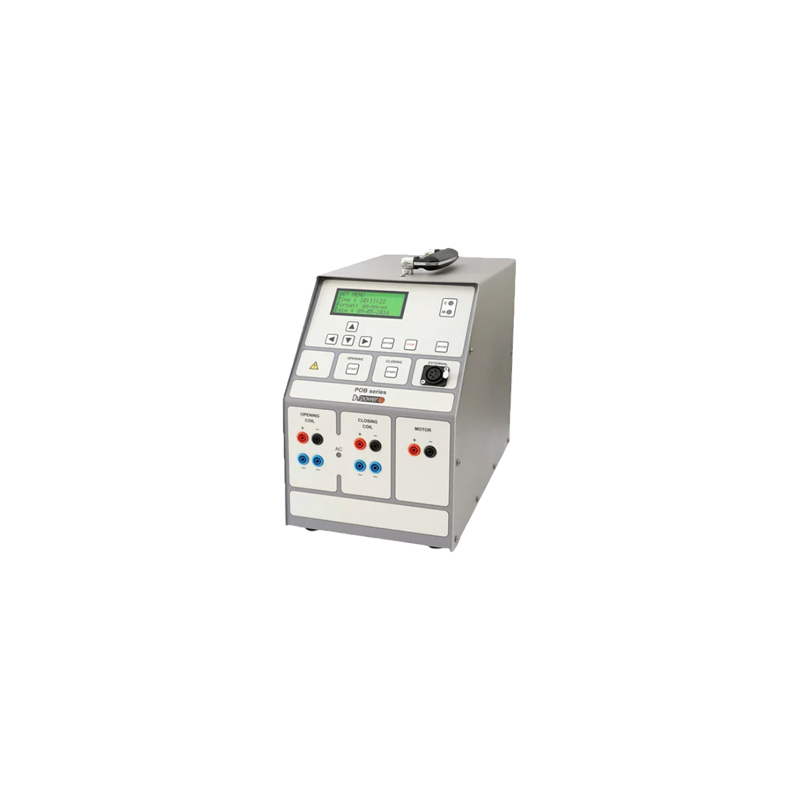

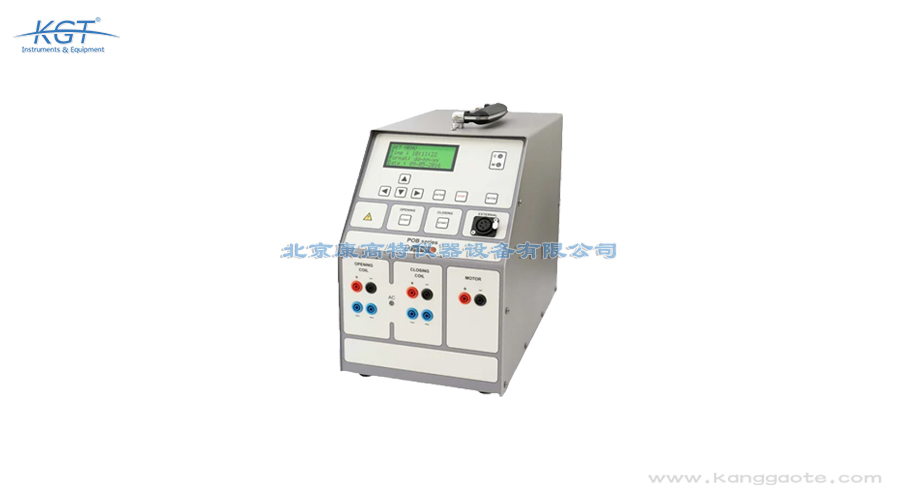

POB50ADL断路器测试设备

使用POB50ADL断路器测试设备开展检测的操作流程清晰规范，经过简单培训即可独立操作，具体流程分为四个阶段。第一阶段为前期准备：首先确认被测断路器完全断电、两端可靠接地，清理测试现场的无关杂物，确认测试环境温度在-10℃~50℃之间，相对湿度≤85%，无强电磁干扰，设备自身电量充足或可靠接入供电电源；第二阶段为接线配置：按照设备说明书的接线要求，依次连接回路电阻测试线、动作电压输出线、开关量信号采集线，确认所有接线牢固无松动，接线完成后再次确认被测回路无带电点；第三阶段为测试设置：开启设备电源，设备自动完成自检，在操作界面选择被测断路器的类型（真空断路器、SF6断路器、塑壳断路器等）、额定电压、额定电流参数，勾选需要测试的项目（分合闸时间、弹跳时间、同期性、回路电阻、动作电压等），设置测试参数（如回路电阻测试电流、动作电压步进值等）；第四阶段为测试执行：确认现场人员远离被测断路器后，点击启动测试按钮，设备自动按照设定参数输出测试信号，采集相关数据，测试过程中无需人工干预，测试完成后设备自动停止输出，显示测试结果并生成检测报告。测试过程中需注意，严禁在设备输出过程中插拔接线，严禁在雷雨

POB50ADL断路器测试设备的适配范围覆盖市面上绝大多数类型的高低压断路器，可满足不同行业的差异化检测需求。按电压等级划分，可检测额定电压1000V及以下的低压断路器，包括塑壳断路器、框架断路器、微型断路器、漏电断路器；额定电压1kV~35kV的中压断路器，包括真空断路器、SF6断路器、负荷开关；额定电压35kV以上的高压断路器，包括少油断路器、高压真空断路器、GIS配套断路器；还可适配轨道交通行业专用的1500V、750V直流断路器，核工业专用的核级低压、中压断路器。按操作机构划分，可适配弹簧操作机构、永磁操作机构、液压操作机构、弹簧液压混合操作机构的断路器，支持手动操作、电动操作断路器的性能检测。按应用场景划分，可检测配电用断路器、电动机保护用断路器、发电机出口断路器、光伏并网专用断路器、风电专用断路器等不同功能的断路器。该设备的宽适配性可满足开关制造企业全品类断路器的出厂检测需求，也可满足电力、水务、环保、轨道交通等行业用户不同场景下的断路器运维检测需求，无需配备多台不同类型的测试设备，降低用户的采购成本。

POB50ADL断路器测试设备是康高特推出的专业化开关检测设备，核心功能覆盖断路器全维度性能检测，具体包括分合闸时间测试、分合闸弹跳时间测试、三相分合闸同期性测试、动作电压特性测试、回路电阻测试、绝缘电阻测试、机械寿命测试辅助校验等多类检测项目，可全面覆盖断路器出厂检测、交接试验、运维巡检的全场景检测需求。技术参数方面，设备动作时间测量范围为0~6000s，测量误差≤±0.1ms；回路电阻测试电流输出范围为0~100A直流，测量误差≤±0.5%，分辨率可达1μΩ；动作电压输出范围为0~300V直流，稳定度≤±0.2%；绝缘电阻测试电压覆盖500V、1000V、2500V三档，测量范围为0~10GΩ，误差≤±2%；设备整机采样率达到1MS/s，可精准捕捉断路器动作过程中的瞬态信号。该设备支持同时测试6路开关量信号、3路电压信号、2路电流信号，一次接线即可完成全部常规检测项目，无需反复换线，大幅提升检测效率，适配各类高低压断路器的检测需求。

POB50ADL断路器测试设备具备完善的系统对接能力，可适配不同行业用户的现有运维系统，无需大规模二次开发即可完成数据互联互通。通信协议方面，设备原生支持Modbus-RTU、Modbus-TCP、IEC 61850 MMS等主流工业通信协议，可直接对接电网公司的PMS生产管理系统、轨道交通行业的综合运维平台、工矿企业的SCADA数据采集与监视控制系统、核电基地的电气设备运维管理系统，实现检测数据的自动上传、统一存储、统一分析；数据格式方面，设备测试完成后自动生成的检测报告支持导出为CSV、Excel、PDF等通用格式，同时支持用户自定义数据输出字段，适配不同系统的数据格式要求；接口配置方面，设备配备标准RJ45以太网接口、RS485接口、USB接口，可根据用户需求拓展LoRa、4G等无线通信接口，满足不同现场的通信需求。对于B端用户而言，设备的高兼容性可降低系统适配成本，打通检测数据与现有运维数据链路，提升运维数字化水平；对于G端用户而言，设备符合政务数据共享的技术要求，检测数据可溯源、可统一管理，满足国有资产运维数据的监管要求。

POB50ADL断路器测试设备的应用场景覆盖电力、核工业、水务、环保、轨道交通、工矿制造等多个行业，不同场景下的适配性表现优异。在电力行业，可用于电网公司各级变电站的断路器运维巡检、交接试验，开关制造企业的断路器出厂型式试验、抽检校验，新能源电站（光伏、风电）的升压站断路器定期检测；在核工业领域，可用于核电基地常规岛、核岛区域的核级断路器定期性能校验，满足核级电气设备的检测要求；在水务行业，可用于自来水厂、污水处理厂的泵房供电回路、污水处理设施供电回路的低压、中压断路器定期检测，保障供水、污水处理系统的连续稳定运行；在环保行业，可用于危废处理厂、垃圾焚烧发电厂的废气处理、废渣处理设施供电回路的断路器检测，规避因断路器故障导致的环保事故风险；在轨道交通行业，可用于地铁、高铁的牵引变电所、车站配电房的交直流断路器运维检测，保障轨道交通供电系统的可靠性；在工矿制造行业，可用于各类生产企业的配电房断路器年检、生产线供电回路断路器抽检，减少非计划停机风险。

采购POB50ADL断路器测试设备可为不同类型的B端用户带来显著的运营收益，ROI表现突出。对于开关制造企业而言，该设备的检测效率比传统测试设备提升60%以上，单台断路器的全项目检测时间从传统的30分钟缩短至10分钟以内，可大幅提升生产线的检测效率，提升产能；设备测量精度高，可有效降低出厂产品的不合格率，减少因产品质量问题导致的客户投诉，提升品牌市场竞争力。对于电力、轨道交通、工矿企业等运维类用户而言，该设备一次接线即可完成全部常规检测项目，无需反复换线，单次检测的人工成本降低50%以上；高精度检测可提前3~6个月识别断路器的触头磨损、机构老化等潜在故障，提前安排运维检修，避免因断路器故障导致的非计划停机，单台10kV断路器故障导致的生产线停机损失可达每小时数万元，该设备可有效规避此类损失；设备内置的自动报告生成功能可减少70%以上的人工记录、报告整理工作量，提升运维工作的数字化水平。对于检测服务类企业而言，该设备的宽适配性可覆盖多类客户的检测需求，无需采购多台不同类型的测试设备，降低采购成本，同时提升检测效率，扩大服务产能。

POB50ADL断路器测试设备针对核工业、轨道交通等特殊行业的使用环境和检测要求，做了多项定制化适配设计，满足特殊场景的使用需求。针对核工业领域，设备核心元器件采用抗辐射加固设计，可在累计辐射剂量≤100Gy的环境下正常工作，适配核岛内部的辐射环境使用；设备内置数据加密模块，所有检测数据采用国密算法加密存储，符合核工业数据安全管理要求，避免核心数据泄露；测试回路采用全隔离设计，可避免核级回路的感应电压损坏设备，保障测试过程的安全性。针对轨道交通领域，设备新增直流断路器动作特性测试功能，可检测直流断路器的分闸时间、过电流脱扣特性等参数，适配牵引供电系统直流断路器的检测需求；设备电磁兼容等级达到EMC Class B，可在牵引变电所强电磁干扰环境下稳定工作，测量数据不受电磁干扰影响；设备采用便携一体化设计，整机重量≤15kg，配备便携防护箱，防水防尘等级达到IP54，可适应地铁隧道、户外变电所等复杂环境下的现场检测需求。同时设备针对水务、环保行业的高湿、高腐蚀环境，采用防腐外壳设计，延长设备在特殊环境下的使用寿命。

POB50ADL断路器测试设备的测量精度完全满足各类工业级、行业级断路器检测的严苛要求，核心参数精度远高于行业通用标准要求。在动作时间测量维度，设备测量误差≤±0.1ms，远高于DL/T 846标准要求的≤±1ms的精度要求，可精准捕捉12kV、35kV真空断路器的毫秒级弹跳信号，避免因测量精度不足导致的弹跳时间误判，减少不合格断路器投运的风险；在回路电阻测量维度，设备最大输出100A直流测试电流，测量误差≤±0.5%，可精准识别断路器触头磨损、氧化导致的微电阻升高问题，适配额定电流4000A及以下的各类断路器检测需求；在动作电压测量维度，输出电压稳定度≤±0.2%，可精准测量断路器的最低动作电压，准确判断断路器操作机构的性能状态。对于B端开关制造企业而言，该设备的高精度特性可满足出厂型式试验的精度要求，降低产品抽检不合格率，提升产品市场竞争力；对于电力、轨道交通等行业的运维用户而言，高精度检测可提前识别断路器潜在故障，降低非计划停机导致的经济损失，ROI表现优异。

POB50ADL断路器测试设备严格遵循国内外多类行业标准设计研发，完全符合电力、核工业、轨道交通等行业的检测规范要求，适配G端采购的标准符合性要求。在电力行业，设备符合GB/T 1984《高压交流断路器》、DL/T 846.3《高电压测试设备通用技术条件 第3部分：高压开关综合测试仪》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》等国标、行标要求，可直接用于电网公司各类交接试验、运维检测项目，满足电网采购的技术规范要求；在核工业领域，设备符合NB/T 20036《核级阀门电动装置技术条件》、HAD 003《核电厂质量保证安全规定》中对电气检测设备的相关要求，可用于核级断路器的性能校验；在轨道交通领域，设备符合GB/T 28027《轨道交通 供电系统 高压开关设备》、IEC 62271《高压开关设备和控制设备》等国内外标准要求，适配轨道交通直流、交流断路器的检测要求；同时设备符合IEC 61850电力自动化通信标准，可直接接入各类电力运维系统，满足政务类、国企类项目的系统对接要求，适配政府采购的技术资质要求。

POB50ADL断路器测试设备采用模块化硬件设计加智能化算法的技术架构，测量数据准确可靠，技术原理完全符合国内外断路器检测的相关标准要求。硬件层面，设备内置高精度程控直流电流源、程控直流电压源，输出信号的稳定度≤±0.2%，可按照设定参数稳定输出测试所需的电流、电压信号；核心采集单元采用16位高精度AD采集芯片，采样率达到1MS/s，可精准捕捉断路器动作过程中的瞬态电压、电流、开关量信号，不会遗漏任何毫秒级的动作特征；设备所有输入输出回路采用电气隔离设计，隔离电压≥2kV，可有效避免被测回路的浪涌电压、感应电压损坏设备内部元器件，同时保障测试人员的安全；内置过压、过流、过热保护模块，当输出回路出现短路、过负载等异常情况时，设备可在1μs内切断输出，保障测试过程的安全性。软件层面，设备内置专用的断路器特性分析算法，可自动对采集到的波形数据进行滤波、特征识别，自动计算分合闸时间、弹跳时间、三相同期性、回路电阻、最低动作电压等参数，无需人工分析波形，减少人为误差。该技术架构兼顾了测试精度、测试效率和使用安全性，适配各类现场检测场景的需求。
