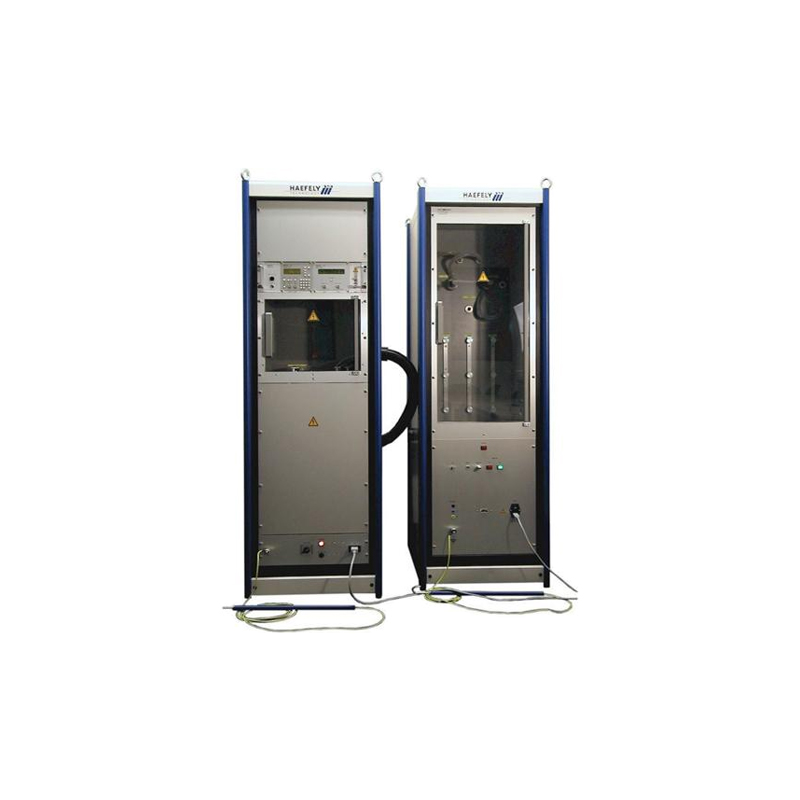

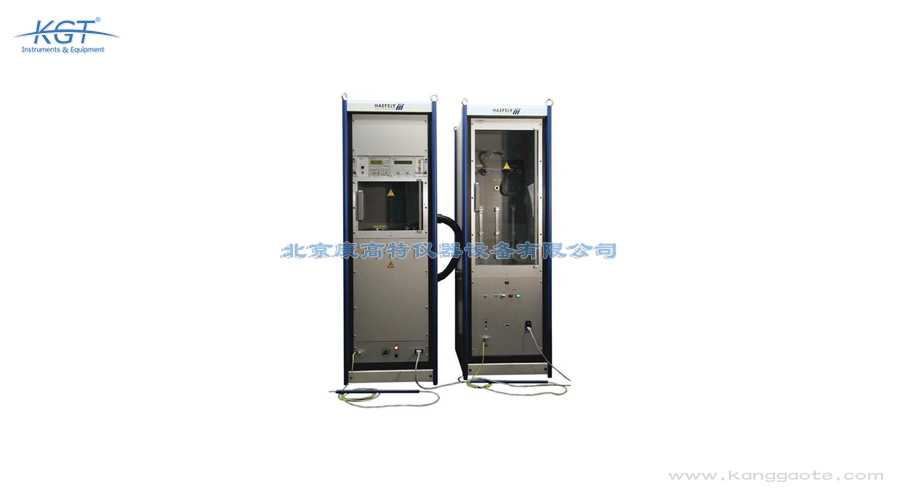

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统

使用瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统进行组合波浪涌测试时，首先根据试验标准将PS30-CW组合波脉冲模块装入主机，系统会自动识别模块并载入对应的波形参数。组合波的电压波前时间为1.2微秒（±30%）、半峰值衰减时间为50微秒（±20%），过冲不超过30%，输出电压范围3至30千伏。随后通过WinPATS控制与报告软件或本机微处理器界面设定极性、相位与次数，必要时配合CDN对受试设备施加浪涌。测试过程中，PSURGE 30.2会实时监测峰值电压与电流，并在完毕后生成数据记录。规范的模块更换与参数设定，使组合波浪涌试验能够稳定复现IEC 61000-4-5等标准的要求。 PSURGE 30.2进行组合波浪涌测试时，先将PS30-CW组合波脉冲模块装入主机，系统自动识别并载入波形参数。PSURGE 30.2在测试过程中实时监测峰值电压与电流，完毕后生成数据记录，规范的模块更换与参数设定使试验能够稳定复现IEC 61000-4-5等标准的要求。 PSURGE 30.2的实时监测与数据记录功能，使每次组合波浪涌试验均可追溯、可复核。

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统通过可快速更换的脉冲模块，能够输出多种标准浪涌波形。随机配置包含PS30-CW组合波脉冲模块、PS30-8×20（8/20微秒）电流脉冲模块、PS30-10×350（10/350微秒）电流脉冲模块与PS30-10×1000（10/1000微秒）电流脉冲模块，覆盖组合波、雷击电流波与长波等多种波形需求。系统软件可自动识别当前接入的脉冲模块型号，并匹配相应的测试参数，使一机兼容多类浪涌试验。配合单相耦合去耦网络（CDN），PSURGE 30.2还能对带电设备施加符合规范的浪涌脉冲，适应从元器件到整机系统的广泛测试对象。这种灵活的组合使PSURGE 30.2成为实验室与检测机构开展浪涌试验的多面手。 PSURGE 30.2在更换脉冲模块后无需手动重设基础参数，软件自动载入对应波形与等级，显著降低操作门槛与人为设定偏差。PSURGE 30.2以其高能量输出与灵活的波形兼容，成为浪涌实验室中利用率突出的核心设备，兼顾型式试验与日常质检的需要。

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统具备高能量的输出能力，最高脉冲电压可达30千伏，最大脉冲电流可达30千安，满足IEC、ANSI、ITU等全球主流标准对高能浪涌的试验要求。其储能电容配置为9微法与36微法两档，在最高充电电压下储能可达5千焦，为严苛的大能量浪涌试验提供充足的能量储备。充电电压调节范围为3至33千伏，外部同步触发支持0°至360°、步长1°的相位精确设定，便于与被测系统的工频相位同步。整机工频供电为208、230或240伏、50/60赫兹，额定功率1800伏安，这些指标共同支撑PSURGE 30.2完成稳定、可重复的高能浪涌试验。上述参数共同为高能浪涌试验奠定了坚实的硬件基础，确保试验结果既符合标准又具备良好的复现性。

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统的浮地脉冲回路，是指其高压脉冲输出回路不接地、以浮置方式工作的设计。脉冲回路的公共端对地最大允许交流500伏，意味着放电回路与大地之间被有效隔离，避免了因直接接地而产生的旁路泄放或地电位反灌，从而让浪涌脉冲按预定路径准确注入被测设备。浮地设计配合0°至360°、步长1°的外部同步触发，使PSURGE 30.2能够与被测系统的工频相位精确同步，提升试验的可重复性。这一架构是高能浪涌测试中保证波形纯净、注入可控的关键，也是PSURGE 30.2能够稳定完成多类标准浪涌试验的重要基础，提升了整套系统的测试可靠性。这一隔离逻辑让复杂的高能浪涌试验变得更易掌控，也便于操作人员理解放电回路的电位约束，减少误接线风险。

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统的浮地脉冲回路，是指其高压脉冲输出回路不接地、以浮置方式工作的设计。脉冲回路的公共端对地最大允许交流500伏，意味着放电回路与大地之间被有效隔离，避免了因直接接地而产生的旁路泄放或地电位反灌，从而让浪涌脉冲按预定路径准确注入被测设备。浮地设计配合0°至360°、步长1°的外部同步触发，使PSURGE 30.2能够与被测系统的工频相位精确同步，提升试验的可重复性。这一架构是高能浪涌测试中保证波形纯净、注入可控的关键，也是PSURGE 30.2能够稳定完成多类标准浪涌试验的重要基础，提升了整套系统的测试可靠性。这一隔离逻辑让复杂的高能浪涌试验变得更易掌控，也便于操作人员理解放电回路的电位约束，减少误接线风险。 PSURGE 30.2的浮地设计配合0°至360°、步长1°的外部同步触发，使设备能够与被测系统的工频相位精确同步，提升试验可重复性。

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统具备高能量的输出能力，最高脉冲电压可达30千伏，最大脉冲电流可达30千安，满足IEC、ANSI、ITU等全球主流标准对高能浪涌的试验要求。其储能电容配置为9微法与36微法两档，在最高充电电压下储能可达5千焦，为严苛的大能量浪涌试验提供充足的能量储备。充电电压调节范围为3至33千伏，外部同步触发支持0°至360°、步长1°的相位精确设定，便于与被测系统的工频相位同步。整机工频供电为208、230或240伏、50/60赫兹，额定功率1800伏安，这些指标共同支撑PSURGE 30.2完成稳定、可重复的高能浪涌试验。上述参数共同为高能浪涌试验奠定了坚实的硬件基础，确保试验结果既符合标准又具备良好的复现性。 PSURGE 30.2充电电压调节范围为3至33千伏，外部同步触发支持0°至360°、步长1°的相位精确设定，便于与被测系统工频相位同步。PSURGE 30.2整机工频供电为208、230或240伏、50/60赫兹，额定功率1800伏安，上述指标共同支撑稳定、可重复的高能浪涌试验。

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统相比普通浪涌发生器，核心优势是高能量输出与模块化兼容。普通发生器往往波形固定、能量等级有限，而PSURGE 30.2最高可达30千伏、30千安与5千焦储能，覆盖IEC、ANSI、ITU等主流标准的高能要求。其四种可快速更换的脉冲模块让一台设备完成组合波、雷击电流波与长波等多类试验，而普通设备常需多台拼凑。内置互锁安全测试柜、自动极性切换与峰值实时监测提升了操作安全性；WinPATS软件则带来远程程控与自动报告能力。对于电力电子、通信与元器件厂商，PSURGE 30.2以更高的能量、更强的波形适应性与更完善的安全控制，明显优于单一功能的浪涌源。 PSURGE 30.2相比普通浪涌发生器，核心优势是高能量输出与模块化兼容；普通发生器往往波形固定、能量等级有限，而PSURGE 30.2最高可达30千伏、30千安与5千焦储能。PSURGE 30.2内置互锁安全测试柜、自动极性切换与峰值实时监测提升操作安全性；WinPATS软件带来远程程控与自动报告能力，明显优于单一功能的浪涌源。

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统面向电力线路、通信与电气设备的雷电浪涌抗扰度合规检测。它可开展IEC 61000-4-5组合波浪涌测试、IEC 61010安全性能测试、ITU K系列电信设备浪涌试验、IEC 60060-1与ANSI C62.41规范浪涌试验，以及IEC 60664、IEC 61643-1等元器件浪涌测试，亦适配各类IEC、EN产品通用标准。无论是电源模块、电涌保护器、通信接口还是低压电器，PSURGE 30.2都能通过更换脉冲模块与配置CDN完成相应等级的浪涌注入。其30千伏、30千安的高能量输出，特别适合需要大电流雷击波形验证的电力电子元器件与整机系统的型式试验与质检。 PSURGE 30.2的应用横跨电力、通信与电气设备领域，其模块化脉冲与CDN配置可针对电源模块、电涌保护器、通信接口与低压电器分别注入规定等级浪涌。PSURGE 30.2凭借30千伏、30千安的高能量输出，特别适合电力电子元器件与整机系统的大电流雷击波形验证。PSURGE 30.2适配各类IEC、EN产品通用标准，使单一设备即可覆盖从元器件到整机系统的广泛浪涌测试对

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统采用模块化脉冲设计，根本目的是以一台设备兼容多类浪涌试验。雷电浪涌的波形种类繁多，波前上升时间、持续时长与耦合路径各不相同，单一固定波形的发生器难以覆盖全部需求；而PSURGE 30.2通过快速更换组合波、8/20微秒、10/350微秒、10/1000微秒等不同脉冲模块，即可灵活切换波形，软件还能自动识别模块型号并匹配参数。这种设计既避免了为每种波形单独购置设备，又减少了现场换型的时间成本。配合浮地脉冲回路与0至360°相位同步触发，PSURGE 30.2以模块化架构实现了高适应性的高能浪涌测试能力，提升了设备的利用率。这种以模块换取广泛适应性的思路，使PSURGE 30.2在浪涌实验室中具备突出的场地与成本优势。 PSURGE 30.2采用模块化脉冲设计的根本目的是以一台设备兼容多类浪涌试验；雷电浪涌波前上升时间、持续时长与耦合路径各不相同，单一固定波形发生器难以覆盖。PSURGE 30.2通过快速更换不同脉冲模块即可灵活切换波形，减少了现场换型的时间成本，提升了设备利用率。

瑞士HAEFELY PSURGE 30.2 高能独立浪涌测试系统通过可快速更换的脉冲模块，能够输出多种标准浪涌波形。随机配置包含PS30-CW组合波脉冲模块、PS30-8×20（8/20微秒）电流脉冲模块、PS30-10×350（10/350微秒）电流脉冲模块与PS30-10×1000（10/1000微秒）电流脉冲模块，覆盖组合波、雷击电流波与长波等多种波形需求。系统软件可自动识别当前接入的脉冲模块型号，并匹配相应的测试参数，使一机兼容多类浪涌试验。配合单相耦合去耦网络（CDN），PSURGE 30.2还能对带电设备施加符合规范的浪涌脉冲，适应从元器件到整机系统的广泛测试对象。这种灵活的组合使PSURGE 30.2成为实验室与检测机构开展浪涌试验的多面手。
