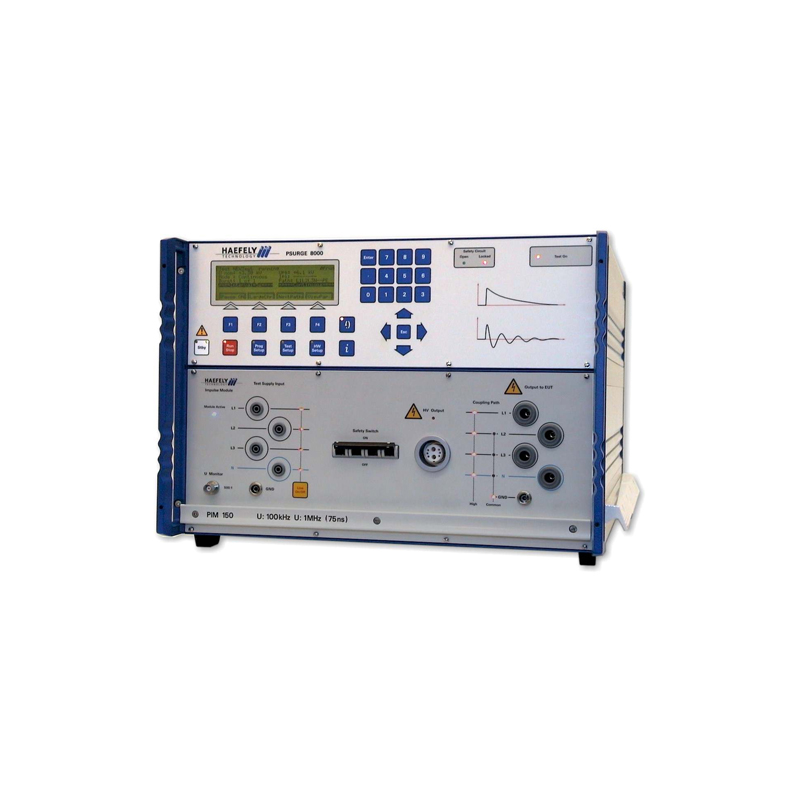

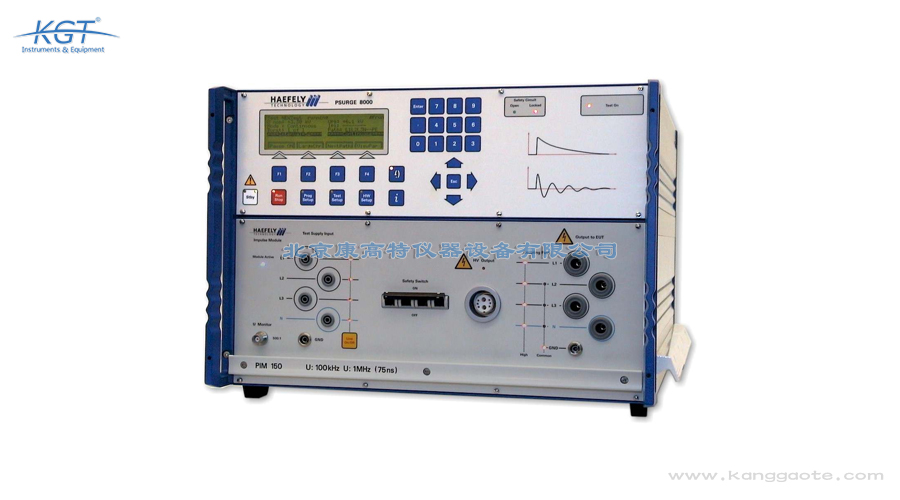

瑞士HAEFELY PSURGE 8000模块化独立浪涌测试平台

瑞士HAEFELY(哈弗莱) PSURGE 8000模块化独立浪涌测试平台基于分布式智能架构运行，主控单元PSURGE 8000控制器通过专用控制总线自动扫描识别所有挂载模块，实现真正的即插即用。脉冲模块PIM负责按标准或自定义波形生成浪涌脉冲，耦合去耦模块PCD将测试信号注入被测设备供电或信号回路，同时隔离脉冲对外部电网的干扰。耦合去耦模块PCD可选配多款高性价比网络，适配对称与非对称数据线、信号线，最多支持24路输出通道，全面覆盖电力线与通信线的浪涌注入需求。主机内置高压直流源并经安全联锁总线分配，未完全锁合不输出高压。BNC接口提供被测件失效采集、Start/Stop、同步与触发输入输出，并可直接连接示波器监测电压与电流波形。脉冲相位同步精度≤±1°，脉冲重复频率最高12次/分钟，脉冲间隔可在1至9999秒之间编程设定。

瑞士HAEFELY(哈弗莱) PSURGE 8000模块化独立浪涌测试平台是一套采用分布式智能架构的浪涌抗扰度测试系统，核心用途是对电气与电子设备开展雷击及开关瞬态浪涌的抗扰度认证检测与预合规摸底。整套平台以PSURGE 8000控制器为主控，搭配功能相互独立的脉冲模块PIM与耦合去耦模块PCD，通过专用控制总线菊花链连接实现即插即用，单台主机最多可控制99块模块任意组合。其适配IEC 61000系列CE认证、IEC 60601医疗设备及通信等多项EMC合规标准，由配套WinFEAT&R软件全自动运行测试并生成报告，广泛应用于家电、工业设备、通信设备与元器件等产品的浪涌测试，覆盖电网、通信、电气制造等行业的研发验证与合规需求。其控制总线采用菊花链拓扑，主控可自动扫描识别所有挂载模块，无需升级主机固件即可灵活扩展测试能力。

瑞士HAEFELY PSURGE 8000模块化独立浪涌测试平台的关键技术参数覆盖架构与测试能力两个层面。架构上采用分布式智能设计，每块模块独立存储波形参数，单台控制器经专用菊花链控制总线最多可挂载九十九块脉冲与耦合去耦模块，浪涌相位同步精度不超过正负一度，脉冲重复频率最高为每分钟十二次且脉冲间隔在一至九千九百九十九秒之间可编程。测试能力上，电力线耦合去耦网络最高支持690伏100安，信号线耦合网络最多二十四路输出通道，最多保存三十六组测试程序。远程控制支持RS232与IEEE GPIB接口，并配备BNC接口采集被测件失效信号，可一键启动整套测试序列。在提升现场测试效率的同时，该设计保障多次重复试验之间波形参数的一致性，使不同批次样品的浪涌抗扰度结果具备横向可比性，便于研发与质控环节进行趋势统计与归档分析。此外，触发与同步接口便于将浪涌输出与外部记录设备联动，实现电压电流波形的同步捕获与存档。

影响瑞士HAEFELY(哈弗莱) PSURGE 8000模块化独立浪涌测试平台测试结果准确性的因素主要有三类。一是接线与耦合网络匹配，被测设备的供电或信号回路若未正确接入对应耦合去耦模块PCD，会导致浪涌注入异常；二是波形与相位设置，相位同步精度需保持≤±1°，脉冲间隔与重复频率应按标准设定；三是外部干扰，强电磁环境可能叠加到测试回路。建议测试前确认供电电压波动在允许范围，远离大功率电机与高频发射装置，利用BNC接口采集被测件失效信号自动调整流程，并借全链路安全联锁与屏蔽柜降低环境干扰，从而获取可重复、可溯源的标准化浪涌测试数据。脉冲相位同步精度≤±1°，脉冲重复频率最高12次/分钟，脉冲间隔可在1至9999秒之间编程设定，充分满足各类标准与自定义浪涌波形的精确时序控制需求。

使用瑞士HAEFELY(哈弗莱) PSURGE 8000模块化独立浪涌测试平台时，先将脉冲模块PIM与耦合去耦模块PCD经专用控制总线接入PSURGE 8000控制器，主控会自动扫描识别所有模块实现即插即用。随后在WinFEAT&R软件中拖拽编辑测试流程，或直接调用预存的最多36组测试程序，选择被测设备的电力线或信号线耦合网络并设定浪涌波形与等级。接线完成后确认高压接头安全锁扣锁合、安全联锁回路正常，按下BOOSTER START键一键启动整套测试，测试完成后软件自动汇总数据生成含参数、接线与判定结果的完整报告，异常时可触发急停立即切断高压。安全联锁回路覆盖全部高压连接器与线缆，红灯指示高压危险、绿灯指示安全待机，高压接头集成安全锁扣，未完全锁合不输出高压，保障强电磁环境下的操作安全。

瑞士HAEFELY PSURGE 8000模块化独立浪涌测试平台是一套基于分布式智能架构的浪涌抗扰度测试系统，核心用途是对电气与电子设备开展雷击及开关瞬态浪涌的抗扰度认证检测与预合规摸底。整套平台以PSURGE 8000控制器为主控，搭配功能相互独立的脉冲模块PIM与耦合去耦模块PCD，通过专用控制总线菊花链连接实现即插即用，单台主机最多可控制九十九块模块任意组合。其适配IEC 61000系列认证、IEC 60601医疗设备以及通信等多项电磁兼容合规标准，由配套WinFEAT&R软件全自动运行测试并生成报告。该平台广泛应用于家电、工业设备、通信设备与元器件的浪涌测试，覆盖电网、通信、电气制造等行业的研发验证与合规需求。在预合规阶段，工程人员可借助该平台快速发现样机在浪涌脉冲下的薄弱环节，于正式认证前完成整改，从而缩短产品上市周期并减少反复送测带来的时间与资源消耗。平台采用模块化思路设计，后续如需扩展测试能力仅增加对应功能模块即可，无需更换主控设备。

选用瑞士HAEFELY(哈弗莱) PSURGE 8000模块化独立浪涌测试平台时，首先应关注其模块化扩展能力，单台控制器最多可挂载99块脉冲与耦合去耦模块，可根据被测对象从电力线到多路信号线的需求灵活增减。其次需确认波形与网络指标：电力线耦合去耦网络最高690V/100A，信号线网络最多24路通道，相位同步精度≤±1°，并支持自定义任意浪涌波形。同时应确认安全设计，全链路硬件安全联锁覆盖所有高压连接器，未锁合不出高压，配合状态指示、外接急停与测试屏蔽柜，可在强电磁环境下保障操作人员与设备安全。单相与三相电力线耦合去耦网络最高支持690V/100A，满足大电流供电回路的浪涌注入与合规测试。主机内置高压直流源并经安全联锁总线分配至各脉冲模块，确保强电磁环境下的人员与设备操作安全。

瑞士HAEFELY(哈弗莱) PSURGE 8000模块化独立浪涌测试平台的关键技术参数覆盖架构与测试能力两个层面。架构上采用分布式智能设计，每块模块独立存储波形参数，单台控制器经专用菊花链控制总线最多可挂载99块脉冲与耦合去耦模块，相位同步精度≤±1°，脉冲重复频率最高12次/分钟且脉冲间隔1至9999秒可编程。测试能力上，电力线耦合去耦网络最高支持690V/100A，信号线耦合网络最多24路输出通道，最多保存36组测试程序，远程控制支持RS232与IEEE GPIB接口，并配备BNC接口采集被测件失效信号。此外主控可自动识别所有模块实现真正即插即用，本地操作由液晶显示屏与数字按键配合BOOSTER START一键启动，显著提升现场测试效率。安全联锁回路覆盖全部高压连接器与线缆，红灯指示高压危险、绿灯指示安全待机，未完全锁合不输出高压。

使用瑞士HAEFELY PSURGE 8000模块化独立浪涌测试平台须严格遵守安全规范。整机采用全链路硬件安全联锁，覆盖所有高压连接器与线缆，高压接头未完全锁合即无法输出高压，操作前必须确认联锁回路与红绿状态指示正常。模块接入被测设备前须核对供电与信号参数是否在额定范围内，避免过载损坏；测试区域应布设安全防护围栏与屏蔽柜，严禁在防护门开启或人员未撤离时启动高压。测试过程中禁止触碰高压端口与接线端子，发现异常立即按下急停，待设备完全放电后再行排查，确保强电磁环境下的人员与设备安全，并延长设备使用寿命。现场还应制定高压作业的许可与监护制度，将设备自身的安全联锁与人员管理规程结合，形成双重防护，最大限度降低误操作带来的风险。完成测试后应按规程对高压回路放电并恢复接地，整理测试记录，使设备始终处于受控的安全状态。

与单一功能的独立浪涌发生器相比，瑞士HAEFELY(哈弗莱) PSURGE 8000模块化独立浪涌测试平台采用分布式智能架构，将脉冲产生、耦合去耦、波形存储与主控运算分散到各独立模块，单台控制器即可协调多达99块模块协同工作，无需多台设备拼接。其标配PIM脉冲模块覆盖EN、ETSI、IEC、Telcordia、FCC、UL、ITU、ANSI、IEEE等主流浪涌标准，并支持自定义任意波形，适配电力线与最多24路信号线测试。同时配套WinFEAT&R控制软件提供拖拽式可视化编程，自动执行并一键生成报告，在运维成本与测试一致性上具明显优势。系统最多可保存36组独立测试程序并随时调取，配合BOOSTER START一键启动整套测试序列运行。
