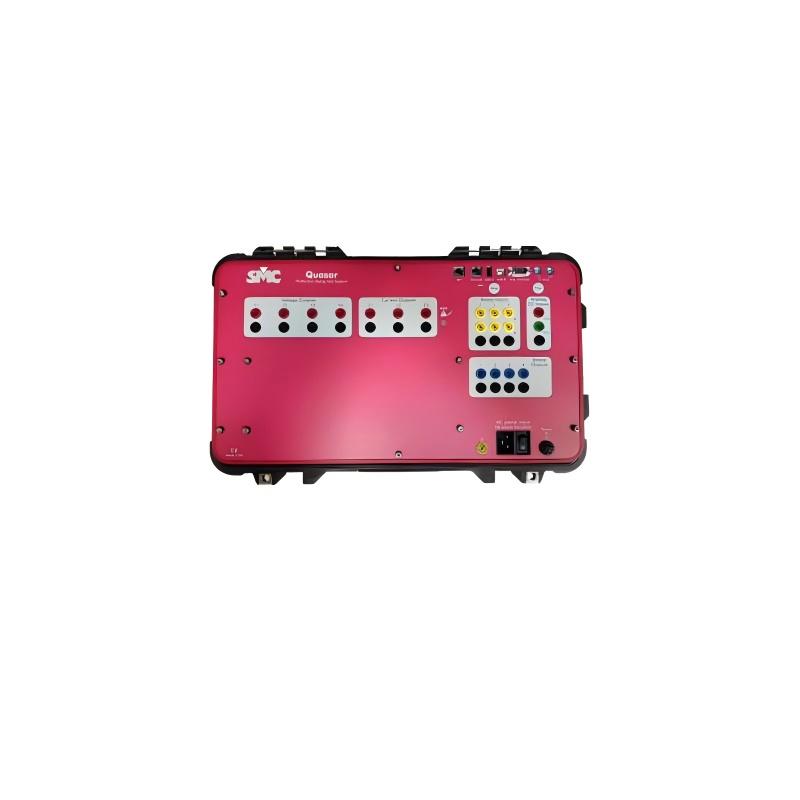

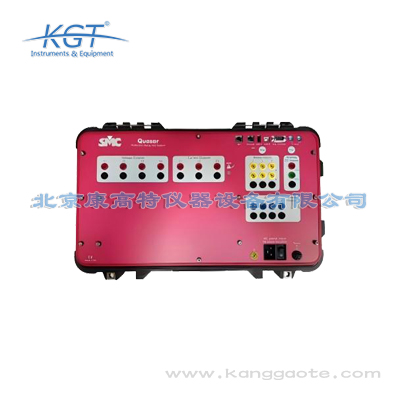

西班牙SMC Quasar智能继电保护测试仪

使用西班牙SMC Quasar智能继电保护测试仪完成测试后，结果研判应以动作时间、动作逻辑与输出量精度三类信息为核心。动作时间方面，仪器以零点一毫秒分辨率的计时器记录继电器触点动作时刻，并与整定值对照，明显偏差提示继电器机械或电子特性异常。动作逻辑方面，六路二进制输入可同时捕捉跳闸、合闸与辅助触点状态，结合四路电压、六路电流的施加序列，验证保护在区内故障正确动作、区外故障可靠不动作。输出量精度方面，电压电流准确度达读数的零点百分之一加量程的万分之三，频率、相位分辨率分别为赫兹级与零点零一度，确保施加工况与整定一致。为提升判定可靠性，应在相同程序下多次测量比对，并借助专用软件生成的报告纵向跟踪保护特性变化，最终形成校验结论，指导整定调整或设备检修。对于趋势性劣化，建议将历次报告按设备编号归档比对，以便在保护特性明显衰减前安排校验或轮换，防范拒动风险。

西班牙SMC Quasar智能继电保护测试仪的标准操作流程围绕程序准备、接线与执行三个阶段展开。准备阶段，在Windows计算机或平板电脑上调用或新建针对被测继电器类型的测试程序，设定输出电量、故障类型与动作判据，并保存以便重复使用。接线阶段，将四路电压与六路电流输出接入被试保护端子，把六路二进制输入接至跳闸、合闸等回馈触点，所有接口清晰标识于顶部表面，滑开盖板即可连接。执行阶段，对简单验证可手持平板快速施加若干特征点并读取动作结果；对复杂整组试验则在计算机上启动专用软件，仪器按程序自动输出故障序列、采集触点动作时间并生成报告，计时分辨率达零点一毫秒。测试完成后通过以太网、无线或通用串行总线导出数据，整套流程由直观界面引导，适合现场高效完成继电保护校验。对于重复性的周期校验，直接调用已保存的程序即可一键复现历史测试，既保证方法一致，也便于不同班次人员衔接。

西班牙SMC Quasar智能继电保护测试仪相比同类继保测试设备具备多项突出特点。其一是工业级便携，外壳采用ABS防护材料并集成轮子与可伸缩手柄，配合紧凑尺寸与十九点五公斤的轻量设计，便于在变电站与厂房间转移。其二是模块化可维护，整机由易于更换的插入式模块组成，软件内置引导式校准流程，用户基本无需返厂即可完成维护，并可通过升级端口扩展测试通道。其三是IEC-61850原生支持，专用以太网端口契合现代数字化保护架构，硬接线与报文保护可用同一程序测试。其四是软硬协同，既可用平板快速验证特征点，也可在Windows上以专用软件实现全自动测试与报告。其五是输出精准，电压电流准确度达零点百分之一，频率、相位与计时分辨率分别达赫兹级、零点零一度与零点一毫秒。这些特点使它在三相继保测试中兼顾了便携、可维护与高精度。

使用西班牙SMC Quasar智能继电保护测试仪时，首先要遵守二次回路安全规范，测试仪输出的电压电流虽用于继电保护校验，但仍需在接线前确认被试回路已隔离，防止误接入运行设备造成误动。其次要重视模块与接口维护，设备由插入式模块组成，插拔须按规范操作并在断电状态下进行，利用引导式校准流程定期检查精度，避免通道漂移影响结果。第三要关注供电与环境，仪器使用一百到二百六十伏交流电源、最大功率二千二百瓦，工作温度为零到正五十摄氏度，超出范围会影响输出稳定，户外使用应避开高温暴晒与雨水。第四要规范通信连接，IEC-61850测试须确认网络地址与子网配置正确，避免报文冲突；无线连接仅在受控网络中使用。第五要做好收纳，测试结束断开所有接线并收回轮子手柄，保障外壳与接插件长期可靠。同时建议在每次长途转运后检查轮子与手柄锁止，防止在现场移动过程中因外壳松动导致接口受损或人员绊倒。

西班牙SMC Quasar智能继电保护测试仪是西班牙SMC推出的一款先进的三相继电保护测试仪器，主要用于对各类二次保护与IEC-61850数字化保护进行特性验证与定期维护，覆盖过流、距离、方向、差动、频率等主流保护原理的测试。这款仪器能够在单相与三相回路中输出高精度电压与电流，配合六路电流与四路电压通道模拟复杂故障工况，帮助运维人员判断继电器是否在整定值下正确动作。Quasar智能继电保护测试仪面向工业与日常维护场景设计，既可由平板电脑快速验证保护的若干特征点，也可在Windows计算机上运行专用软件完成全自动测试并生成报告。整机采用带轮子与可伸缩手柄的防护外壳，紧凑轻便，适合变电站、发电厂与工矿企业的现场调试与周期性校验。其多通道输出与IEC-61850支持，使其既能验证传统电磁继电器，也能测试现代微机保护与数字化保护装置，是继保专业现场常备的校验工具。

西班牙SMC Quasar智能继电保护测试仪由电量输出单元、开关量单元、计时与通信单元、控制软件及便携外壳共同构成。电量输出提供四路电压源，每路零到三百伏、串联六百伏，以及六路电流源，其中三路零到三十五安、并联六十安，另三路零到五安，并设六路低电平输出用于特殊传感器，所有输出准确度读数的零点百分之一加量程万分之三，相位分辨率零点零一度、频率可调零到两千赫兹。开关量部分含六路二进制输入，支持干湿节点正负四百伏，计数器最高百千赫兹，以及四路继电器或固态输出，三百伏、二千伏安。计时器量程近十万秒、分辨率零点一毫秒。通信部分涵盖IEC-61850以太网、局域网、无线、通用串行总线与数字扩展。控制由安卓应用或Windows软件完成。整机尺寸五百六十乘二百三十乘三百五十毫米，重量十九点五公斤，电源一百到二百六十伏交流，工作温度零到正五十摄氏度，构成完整的便携式三相继保测试平台。

西班牙SMC Quasar智能继电保护测试仪在安全与电磁兼容方面遵循明确的国际规范。设备取得CE标志，电气安全符合IEC 61010标准，能够在继电保护调试的现场用电环境下保障操作人员与仪器安全。电磁兼容方面，仪器满足EMC-50081-2与EN-50082-2的要求，既能抵抗变电站、开关场与工业厂区中常见的开关暂态、谐波与射频干扰，自身也不会对周边二次设备造成超标辐射，保障微弱开关量采集的准确性。在通信与协议层面，Quasar原生支持IEC-61850标准，可直接参与数字化保护的报文交互与一致性验证，适配智能变电站的测试需求。关于更具体的国家标准编号，公开资料未逐项列明，用户在选型时可依据上述已公布的CE、IEC 61010与IEC-61850等标准，以及电磁兼容指标确认其合规基础。对于智能变电站的报文一致性验证，IEC-61850的原生支持尤为关键，使设备的标准符合性直接转化为现场可用的测试能力。这也意味着用户在选型评估中，能够以标准条款逐项核对仪器能力，减少现场不兼容带来的返工风险。

西班牙SMC Quasar智能继电保护测试仪能在复杂现场稳定工作，关键在于其合规的电磁兼容设计与工业级结构。仪器满足EMC-50081-2与EN-50082-2标准，具备抵御开关场高频暂态、工频磁场与射频干扰的能力，在变电站与工业环境中仍能保持电压电流输出的准确度与开关量采集的可靠。结构上采用ABS防护外壳并集成轮子与手柄，可承受运输颠簸与灰尘环境，配合清晰标识的顶部接口与可滑动盖板，减少现场接线的误操作。在数字化保护测试方面，设备通过专用以太网端口依照IEC-61850交互，报文传输具备确定的时间同步与校验机制，降低网络抖动带来的测试误差。正是这种标准合规、加固外壳与原生数字化通信的结合，使Quasar适合在电磁环境复杂、空间受限的变电站与电厂现场持续开展继保测试。即便在邻近隔离开关操作或大功率变频负载启停的工况下，仪器仍能保持电量输出与报文交互的稳定，保障校验结论可信。

西班牙SMC Quasar智能继电保护测试仪的工作原理建立在可编程电量输出与开关量采集的闭环测试之上。设备内置四路电压源与六路电流源，电压每路可在零到三百伏范围输出、串联可达六百伏，电流三路可达三十五安、并联可达六十安，所有输出准确度达读数的零点百分之一加量程的万分之三，频率可在零到两千赫兹间调节、相位分辨率零点零一度，从而精确复现各类短路与异常运行工况。测试时，仪器向被试继电器施加模拟电量，同时由六路二进制输入采集跳闸、合闸等触点动作信号，配合计时器以零点一毫秒分辨率记录动作时间，最高可测近十万秒。对于IEC-61850保护，Quasar通过专用以太网端口以报文方式交互，无论是传统硬接线还是数字化保护都能用同一套测试程序交替验证，实现从电量施加到动作判定的完整闭环。这种以高精度电量施加叠加开关量时间判定的方法，使Quasar能够定量给出保护的动作边界与返回系数，为整定校核提供可追溯的数据。

西班牙SMC Quasar智能继电保护测试仪适用的场景主要集中在继电保护装置的调试与维护。在变电站新建与改扩建的验收中，它用于对线路、变压器与母差等保护的定值校验与整组传动，验证保护在区内、区外故障时的正确动作逻辑。在发电厂与工矿企业的日常维护中，运维人员借助其便携结构与预存测试程序，对过流、接地、差动等保护开展周期性校验，及时发现继电器特性漂移。对于采用IEC-61850的数字化变电站，设备的专用以太网端口可直接对接过程层与站控层报文，完成网络化保护的闭环测试。在继电保护检修与事故分析现场，仪器能快速复现故障波形，辅助定位误动或拒动原因。无论是简单的特征点抽查还是全自动整组试验，这台三相继保测试仪都能以高精度与灵活控制支撑现场作业。配合预存程序与便携结构，单机即可完成一个变电站多个间隔的连续校验，显著提升继电保护专业的巡检与验收效率。
