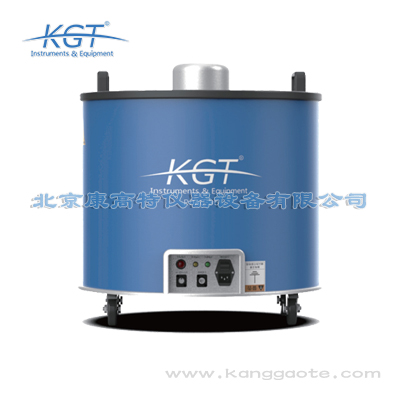

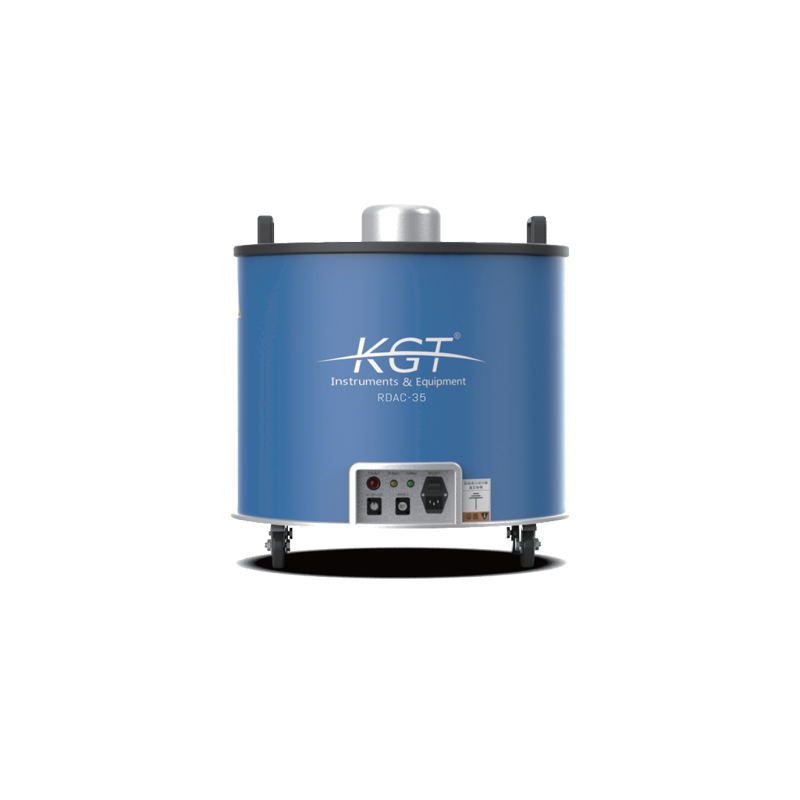

北京康高特 RDAC-35轻便型电缆振荡波局部放电测试系统

北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统的局部放电定位精度可达0.1m，处于行业领先水平，可实现各类电缆缺陷的精准定位：该设备的局放定位带宽覆盖150kHz~45MHz，可根据现场干扰情况自动选择最优带宽，有效过滤背景噪声，对局放信号的识别准确率更高，定位误差可控制在0.1m以内，即便是长距离电缆的末端缺陷也可实现精准锁定。该设备可检测的电缆缺陷包含三大类：第一是接头类缺陷，包含电缆终端头安装工艺不良、应力锥安装错位、中间接头密封不严受潮、接头内部气隙等缺陷，这类缺陷是电缆运行故障的主要诱因，占电缆故障总量的70%以上；第二是电缆本体缺陷，包含电缆生产过程中混入的杂质、绝缘层气隙、敷设过程中造成的绝缘层破损、外力挤压变形等缺陷；第三是运行劣化缺陷，包含长期运行造成的绝缘老化、水树枝老化、局部过热碳化等缺陷。设备的局放测试范围覆盖50pC~200nC，可识别从早期微弱缺陷到临近击穿的严重缺陷的全范围信号，精准定位的结果可帮助运维人员直接锁定缺陷位置，避免大面积开挖排查，大幅降低检修成本，缩短停电时间，提升供电可靠性，完全满足电网、轨道交通等用户对供电连续性的高要求，也可帮

北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统具备完善的数字化对接能力，可适配各类用户的现有运维管理系统：该设备配套专业的测试软件和分析软件，测试完成后可自动生成标准化检测报告，报告内容包含耐压试验结果、局放信号图谱、局放定位结果、介损测试数值、缺陷类型判断等完整信息，支持导出为CSV、XML、PDF等通用格式，符合电力行业的通用数据接口规范。对于G端用户，该设备可直接对接电网公司的PMS生产管理系统、轨道交通的综合运维管理平台、新能源电站的SCADA系统，检测数据可直接上传至现有平台，无需额外的二次开发，满足政府采购项目的数字化运维要求，可帮助用户实现电缆检测数据的统一管理、自动分析、运维策略自动生成，提升运维数字化水平；对于B端用户，比如第三方电力检测公司，标准化的数据导出功能可实现检测报告的自动生成，无需人工整理数据，大幅提升报告出具效率，同时标准化的数据格式也符合各类客户的报告归档要求，无需针对不同客户调整报告格式；电缆生产企业也可将检测数据直接对接企业的MES生产管理系统，实现成品质量数据的自动留存，提升生产质量管理水平。

使用北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统时，需严格遵循操作规范，保障测试安全和结果准确，核心注意事项包含以下几个方面：第一是测试前的适配性确认，需确认被测电缆电压等级在35kV及以下，被测电缆的总电容在0.05μF~4μF范围内，超出范围的电缆不可使用该设备测试；测试前需确认被测电缆完全停电，与其他带电设备断开连接，并完成充分放电，避免剩余电荷对测试结果造成干扰，同时保障作业安全；第二是校准操作要求，每次测试前需使用配套的校准仪按照IEC 60270标准要求进行局放校准，校准档位需根据被测电缆的预期局放量选择，校准仪脉冲上升沿时间不大于30ns，校准精度可达2%/5%，可保障测试结果的准确性，定期检查校准仪的电池电量，电量不足时及时更换电池，避免校准误差；第三是现场测试要求，测试现场需尽量远离大功率电机、高频通信设备等强电磁干扰源，如果现场干扰较强，可开启设备的自动带宽选择功能，过滤干扰信号；测试过程中需确保设备的接地系统可靠连接，设备采用无高压裸露设计，规范操作下可保障测试人员安全；第四是测试后操作要求，测试完成后需先启动设备的自动放电程序，确认放电完成后再拆除测

北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统是自主研发的一体化电缆状态评估设备，核心功能覆盖电缆全生命周期的检测需求，具体包含四大核心功能：第一是耐压试验，设备最高输出峰值电压≥60kV，有效值≥42.4kV，可满足6-35kV全电压等级电缆的耐压测试要求，验证电缆绝缘耐受能力；第二是局部放电诊断，局放测试范围覆盖50pC~200nC，可识别电缆本体、终端头、中间接头的微弱局部放电信号，判断缺陷类型和严重程度；第三是故障定位，局放定位带宽覆盖150kHz~45MHz，可自动匹配最优带宽过滤现场干扰，定位精度可达0.1m，能精准锁定缺陷的具体位置；第四是介损检测，可自动测量0.1%~5%范围的介损角tanδ，评估电缆整体绝缘老化、受潮等性能劣化情况。该设备将直流高压输出、无晕电抗、局放同步测量单元集于一体，结构紧凑重量仅85kg，仅为同类产品的一半，特别适合地下室、开关柜间、地下管廊等空间有限的场所作业，可广泛应用于电缆交接试验、预防性试验、运行状态诊断三类核心试验场景，为电力、轨道交通、核电、新能源等领域的用户提供可靠的电缆资产运维数据支撑。

北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统可覆盖35kV及以下电压等级电力电缆全生命周期的三类核心试验要求：第一是电力电缆的交接试验要求，可在电缆安装完成投运前，排查电缆运输、敷设、安装过程中可能存在的本体损伤、接头安装缺陷、绝缘受潮等隐患，验证电缆的绝缘性能符合投运标准，确保线路投运后的安全可靠性，完全满足电网、轨道交通、新能源电站等新建项目的电缆交接验收规范；第二是电力电缆的预防性试验要求，可在电缆终端头、中间接头维修或更换后，验证接头的安装质量，也可按运维规程对运行中的电缆开展定期试验，排查潜在缺陷，避免故障发生；第三是运行电缆的状态诊断要求，通过局部放电检测和介质损耗检测的联合分析，可准确评估运行多年的电缆绝缘老化程度，区分局部缺陷和整体绝缘劣化，帮助运维人员科学安排检修计划，避免不必要的电缆更换和大规模停电。该设备的测试流程完全符合DL/T 1576《6kV~35kV电缆振荡波局部放电测试导则》要求，测试结果可作为电缆状态评估的权威依据。

北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统在设计阶段就针对各类复杂检测场景做了专项优化，适配性远高于传统分体式振荡波测试设备：第一是空间受限的场景，该设备采用一体化集成设计，将直流高压输出、无晕电抗、局放同步测量单元集于一体，体积小巧，重量仅85kg，仅为同类产品的一半，无需大型起重设备，2-3名工作人员即可完成搬运部署，特别适合城市地下管廊、地下室开关柜间、地铁区间电缆井、风电塔筒底部、光伏电站箱变室、核电安全壳内等空间狭小的作业场所；第二是户外流动作业场景，设备接线流程简单，配套的高压连接电缆、接地线、校准仪等配件均为便携式设计，可快速完成现场部署，电缆充电时间小于8s，单条10km长度的35kV电缆完整测试时间仅需15分钟，比传统分体式设备效率提升30%以上，非常适合第三方电力检测公司承接跨区域的电缆检测业务；第三是电磁环境复杂的场景，设备的局放检测单元采用多层屏蔽设计，定位带宽支持150kHz~45MHz自动选择，可有效过滤现场的大功率电机、高频通信设备等产生的电磁干扰，在变电站、轨道交通车辆段等强干扰环境下也可获得准确的检测结果。

介质损耗角tanδ是评估电力电缆整体绝缘性能的核心指标，北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统的介损检测功能，可与局放检测功能形成互补，实现电缆缺陷的精准分类评估：该设备的介损测试范围为0.1%~5%，支持全自动测量，无需人工调整参数，可准确识别电缆整体受潮、绝缘材料老化、全段杂质污染等均匀性缺陷，这类缺陷通常不会产生明显的局部放电信号，仅通过局放检测容易出现漏判。结合局放检测结果和介损检测数据，运维人员可准确区分电缆缺陷类型：如果仅出现局放信号超标、介损数值正常，说明电缆存在局部缺陷，可仅对缺陷位置进行维修；如果介损数值超标、局放信号分布均匀，说明电缆整体绝缘劣化，需要整体更换，避免盲目运维造成的成本浪费。该功能可广泛应用于运行10年以上的老旧电缆状态普查、受潮区域的电缆性能评估、电缆生产厂家的出厂质量抽检等场景，为电缆资产的全生命周期管理提供数据支撑，帮助电网、新能源电站、轨道交通等用户科学制定运维策略，降低全生命周期运维成本，提升投资回报率。

北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统的应用领域覆盖电力、交通、能源多个板块，具体适用行业包含电网、地铁、铁路、核电、水电、风电、光伏、第三方电力检测公司、电缆生产制造企业。不同行业的具体应用场景各有侧重：在电网行业可用于输配电线路35kV及以下电缆的交接验收、年度预防性试验、老旧电缆状态普查，支撑电网公司的电缆资产全生命周期管理；在地铁、铁路行业可用于环网电缆、牵引供电电缆的日常运维检测，排查接头安装缺陷、绝缘老化问题，保障轨道交通供电可靠性；在核电、水电行业可用于厂内低压、中压配电电缆的定期检测，符合核电安全级电气设备的检测精度要求；在风电、光伏等新能源行业可用于箱变到升压站的集电电缆检测，避免因电缆缺陷引发的非计划停机；在第三方电力检测公司可用于承接各类客户的电缆检测外包业务，轻便的机身适配多场景流动作业需求；在电缆生产制造企业可用于成品电缆的出厂质量抽检，验证电缆的局放、耐压、介损指标是否符合国家标准要求。

北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统的设计、生产、测试全流程符合多项国内国际权威标准，完全满足各行业用户的合规性要求：国际标准方面，符合IEC 60270《高电压试验技术 局部放电测量》标准要求，局放检测数据的准确性获得国际通用标准认可，同时符合CIGRE关于阻尼振荡波测试的相关指导方针，测试方法与国际通行规范接轨；国家标准方面，符合GB/T 7354《高电压试验技术 局部放电测量》、GB 50150《电气装置安装工程电气设备交接试验标准》中关于电缆试验的相关要求；电力行业标准方面，完全符合DL/T 1576《6kV~35kV电缆振荡波局部放电测试导则》的各项技术要求，适配国家电网、南方电网的电缆运维试验规范；交通行业标准方面，符合TB/T 3392《铁路电力电缆试验规程》、CJ/T 443《城市轨道交通电力电缆检测技术规范》的要求，可满足铁路、地铁领域的电缆检测合规性需求；核电领域符合核级电气设备检测的相关精度要求，可应用于核电厂常规岛、核岛的中低压电缆检测。上述标准符合性可满足G端政府采购的资质要求，也可保障B端用户出具的检测报告具有行业权威性。

北京康高特RDAC-35轻便型电缆振荡波局部放电测试系统的核心技术参数完全符合国内国际行业标准要求，具体参数可分为电源及输出参数、局放检测参数、介损检测参数、配套校准参数四大类：电源及输出参数方面，低阻尼振荡电源峰值电压≥60kV，有效值≥42.4kV，振荡电流≥100A，测试电压频率覆盖50Hz~800Hz，高压充电电流10mA，电缆充电时间小于8s，适配的被测电缆电容范围为0.05μF~4μF，可覆盖最长25km左右的35kV交联聚乙烯电缆测试需求；局放检测参数方面，局部放电等级测试范围为50pC~200nC，局部放电定位带宽覆盖150kHz~45MHz且可自动选择带宽，局部定位精度可达0.1m，核心开关采用IGBT电子开关，响应速度快、运行稳定性强；介损检测参数方面，介损角tanδ测试范围为0.1%~5%，支持全自动测量无需人工干预；配套校准仪参数方面，校准档位覆盖1pC~200nc，脉冲上升沿时间不大于30ns，脉冲幅值精度为2%/5%，脉冲频率支持100Hz/200Hz可选，校准电容配置100pF/1nF两个档位，校准仪仅重600g，便于现场携带校准。设备整体重量仅85kg，
