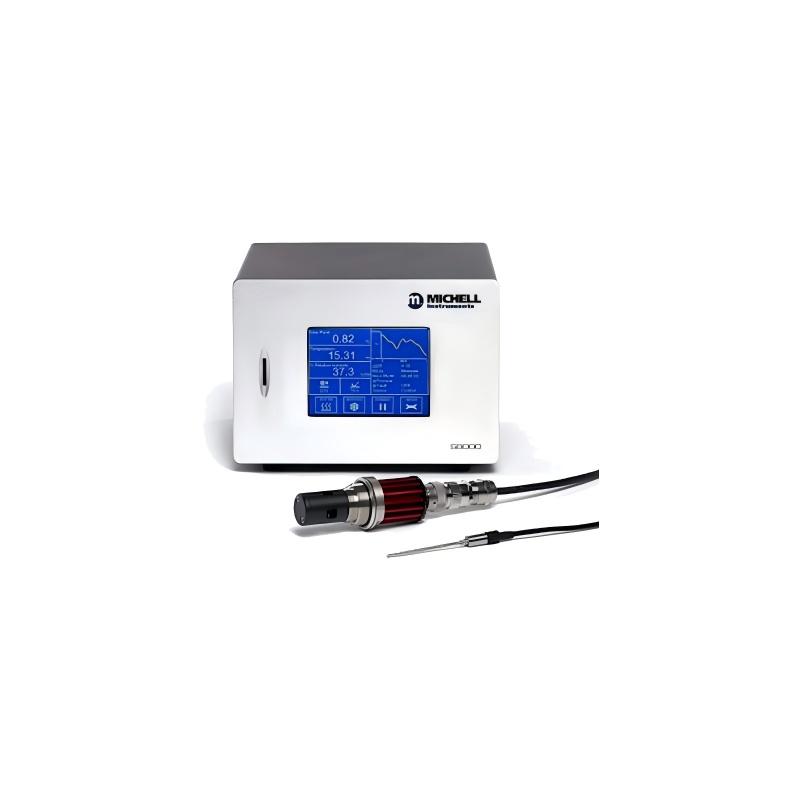

英国MICHELL S8000 Remote冷镜式露点仪

该设备的核心技术参数完全匹配电力行业高压气体检测的特殊需求：露点测量范围覆盖-100℃~+20℃，完全覆盖SF6电气设备水分检测的常规量程要求；露点测量精度可达±0.1℃，分辨率为0.01℃，满足特高压设备检测的高精度要求；压力耐受范围为0~10MPa，可直接对接高压SF6气室采样，无需额外降压适配；响应时间T90≤5min，可大幅提升现场检测的工作效率；工作环境温度范围为-40℃~+60℃，可适应北方极寒地区、户外高温工况下的现场检测需求；通信接口支持RS485、以太网，通信协议兼容DL/T 860（IEC61850）电力通信标准，可直接接入变电站智能运维系统；采样流量适配范围为0.3L/min~1L/min，可适配不同场景的采样要求，设备整体功耗≤15W，适合户外移动检测、固定点位长期部署两类使用需求。

该设备作为电力领域的专业高精度露点检测设备，适配多类单位的检测需求：一是适合各级电力科学研究院、电力计量测试研究院，可作为湿度测量基准设备，开展露点仪量值溯源、检测方法验证工作，满足G端计量检测单位的技术需求；二是适合各级供电公司的运维检修部门、特高压运维单位，可用于SF6电气设备的交接验收、例行巡检、故障诊断工作，满足电网运维的高精度检测需求；三是适合新能源发电企业、储能电站的运维部门，可用于升压站GIS设备、绝缘气体设备的日常检测，保障发电设备的绝缘安全；四是适合电力工程施工单位、第三方电力检测机构，可用于电力工程的交接试验、设备状态评估工作，检测结果具备权威性，可作为工程验收的合法依据；五是适合高校、科研院所的电力科研团队，可用于绝缘气体性能、设备绝缘故障等相关研究工作，为科研提供高精度的测量数据支撑。

在冬季户外、高海拔等低温低湿环境下使用该设备时，需注意以下要点：第一是采样管路防护，需对采样管路采取保温措施，避免管路内部水汽在低于露点温度时提前结露，导致测量结果偏低，管路长度尽量控制在2米以内，减少水汽吸附；第二是采样流量控制，可适当降低采样流量至0.3~0.5L/min，避免大流量进气导致设备制冷模块负载过高，延长设备响应时间；第三是环境防护，当环境温度低于-30℃时，需对设备主机采取必要的保温措施，避免设备内部电子元件工作异常；第四是测量后处理，测量结束后需通入干燥氮气吹扫设备气路5分钟以上，待镜面温度回升至室温、镜面上的霜层完全蒸发后再关机存放，避免镜面积留杂质影响后续测量精度；第五是避免在雨雪、大雾等相对湿度大于90%的环境下开展检测，避免环境水汽渗入采样系统干扰测量结果。

该设备采用冷镜法这一基准湿度测量原理，基于热力学气液平衡理论开展检测：设备内部的光电检测单元会实时监测冷镜表面状态，通过半导体制冷模块控制冷镜温度，当样气中的水分在冷镜表面达到凝结-蒸发的动态平衡时，此时冷镜的温度即为样气的露点温度。该原理不存在传感器漂移问题，测量溯源性强，可作为湿度仲裁检测的技术依据。设备核心测量参数满足电力高精度检测需求：露点测量范围覆盖-100℃~+20℃，对应常压下水分体积分数0.001ppm~23000ppm，露点分辨率可达0.01℃，测量重复性为±0.1℃，能够精准捕捉气体中微量水分的变化，适配电力行业对绝缘气体水分的高灵敏度检测需求。

压力补偿功能是电力行业湿度检测的核心实用功能：电力行业常见的SF6绝缘设备、氢冷发电机组均为带压运行状态，SF6设备内部运行压力通常为0.4~0.7MPa，氢气冷却系统压力通常为0.1~0.3MPa，而露点温度会随气体压力升高而升高，同一气体在带压状态下的实测露点与常压露点存在差值，若直接使用带压露点进行设备状态评估，会导致评估结果偏差。该设备内置压力传感器可实时采集检测时的气体压力，按照GB/T 5832.2规定的压力-露点换算公式，自动将带压状态下的实测露点换算为20℃常压下的标准露点值，无需人工计算，避免人为换算误差，检测结果可直接对接电力行业的湿度管控标准，满足标准化检测、数据上报的要求，大幅提升检测效率与数据准确性。

相较于普通电阻式露点仪，该设备在电力检测场景中的优势十分显著：一是测量原理更权威，冷镜法是国际公认的微量水分测量基准方法，测量结果可直接溯源至温度基准，不存在电阻式露点仪常见的传感器漂移、气体组分干扰问题，测量数据的可信度更高；二是测量精度更高，该设备测量精度可达±0.1℃，远高于电阻式露点仪±2℃~±3℃的常规精度水平，可精准检测到SF6气室的微量受潮风险，适用于特高压设备等对检测精度要求极高的场景；三是长期稳定性更好，该设备的光学镜面只要保持清洁，测量精度可长期保持稳定，无需像电阻式露点仪一样每3~6个月就需要校准一次，使用成本更低；四是适应性更强，该设备可耐受10MPa的高压，可直接对接高压SF6气室，且不受SF6分解产物、混合绝缘气体组分的干扰，适用场景覆盖电力系统各类绝缘气体的检测需求。

为保障检测结果的准确性，开展高压电气设备水分检测时需满足以下采样要求：第一是采样管路要求，必须选用内壁光滑的聚四氟乙烯或者不锈钢材质管路，不得选用橡胶、PVC等容易吸附水汽的材质，管路长度尽量控制在2米以内，减少管路对水汽的吸附；第二是采样前吹扫要求，连接管路后需对采样口、采样管路进行充分吹扫，吹扫流量控制在0.8~1L/min，吹扫时间不少于3分钟，完全排空管路内残留的环境空气以及采样口积存的杂质；第三是采样压力要求，需通过调压阀控制进气压力在0.1~0.5MPa范围内，避免压力波动过大影响测量精度，不得直接将10MPa以上的高压气体接入设备；第四是采样环境要求，尽量选择在晴天、相对湿度低于80%的环境下开展检测，避免雨天、高湿环境下环境水汽渗入采样系统，导致测量结果偏高，检测过程中需做好采样管路的密封，避免漏气。

该设备采用冷镜式露点测量这一国际公认的微量水分基准测量原理，核心基于珀尔帖制冷技术与光电检测系统协同工作：设备内部的高精度光学镜面通过珀尔帖效应精准控温，当被测气体流经镜面时，随着镜面温度降低，气体中的水汽会达到饱和状态并在镜面凝结成露/霜，此时内置的光电检测模块会捕捉到镜面反射光强的突变，即刻锁定当前镜面的精确温度，该温度即为被测气体的露点温度。设备的核心测量参数为露点测量范围-100℃~+20℃，温度测量精度可达±0.1℃，分辨率0.01℃，测量结果可直接溯源至国际温标ITS-90，不存在电化学、电阻式露点仪常见的气体组分干扰、零点漂移问题，测量数据的权威性和稳定性远高于常规露点检测设备，完全满足电力领域对SF6等绝缘气体微量水分高精度检测的核心需求。

该设备作为电力检测领域的专业高精度仪器，核心应用场景覆盖电力系统全生命周期的检测需求：一是适用于各电压等级SF6绝缘电气设备的水分检测，包括GIS组合电器、SF6断路器、电流互感器、电压互感器、变压器等设备的交接验收试验、例行巡检、故障诊断场景，可精准判断设备内部绝缘受潮风险；二是适用于特高压换流站、变电站的SF6气室在线监测部署，可实现24小时连续湿度监测；三是适用于电力系统压缩空气干燥系统、氮气吹扫系统的气体湿度质量管控；四是适用于新能源升压站、储能电站的绝缘气体检测场景；五是适用于电力计量校准机构的露点仪量值溯源、标准传递场景，可作为湿度测量基准设备使用，满足B端电力生产运维企业、G端电力监管检测单位的各类检测需求。

该设备完全符合国内电力行业的各类检测标准要求：一是符合DL/T 506-2021《六氟化硫电气设备中水分含量测定法》中对冷镜法检测设备的参数要求，测量数据可直接作为SF6电气设备水分含量是否合格的判定依据；二是符合GB/T 5832.2-2008《气体中微量水分的测定 第2部分：冷镜法》的国家标准要求，测量方法具备合法性；三是符合国家电网、南方电网特高压设备交接试验、例行巡检的检测技术规范要求，测量精度满足特高压设备±0.5℃的测量误差允许范围；四是符合计量校准规范JJF 1272-2011《阻容法露点校准规范》中对标准器的参数要求，可作为计量校准机构的湿度标准器使用，完全满足B端电力企业的检测合规需求，以及G端监管单位、计量机构的量值溯源要求。

该设备的检测方法与技术指标完全符合国内外电力行业相关标准要求：国内标准方面，符合DL/T 506-2019《六氟化硫电气设备中绝缘气体湿度测量方法》中对冷镜法检测SF6湿度的技术要求，符合GB/T 5832.2-2016《气体分析 微量水分的测定 第2部分：露点法》的方法规范，符合JJG 499-2018《精密露点仪检定规程》的计量性能要求，也满足DL/T 1554《±800kV换流站六氟化硫气体湿度检测导则》的特高压检测要求；国际标准方面，符合IEC 60480《六氟化硫电气设备中气体管理和检测导则》的相关规定。设备检测数据可直接用于电力行业的合规性检测、设备状态评估报告出具，满足国有电力单位的检测合规性要求。

该设备作为Remote系列专属型号，完全支持远程监测部署，适配电力系统智能化运维需求：一是设备自带RS485、以太网两类工业级通信接口，支持Modbus、DL/T 860（IEC61850）两类电力行业通用通信协议，可直接接入变电站智能运维系统、电力物联网平台，无需额外适配开发；二是设备支持连续24小时不间断监测，可实时上传SF6气室的露点温度、水分含量等数据，数据更新频率可在1秒~1分钟范围内自定义调整；三是设备内置数据存储模块，可本地存储至少10万条历史检测数据，即使通信中断也不会丢失数据，通信恢复后可自动补传数据；四是设备支持远程参数配置、远程校准指令下发，可实现无人值守场景下的远程运维，适合部署在无人值守变电站、新能源升压站、特高压换流站等场所，满足电网智能化、无人化运维的发展需求。
