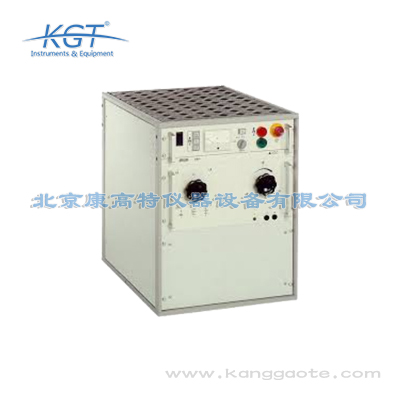

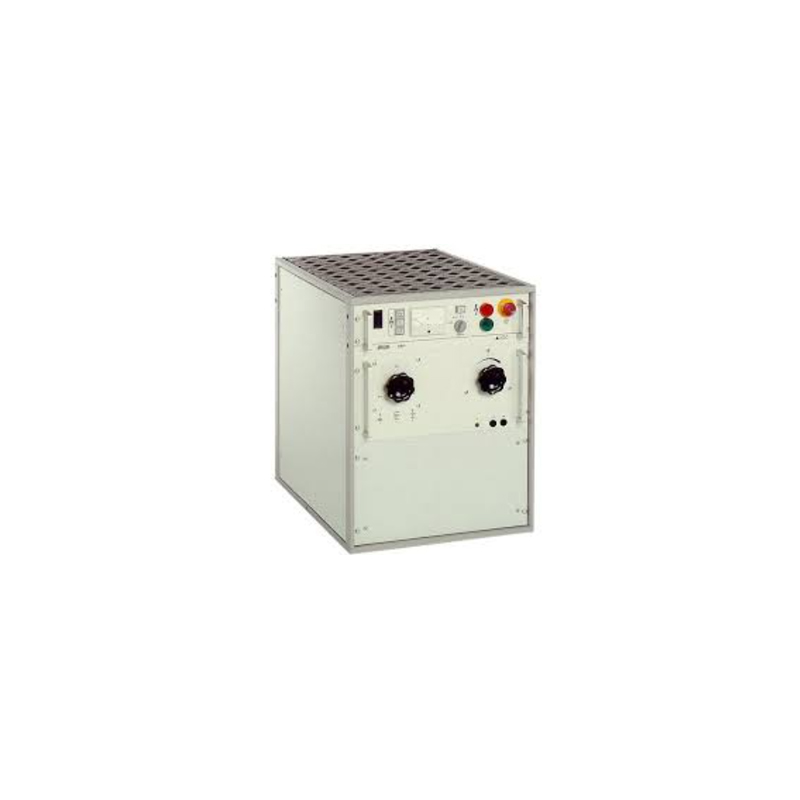

奥地利BAUR SSG 2100冲击电压发生器

奥地利BAUR SSG 2100冲击电压发生器符合国内外多维度的行业标准和合规要求，可适配不同领域的检测规范。国际标准层面，该设备符合IEC 60230《电缆及其附件的冲击电压试验》、IEC 61083-1《高电压试验测量设备 第1部分：测量系统的要求》的相关要求，测试数据在全球电力检测领域具备互认性。国内通用标准层面，符合GB/T 16927.1《高电压试验技术 第1部分：一般定义及试验要求》、GB/T 18852《低压开关设备和控制设备 设备用断路器》中对高电压检测设备的通用技术要求。行业专项标准层面，在电力领域符合DL/T 304《电力电缆线路试验规程》、DL/T 846.1《高电压测试设备通用技术条件 第1部分：高电压电压表》的要求，完全适配国内电力系统的检测规范；在核工业领域符合EJ/T 1197《核电厂电缆老化管理要求》中对非核级电缆检测设备的相关要求；在轨道交通领域符合TB/T 3353《轨道交通 牵引供电电缆试验方法》的相关要求。这些合规资质既满足G端政府采购的准入要求，也满足B端电力工程企业参与项目投标的资质核验标准，检测数据可直接作为电力运维档案、项目验收报告的合规

奥地利BAUR SSG 2100冲击电压发生器的核心功能是对各类电力电缆的高欧姆故障、低欧姆故障、间歇性故障实现精准的预定位和精确定位，解决传统检测设备难以捕捉隐蔽性、偶发性电缆故障的痛点。其核心技术参数如下：输出冲击电压幅值调节范围为0~32kV，输出波形为符合国际标准的1.2/50μs标准冲击电压波形，定位误差≤0.2%电缆全长，支持检测的电缆电压等级覆盖10kV~220kV交直流电力电缆，采样频率最高可达200MHz，支持最大电缆检测长度可达50km，内置存储容量可保存不少于10000组检测数据，支持检测数据导出为通用CSV格式。该设备的高采样频率可精准捕捉微弱的行波反射信号，宽电压调节范围适配不同电压等级的电缆检测需求，极低的定位误差可大幅减少后续开挖排查的工作量。同时该设备符合IEC 60230、GB/T 16927.1、DL/T 304等国内外行业标准，既满足B端电力运维企业对检测精度、检测效率的核心需求，也满足G端公共事业单位对检测设备的标准合规性要求，可广泛应用于各类电缆检测场景。

奥地利BAUR SSG 2100冲击电压发生器的设计和性能符合多项国际、国内行业标准与安全规范，可满足各类合规性检测要求。首先安全控制单元完全符合VDE 0104高压试验设备安全规范，该规范是全球通用的高压电气试验设备安全核心标准，对设备的放电保护、绝缘等级、操作安全逻辑都有明确要求，设备配套的自动放电检测装置、电磁控制型冲击开关、过热保护模块都符合该标准的相关要求；其次设备性能符合我国电力行业DL/T 849系列《电力设备专用测试仪器通用技术条件》中电缆故障测试仪的相关技术要求，1.5级精度的千伏电压表、2048Ws的冲击能量、32kV的最高输出电压都满足国内电力系统电缆检测的计量和性能要求；同时设备也符合IEC 60230《高压电缆及其附件试验》的相关国际标准，可适配进出口项目的电缆检测需求。在安全设计层面，设备配备专门的连接插座用于外接带信号灯的外部紧急断电装置，电磁控制型冲击开关采用耐高温的钨制圆头，可承受高频次高压冲击的运行负荷，运行稳定性符合工业级检测设备的可靠性要求。设备预留的SA 32系统耦合器控制输出端，可对接国内主流的电力运维信息化系统，满足电网、市政等单位的系统对

奥地利BAUR SSG 2100冲击电压发生器的应用场景覆盖多个行业的电缆检测需求，具体包括以下几类：第一是电力行业场景，涵盖输电网运维单位的220kV及以下高压交联电缆故障排查、配电网运营单位的10kV~35kV地埋电缆故障定位、光伏风电等新能源电站的并网电缆故障检测、各类火力水力发电厂内部动力电缆的日常巡检和故障排查，既可以用于突发故障的抢修场景，也可以用于日常运维的隐患排查场景、新敷设电缆的验收场景。第二是轨道交通行业场景，包括地铁、轻轨的牵引供电系统1500V/35kV电缆故障定位，市域铁路、有轨电车的沿线供电电缆检测，保障公共交通的供电稳定性。第三是核工业领域场景，可用于核电厂区常规岛区域的非核级动力电缆故障检测，符合核工业领域的检测安全要求。第四是水务、环保行业场景，包括自来水厂、污水处理厂的深埋供电电缆故障排查，大型垃圾处理厂、环保发电项目的户外电缆线路检测。该设备适配直埋、电缆沟、隧道、穿管、架空复合敷设等所有常见电缆敷设方式的检测需求，可满足不同行业的多样化检测场景要求。

奥地利BAUR SSG 2100冲击电压发生器作为专业高压电缆故障定位设备，可覆盖电力、市政、工业制造、轨道交通、能源化工等多个行业的检测需求，具体应用场景包括以下几类：第一是电网运维场景，适用于各级输配电网的架空入地电缆、配网环网电缆的故障排查作业，可快速定位地下隐蔽电缆的故障点，缩短电网故障抢修时长，保障供电可靠性；第二是电厂作业场景，可用于火力、水力、新能源电厂厂内的高压动力电缆、励磁电缆、控制电缆的故障检测，以及定期绝缘巡检，避免电缆故障引发非计划停机；第三是市政公共服务场景，适用于城市地下综合管廊电缆、路灯供电电缆、市政公用设施供电电缆的故障排查，也可支撑城市地下管线普查中的电缆状态检测工作；第四是工业企业运维场景，可用于制造工厂、矿山、物流园区的动力电缆、自动化设备供电电缆的故障定位，减少电缆故障导致的停产损失；第五是轨道交通运维场景，适用于地铁、轻轨、市域铁路的接触网供电电缆、信号系统供电电缆的定期检测和故障抢修，保障轨道交通运行安全；第六是第三方检测服务场景，可作为专业检测机构的电缆故障测试、绝缘耐压测试设备，对外承接各类电缆检测服务。设备宽温度范围的设计可适配南北方不

奥地利BAUR SSG 2100冲击电压发生器属于专业电缆故障定位类工业检测设备，核心功能是对高、中、低压电力电缆的高欧姆故障、低欧姆故障以及间歇性故障完成预定位和精确定位，设备运行原理为内部高压电容器通过电磁控制的脉冲开关，周期性向故障电缆释放电荷，通过故障点的放电反馈实现定位，关机后会自动对已连接的高压电缆和内部冲击电容器分别进行放电，保障作业安全。其核心技术参数如下：电源适配常规为220-230V、45-60Hz交流电源，也可通过选配外部自耦变压器或隔离变压器适配110-120V/240V电源，最大功率消耗为5000VA；最大输出电压32kV，输出电压可在0-8kV、0-16kV、0-32kV三个档位间无级调整；最大冲击能量2048Ws，脉冲频率支持10次/分钟、20次/分钟两档调节；直流运行模式下不同档位输出电流分别为：0-8kV档位850mA、0-16kV档位425mA、0-32kV档位210mA；配套千伏电压表精度为1.5级，工作温度范围覆盖-20℃至+50℃，不带外壳重量为126kg，可选配19英寸14机架单位的外壳实现独立使用。设备还具备过热保护、自动放电检测、外部紧急

奥地利BAUR SSG 2100冲击电压发生器采用冲击电压闪络法结合行波反射法的核心检测原理，可精准适配三类常见电缆故障的检测需求。针对低欧姆故障（故障点过渡电阻小于1kΩ），设备输出低幅值冲击电压即可在故障点形成稳定导通回路，产生的行波信号在故障点与测试端之间形成特征反射，设备通过200MHz高采样频率采集行波的传输时间差，结合提前录入的电缆行波传播速度参数，即可精准计算故障点与测试端的距离，定位误差可控制在0.2%以内。针对高欧姆故障（故障点过渡电阻大于1kΩ），设备可输出最高32kV的1.2/50μs标准冲击电压，击穿故障点的绝缘层形成临时低阻通路，触发可识别的行波反射信号，无需对故障点进行预先烧穿处理，大幅提升检测效率。针对间歇性故障（仅在特定电压、温度条件下才会出现的偶发故障），设备支持自适应调节冲击电压的输出频率和幅值，可连续输出多组梯度冲击电压，精准捕捉偶发的故障闪络信号，避免传统检测设备容易漏检间歇性故障的问题。整个检测过程为非破坏性检测，施加的冲击电压符合电缆的绝缘耐受标准，不会对电缆完好部位的绝缘层造成损伤，适配交联聚乙烯、橡胶等不同绝缘材质、不同电压等级的电力电缆

奥地利BAUR SSG 2100冲击电压发生器共设置4种运行程序，可适配不同的检测需求：第一种是单次脉冲模式，适合故障精确定位阶段使用，每次触发仅释放一次脉冲，配合声磁同步定点仪可精准识别故障点的放电声信号，确定故障点的具体位置；第二种是低脉冲频率模式，适合高阻、闪络性故障的预击穿测试，较低的脉冲频率可避免对电缆完好绝缘部分造成过度冲击，保护被测电缆；第三种是高脉冲频率模式，适合长距离电缆的故障预定位，高频率脉冲可快速完成全线路扫描，快速缩小故障范围，提升排查效率；第四种是直流输出模式，可直接用于电缆的直流耐压试验、绝缘电阻测试，实现一机多用，减少多设备搬运的工作量。使用过程中需注意以下事项：第一是电源适配要求，常规使用220-230V、45-60Hz的交流电源，若现场只有110-120V或240V电源，需配备对应的外部自耦变压器或隔离变压器，不可直接接入不符合要求的电源；第二是电压档位匹配要求，需根据被测电缆的额定电压选择对应的输出电压档位，输出电压不可超过被测电缆的额定耐压值，避免过压损伤电缆的完好绝缘层；第三是环境要求，作业环境温度需控制在-20℃至+50℃之间，若环境温度超出该

奥地利BAUR SSG 2100冲击电压发生器针对B端和G端用户的不同需求，具备差异化的应用价值。对于B端电力运维企业、工程施工企业等用户，该设备的价值主要体现在三个方面：首先是检测效率大幅提升，相比传统的电桥法、声测法等检测方式，故障定位时长可缩短70%以上，减少现场作业人员的工作量，提升抢修效率，降低运维人力成本；其次是检测精度高，≤0.2%的定位误差可大幅减少后续开挖排查的范围，降低施工成本，减少对周边公共设施的影响；第三是系统兼容性强，检测数据可导出为通用格式，对接企业现有的运维管理平台、电缆全生命周期管理系统，实现故障数据的统一存储和分析，为后续运维优化提供数据支撑，整体投入可通过运维成本的降低在1~2年内收回，具备较高的投资回报率。对于G端电网单位、轨道交通运营单位、核电运维单位、市政运维单位等用户，该设备的价值主要体现在三个方面：首先是标准合规性强，符合国内外多项行业标准，满足政府采购的资质准入要求，检测数据可直接纳入官方运维档案，符合监管要求；其次是系统对接能力强，可对接电网PMS生产管理系统、地铁综合运维平台、核电设备管理系统等政务类、公共服务类管理系统，满足数字化运

奥地利BAUR SSG 2100冲击电压发生器相比常规电缆故障检测设备，具备多维度的性能优势，可有效提升检测效率、降低检测成本。首先故障覆盖范围全面，可同时检测高欧姆、低欧姆、间歇性三类常见电缆故障，解决了传统设备无法检出间歇性隐伏故障的痛点，避免重复停电排查的资源浪费；其次电压调节灵活性强，0-8kV、0-16kV、0-32kV三档无级调压设计，可适配6kV到35kV不同电压等级的高中低压电缆测试需求，无需额外搭配升压设备，减少配套设备的采购成本；第三检测效率更高，2048Ws的最大冲击能量可快速击穿各类高阻、闪络性故障，配合10次/分钟、20次/分钟两档可调脉冲频率，预定位阶段可通过高频率脉冲快速扫描全线路，将故障范围缩小到百米级，精定位阶段使用单次脉冲模式可将故障点定位误差控制在1米以内，大幅缩短故障排查时间，对于工业企业而言可减少停电停产带来的经济损失，显著提升运维投入的ROI；第四兼容性优异，预留的SA32系统耦合器控制输出端，可与BAUR全系列电缆故障定位系统、国内主流品牌的声磁同步定点仪、电缆路径仪等设备搭配使用，无需替换现有检测设备即可提升整体检测能力，降低设备升级成本
