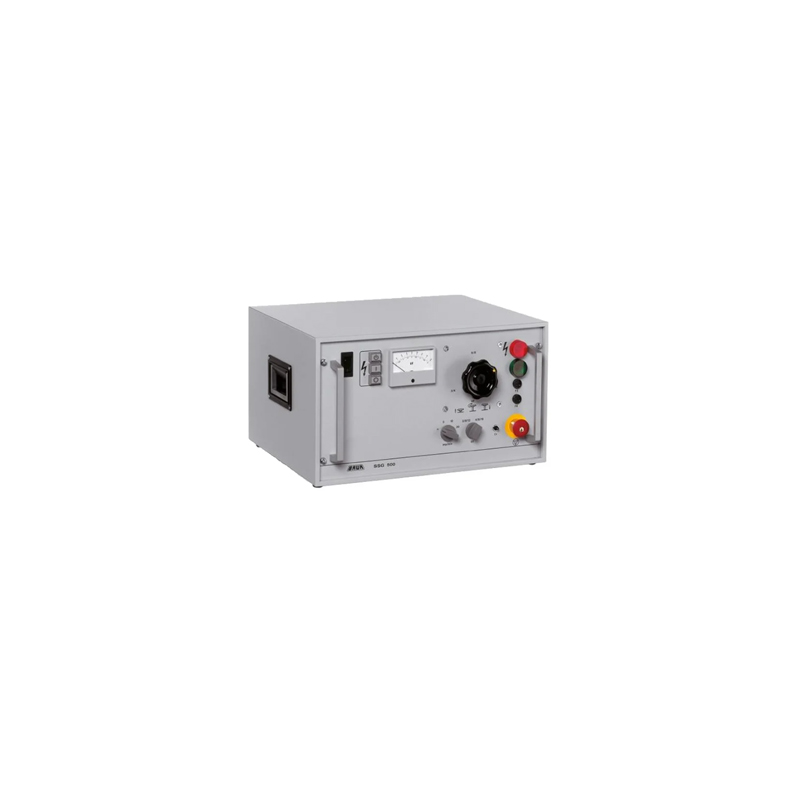

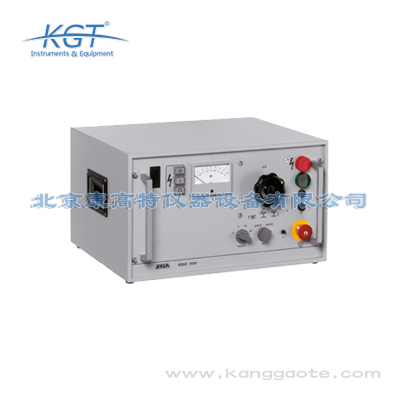

奥地利BAUR SSG 500冲击电压发生器

SSG 500冲击电压发生器主要用于电力电缆故障定位，适用于以下场景： **电网运维应用**： - 城市供电电缆故障抢修 - 农村配电电缆故障定位 - 地下电缆网络维护 - 电缆故障普查 **发电和变电站**： - 厂用电缆故障检测 - 变电站进出线电缆测试 - 发电机引出线电缆维护 **工业应用**： - 工厂高压电缆故障定位 - 矿山电缆故障检测 - 港口岸电电缆维护 **建筑领域**： - 楼宇配电电缆故障 - 地下室电缆故障定位 - 大型建筑电气维护 **轨道交通**： - 铁路信号电缆故障检测 - 牵引供电电缆维护 - 接触网供电电缆测试 **电缆施工企业**： - 新装电缆故障检测 - 电缆敷设后交接试验 - 电缆故障抢修服务

SSG 500冲击电压发生器在安全设计方面符合EN 50191标准，配备完善的安全保护功能。 **电气安全控制**： - 符合EN 50191电气安全标准 - 配备安全联锁装置 - 开门自动切断高压 **自动放电功能**： - 测试结束后自动放电 - 防止残余电压造成触电 - 保护操作人员安全 **接地设计**： - 接地分离设计 - 独立的接地连接 - 确保设备金属外壳接地 **全封装结构**： - 高压部分全封装 - 防止意外接触带电部件 - 提高使用安全性 **紧急关闭接口**： - 支持外部紧急关闭 - 可接入控制系统 - 紧急情况下快速切断高压 **故障保护**： - 短路保护 - 过载保护 - 防止设备损坏 **安全操作要求**： - 操作人员需经过专业培训 - 严格遵守操作规程 - 佩戴适当防护装备

SSG 500冲击电压发生器的主要技术规格： **电气规格**： - 输出电压直流：16 kV - 冲击电压：4/8/16 kV或3/6/12 kV可选 - 冲击能量：512 J（4/8/16kV模式）或288 J（3/6/12kV模式） - 直流输出电流：4kV时480mA，16kV时120mA - 脉冲频率：10或20次/分钟 - 电压测量精度：1.5% **输入电源**： - 电源电压：220-230V，50/60Hz - 可选110-120V或240V（需外接自耦变压器） - 最大功耗：1500VA（短路时） **环境规格**： - 工作温度：-10°C至+50°C - 存储温度：-20°C至+60°C **物理规格**： - 尺寸：500×290×390 mm - 重量：约48 kg - 19英寸外壳设计 **安全认证**： - CE认证 - 符合低电压指令2014/35/EC - 符合电磁兼容指令2014/30/EC **标准配置**： - SSG 500主机 - 5m高压电缆 - 3m接地电缆 - 2.5m电源电缆 - 说明书 **可选配件**： - 19英

SSG 500是奥地利BAUR公司推出的专业冲击电压发生器，用于电缆故障定位。 **输出电压规格**： 1. **直流电压输出**： - 最大直流电压：16 kV - 可用于电缆测试和外护套测试 - 直流输出电流：4kV时480mA，16kV时120mA 2. **冲击电压输出**： - 标准模式（4/8/16 kV）：可选4kV、8kV、16kV - 低压模式（3/6/12 kV）：可选3kV、6kV、12kV - 通过档位切换选择不同电压级别 **冲击能量**： - 4/8/16 kV模式：最大512 J - 3/6/12 kV模式：最大288 J - 高能量确保高阻和间歇性故障可靠击穿 **脉冲频率**： - 可选10次/分钟或20次/分钟 - 支持手动和自动冲击模式 **电压测量**： - 内置电压测量仪 - 三种显示范围：0-4kV、0-8kV、0-16kV - 测量精度：1.5% **应用范围**：SSG 500的多种电压和能量设置使其能够适应不同类型电缆的故障定位需求，从小截面低压电缆到大截面中压电缆都能处理。

SSG 500冲击电压发生器是电缆故障定位系统的重要组成部分，配合精确定位系统使用。 **工作原理**： 1. **预定位阶段**：SSG 500产生高压冲击脉冲 2. **故障击穿**：高能量脉冲使电缆故障点绝缘击穿 3. **声磁定位**：配合声磁定位仪检测放电声音和磁场 4. **精确定位**：确定故障点的精确位置 **适用电缆类型**： - 低压电力电缆 - 中压电缆（取决于系统配置） - 各种绝缘类型电缆 **故障类型处理**： - 高阻故障：SSG 500的高能量可击穿高阻故障 - 间歇性故障：冲击模式可激活间歇性故障 - 低阻故障：直流电压输出可进行测试 **配合BAUR protrac系统**： - SSG 500与BAUR protrac精确定位系统配套使用 - 实现从预定位到精确定位的完整流程 - 提供完整的电缆故障定位解决方案 **现场使用流程**： 1. 初步判断故障类型和位置 2. 连接SSG 500至电缆 3. 设置合适的电压和模式 4. 启动冲击发生器 5. 使用定位仪确定故障点 6. 开挖修复
