奥地利BAUR Syscompact 400 portable电缆故障定位仪

Syscompact 400与ATG 2同属奥地利BAUR的电缆故障产品，但角色不同。ATG 2是专门的烧穿电源，负责把高阻与间歇性故障预处理成低阻故障；而Syscompact 400是一套包含预定位与精定点的完整便携系统，侧重于从测量到定点的全过程。二者可以组合使用：当遇到顽固高阻故障时，先用ATG 2烧穿降阻，再交给Syscompact 400做反射预定位与声磁精定点。对于已有脉冲反射类设备的用户，单独添置ATG 2即可补齐烧穿短板；若需要一揽子移动定位能力，则Syscompact 400更合适。结合故障特征与已有装备来配置，能避免重复投资。明确每类设备的分工，是构建高效故障处理体系的基础。理清两类设备的分工，是搭建高效电缆故障处理体系的第一步。对多数班组而言，先补齐最薄弱的环节，往往比一步到位购置全套更务实，也更能尽快见效。先把最薄弱的环节补齐，通常比一步到位更见实效，也能让有限投入更快见到回报。

Syscompact 400通过无线局域网控制TDR测量，使操作人员可以脱离机身按键，在平板或笔记本上远程设定与读取，提升了操作的便捷性与观察舒适度。集成式CAT IV每六百伏隔离滤波器则让设备能够在带电电缆上直接做时域反射测量，不必先停电即可获取电缆状态，这对抢修排程意义重大。两项能力结合，既改善了人机交互，又扩展了可测量的工况边界。在不宜立即断电的线路上，带电预定位能帮助快速判断故障区间，减少盲目试拉。对于繁忙的配网，这种能力意味着更短的研判时间。理解这些特性的适用条件，有助于在复杂现场发挥设备最大效用。远程控制与带电测量叠加，使操作人员既能远离高压危险，又能在不停电状态下研判故障，兼顾了安全与效率，是这套系统区别于传统方案的重要之处。安全与效率兼得，正是现代电缆定位设备的应有追求，也更符合现场需要。

Syscompact 400的冲击电压发生器SSG 1100提供零到八千伏、零到十六千伏与零到三十二千伏三档输出，标准冲击能量最高为一千一百焦耳。通过选配更高等级的发生器，能量可提升到一千五百四十焦耳甚至两千零五十焦耳，脉冲序列支持每分钟十次或二十次冲击，也允许单次冲击。直流电压最高为三十二千伏，最大输出电流在烧穿模式下为零到八千伏时的五百六十毫安，选配SSG 1500或SSG 2100时可达八百五十毫安。这些指标足以驱动中低压电缆产生可观测的放电与燃弧信号。了解电压与能量档位，有助于按电缆类型选择合适的冲击强度。合理设置既能保证信号清晰，也避免过度冲击损伤电缆本体。掌握电压与能量档位的对应关系，是合理施加冲击、取得清晰放电信号的前提，也能在保护电缆本体与控制成本之间取得平衡。用得准，才护得住电缆本体，也省得反复返工浪费时间。

操作Syscompact 400前必须确认接地可靠，接好十米高压连接电缆与带接地鳄鱼钳的接地线，并在上电前检查联锁与警示装置。设备虽支持CAT IV每六百伏带电测量，但操作仍须遵守高压安全规程，冲击放电时人员应保持安全距离。运行温度应控制在零下十到正五十摄氏度，避免超出范围影响性能。转运时注意机架滚轮与手柄，防止倾覆损伤内部仪器。长期存放保持储藏温度与湿度要求，定期核查高压与接地部件。冲击参数应依据电缆电压等级设定，避免过强。把安全与保养要求落到实处，才能在高电压环境下稳定运行。规范的现场管理，是避免意外的重要前提。在高电压环境下，任何疏忽都可能酿成事故。把接地、联锁、参数设定与转运要求逐项落实，是安全完成故障定位的基本保障，必须常抓不懈。唯有把每一条安全规矩变成习惯，高危作业才真正可控，不出意外。

Syscompact 400的预定位依托脉冲反射测试仪IRG 400实现，支持多种成熟方法。最基础的是TDR脉冲反射法，可用于单相与三相测量；进阶的Step TDR阶跃反射法能捕捉更细微的阻抗变化。针对高阻与闪络故障，系统提供SIM与MIM二次及多路脉冲检测法，以及ICM冲击电流法，这些方式在燃弧或冲击条件下提取故障距离。设备还提供Decay衰变法作为选项，进一步丰富预定位手段。IRG 400的采样率达到四百兆赫，距离分辨率在传播速度的一半为八十米每微秒时可达零点一米，显示范围覆盖十米到一千公里。多种方法组合，使系统能够应对从低阻到高阻、从短缆到长线的各类预定位任务。从低压脉冲到冲击电流，多种预定位手段互为补充，使系统能够灵活应对不同阻值与时长的故障，提升一次定位的成功率与可靠性。把多种方法用活，再复杂的故障也能定位得又快又准，切实少走弯路。整体效率也因此得到明显提升。

Syscompact 400的精确定点需要配合BAUR protrac声磁定位系统实现，利用声波与磁场的时差在地面锁定故障点，也可采用跨步电压法定位电缆护套故障。预定位给出故障区间后，冲击电压发生器施加高压使故障点放电，声磁接收器沿路径搜寻放电声响与磁场突变的位置，即为精确故障点。IRG 400的预定位精度为百分之零点一，分辨率达零点一米，为精定点提供了可靠起点。测量结果可在控制设备中保存与回放，必要时导出形成记录。把预定位区间与实地声磁信号相互印证，能提高定点准确率。完整的测量链条，使从发现故障到开挖修复的全过程更加高效可信。把预定位的区间与实地声磁信号相互印证，能够显著提高最终定点的准确率，减少盲目开挖。完整的测量链条让抢修从发现到修复更加高效可信。把预定位与声磁信号多做印证，开挖才有底气，修复也才更果断，少做无用功。

Syscompact 400支持通过安装BAUR App BUI-F的平板电脑，或安装BAUR软件4的笔记本电脑来控制测量，操作方式灵活。使用时将控制设备接入系统，借助无线局域网控制IRG 400的TDR测量，并根据电缆长度调节增益，使远端声磁信号显示更清晰。脉冲反射、冲击与定点流程都可在软件界面中按向导执行，电缆数据库帮助快速调用历史参数。测量数据可保存在控制设备中长期留存与回放。这种图形化操作降低了现场门槛，也便于把结果导出归档。对于习惯移动作业的人员，平板方案尤为轻便。把软件功能用熟，能让整个定位流程更加顺畅可控。图形化的控制方式降低了现场操作的门槛，使经验深浅不同的人员都能较快上手。把软件用熟，整个定位流程会更加顺畅，也便于把数据沉淀为团队资产。图形化上手快、数据留得住，团队的整体排查能力也就在一次次实战中慢慢长起来。

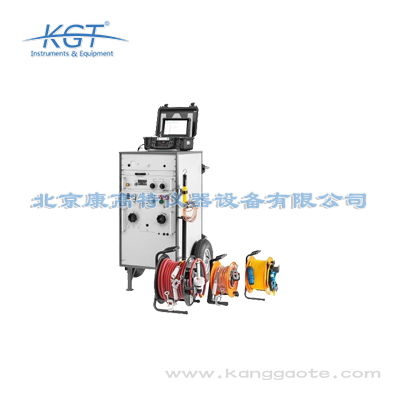

奥地利BAUR Syscompact 400便携式电缆故障定位仪是一套专为电缆故障预定位与精确定点设计的便携式系统，最大特点是不依赖车载安装，可以随车或人力移动到现场直接作业。它把脉冲反射、冲击电压与声磁定点等能力整合在带重载滚轮的十九英寸机架内，适合电力抢修、市政管网与野外应急排查。设备由奥地利BAUR公司研制，标准冲击能量最高可达一千一百焦耳，直流电压测试可达三十二千伏，能够覆盖中低压电缆的多数故障处理需求。通过平板电脑或笔记本电脑即可控制测量，配合专用软件提升操作便利性。对于需要频繁转场、又要求完整定位能力的班组，这种一体化便携方案兼顾了机动性与功能性，是电缆运维的实用装备。在配网与厂区的日常抢修中，这套可移动方案能够把定位能力直接送到故障现场，减少等待与转场带来的成本。

Syscompact 400的整机防护等级为IP22，能够防止垂直方向滴落的水与较大固体异物，适合一般室内外作业环境。它在带电测量方面具备突出能力：集成式隔离滤波器达到CAT IV每六百伏等级，支持在带电电缆上进行TDR测量，无需先停电即可观察电缆状态，显著提升抢修安全性与效率。系统电源可适配二百二十到二百三十伏、一百一十到一百二十伏以及二百四十伏等多种规格，配合自耦变压器覆盖不同地区。设备符合CE相关指令，满足低电压、电磁兼容与环境要求。运行温度为零下十到正五十摄氏度，储藏温度为零下二十到正六十摄氏度。这些设计让系统在不同气候与供电条件下都能稳定投用，适应复杂的现场工况。带电测量与多电压适配让系统能够适应复杂现场，而标准符合性则保证了测试结果在审核中的可信度，二者缺一不可。二者结合，现场作业才既好用又可信，结果经得起审核推敲。

Syscompact 400面向需要现场移动抢修的场景，例如城市配网故障、厂区电缆突发中断、市政管廊排查以及野外输电线路应急。它强调无需固定车载安装，是因为整套系统装在有重载滚轮和手柄的十九英寸机架内，重量从一百四十公斤起，两人即可推动转移，也可用普通车辆运输。相比必须装在专用工程车上的固定式系统，它到达现场后开箱即用，不受车辆调度限制。对于抢修点多、路线分散的运维单位，这种机动性意味着更快的响应速度。配合十米高压连接电缆与接地线，它能在狭窄井道与开阔场地都展开工作。把定位能力送到故障最近处，是缩短停电时间的关键。把系统装进带滚轮的机架，意味着它既能随车奔赴远处，也能在井道与站内灵活挪动，真正做到了哪里有故障就到哪里去。良好的机动性正是它在应急抢修现场最被看重的特质，也是其区别于车载系统的关键。
