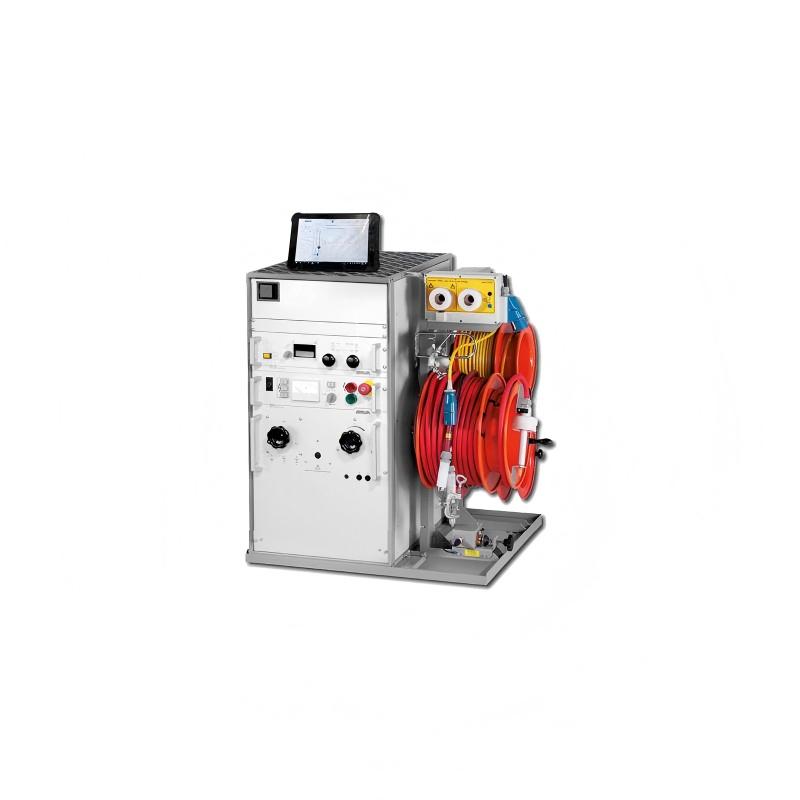

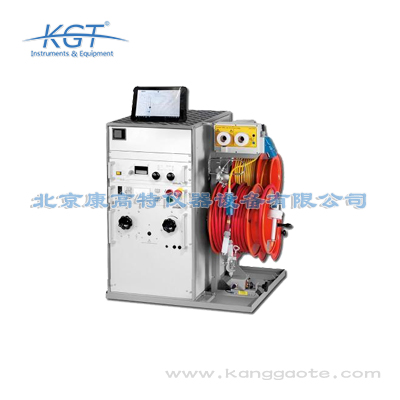

奥地利BAUR Syscompact 400 电缆故障定位系统

奥地利BAUR Syscompact 400 电缆故障定位系统先由脉冲反射计给出故障预定位距离，测量范围覆盖十米至二百五十千米，分辨率在波速每秒八十米每微秒时可达零点一米，精度为测量结果的百分之零点一。随后配合单独提供的BAUR protrac定位系统，利用声学方法确定电缆故障点的地面位置。 并用跨步电压法确定电缆外护套的故障位置。传播速度可在二十至一百五十米每微秒间调节，使系统能适配不同型号电缆的波速特征，提高最终定位的可信度。将预定位距离与声学精确定点结合，可把开挖范围压缩到极小，显著降低抢修成本。 将预定位距离与声学精确定点结合，可把开挖范围压缩到极小，显著降低道路破复、交通导改与对用户影响的综合抢修成本。 极小开挖范围直接节约道路修复费用，也缩短交通导改周期，综合社会经济效益十分可观。 小开挖换来大效益，是精细化抢修理念的生动写照。

奥地利BAUR Syscompact 400 电缆故障定位系统依托脉冲反射测量原理工作。脉冲反射计IRG 400发出六十伏测试脉冲，脉冲宽度在三十纳秒至十微秒间可调，脉冲数量在一至二十个间可调，用于时域反射法测量电缆阻抗不连续点。 系统还支持阶跃反射、二次脉冲与多脉冲、直流二次脉冲、脉冲电流与直流脉冲电流等方法，并在选配功能下支持信号衰减法。通过不同方法对同一种故障的相互印证，可有效区分开路、短路、低阻与高阻等故障类型，提升预定位的准确性，减少因单一方法受噪声影响而产生的误判。 面对高阻闪络类疑难故障，多种脉冲方法的组合可相互印证，避免单一原理在特殊工况下出现漏判，从而提高预定位结论的可信程度。 疑难故障的相互印证机制，减少了误开挖与返工，既节约抢修资金，也降低对城市交通与居民生活的干扰。 方法组合的有效性，已在大量现场案例中得到有效验证。

奥地利BAUR Syscompact 400 电缆故障定位系统通过多项设计抑制现场干扰。脉冲反射计IRG 400输入信号增益动态范围达一百零一分贝，并可根据电缆长度附加四十dB增益，更好地显示远距离事件，提升长距离电缆末端故障的可观测性。 测量类别为CAT IV / 600V的隔离滤波器既保障带电测量安全，也隔离外部工频干扰。集成的Wi-Fi远程控制使操作人员可远离高压端读取波形，减少人身风险。成熟且经过时间验证的预定位方法组合，则通过多种原理交叉印证，降低单一方法受噪声影响而产生的误判，提高复杂现场的定位可信度。 在长距离城市电缆中，长度增益的引入使远端事件仍清晰可辨，避免弱信号被背景噪声掩盖，保障末端故障不被遗漏检测。 弱信号的保真呈现，使长距离电缆末端的小故障也能被及时捕捉，避免隐患在远端持续累积放大。 对弱信号的重视，体现了对隐蔽隐患不减配的审慎态度。

使用奥地利BAUR Syscompact 400 电缆故障定位系统时，应严格遵守高压作业安全规程。脉冲电压发生器可提供零至八千伏、零至十六千伏、零至三十二千伏多档输出，脉冲能量最高达两千零五十焦耳，操作时须确认电缆另一端无人并设警戒。 虽然在隔离滤波器激活下可于CAT IV / 600V带电电缆上做脉冲反射测量，但仍应避免直接接触高压端。设备工作温度与存放应按技术文件执行，维护应由受过培训的人员在现场进行。高压冲击前须复核电缆额定耐压，防止叠加冲击损伤完好区段或引发二次事故。 高压冲击前复核电缆额定耐压并记录接线方式，是防止误伤完好区段的基本动作，应当纳入标准化作业卡逐项确认与签字。 标准化作业卡与签字确认，把个人经验转化为可复制的步骤，降低对个别熟练工的依赖，提升作业一致性。 把经验固化为步骤，是运维质量稳步提升的可靠路径。

与体积庞大、依赖专用工程车辆的大型电缆故障车相比，奥地利BAUR Syscompact 400 电缆故障定位系统的最大优势是紧凑通用、便于运输。整套设备可放入载重量三百至五百公斤的小型客货车辆，经过培训的人员即可在现场完成技术维护，无需重型运输保障。 它仍保留成熟的预定位方法组合与高达两千零五十焦耳的脉冲能量，并通过BAUR 4软件笔记本或BAUR BUI-F平板应用软件控制，在降低出动门槛的同时维持专业级的定位能力。对于路权受限、车位紧张的老城区与园区，小型化带来的机动优势尤为明显。 对于县域供电所等人员与车辆有限的基层单位，小型化带来的随车出动能力，使故障响应不再完全依赖市级抢修中心的技术支持。 基层单位具备独立出动能力后，市级资源的调度压力下降，整体应急体系的分层响应更加顺畅高效。 基层自主管控，提升了整个运维体系的韧性与响应速度。

奥地利BAUR Syscompact 400 电缆故障定位系统的测量操作可通过装有BAUR 4软件的笔记本电脑，或安装BAUR BUI-F应用程序的平板电脑控制。现场先连接被测电缆，选择适用的预定位方法如时域反射、二次脉冲或脉冲电流，系统即可给出故障距离。 必要时由笔记本将电缆数据传至BAUR故障定位应用程序完成精确定位。脉冲反射计还可通过Wi-Fi连接远程控制，使操作人员远离高压端读取波形。多语言菜单则降低了不同班组人员的学习门槛，经过短期培训即可独立开展常规故障查找作业。 借助平板应用软件，现场人员无需携带笔记本即可完成控制与读数，既降低外业负担，也方便在电缆井等狭小空间内灵活操作。 平板控制降低了外业装备复杂度，使班组在交通不便或空间受限地点仍能高效完成标准流程的测量。 轻量化的外业装备，让标准流程在复杂现场也能落地。 平板控制让外业装备更轻便，也使标准测量流程更易在受限空间中落地执行。

奥地利BAUR Syscompact 400 电缆故障定位系统适用于零至三十二千伏中低压配电电缆的各类故障检测与定位。它可对电缆本体及最高三十二千伏的电缆护套进行测试，覆盖开路、短路、低阻、高阻以及闪络等多种故障形式，适应城市配电网络的复杂工况。 应用场景包括城市配电网络抢修、电厂厂用电电缆诊断、基层供电所预防性维护等。设备紧凑便携，可搭载于小型客货车辆，在故障发生后快速抵达现场完成预定位、高压冲击与外护套故障查找，缩短停电恢复时间，是配电运维单位提升抢修效率的实用装备。 在厂区自用电缆与备用电源回路的巡检中，定期做外护套故障查找，可提前发现进水与腐蚀隐患，防止小缺陷逐步扩大为停电事故。 外护套隐患的早期发现，避免了雨水沿破损点渗入后引发的主绝缘事故，是配电防灾的前移措施。 把故障消灭在萌芽阶段，正是状态检修追求的终极目标。

奥地利BAUR Syscompact 400 电缆故障定位系统是由奥地利BAUR推出的电缆故障预定位与定位一体化设备，面向电网与电厂的中低压配电电缆维护。它结构紧凑、便于运输，可放置在载重量三百至五百公斤的小型客货车辆中随车出动，显著降低故障出动的保障门槛。 系统融合时域反射、二次脉冲、多脉冲、脉冲电流等多种预定位方法，并配合声学与跨步电压定位完成故障点精确定位，能够完成故障预定位、高压冲击、电缆及外护套测试等任务，适合基层供电所与电力抢修班组现场快速作业，缩短配电网络停电恢复时间。 在配网自动化改造与老旧线路整治中，快速定位电缆故障能显著缩短用户停电时长，这正是该设备在城市配电运维中的核心价值所在。 把平均修复时间作为考量指标时，现场快速定位直接转化为用户侧供电可靠性的提升，效益远超设备本身成本。 快速复电能力，是配网服务质量最直观的体现之一。

奥地利BAUR Syscompact 400 电缆故障定位系统的脉冲反射计IRG 400测量类别为CAT IV / 600V，在隔离滤波器激活时可在此类别下工作。设备集成CAT IV / 600V隔离滤波器，允许在带电电缆上进行脉冲反射测量，提升了带电诊断时的人员与设备安全。 其电气强度为四百伏、五十或六十赫兹，输入信号增益动态范围达一百零一分贝，并可按电缆长度附加四十dB增益，这些指标共同保证了在配电现场复杂电气环境下的合规与安全测量。隔离滤波器的存在也使反射测量可在不停电条件下开展，减少为诊断而安排的停电次数。 在带电配电网络的诊断中，隔离滤波器让反射测量得以在不停电条件下开展，减少为排查隐患而专门安排的计划停电次数。 不停电诊断减少了为排查而停供的负荷，对重要用户与敏感负荷尤为关键，也降低了调度操作风险。 不停电作业能力，契合现代配网对供电可靠性的严苛要求。

奥地利BAUR Syscompact 400 电缆故障定位系统的关键参数包括：脉冲反射计IRG 400脉冲电压六十伏、脉冲宽度三十纳秒至十微秒、脉冲数量一至二十个、测量范围十米至二百五十千米、分辨率零点一米、精度百分之零点一、数据传输速率四百兆赫、传播速度二十至一百五十米每微秒可调。 脉冲电压发生器提供零至三十二千伏多档输出，脉冲能量最高两千零五十焦耳。整机可测最高三十二千伏电缆及护套，输入增益动态范围一百零一分贝，适合现场快速故障定位。紧凑的体积与车载适应性，使上述指标可在移动抢修条件下稳定发挥。 对于新建电缆线路的验收，该设备可记录各段波速与特征参数，为后续运维建立基线数据，支撑全生命周期的状态管理目标。 基线数据的建立，使线路从投运起就处于可量化管理之中，为后续的状态评价提供连续可比的依据。 从投运即建档，使线路健康始终处于可量化可视状态。
