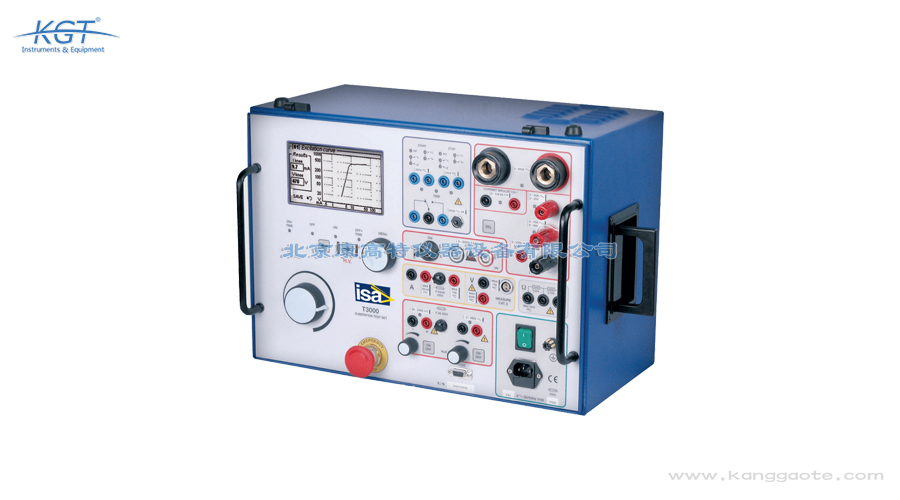

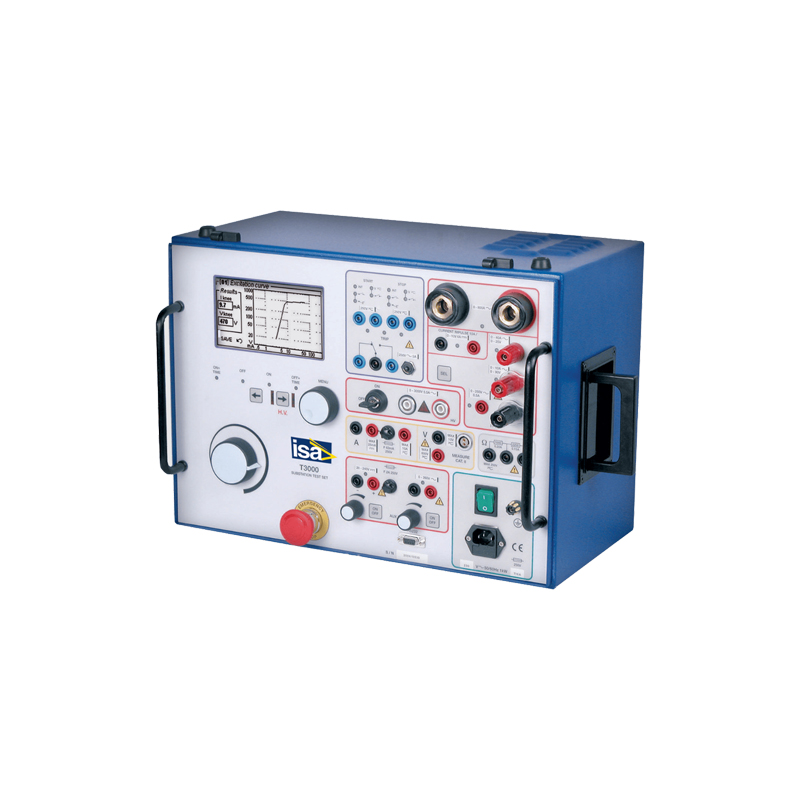

意大利ISA T 2000电流互感器测试仪

意大利ISA T 2000电流互感器测试仪可以执行许多不同的测量，例如饱和度，比率和极性测试以及CT绕组电阻测试。现在热卖中，如需购买，可通过客服热线联系我们！

T 2000电流互感器测试仪产品简介：
•T 2000电流互感器测试仪可以执行许多不同的测量，例如饱和度，比率和极性测试以及CT绕组电阻测试。
•T 2000电流互感器测试仪以其高精度和便携性而受到电气工程师的高度评价。

T 2000电流互感器测试仪产品特点：

• 多功能系统，用于测试变电站设备，如：电流、电压和功率变压器，过电流保护继电器，电能表和传感器

• 一次注入测试能力

• 3000 V AC 高压测试

• 生成高达800 A（可选：2000 - 3000 - 4000 A）

• 微欧表功能（可选）：高达400 A DC

• 大图形显示屏

• 测试结果和设置保存在本地存储器中

• RS232接口用于PC连接

• 紧凑轻便

应用

下表列出了可以在电流互感器（CT）和电压互感器（VT）、功率变压器（PT）、接地网（GR）上执行的测试。

描述

T 2000 是变电站调试和维护期间所有测试操作的独特解决方案，因为它允许执行过电流继电器、电流和电压互感器的测试。此外，T 2000 还集成了强大的多功能表和相位角表，以及示波器功能。

其他设备
定时器
传感器
电能表

一次电流注入测试仪

电流互感器测试

• CT 变比和极性 - 电压法
  输出：90V, 250V 或 3000 V AC
  测量：10 V AC

• CT 变比、极性和负载 - 电流法
  输出：800 A AC
  测量：10 A AC, 10 V AC

• CT 负载二次侧：
  输出：10 A 或 40 A AC
  测量：10 V AC

• CT 励磁曲线
  输出：90V, 250V 或 3000 V AC
  内部测量


T 2000

• 绕组电阻
  输出：6 A DC
  测量：10 V DC

text{[01] 绕组或负载电阻} ]

• 耐压测试
  输出：3000 V AC
  内部测量

text{[01] 耐压测试} ]

VAC 17001700 V

电压互感器测试

• VT 变比和极性
  输出：3000 V AC
  测量：低或高交流电压 - 10 V AC 或 600 V AC

text{变比和极性} ]

• VT 负载
  输出：10 A AC
  测量：低或高交流电压 - 10 V AC 或 600 V AC

text{负载二次侧} ]

• 耐压测试
  输出：3000 V AC
  内部测量

text{耐压测试} ]

一次电流注入测试仪

• 电子电压互感器的变比
  输出：3000 V AC
  测量：10 V AC

电子电压互感器
标称值
结果
标称值 10000 V
V一次 2500 V
V二次 0.265 V
二次电压 100 V
变比 9803
变比 % 2.00
误差
极性 OK
保存
外部 V10V
外部 V600V

功率变压器测试

• 每抽头变比
  输出：3000 V AC
  测量：低或高交流电压 - 10 V AC 或 600 V AC

每抽头变比
标称值
结果
标称值 1300 V
V一次 1500 V
二次电压 100 V
V二次 2.5
V二次 1.57 V
外部 V10V
外部 V600V
变比 160.0725
变比 % 1.000453
保存
误差

• 静态和动态抽头切换器电阻测试
  输出：6 A DC
  测量：10 V DC

11 抽头切换器触点电阻
外部 V 3.15 V
内部 I 2.41 A
电阻 1.45 A
时间 50 ms
跳闸 3.35 Ω
保存
测试
mB

保护继电器测试

• 一次注入
  输出：800 A
  输入：定时器

IAC 605.0 A
AC 辅助 57.8 V
DC 辅助 110.0 V
时间 10.50 s

外部 I ...
外部 V ...

• 二次注入
  输出：800 A, 40 A 或 10 A
  输入：定时器

IAC 9.75 A
AC 辅助 57.8 V
DC 辅助 110.0 V
时间 1.533 s

外部 I ...
外部 V ...

T 2000

系统描述

T 2000 包括一个多路发生器，具有六个输出：高交流电流；低交流电流；低直流电流；电流脉冲；高交流电压；低交流电压。所选输出可调节并在大图形LCD显示屏上显示。通过多功能控制旋钮和图形LCD显示屏，可以进入MENU模式，该模式允许控制所有功能，并使T 2000 成为功能*强大的测试设备，具有手动和自动测试能力，并可通过RS232接口将测试结果传输到PC。这些结果可以通过强大的TDMS软件记录、显示和分析，该软件适用于所有WINDOWS版本，从WINDOWS 98开始。

注意：WINDOWS 是 MICROSOFT 公司的商标。

其他功能包括：

• 示波器功能：可以显示测量的电流和电压波形；

• 两个独立的测量输入，用于电流和电压，每个输入具有高和低输入，允许测量CT或VT输出或任何其他源；

• 可选的热敏打印机可以立即打印CT饱和曲线和其他测试结果；

• 仪器安装在可运输的铝制箱中，配有可拆卸的盖子和手柄，便于运输。
