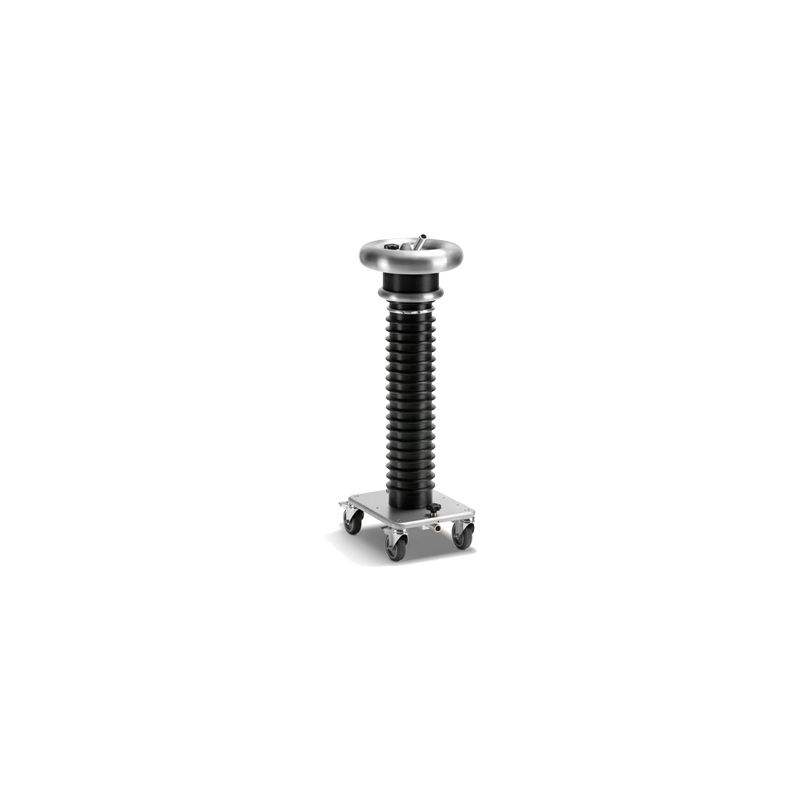

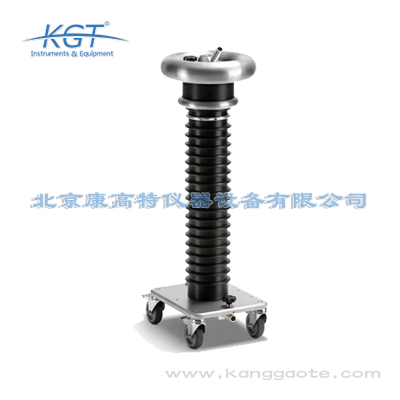

奥地利B2 TD120-MC高压电缆介损诊断系统

奥地利B2 TD120-MC高压电缆介损诊断系统针对不同类型的用户可提供差异化的核心价值：对于G端用户（包括电网公司、市政管理部门、核工业单位、轨道交通运营单位）而言，首先该设备符合所有国内国际相关行业标准，满足政府采购的资质要求，检测数据具备合规性，可作为试验报告、运维决策的法定依据；其次该设备的检测精度高、抗干扰能力强，可大幅提升高压电缆的缺陷检出率，提前发现潜在的绝缘隐患，减少电缆故障引发的大面积停电、轨道交通停运、核设施安全隐患等公共安全事件，保障公共服务的稳定性，符合公共安全管理的要求；同时该设备的标准化对接能力可纳入智慧运维体系，提升公共设施的数字化管理水平。对于B端用户（包括化工、冶金、水务、大型制造业、新能源企业）而言，首先该设备的高缺陷检出率可提前发现电缆的潜在缺陷，避免非计划停机造成的生产损失，通常1-2次成功的隐患排查避免的停机损失即可覆盖设备采购成本，投资回报率高；其次该设备的一体化设计、智能分析功能可大幅提升检测效率，降低运维人员的工作量，减少对专业检测人员的依赖，降低运维成本；同时该设备支持带电检测模式，无需中断生产供电，减少检测对正常生产经营的影响，对于连

奥地利B2 TD120-MC高压电缆介损诊断系统相比传统单一功能的介损检测设备，具备四大核心技术优势：第一是一体化集成优势，常规介损检测仅能测量整体介损值，无法检测局部放电缺陷，该设备集成宽频介损谱、超高频局放检测两大功能，仅需一次接线即可完成电缆整体老化评估、局部缺陷定位全流程检测，检测效率比传统设备提升30%以上，减少现场接线的安全风险；第二是检测精度与抗干扰优势，常规介损检测精度普遍为±0.001，该设备介损精度可达±0.0001，同时内置四级数字滤波算法，可过滤变电站、牵引变电所等强电磁干扰场景的环境干扰，在1000kV特高压变电站周边也可稳定输出准确检测数据；第三是缺陷识别能力优势，常规设备仅能输出介损数值，需要人工判断绝缘状态，该设备内置10万+条绝缘缺陷数据库，可自动识别受潮、热老化、电树枝、水树枝、接头缺陷等12类常见电缆绝缘问题，自动给出老化等级与运维建议，无需专业数据分析人员即可得到明确检测结论；第四是场景适配优势，常规设备仅支持离线停电检测，该设备同时支持离线、带电两种检测模式，带电检测无需中断电缆供电，可减少停电带来的供电损失、生产损失，对于B端工业企业而言，可

奥地利B2 TD120-MC高压电缆介损诊断系统具备完善的系统对接能力，可适配不同用户的现有运维系统，无需额外的大规模数字化改造即可完成数据打通：首先系统采用标准化的通信协议，内置通用API接口，支持Modbus、MQTT、HTTP等主流工业通信协议，可与国内主流的电力PMS2.0生产管理系统、电网智慧运维平台、轨道交通综合监控系统、核电厂电缆老化管理系统、水务集团智能运维平台、工业企业MES生产管理系统、设备管理系统无缝对接，检测过程中的实时数据、最终检测报告可自动同步到现有运维系统中，无需人工录入数据，提升运维效率。其次数据格式符合国内行业标准，检测数据、报告格式符合DL/T 1879《电力试验数据交换规范》要求，可直接导入国内电力行业通用的试验报告生成系统，也可适配不同行业的内部报告格式要求，支持CSV、PDF、XML等多种格式的导出，满足不同用户的数据存储、归档需求。对于G端政府采购用户而言，该系统的标准化对接能力符合政务数字化、智慧运维平台的接入要求，可直接纳入城市公共设施智慧运维体系；对于B端工业企业用户而言，该系统可兼容企业现有运维系统，减少数字化改造成本，检测数据可直接

奥地利B2 TD120-MC高压电缆介损诊断系统适配目前国内所有主流类型的高压电缆，覆盖全行业的电缆检测需求：第一是通用电力电缆，包括10kV、35kV、110kV、220kV、500kV电压等级的交联聚乙烯（XLPE）绝缘电力电缆、油纸绝缘电力电缆、聚氯乙烯绝缘高压电缆，是电网、新能源电站、工业企业最常用的电缆类型，系统内置不同电压等级电缆的绝缘阈值标准，可自动匹配参数输出评估结果；第二是特种工业电缆，包括化工行业用耐腐高压电缆、冶金行业用耐高温高压电缆、煤矿用阻燃高压电缆等特种工业电缆，系统可根据电缆绝缘材质调整检测算法，保证检测精度；第三是核级电缆，包括核岛内核安全1级、3级（K1、K3级）高压电缆，适配核级电缆的老化评估标准，可识别核辐射环境下的绝缘老化状态；第四是轨道交通专用电缆，包括27.5kV铁路牵引供电交联电缆、地铁1500V直流供电电缆、车站35kV供电电缆等专用电缆，支持长距离隧道内电缆的无盲区检测；第五是市政公用电缆，包括水务泵站用阻燃高压电缆、垃圾焚烧发电厂用耐高温高压电缆、地下综合管廊用高压电缆等。该系统还支持带中间接头、户外终端、GIS终端的全段电缆检测，可

奥地利B2 TD120-MC高压电缆介损诊断系统采用宽频介损谱（FDS）与超高频局部放电（UHF-PD）联合检测的技术原理，解决了传统单一检测技术的能力短板，实现高压电缆绝缘状态的全面评估：首先是宽频介损谱检测原理，该技术通过向电缆绝缘层施加0.1Hz-1kHz不同频率的低压测试信号，测量不同频率下的介质损耗因数、电容值，绘制介损随频率变化的谱线曲线，不同类型的绝缘缺陷会呈现不同的介损谱特征，比如绝缘受潮会导致低频段介损明显升高，热老化会导致全频段介损均匀升高，通过将实测的介损谱曲线与标准绝缘曲线、数据库中的缺陷特征曲线对比，即可精准识别电缆的整体绝缘老化类型、老化程度，评估电缆的剩余使用寿命。其次是超高频局部放电检测原理，电缆内部的局部绝缘缺陷（比如电树枝、水树枝、接头接触不良）在电场作用下会发生局部放电，放电过程会辐射出300MHz-3GHz的超高频电磁波，系统通过耦合单元捕捉这些超高频信号，根据信号的到达时间差、幅值特征即可精准定位放电点的位置，判断局部缺陷的严重程度。两种检测技术联合应用，既可以评估电缆的整体老化状态，也可以定位微小的局部缺陷，解决了传统单一介损检测无法定位局部

奥地利B2 TD120-MC高压电缆介损诊断系统的核心技术参数覆盖检测性能、环境适配、兼容性三大维度：检测性能参数方面，介损测量范围为0-10%，测量精度±0.0001；电容测量范围为1nF-100μF，测量精度±0.5%；局放检测频率覆盖10kHz-1GHz，检测灵敏度1pC，缺陷定位误差小于0.5%；适用电缆电压等级为10kV-500kV，支持最长检测距离20km，适配交联聚乙烯、油纸绝缘、乙丙橡胶、核级特种电缆等所有主流高压电缆类型。环境适配参数方面，主机工作温度范围为-20℃-55℃，存储温度范围为-40℃-70℃，相对湿度适配范围为5%-95%无凝露，主机防护等级为IP65，可适应野外、隧道、地下管廊、核岛等复杂作业环境；电源输入支持宽压85V-265V交流，也可外接便携式直流供电模块，满足无外接电源场景的检测需求。兼容性参数方面，系统内置标准API接口，支持Modbus、MQTT通用通信协议，数据导出支持CSV、PDF、XML等标准化格式，符合DL/T 1879电力试验数据格式规范，可兼容国内主流的电力运维管理系统、轨道交通综合监控系统、核电厂电缆老化管理系统、工业企业智能

使用奥地利B2 TD120-MC高压电缆介损诊断系统开展现场检测时，需遵循以下注意事项以保证检测精度与作业安全：第一是检测前准备注意事项，首先要确认被检测电缆的电压等级、绝缘材质、长度、接头数量等基础参数，在系统中选择对应的检测模式与校准参数，检测前需使用标配的标准校准件对系统进行校准，确认设备测量精度符合要求；如果采用离线检测模式，需确认被检测电缆两端已与其他带电设备断开，做好安全接地措施，符合高压作业的安全规范要求；如果采用带电检测模式，需选用匹配电压等级的带电检测耦合单元，操作人员需具备高压带电作业资质。第二是现场检测环境注意事项，设备正常工作的环境温度范围为-20℃-55℃，相对湿度不超过95%无凝露，若环境温度超出范围需采用温度调控措施后再开展检测，雨雪天气下开展野外检测时无需额外防护，主机IP65的防护等级可应对小雨环境，强降雨环境下需采用遮雨措施；如果检测现场靠近大型变频器、特高压带电设备等强电磁干扰源，可开启系统的四级抗干扰滤波功能，保证检测数据的准确性；地下管廊、隧道等信号弱的环境下，系统可离线存储检测数据，待回到有信号的区域后再同步到运维系统。第三是检测操作注意事项

奥地利B2 TD120-MC高压电缆介损诊断系统的设计、生产、检测全流程符合多领域的国内国际行业标准，可满足不同行业的检测合规要求：国际标准方面，符合IEC 60270《高压试验技术 局部放电测量》、IEC 60840《额定电压30kV（Um=36kV）以上至150kV（Um=170kV）挤包绝缘电力电缆及其附件》、IEC 61442《额定电压5kV（Um=7.2kV）以上至30kV（Um=36kV）电力电缆系统的现场试验导则》、IEC 62895《高压电缆绝缘状态评估导则》等通用国际标准。国内标准方面，符合GB/T 3048.11-2007《电线电缆电性能试验方法 第11部分：介质损耗因数试验》、GB/T 7354-2018《高电压试验技术 局部放电测量》、DL/T 474.3-2018《现场绝缘试验实施导则 第3部分：介质损耗因数试验》、DL/T 1576-2016《10kV～500kV电缆线路运行规程》等电力行业通用标准；同时适配不同行业的专项标准，包括核工业EJ/T 1151《核级电缆老化监测和寿命评估导则》、轨道交通TB/T 3554《轨道交通牵引供电电缆试验方法》、市政水务

奥地利B2 TD120-MC高压电缆介损诊断系统的适用场景覆盖高压电缆全生命周期的检测需求，跨多个行业落地：第一是电力行业场景，包括电网公司10kV-500kV输电、配电电缆的周期性预防性试验，新建电缆线路的交接验收试验，故障电缆的缺陷定位与原因排查，也适用于新能源电站、储能电站的集电线路高压电缆检测；第二是核工业场景，可用于核岛内外K1、K3级核级高压电缆的老化状态评估，符合核工业EJ/T 1151电缆老化检测标准要求；第三是轨道交通场景，适用于城市地铁、市域铁路、高速铁路的27.5kV牵引供电电缆、车站供电高压电缆的日常运维检测，符合TB/T 3554轨道交通电缆试验标准；第四是水务环保场景，可用于市政供水、排水泵站的高压供电电缆检测，垃圾焚烧发电厂、污水处理厂的高压电缆绝缘状态评估；第五是工业企业场景，适用于化工、冶金、汽车制造、电子制造等大型工业企业的自备电网高压电缆检测，避免非计划停机。针对不同场景该系统可灵活切换检测模式，离线检测模式可实现最高精度的缺陷识别，带电检测模式无需中断电缆供电，可降低检测对正常生产、供电的影响，满足不同场景的差异化检测需求。

奥地利B2 TD120-MC高压电缆介损诊断系统是专门针对高压电缆绝缘状态评估开发的专业检测设备，核心功能涵盖四大类：第一是宽频介损谱检测，可通过不同频率的测试信号采集，精准识别电缆绝缘的整体老化状态，包括受潮、热老化、化学腐蚀等共性缺陷，介损测量范围覆盖0-10%，测量精度可达±0.0001，远超常规介损检测设备的精度标准；第二是超高频局部放电检测，可捕捉电缆内部微小缺陷放电产生的超高频信号，局放检测灵敏度可达1pC，能精准定位直径1mm以内的局部绝缘缺陷；第三是缺陷智能识别与评估，系统内置超过10万条不同类型、不同电压等级电缆的绝缘状态数据库，可自动匹配检测数据给出绝缘老化等级、缺陷类型、剩余寿命参考值；第四是长距离电缆全段检测，支持最长20km的高压电缆无盲区检测，无需拆解电缆终端、中间接头即可完成全段检测。该系统可应用于电力、核工业、轨道交通、水务、环保、冶金等多个行业的高压电缆运维、交接试验、故障排查场景，符合DL/T 474、IEC 60270等国内外行业标准，既满足B端工业企业的高精度检测需求，也符合G端政府采购的技术性能要求。
