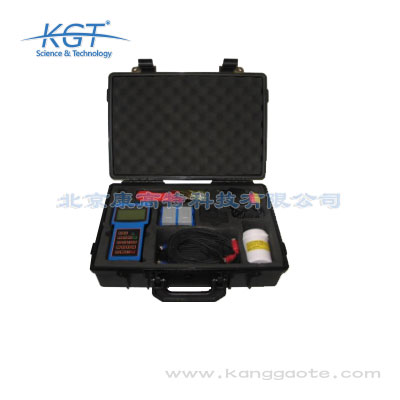

TTFM100B超声波流速检测仪

康高特TTFM100B超声波流速检测仪在水务管网漏损检测场景中的使用流程清晰，检测效率远高于传统开挖排查方案。首先是前期准备，排查人员首先获取目标管段的管网图纸，确认管道材质、管径、走向、附属设施位置等信息，选择符合要求的直管段作为测量点，优先选择管道暴露、表面平整的位置作为传感器安装点，若管道位于井下，需提前确认井下环境符合作业安全要求。其次是设备安装与校准，清理测量点管道表面的锈迹、污渍，在传感器接触面均匀涂抹超声波耦合剂，按照设备显示的安装间距将两个传感器分别固定在管道的上下游位置，在设备参数设置界面输入管道内径、材质、介质类型等参数，启动自动校准功能，待设备显示信号强度达到80%以上即可开始测量。第三是漏损排查作业，针对同一管网的不同管段依次开展流量测量，若上游管段的测量流量远大于下游管段的测量流量，说明两个测量点之间存在漏损点，可逐步缩小测量范围完成漏损点定位；若开展长期连续监测，可将设备固定在管段上，设置1分钟间隔的自动测量模式，连续采集24小时以上的流量数据，通过夜间最小流量分析判断管段的漏损程度，为管网改造方案的制定提供数据支撑。该设备的测量误差不超过±0.5%，可识别

康高特TTFM100B超声波流速检测仪的应用场景覆盖电力、核工业、水务、环保、轨道交通、化工等多个行业，适配不同场景的检测需求。电力行业中，可用于火力发电厂锅炉给水流量测量、循环冷却水流量检测、脱硫脱硝工艺配水流量管控，无需停产断管即可完成安装测量，避免影响机组正常运行；核工业中，可用于放射性介质工艺管道的流速检测，非接触式测量方案无需接触放射性介质，避免泄漏风险；水务行业中，可用于市政供水管网流量普查、漏损点定位检测、二次供水流量监测、污水处理厂进出水口流量测量、污泥输送管道流量管控；环保行业中，可用于工业企业排污口流量核查、黑臭水体治理截污管道流量检测、饮用水源地输水管道流量监测；轨道交通行业中，可用于地铁车站给排水系统流量检测、消防水系统定期流量核验、隧道排水管道流量监测；化工行业中，可用于腐蚀性介质、易燃易爆介质的管道流量测量，外夹式安装无需破坏管道结构，避免介质泄漏引发的安全隐患。此外该设备还适用于水利工程的输水干管流量监测、农业灌溉管网的流量核算等场景。

康高特TTFM100B超声波流速检测仪完全适配核工业放射性介质的流速检测场景，满足核工业的特殊技术要求。首先从测量方式来看，该设备采用外夹式非接触测量方案，传感器仅需安装在管道外壁，不需要与管道内部的放射性介质直接接触，完全避免了接触式测量可能带来的介质泄漏、放射性污染扩散的风险，符合核工业的辐射防护要求。其次从性能参数来看，设备的±0.5%测量精度可满足核工业工艺管道的流量管控要求，测量数据的稳定性偏差不超过±0.2%，可长期稳定输出准确的流量参数，为核设施的运行管控提供可靠数据支撑；设备的传感器采用抗辐射元器件制作，可在累计辐射剂量不超过100Gy的环境下长期稳定运行，适配核电厂常规岛、核岛周边工艺管道的检测环境要求。第三从适配性来看，设备可覆盖DN15-DN6000的全管径范围，适配核工业各类工艺管道、输水管道、废液输送管道的测量需求，无需针对不同管道单独定制设备，可提高核工业检测资产的复用率；设备安装无需断管停产，不需要进入管道内部作业，可大幅降低检测人员的受辐射时间，符合核工业作业的安全管理要求。此外该设备符合NB/T 20512核级仪表相关技术标准，可满足核工业领域的采购技

康高特TTFM100B超声波流速检测仪是一款基于时差法测量原理的高精度非接触式流速检测设备，核心功能涵盖管道介质流速实时测量、体积流量自动换算、历史测量数据存储、多场景适配校准四大类，可满足多行业的流量管控需求。其核心技术参数如下：测量管径覆盖DN15-DN6000，适配从小口径入户管道到超大口径市政输水干管的全场景测量需求；测量精度等级可达±0.5%，远高于行业普通±1%精度的同类产品，可满足高精度工艺管控场景的要求；流速测量范围为0.01m/s-12m/s，覆盖极低流速的排空管道检测到大流量输水管道的全量程测量；传感器工作温度范围为-20℃-120℃，主机工作温度范围为-10℃-50℃，可适配北方冬季户外、工业高温工艺管道等多种环境；主机防护等级为IP65，传感器防护等级为IP68，支持井下、短期涉水场景的检测作业；设备内置存储容量可保存10万条以上测量数据，支持本地数据导出。该设备还内置了不同材质管道、不同介质类型的校准参数库，用户可直接选择对应参数完成快速校准，无需额外手动计算。

康高特TTFM100B超声波流速检测仪相比传统的孔板流量计、电磁流量计等接触式检测设备，具备多维度的应用优势。首先是安装成本与效率优势，该设备采用外夹式安装方案，无需对管道进行开孔、断管作业，不需要停产停工即可完成安装调试，安装时间仅需5-10分钟，对于生产连续性要求高的电力、化工等行业，可避免停产带来的大额经济损失，投入产出比远高于接触式检测设备；其次是适用性优势，接触式检测设备需要与介质直接接触，无法适配放射性介质、腐蚀性介质、易燃易爆介质的测量场景，且会对管道造成压力损失，增加介质输送的能耗，而TTFM100B的非接触式测量方案不会与介质接触，不会产生压损，适配几乎所有可传导超声波的介质测量，也不会改变介质的流动状态，测量数据的真实性更高；第三是维护与适配优势，接触式检测设备需要针对不同管径单独定制，设备复用性差，而TTFM100B适配DN15-DN6000的全管径范围，同一台设备可在不同管段、不同项目中重复使用，资产利用率更高；最后是精度优势，该设备的±0.5%测量精度远高于传统接触式设备±1%-±2%的常规精度，可满足高精度工艺管控的需求。

康高特TTFM100B超声波流速检测仪严格按照国内国际多重行业标准研发生产，可满足各行业监管要求以及政府采购的资质审核标准。国家标准层面，符合GB/T 30949-2014《封闭管道流体流量测量 超声传播时间法流量计》的全部技术要求，测量精度、稳定性、环境适应性均达到国家标准一级品要求；电力行业层面，符合DL/T 1828-2018《电力用超声波流量计技术条件》要求，可适配发电厂各类工艺管道的流量测量场景，满足电网对发电设备运行参数的管控标准；核工业行业层面，符合NB/T 20512-2018《核电厂常规岛仪表与控制系统设计准则》中对非接触式流量检测设备的技术要求，可用于核岛周边非核级工艺管道以及常规岛工艺管道的流量检测；国际标准层面，符合IEC 60041《水力发电厂水流测量导则》要求，可适配水力发电站的输水管道流量测量场景；环保行业层面，符合HJ/T 369-2007《环境保护产品技术要求 超声波管道流量计》的要求，测量数据有效性满足环保执法核查的标准。同时该设备已取得国家计量器具型式批准证书（CPA），测量数据具备法定计量效力，可满足各类监管场景的数据溯源要求。

使用康高特TTFM100B超声波流速检测仪时，需要关注几类影响测量精度的核心因素，提前规避即可保障测量数据的准确性。第一是管道条件因素，测量前需确认管道材质为可传导超声波的碳钢、不锈钢、铸铁、PVC等常规材质，若管道外壁有超过5cm的保温层、厚锈层或防腐涂层，需要对安装位置的管道表面进行清理，露出平整的管道本体后再安装传感器；若管道内部有厚结垢层，需要在设备参数设置中输入结垢厚度参数，设备会自动进行误差补偿。第二是安装位置因素，传感器需安装在直管段区域，上游直管段长度不低于10倍管径，下游直管段长度不低于5倍管径，需避开阀门、弯头、三通、水泵等会产生紊流的部件位置，若无法找到足够长度的直管段，可选择设备内置的紊流补偿模式，降低流态不稳定带来的精度误差。第三是介质条件因素，被测介质中气泡体积占比不可超过10%，若介质含气量过高，可选择管道低点作为测量位置，减少气泡聚集对超声波传导的影响；若介质中含固体杂质占比超过30%，可适当调整传感器的安装间距，优化声波传播路径。第四是参数设置因素，测量前需准确输入管道内径、介质类型、介质温度等参数，设备会基于输入参数完成自动校准，若参数输入错误会直接

康高特TTFM100B超声波流速检测仪采用时差式超声波测量原理，测量准确性和稳定性远高于传统多普勒式超声波测量方案。其具体工作原理为：设备配备的两个超声波传感器分别作为发射端和接收端，以一定倾角安装在管道外壁的上下游位置，测量时发射端向管道内部发射超声波信号，超声波信号穿过管道壁、介质后被下游的接收端捕获，顺流方向的超声波传播速度会叠加介质的流动速度，传播时间更短；之后两个传感器切换功能，下游传感器作为发射端向上游发射超声波信号，逆流方向的超声波传播速度会抵消部分介质流动速度，传播时间更长。设备通过高精度计时模块测量两个方向的超声波传播时间差，结合预先输入的管道内径、介质声速、传感器安装间距等参数，通过内置算法计算得到介质的平均流速，再用平均流速乘以管道的横截面积，最终换算得到介质的体积流量。该测量原理不受介质的电导率、酸碱度、腐蚀性等属性的影响，可适配水、污水、油类、化工试剂等多种介质的测量，相较于多普勒式原理仅适用于含杂质介质的限制，时差法原理同时适配清洁介质和含少量杂质的介质，测量精度更高，适用场景更广。此外该设备还内置了流态补偿算法、温度补偿算法、管壁结垢补偿算法等多个校准模型

康高特TTFM100B超声波流速检测仪完全满足环保部门排污口流量核查的技术要求，同时也适配排污企业自行开展排污流量监测的需求。首先是标准符合性，该设备符合HJ/T 369-2007《环境保护产品技术要求 超声波管道流量计》的全部要求，测量精度达到±0.5%，远高于环保核查要求的±2%精度标准，测量数据具备法定计量效力，可作为执法核查的有效依据。其次是数据合规性，设备内置的存储模块可保存10万条以上不可篡改的历史测量数据，每条数据包含测量时间、实时流速、实时流量、设备状态等全维度信息，可完整还原排污口的流量变化情况，满足环保核查的数据溯源要求；设备支持对接国家环保监测平台的传输协议，可直接将测量数据实时上传至监管平台，无需额外开发转换接口。第三是场景适配性，该设备可覆盖DN15-DN6000的管径范围，适配工业企业各类排污管道、市政截污管道的测量需求，非接触式安装无需破坏排污管道结构，可快速完成安装测量，适合环保执法人员开展现场突击核查；设备可适配含少量杂质的污废水、腐蚀性废水等多种介质的测量，无需担心介质腐蚀设备的问题。对于G端生态环境部门来说，该设备可作为排污许可核查、专项执法检查的

康高特TTFM100B超声波流速检测仪具备完善的系统对接能力，可适配B端企业生产管控系统以及G端政务监管系统的接入需求，支持多种数据输出格式与传输协议。硬件接口层面，设备配备4-20mA模拟量输出接口、RS485数字接口、USB数据导出接口，可适配不同场景的传输需求。传输协议层面，支持Modbus RTU通用工业协议，可直接接入各类工业SCADA系统、DCS控制系统，满足电力、化工等生产企业的工艺数据采集需求；支持MQTT物联网协议，可直接对接水务智慧管网平台、环保监测平台等政务监管系统，满足G端单位的监管数据实时上传需求；设备还支持自定义协议开发，可根据不同行业的系统对接要求调整传输规则。数据存储与输出层面，设备内置大容量存储模块，可按1分钟间隔存储超过10万条测量数据，包含流速、流量、测量时间、设备状态等全维度信息，存储数据不可篡改，满足监管场景的数据溯源要求；数据可通过U盘直接导出为CSV格式，无需额外安装驱动软件即可在常规办公软件中打开分析，方便用户开展后续的数据统计、报告生成等工作。此外设备还支持无线传输扩展模块，可实现测量数据的远程实时传输，满足无人值守监测场景的需求。
