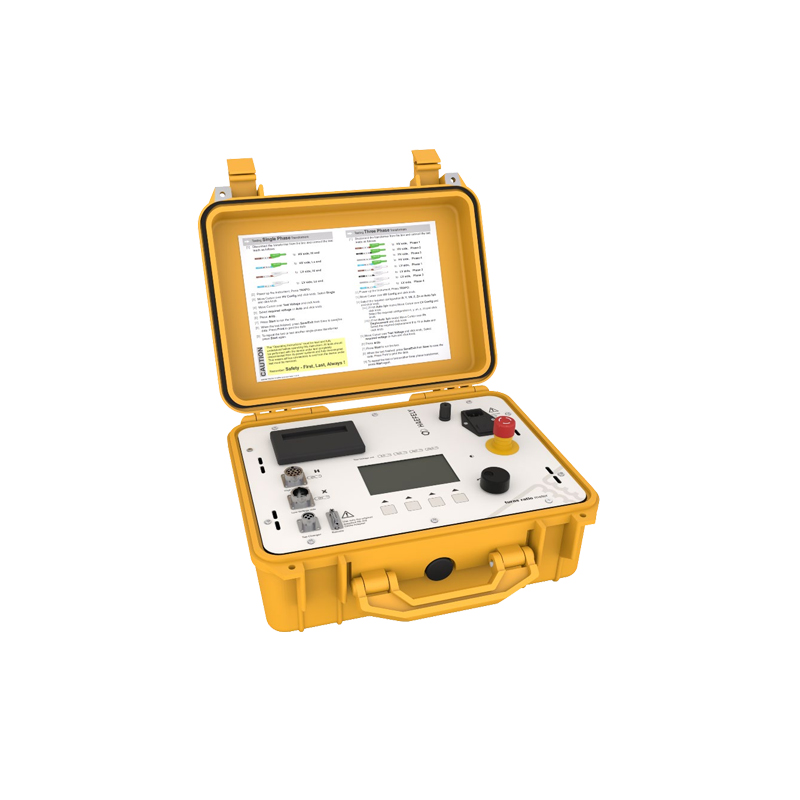

瑞士HAEFELY TTR 2796便携式变压器变比测试仪

品牌：瑞士HAEFELY(哈弗莱)
分类：变压器变比测试仪
应用领域：电网，电厂，其他，
测试对象：
国际标准：
国家标准：

联系方式：010-68460051
Tel：13520131150

立即询价

瑞士HAEFELY TTR 2796便携式变压器变比测试仪，*高 250V 测试激励电压，变比测量精度可达 0.03%，*大测试变比 50000。设备可自动识别接线组别，30 秒快速测出变比、相角、励磁电流等参数，选配软件可检测移相等特种变压器；IP65 防护机身自带热敏打印，支持数据存储导出，适用于变压器出厂质检、变电站现场运维检修，满足 IEC、ANSI 多项行业检测标准。

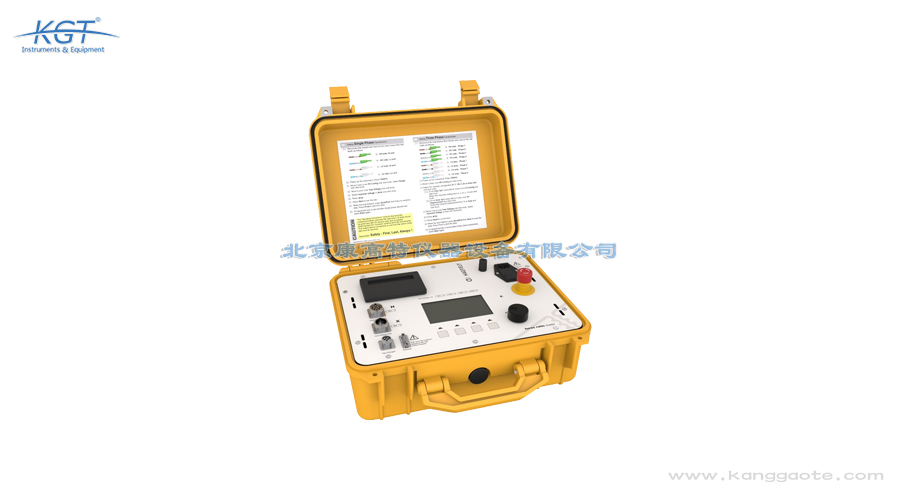

瑞士HAEFELY TTR 2796便携式变压器变比测试仪产品简介
海菲利全新 TTR2796 型变压器变比测试仪，是与各大变压器制造厂商深度合作联合开发的产品。设备兼具便携性与简易操作性，测量精度*高可达 0.03%。本机配备 250V 高测试激励电压，搭配超高测量精度，针对大型电力变压器可输出真实可靠的检测数据。设备内置趋势分析等*分析功能，便于用户提前预判设备故障隐患；绕组接线自动识别功能可辅助操作人员快速匹配变压器接线组别。
选配任意移相软件后，还可完成非常规矢量组特种变压器的测量工作。
无论是生产车间出厂检测，还是变电站现场运维，TTR2796 都是*价值的故障诊断设备。仅需将测量线缆连接至变压器端子，30 秒内即可显示电压变比、匝数变比、变比偏差、励磁电流及相角偏差全部参数。

产品特点
*高 250V 励磁电压，0.03% 超高测量精度，*大可测变比 50000
全自动检测变比、相角、励磁电流，30 秒快速出全套数据
自动识别绕组接线与矢量组别，适配常规及特种移相变压器
IP65 防水便携机箱，自带热敏打印，支持 USB 数据导出与报告生成
带接线安全校验、远程分接开关控制，户外恶劣环境稳定可用

应用领域
依据 ANSI、IEC、AS 标准，测量以下设备的匝数比、电压比、相位移、励磁电流：
电力变压器、配电变压器
特种变压器：移相变压器、整流变压器、电弧炉变压器、牵引变压器
互感器

标准供货清单
TTR2796 主机（防护箱一体式）
线缆收纳包
2 套三相测试线缆（5 米星形测试线 + 两套测试夹钳）
2 套 10 米三相延长测试线缆
远程控制、数据存储、报告生成配套软件
设备远程操作 USB 数据线
供电电源线
出厂校准证书、操作使用手册

瑞士HAEFELY TTR 2796便携式变压器变比测试仪技术参数

变比范围	100V 激励精度	40V 激励精度	10V 激励精度
测量模块励磁电压：2.5V / 25V / 100V / 250V，支持自动 / 手动切换最大励磁电流：1A
变比量程与精度 (1)
0.8 ~ 100	±0.03 %	±0.05 %	±0.05 %
101 ~ 1000	±0.05 %	±0.05 %	±0.05 %
1501 ~ 2000	±0.05 %	±0.05 %	±0.10 %
2001 ~ 4000	±0.05 %	±0.05 %	±0.20 %
4001 ~ 13000	±0.15 %	±0.25 %	无测量能力
13001 ~ 20000	±0.15 %	无测量能力	无测量能力
20001 ~ 50000	±0.60 %	无测量能力	无测量能力
其他测量参数精度
参数	量程	分辨率	典型精度
励磁电流	0 ~ 1 A	0.1 mA	±0.3 % ± 2 mA
相角	± 180°	0.01°	± 0.05°
硬件配置显示屏：5.2 英寸背光点阵液晶显示屏，分辨率 240×128 打印机：热敏条式打印机，打印纸宽 58mm
软件功能存储容量：可存储 100 组完整检测方案 / 测量数据数据导出格式：CSV、XML、HTML 通讯接口：电脑通讯：USB2.0 从接口（配套转接适配器）分接开关：3 极无源输入输出触点
环境、机械与供电参数工作温度：-10℃ ~ +55℃（典型工况 - 10℃，保证稳定工作最低 - 5℃）存储温度：-20℃ ~ +70℃ 环境湿度：5% ~ 95% 相对湿度，无凝露外形尺寸（宽 × 深 × 高）：410 × 310 × 170 mm（16 × 12.2 × 7 英寸）整机重量：8.8 kg（19 磅），不含配套线缆供电规格：95 ~ 240V 交流电，50/60Hz，最大电流 1.3A
