德国Janitza UMG512‑PRO电能质量分析仪

影响 Janitza UMG512-PRO 读数的主要因素来自互感器、接线和环境三部分。首先是电流互感器本身的变比误差与相位误差，高精度测量要求互感器在额定一次电流下保持良好线性度，若互感器饱和或二次侧接触不良，功率与谐波结果都会明显失真。其次是电压取样的接入点，如果电压取自受谐波污染严重的支线，测得的畸变率就不能代表整段母线的真实水平。 接线质量同样关键。装置电流测量端子限定每个端子只接一根导线，若压接不紧或线径超出零点二到四平方毫米的范围，接触电阻会随温度变化而漂移，读数随之缓慢偏移。剩余电流通道信号微弱，量程仅到四十毫安，线缆超过三十米而没用屏蔽线时，空间干扰会直接叠加到读数上。 环境条件方面，工作温度超出负十到正五十五摄氏度或出现凝露，都会让内部基准与采样通道偏离标定状态；海拔超过两千米时散热与绝缘裕度同步下降。此外，装置温度测量输入的不确定度为量程的百分之一点五，判断时应把这一不确定度计入边界，避免把正常波动误判为异常。

选装 Janitza UMG512-PRO 之前，先要确认三件事：柜面能否开出一百三十八毫米见方的方孔、柜内是否具备电压和电流取样条件、通讯链路能否通达。该装置为面板式结构，开孔公差控制在正的零点八毫米以内，安装姿态必须垂直直立；如果柜门厚度或横梁位置不允许垂直嵌入，就需要重新安排盘面位置。 接线方面，电流测量端子每个端子只允许接入一根导线，可接受单芯、多股和细绞合导线，裸线线径为零点二到四平方毫米，使用绝缘或非绝缘线鼻子时收窄到零点二到二点五平方毫米，剥线长度统一为七毫米，拧紧扭矩控制在零点四到零点五牛米。剩余电流监测回路的端子截面更小，为零点二到一点五平方毫米，扭矩降到零点二到零点二五牛米，且信号线长度在三十米以内可用非屏蔽线，超过三十米必须换成屏蔽线，否则干扰会淹没毫安级的漏电信号。 环境上，工作温度范围为负十到正五十五摄氏度，相对湿度在二十五摄氏度条件下为百分之五到九十五且不凝露，海拔不超过两千米，污染等级为 2 级。若柜内夏季温度会超过上限，则要考虑移位或加强散热。

解读 Janitza UMG512-PRO 的报表，应当先看谐波，再看闪变，最后结合暂降事件做交叉判断。谐波部分主要关注电压总谐波畸变率和各次谐波幅值，装置给出的总谐波畸变率为 2.0 级，最高分析到三千赫兹。判断时不能只看某一时刻的数值，而要看全天曲线：如果畸变率随生产负荷同步升高、停机后回落，问题多半来自本侧的非线性负载；若畸变与自身负荷无关，则需要向上游电网追查。 闪变部分要看短时闪变与长时闪变两条曲线，装置按 IEC61000-4-15 评定为 A 级，评价范围覆盖零点四到十倍短时闪变。短时值反映的是十分钟内人眼可感知的灯光波动程度，长时值则是对多个短时段做的统计合成，更适合用来评价一个班次或一整天的供电质量水平。 最后是事件关联。装置对电压暂降、暂升、瞬态过电压均为 0.5 级，电压中断的时间标注精度为一个周期。把事件发生的时刻与谐波、温度、剩余电流曲线对齐，通常就能区分出是外部电网扰动，还是内部设备故障引起的电压跌落。

Janitza UMG512-PRO 与只做电度计量的多功能表最大的区别在于测量等级和分析深度。它的闪变通道按 IEC61000-4-15 评定为 A 级，而普通仪表往往只给出电压有效值和功率，根本不评价闪变；它的谐波分析按 IEC61000-4-7 评定为 2 级，可分辨到三千赫兹，而一般表计只做到有限几次谐波。电能质量事件方面，暂降、暂升、瞬态过电压和电压不平衡度均按 IEC61557-12 给出 0.5 级评价，电压中断的时间标注精度达到一个周期。 第二个区别是通道的完整性。该装置除三相电压电流之外，还留出了剩余电流通道和温度测量输入，温度通道支持多档电阻量程，最高可覆盖负九十九到正五百摄氏度的测温范围，不确定度为量程的百分之一点五。普通仪表通常需要额外加装测温仪或漏电继电器才能拿到这些数据。 第三个区别是通讯与集成能力。它同时提供 Profibus、以太网和 RS485 三类接口，便于接入不同年代建设的监控系统；两路数字输出为光耦隔离，可用于越限告警或联动。时钟在负四十摄氏度条件下仍有正负五百万分之一的精度，年误差约三分钟，保证长时间记录的时间轴可靠。

Janitza UMG512-PRO 的多数测量项都按 IEC61557-12 给出精度等级，这是一部针对电力计量与监测装置性能评定的国际规范。具体来看，总有功功率、总无功功率、总有功电能、总无功电能与功率因数均为 2 级，总视在功率与总视在电能为 1 级，频率达到 0.02 级；相电流、实测中性线电流、相与中性点之间电压、线与线之间电压、电压暂降、暂升、瞬态过电压以及两类电压不平衡度均为 0.5 级，剩余电流通道为 1 级，计算得到的中性线电流为 1.5 级。 谐波相关的部分遵循 IEC61000-4-7，电压谐波与电流谐波都标为 2 级，总谐波畸变率标为 2.0 级；闪变则依据 IEC61000-4-15，短时闪变与长时闪变均为 A 级，这也是判断该装置能否用于正式电能质量评估的关键依据。 外壳与防护方面，前面板 IP40 与背部 IP20 按 EN60529 评定，抗冲击 IK07 符合 IEC62262。数字输出端供电被限定在二十到三十伏直流，属于安全特低电压范畴，符合 SELV 与 PELV 的界定，二次回路与人员可触及部分之间的隔离因此有了明确依据。

Janitza UMG512-PRO 的谐波测量建立在对电压与电流波形的高速采样之上。装置先按周期把交流波形离散化，再用频谱分解的办法把非正弦波拆成基波与各次谐波分量，据此给出各次谐波的幅值以及总谐波畸变率。资料标注的电压谐波与电流谐波分辨能力最高可到三千赫兹，并依据 IEC61000-4-7 评定为 2 级，电压与电流总谐波畸变率均标注为 2.0 级。 闪变部分遵循 IEC61000-4-15 的方法，通过对电压波动的统计处理得出短时闪变值和长时闪变值。资料给出的评价区间覆盖零点四到十倍短时闪变，装置本身被列为 A 级，也就是说它既能给出瞬时波动的量化结果，也能支撑较长时段的可接受性判断。 需要说明的是，谐波与闪变的结果并不是孤立数字，它们与该装置同周期记录的电压有效值、频率与不平衡度相互印证。当某次谐波升高同时伴随接头温度升高或剩余电流增大时，运维人员就能把电气异常与物理发热联系起来，从而更快锁定问题出在哪一段回路。

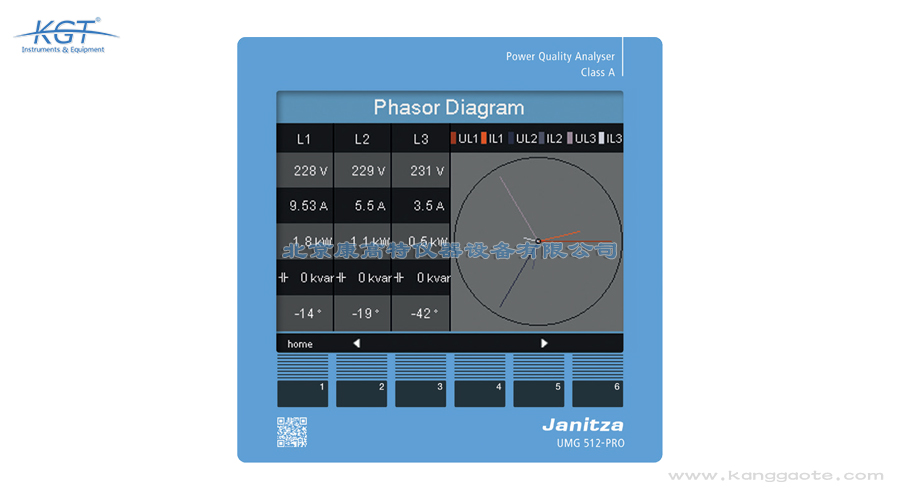

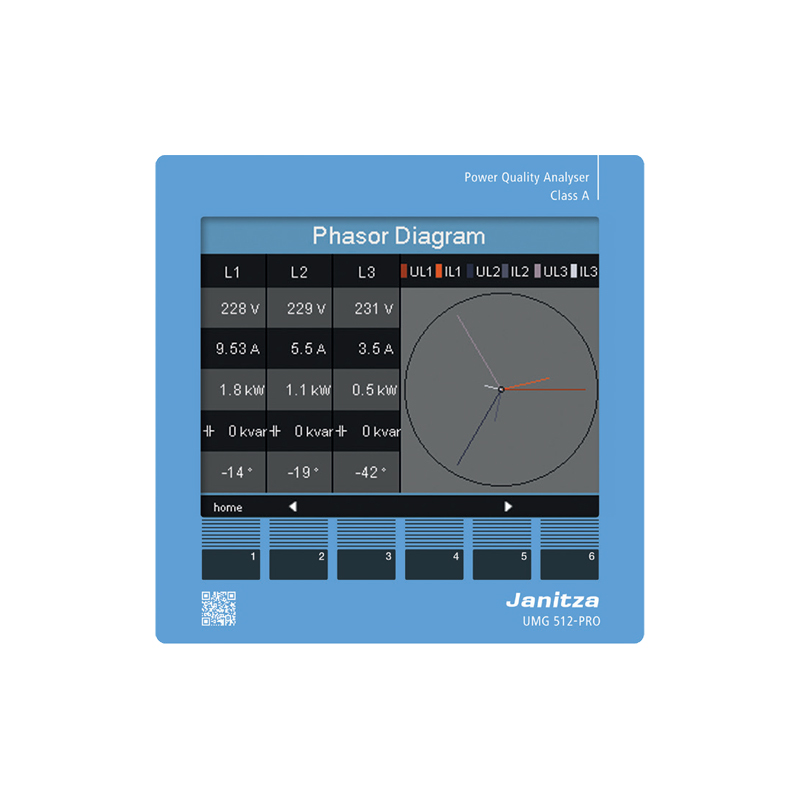

Janitza UMG512-PRO 是一台按 A 级要求设计的电能质量分析仪，同时承担电力参数计量与运行状态监测两类任务。它采用一百三十八毫米见方的面板式结构，开孔尺寸与常见的方形盘面仪表相近，可以直接嵌入低压开关柜的柜门或仪表室，替换原有盘表而不必重新排布柜内空间。设备要求垂直直立安装，背部不需要强制通风，因此在元件密集的配电柜内也能长期连续运行。 在功能上，它以三相电压和三相电流为输入，实时算出有功功率、无功功率、视在功率以及各自的电能累积量，并同步给出功率因数与系统频率。在此基础之上，装置继续完成谐波分解、短时闪变与长时闪变评价、电压暂降与暂升的事件捕捉。除此之外，它还预留了剩余电流通道和温度测量通道，可以把漏电趋势与母排或电缆接头的温升并入同一套记录。 外壳防护方面，前面板达到 IP40，背部为 IP20，均按 EN60529 评定；外壳抗冲击能力为 IK07，符合 IEC 62262 的要求。这样的组合使它适合工厂配电室、楼宇配电间以及需要长期无人值守的场合。

Janitza UMG512-PRO 装机后的接入工作分三步走。第一步是物理链路：装置同时提供 Profibus、以太网和 RS485 三类接口，现场按监控系统既有的总线类型择一接入即可，通常不必额外增加协议转换网关。若上位机距离较远，需要注意总线本身的敷设规范，避免把通讯线与动力电缆长距离并行。 第二步是点表配置。装置可输出三相电压电流、功率、电能、功率因数、频率、谐波与闪变指标，同时还有剩余电流和温度通道的数据。接入时不必把全部量都搬到数据库，通常按用途分层：能耗统计取电能和功率，电能质量评估取谐波、闪变与暂降事件，设备状态取温度和剩余电流。 第三步是时间同步与投运校验。装置内置时钟在负四十摄氏度条件下精度为正负五百万分之一，年误差约三分钟，投运时应先校时并写入运行记录，保证事件顺序与上级系统一致。两路数字输出可用于越限告警，它们为光耦隔离且共地，最大开关电压六十伏直流、最大开关电流五十毫安有效值，响应时间为二百毫秒，最高开关频率二十赫兹，接入外部继电器时要按这个能力留出余量。

Janitza UMG512-PRO 主要服务于工厂配电系统、数据中心和楼宇供配电系统三类场景，解决的是电压扰动看不见、能耗说不清、故障查不到源头这三个问题。在工厂里，变频驱动、整流设备和电焊负载会持续向电网注入谐波，造成电容柜鼓包、电缆发热和保护装置误动作。该装置长期挂在进线或重点馈线上，把谐波水平、闪变程度和电压暂降事件逐条记录下来，治理前后有没有改善就有了可比的数据。 在数据中心，供电连续性优先，一次几十毫秒的电压暂降就足以让服务器重启。装置对电压暂降、暂升和瞬态过电压都有 0.5 级的评价能力，电压中断事件的时间标注精度可达一个周期，配合内置时钟可以把每一次异常定位到具体时刻，进而与上级电网或内部切换动作对照。 此外它还被用于新能源并网点与配电室日常运维。得益于能耗计量与温度、剩余电流采集的组合，同一台设备既能给出分时电度，也能反映接头温升和绝缘劣化趋势，让巡检从定期肉眼查看转为依据曲线判断。

现场使用 Janitza UMG512-PRO 时，最容易出问题的是接线和环境两类细节。电流回路的端子每个只允许压接一根导线，多根并接会造成接触电阻不均，进而引入测量偏差和局部发热；剥线长度要控制在七毫米，过长则裸露导体外露，过短则可能压在绝缘层上；拧紧应按零点四到零点五牛米的扭矩执行，凭手感拧紧往往偏松，长期运行后容易松动。 剩余电流回路更敏感。该通道量程只到四十毫安，信号线在三十米以内才允许使用非屏蔽线，超过就必须改用屏蔽线并把屏蔽层单端接地，否则空间电磁场会在测量值上叠加一个虚假的漏电读数。温度测量输入同样要按电阻量程匹配传感器，几档量程分别对应不同的测温区间，选错档位会直接导致温度显示失真。 环境方面，装置工作温度为负十到正五十五摄氏度，相对湿度在二十五摄氏度时为百分之五到九十五且不凝露，海拔不超过两千米，污染等级 2 级，运输与存储可承受负二十五到正七十摄氏度。柜内若出现凝露或严重粉尘，即便电气参数仍在范围内，也应先改善柜体密封与通风。另外数字输出端不带短路保护，外部回路要自行加装保护措施。
