瑞典UNIPOWER UP-2210电能质量分析仪 / 故障录波记录仪

UP-2210具备充足的数据存储与灵活的输入输出接口，支撑长时间自主录波与联动控制。装置板载八兆字节闪存用于缓存实时趋势与事件摘要，同时预留Micro SD卡插槽以扩展录波数据的保存容量，重要故障波形可在本地长期留存而无需依赖网络。在开关量方面，设备标配八路数字量输入，最多可扩展至三十二路，用于接入外部告警接点、断路器状态或门禁信号；标配两路数字量输出则可用于驱动声光报警或联动切除回路。配合PQ Secure软件，本地保存的录波文件能够上传至中心服务器进行归档、检索与多机组网监控，形成从前端采集、本地缓冲到后台分析的完整数据链路。当发生越限事件时，UP-2210可在保存波形的同时触发数字量输出与外部系统告警，实现监测与处置的闭环。这种前端采集与后台管理相配合的架构，使UP-2210既能独立承担单点监测任务，也能作为大型电能质量在线系统的分布式采集单元长期稳定运行。

瑞典UNIPOWER UP-2210电能质量分析仪 / 故障录波记录仪供电范围宽，交流85至264伏、45至65赫兹，直流100至365伏，整机功耗仅10伏安。工作环境温度为负10至正55摄氏度，存储温度负40至正70摄氏度，湿度5%至95%相对湿度无凝露，仅限室内使用，可稳定适配变电站继保室与工业配电间的长期在线监测需求。壁挂、机架与面板三种机型覆盖不同安装条件，配合GPS对时与IEC 61850规约，满足变电站自动化接入要求。 故障记录可作为供电纠纷取证依据，支撑电网运维整改与合规验收工作。 独立瞬态通道量程±2.8kV峰值、带宽3.1MHz，精准捕捉雷电与开关瞬态过电压。 拥有壁挂、机架、面板嵌入式三种安装样式，灵活部署于空间受限的现场环境。 供电交流85至264V、直流100至365V，整机功耗仅10VA，适合长期在线监测。

UP-2210达到国际IEC 61000-4-30规定的A级测量精度，其采集数据可直接用于电网验收与电能质量合规判定，满足电力行业对监测装置的最高等级要求。电压测量通道采用四兆欧输入阻抗、四十千赫兹带宽与二十四位模数转换器，幅值测量精度优于百分之零点一；电流通道适配电流互感器二次的一点安或五安规格，长期允许五安、短时峰值可达二百五十安。独立的瞬态捕获通道量程为±二千八百伏峰值、带宽三点一兆赫，能够精准记录雷电与开关操作引发的瞬态过电压。设备采用稳态与瞬态双采样架构，分别针对工频电量与高频扰动进行优化，确保从缓慢的电能质量趋势到微秒级的瞬变均不失真，为后续分析与责任界定提供可信的数据基础。其正反方向有功与无功电能计量达到IEC 62053-22规定的零点二S级精度，适用于关口结算与能效核算场景。凭借上述精度指标，UP-2210输出的录波与统计结果可直接作为电能质量验收与争议裁定的客观依据，无需二次校准即可采信，显著提升了现场数据的权威性。

UP-2210具有宽广的供电适应性与稳健的环境耐受能力，适合长期无人值守的在线运行。装置电源支持交流八十五至二百六十四伏、频率四十五至六十五赫兹，以及直流一百至三百六十五伏两种输入方式，可分别接入站用交流屏或直流操作电源，整机功耗仅十伏安。在环境方面，其工作温度范围为摄氏零下十度至零上五十五度，存储温度可达零下四十度至零上七十度，相对湿度适应百分之五至九十五且无凝露，仅限室内安装使用。这样的指标使UP-2210能够稳定部署于变电站继电保护室、工业配电间以及箱式变电站内部等温湿度波动较大的场所。配合可选的GPS对时与IEC 61850规约，装置可进一步满足智能变电站对时间同步与自动化接入的严苛要求。宽泛的电源适应范围还允许装置在主供电源切换或站用直流系统波动时保持不间断工作，避免因自身掉电而遗漏关键扰动记录。结合坚固的结构设计，UP-2210适合在各类严苛工业环境中承担长期监测职责。

瑞典UNIPOWER UP-2210电能质量分析仪 / 故障录波记录仪适用于高低压变电站与城市配网节点常态化电能质量监测，风电、光伏新能源并网关口电能考核管控，以及大型工厂、数据中心、轨道交通的谐波与电压扰动监测。其故障记录可作为供电纠纷取证依据，支撑电网运维整改与合规验收工作，广泛服务于工商业配电室供电隐患巡检。设备支持多方式安装与丰富电力通讯规约，可轻松融入既有自动化系统。 可测量2至50次谐波与间谐波、Pst/Plt闪变、电压暂降暂升中断等核心电能指标。 故障记录可作为供电纠纷取证依据，支撑电网运维整改与合规验收工作。 独立瞬态通道量程±2.8kV峰值、带宽3.1MHz，精准捕捉雷电与开关瞬态过电压。 拥有壁挂、机架、面板嵌入式三种安装样式，灵活部署于空间受限的现场环境。

UP-2210适用于多种对电能质量敏感的监测与治理场景。在电网侧，它可用于高低压变电站与城市配电网关键节点的常态化电能质量监视，以及故障录波与责任溯源；在新能源侧，风电与光伏电站的并网点关口往往需要对谐波、电压波动与闪变进行考核管控，本装置能够长期记录并出具合规报表。大型工厂、数据中心与轨道交通的供电系统常受非线性负荷影响而产生谐波与电压暂降，UP-2210可定位扰动来源并评估其危害。在工商业配电室，运维人员利用设备的故障录波作为用电纠纷的取证依据，支撑与供电方之间的责任划分与整改验收。凭借多方式安装与丰富规约，UP-2210能平滑融入既有自动化体系，成为各类用电环节可靠的电能质量前端感知节点，为电能质量投诉提供客观可追溯数据。通过在关键节点持续部署本装置，用户能够在扰动发生的第一时间获得完整波形证据，从而快速定位责任方并推动整改落地。

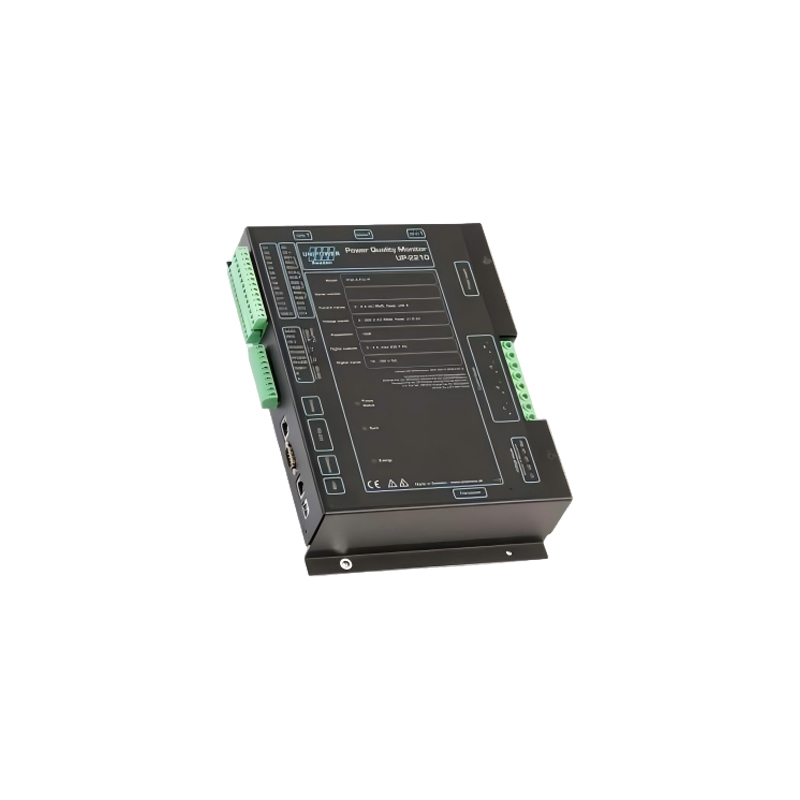

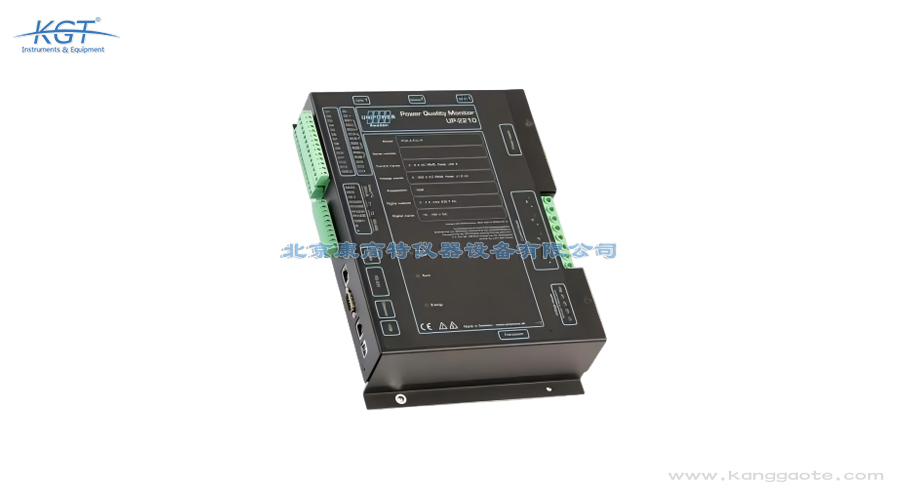

瑞典UNIPOWER UP-2210电能质量分析仪 / 故障录波记录仪是符合IEC 61000-4-30 A级标准的固定式电能质量监测与故障录波一体化装置，专为五十赫兹与六十赫兹工频电网的长期在线监测场景而设计开发。该设备内置四路电压采集通道与四路电流采集通道，能够同步捕获稳态电气参数以及高频瞬态扰动，将电能质量评估与故障取证两项任务合二为一。其依托PQ Secure软件平台完成测量数据归档、异常告警推送以及EN50160合规报告的自动生成，覆盖供电验收与用电纠纷取证等关键环节。设备同时具备高精度电能计量、越限告警联动与故障录波能力，是变电站、新能源场站及大型工商业配电系统开展电能质量治理的核心前端装备，显著降低了现场布点难度与后期运维的复杂度。装置适配三相三线与三相四线等多种电网接线方式，并兼容高压电压互感器与电流互感器的二次侧接入。

UP-2210在设计与测试上遵循一系列国际与区域标准，确保测量结果的权威性与可比性。其核心电能质量算法符合IEC 61000-4-30的A级要求，谐波与间谐波计算满足IEC 61000-4-7，闪变评估满足IEC 61000-4-15，并能够生成符合EN50160的公共供电网络电能质量统计报告。在电磁兼容方面，装置满足EN系列EMC标准，可稳定运行于变电站与工业现场等存在较强电磁干扰的环境。电能计量部分达到IEC 62053-22规定的零点二S级精度等级。依托PQ Secure软件，UP-2210可将长期监测数据自动整理为标准化的合规报告，直接用于电网接入验收、电能质量纠纷裁定与定期巡检归档，使监测结论具备可追溯性与法律效力，不同地点部署的多台装置所产出数据可采用统一口径进行比较。标准符合性不仅体现在算法层面，装置在出厂前还经过严密的计量检定与电磁兼容测试，确保在复杂现场条件下长期保持标称精度。对用户而言，这意味着不同批次部署的UP-2210所得数据具备一致的可比性与司法采信基础。在定期巡检中，标准化报告也便于监管方快速核验电能质量水平是否达标。

UP-2210提供丰富的通讯接口与电力行业主流规约，便于融入既有自动化系统与远方主站。壁挂机型标配RS232与USB接口，并可按需选配以太网口与RS485；机架机型与面板机型则标配双以太网加USB，还可增配RS485、GPS卫星对时模块以及4G无线通讯。在协议层面，设备同时支持Modbus、PQDIF与IEC 61850三种标准，其中IEC 61850使装置能够无缝接入智能变电站的事件网络，实现采样值发布与告警上送。借助上述接口，UP-2210既可就地通过USB导出数据，也能通过局域网或无线网络长期向中心服务器回传录波文件，支撑多台装置组网后的集中监控与统一运维，大幅减少现场人工抄录的工作量。远端运维人员可实时查看各监测点状态，并在越限发生时第一时间收到告警通知。这种开放而完整的通讯能力使UP-2210摆脱了传统仪表孤立运行的局限，成为智能电网数据采集层的重要一环。在大规模监测网络中，中心平台能够统一配置阈值、集中收集录波文件并自动派发工单，极大提升了运维效率。对于需要跨站点对比电能质量的用户，标准化规约还保证了不同节点数据格式的一致性。

瑞典UNIPOWER UP-2210电能质量分析仪 / 故障录波记录仪板载8兆字节闪存并支持Micro SD卡存储录波数据，DI标配8路、最大32路，DO标配2路。设备通过PQ Secure软件实现数据存储、告警管理与电能质量报表，并支持多机组网监控，能够长期保存瞬态录波与稳态趋势，为故障溯源与电能质量分析提供完整数据基础。其独立瞬态通道带宽3.1兆赫，可还原微秒级雷电与开关过电压细节，是故障取证与责任判定的重要依据。 供电交流85至264V、直流100至365V，整机功耗仅10VA，适合长期在线监测。 四路电压与四路电流通道可同步监测稳态参数与高频瞬态扰动，覆盖全面电能指标。 通讯支持Modbus、PQDIF与IEC 61850，适配变电站规约并实现远程组网运维。
