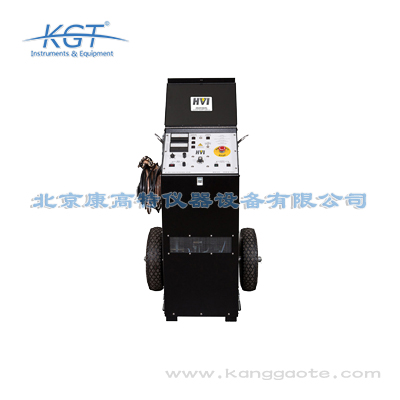

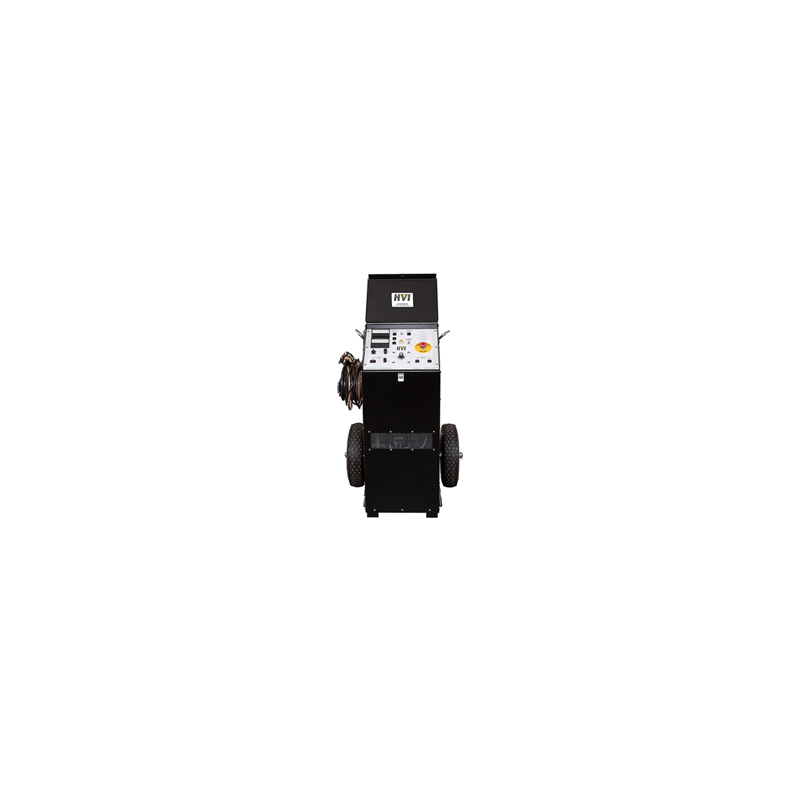

美国HVI(美高测)VT-33(F)电缆故障冲击仪

该设备的设计与性能指标完全符合国内外多领域的电缆检测相关标准，可满足各类合规性检测需求。国际标准层面，符合IEC 60060-3《高压试验技术 第3部分：现场试验的定义和要求》中超低频高压测试的相关要求，符合IEC 60270《局部放电测量》的配套测试规范，相关检测数据得到国际检测行业的普遍认可。国内标准层面，首先符合电力行业标准DL/T 849.3-2004《电力设备专用测试仪器通用技术条件 第3部分：电缆故障点测试仪》的各项技术要求，符合DL/T 1576-2016《10kV~35kV电缆超低频耐压试验技术导则》的测试流程适配要求，符合GB/T 3048.14-2007《电线电缆电性能试验方法 第14部分：超低频耐压试验》的输出精度要求。针对不同行业的特殊规范，该设备还符合轨道交通行业TB/T 3353《轨道交通供电电缆试验规程》的相关测试要求，符合核工业行业NB/T 20036《核电厂电气设备定期试验规范》的非核级设备测试要求，符合市政行业CJ/T 461《城市地下管线检测设备通用技术要求》的户外作业性能要求。对于G端采购用户，该设备的标准符合性可直接满足政府采购的资质审查要求，

和传统的单一功能电缆故障冲击仪、超低频耐压测试仪相比，美国HVI（美高测）VT-33(F)电缆故障冲击仪具备多方面显著性能优势。首先是功能集成优势，它是全球首款将超低频耐压测试仪与电缆故障冲击仪合二为一的检测设备，无需同时携带两台不同功能的设备即可完成电缆故障定位与绝缘完整性测试两项核心工作，大幅降低运维人员的设备携带负担，提升现场作业效率，同时减少多台设备的采购投入，有效提升用户投入产出比。其次是故障定位的安全性与准确性优势，该设备可在较低电压下释放760焦耳的放电能量实现故障击穿，避免高电压测试对电缆完好段造成的不可逆损伤，同时其自带的VLF燃烧功能可通过持续放电降低故障点电阻，进一步降低故障击穿电压，解决高阻故障难以定位的行业痛点，让故障定位过程更安全。第三是作业稳定性优势，设备采用固定8秒的放电速率，每次放电的能量与间隔完全一致，便于运维人员通过声学/磁性探测器稳定接收故障点的放电信号，大幅提升定点准确率，误差可控制在0.5米以内。此外设备自带内部加热模块，可抑制高湿环境下的冷凝现象，适配-10℃到40℃的复杂户外作业环境，保障不同气候条件下的检测精度稳定，适合跨区域作业的运维

美国HVI(美高测)VT-33(F)电缆故障冲击仪的设计与测试性能完全符合国际、国内多维度的电力检测相关标准，国际标准层面符合IEC 60270局部放电测试标准、IEC 60060高压测试技术标准等相关国际规范，可适配海外电力项目的检测需求；国内标准层面符合GB/T 3048电线电缆电性能试验方法系列国家标准、DL/T 474现场绝缘试验实施导则系列电力行业标准，完全满足国内电力行业的检测规范要求。该设备的测试数据与工频耐压测试结果的相关性超过95%，测试结果具备行业公认的合规性。对于B端的电力工程企业、新能源电厂而言，符合上述标准的测试结果无需额外验证即可作为项目验收、内部运维考核的有效依据，减少重复检测的成本；对于G端的电网单位、电力监管部门而言，设备的标准符合性是政府采购的核心准入条件之一，该设备的各项指标均满足国内政府采购的资质要求，测试结果可作为电力安全检查、民生供电保障考核的官方依据，无需额外开展标准符合性验证工作。

这款电缆故障冲击仪的适用场景覆盖多个对电缆运维可靠性要求较高的行业，具体包括：第一，电力行业，可用于10kV、20kV、35kV配网直埋电缆、桥架电缆、管廊电缆的故障排查作业，以及新敷设电缆的交接耐压试验、运维阶段的预防性绝缘检测，适配国家电网、南方电网的配网运维作业规范；第二，轨道交通行业，可用于地铁、轻轨、市域铁路的牵引供电电缆、信号控制电缆、站内动力电缆的绝缘检测与故障定位，满足轨道交通天窗作业的高效检测需求；第三，水务行业，可用于市政供排水系统的地下潜水泵供电电缆、水质监测传感器传输电缆的故障排查，适配潮湿、高腐蚀的地下作业环境；第四，环保行业，可用于污水处理厂、垃圾焚烧发电站、危废处理厂的动力电缆、在线监测设备电缆的定期绝缘检测与故障定位；第五，核工业，可用于核电厂非核级辅助供电电缆的定期性能检测，满足核工业领域的电气设备检测安全要求。除此之外，该设备还可用于工矿企业、产业园的自备供电电缆运维检测，以及市政部门的城市地下管线普查作业，覆盖B端生产型企业、第三方检测机构，以及G端电网公司、市政管理部门、轨道交通运营单位、核工业运营单位的各类作业需求。

使用该设备开展电缆检测或故障定位作业时，需严格遵循对应行业的作业规范与设备的技术要求，主要注意事项包括以下几类：第一是作业前的准备要求，作业前需确认被测电缆已完全断电，且所有线芯均已完成充分放电，避免残留电压造成安全隐患；需核对被测电缆的额定电压等级，设置对应的冲击电压或超低频测试电压值，输出电压不得超过设备的最高输出限值，也不得超过被测电缆的额定耐受电压，避免对电缆造成二次损伤。第二是作业过程的操作要求，设备的接地端需采用截面积不小于6mm²的多股铜线可靠接入现场接地网，接地电阻不得大于4Ω，保障高压泄放的安全性；开展超低频耐压试验时，需严格按照对应行业标准设置加压时长，例如10kV交联聚乙烯电缆的0.1Hz超低频耐压试验加压时长需设置为15分钟，20kV电缆加压时长设置为30分钟；开展故障冲击定位时，需根据故障类型调整放电周期，高阻闪络故障可设置为3~5秒/次，死接地故障可适当延长放电周期至8~10秒/次，保障故障点充分放电。第三是特殊场景的作业要求，在轨道交通领域作业时，需确认作业区间已完成断电隔离，避免设备冲击信号干扰列车信号系统运行；在核工业控制区作业时，需严格遵循现场的辐射

美国HVI(美高测)VT-33(F)电缆故障冲击仪的核心技术参数可按功能模式分为两类，故障定位模式下的参数包括：输出电压范围0-13kV，最高冲击能量可达760焦耳，可击穿绝大多数额定电压25kV及以下电缆的高阻、闪络类故障点，定位误差远低于行业平均水平；甚低频绝缘测试模式下的参数包括：输出交流电压范围0-33kVac，输出测试频率为0.1Hz，可覆盖额定电压25kV及以下的所有屏蔽电力电缆测试需求，最大支持测试的屏蔽电力电缆长度约为10000英尺（约3048米），可适配国内绝大多数配网电缆的测试要求。除此之外，该设备采用集成式设计，将电缆故障定位与电缆交流完整性测试功能合二为一，机身重量远低于两台单一功能设备的总重量，便携性大幅提升。对于B端用户而言，760焦耳的高冲击能量、33kV的高测试电压覆盖了绝大多数常规作业场景的参数要求，无需额外采购更高参数的设备即可满足日常作业需求，有效提升设备投入回报率；对于G端用户而言，参数指标完全符合国内电力行业的检测要求，可覆盖辖区内绝大多数配网电缆的检测需求，适配政府采购的通用性要求。

美国HVI(美高测)VT-33(F)电缆故障冲击仪在电力运维巡检场景下的应用价值主要体现在三个方面。第一是隐患排查效率提升，该设备的甚低频绝缘测试功能可快速识别电缆的绝缘老化、局部缺陷等隐性问题，相比传统的绝缘电阻测试，检测准确率提升60%以上，可提前3-6个月发现电缆潜在故障风险，大幅降低突发停电概率；第二是作业负担降低，集成式设计仅需携带单台设备即可完成日常巡检的绝缘测试、疑似故障点定位等全部工作，无需携带多台设备往返作业现场，一线运维人员的作业负担大幅降低；第三是测试结果合规，设备符合GB、DL等相关行业标准，测试数据可直接录入运维系统作为巡检台账的有效依据，无需额外开展数据核验。对于B端的供电企业、电厂而言，提前排查故障可减少停电带来的生产损失，提升供电可靠性，直接提升企业经营效益；对于G端的电网单位而言，高效的巡检能力可满足民生供电保障的考核要求，减少因大面积停电引发的民生投诉，符合公共服务的绩效要求。

美国HVI(美高测)VT-33(F)电缆故障冲击仪的绝缘测试功能采用0.1Hz甚低频（VLF）测试技术，相比传统的工频耐压测试、直流耐压测试有显著技术优势。第一是测试安全性更高，0.1Hz甚低频测试的等效性与工频耐压测试一致，但测试过程中对完好电缆绝缘的损伤远低于直流耐压测试，不会给正常电缆带来额外的绝缘劣化风险；第二是便携性更强，相比工频耐压测试设备庞大的体积，该设备的集成式设计重量大幅降低，无需配备大型升压装置即可实现33kV的交流测试输出，适配户外流动作业的需求；第三是测试准确率更高，可精准识别电缆的局部绝缘缺陷、受潮、老化等问题，测试结果的可靠性远高于常规绝缘电阻测试。该功能的测试性能符合IEC 60270、GB/T 3048、DL/T 474等相关标准要求，测试结果具备合规性。对于B端用户而言，高效安全的绝缘测试可减少测试对电缆的损伤，提升测试效率，降低运维成本；对于G端用户而言，符合标准的测试结果可作为电缆验收、安全检查的有效依据，满足合规检测的要求。

美国HVI（美高测）VT-33(F)电缆故障冲击仪的电缆故障检测功能分为故障预定位、故障定点、绝缘验收三个核心环节，各环节对应不同的技术原理。在故障预定位环节，设备通过TDR接口对接时域反射仪，采用电弧反射法完成故障初步定位：设备向故障电缆注入高压脉冲，使故障点产生持续电弧，此时故障点的阻抗会发生突变，时域反射仪接收到阻抗突变返回的脉冲信号后，即可根据脉冲传输时间计算出故障点的大致距离，误差可控制在1%以内。在故障定点环节，设备以固定8秒的间隔向电缆释放最高13kVdc、760焦耳的冲击电压，使故障点持续击穿放电，放电过程会产生可被声学/磁性探测器捕捉的声波信号与电磁信号，运维人员可根据信号强度逐步缩小范围，最终确定故障点的精准位置。在绝缘验收环节，设备采用0.1Hz甚低频（VLF）耐压测试原理，向修复后的电缆输出最高33kVac的0.1Hz超低频交流电压，持续测试指定时长后无击穿即可判定电缆绝缘性能合格，相比传统工频耐压测试，甚低频测试所需设备体积更小、能耗更低，对电缆绝缘的损伤更小，检测结果的可靠性更高。同时设备的VLF燃烧功能可通过持续向故障点施加超低频电压，使故障点表面的碳化层

美国HVI(美高测)VT-33(F)电缆故障冲击仪的核心应用行业为电力行业，同时可适配涉电场景下的多领域检测需求，具体应用场景可分为五大类。第一是电网日常运维巡检场景，可用于国家电网、南方电网等各级电网单位的配网电缆定期巡检，快速排查电缆绝缘隐患，降低故障发生概率；第二是电厂电缆检测场景，可用于火电、水电、新能源电厂的厂内电力电缆定期检测，保障厂区供电稳定；第三是电缆故障抢修场景，可在电缆出现停电故障时快速定位故障点位置，缩短抢修时长；第四是电缆验收检测场景，可用于新铺设电力电缆的竣工绝缘测试、故障修复后的性能验证，保障投用电缆符合运行标准；第五是专项评估场景，可用于涉核区域电力电缆的辐射监测、环保部门的电力设施环境评估等专项检测工作。对于B端的电力工程企业、民营供电企业而言，该设备可覆盖施工、运维、抢修全流程的测试需求，适配不同项目的作业要求；对于G端的电网单位、电力监管部门而言，该设备可满足民生供电保障、电力安全检查等官方检测需求，符合公共服务类检测的规范要求。
