谐波分析并非 WT1800 的标准功能，需要加装 /G5 或 /G6 模块才能获得，二者的差别在于可同时分析的系统数量：/G5 面向一个系统，/G6 允许两个系统并行处理。进入谐波模式后常规测量与谐波测量同步进行，不必在两种方式之间来回切换，内部采样时钟条件下可处理的基频范围为 0.5Hz 至 2600Hz，可解析的次数上限为 500 次，足以覆盖开关频率附近的主要成分。变流器测试中如果既要观察电网侧的畸变情况，又要分析被测设备注入到线路的畸变成分，双系统能力显得格外实用，一次接线即可完成两处对照，避免了重复拆装引入的接触电阻差异。显示方面也有连带效果，矢量图与棒图画面需要 /G5 或 /G6 支持，未安装时只能浏览数值、波形与趋势三种格式，因此报告若需展示矢量或棒图，应在规划阶段就把模块一并纳入配置，避免测试中途才发现功能缺失。使用双系统分析时，还要注意两个系统的基频来源分别设定，若其中一侧基频锁定不稳，谐波次数会出现整体偏移，读取频谱前应先用常规测量确认基频读数正常。

搭建多通道测试系统时建议按三个层次依次决策。第一层是确定输入单元数量，被测回路有几路就装几个单元，最多六个，还需要更多通道时可借助同步测量功能把多台仪器联合起来，由主机统一协调时间基准。第二层是选择取样方式，信号幅度落在直接输入范围内时优先使用机内分流器，接线最短、引入误差也最小；电流较大或不便断开主回路时，改由电流互感器或霍尔传感器送入外部传感器输入端，其量程为 50mV 至 10V。第三层是落实量程：电压侧覆盖 1.5V 至 1000V，峰值因数取 CF3 时提供从 1.5V 到 1000V 共十二个档位，取 CF6 时可用区间变为 0.75V 至 500V；电流侧要区分单元，50A 单元在 CF3 下为 1A 至 50A、CF6 下为 500mA 至 25A，5A 单元在 CF3 下为 10mA 至 5A、CF6 下为 5mA 至 2.5A。档位确定后还要记住有效输入范围仅为量程的 1% 至 110%，超出这一区间读数便不再有精度保证。若被测回路既有高压又有弱信号，建议把强电回路留给直接输入通道，把弱信号交给传感器通道，并在正式记录前先观察几个周期的波形，确认没有出现削顶或明显噪

凡是需要量化评价电能流向与转换效率的场合，WT1800 都能直接胜任，最具代表性的是光伏逆变器、风电变流器、通用变频器以及电动汽车与混合动力汽车车载电源的效率鉴定。这类被测对象往往同时跨越交流与直流两种形态，而仪器从直流起步的频率覆盖能力，可以把用电端与发电端放在同一时间坐标下比较，不会因两台仪表时基不同而引入偏差。在新能源与储能环节，常用来跟踪最大功率点跟踪过程中的功率变化，也用来累计电池充放电的进出电量；在电机制造环节则可同步观察转速、扭矩与电角度，让机械量与电量在同一屏幕上对照分析。家用电器、照明驱动装置以及服务器类信息设备的待机功耗同样能用它评估，飞机供电系统的电能品质考核也在适用范围内。低频下限做到 0.1Hz，缓慢波动的负载不会被遗漏，实验室型式试验与产线抽检都能覆盖。

一次完整的测量可以分成准备、采集与归档三个阶段。准备阶段把被测回路的电压接到插入式安全端子，电流接到大接线柱或外部传感器端子，随后在屏幕上选定接线方式与单元编号，并设定电压、电流量程以及线路与频率滤波器，必要时先做一次空载观察确认接线无误。采集阶段依据被测对象的变化速度挑选数据更新周期，可选 50ms、100ms、200ms、500ms 以及 1s 到 20s 各档；需要长期累计结果时启用积分功能，可累积有功功率、电流、视在功率与无功功率，积分模式能在充电与放电、以及卖电与买电之间切换，储能类被测对象尤其依赖这一模式。归档阶段，读数可存入机身约 32MB 的存储内存，也可写入容量不超过 1GB 的 USB 移动存储设备，屏幕画面支持导出为 BMP、PNG、JPEG 三种图片格式；需要纸质凭证时，加装打印单元后可用宽 80mm 的纸卷输出，并允许设定自动打印，让波形或数据按计划周期性留档，便于事后追溯。

解读结果时先区分功率类与能量类两套数据。功率部分给出有功功率、视在功率、无功功率、功率因数与相位角，结合起来可以判断负载性质：无功占比偏高、功率因数偏低意味着电能利用率不佳；电压与电流的峰值以及最大保持的峰值因数则能揭示短时冲击的存在，峰值因数上限为 300 并保持最大值。能量部分以 Wh、Ah、varh、VAh 的形式累计，充放电模式下可直接读得流入与流出电量之差，用两者之比即可求得库仑效率。若读数与预期偏离，优先排查四类来源：被测值在量程中的相对位置、滤波器截止频率是否设得过低、峰值因数档位是否与波形形态匹配、移动平均数是否设得过大。移动平均数可在 2 至 64 之间设定，数值越大读数越平稳但响应越迟缓；数据更新周期为 50ms 至 200ms 时，屏幕数值实际刷新大约滞后 200ms 至 500ms，结合这一滞后判断趋势才不容易误读。畸变问题则要与谐波数据放在一起看，双谐波能力可以帮助识别畸变究竟来自电网侧还是由被测设备注入；把数值与趋势画面沿时间轴展开后，还能看出效率随负载变化的走向，从而找出效率最高的工作区间，为拓扑改进和控制策略调整指明方向。

与常规功率计相比，WT1800 的差别集中在三个方面。频带宽度首当其冲，普通仪表多围绕工频及其低次谐波设计，而它的电压与电流通道带宽达到 5MHz，功率带宽为直流至 1MHz，叠加约 2MS/s 的采样速度，开关器件的动作细节不会被抹平，读到的功率更接近真实值。通道规模与同步性次之，六个输入单元可在同一时基下工作，对于同时跨越交流侧、直流母线与负载侧的系统，不必再用多台小仪表分段测量后手工对齐时间。对非线性特征的处理深度则体现在谐波分析最高可达 500 次，并可对两个系统并行分析，数据更新周期提供 50ms 至 20s 共九档，最快档位下能追踪瞬态变化过程。再加上二十条自定义公式，效率与损耗比可以直接显示在屏幕上，省去把数据导出后再做后处理的工作环节，也让整套能效评估能在一个机柜内完成。此外仪器支持同步测量，扩展通道时不必担心多台设备之间的时间对齐问题，对于追求单次接线即可取得完整结论的团队，这些差异直接决定了测量结论的可信程度。

WT1800 依靠统一的同步采样架构来消除相位偏差：电压与电流由同一只 16 位模数转换器在相同时钟下并行转换，单次转换周期约 500ns，折算下来每秒约完成两百万次取样，从机制上避免了分时轮询带来的通道间时间错位。信号进入转换器之前，电压支路经电阻分压网络衰减，电流直接输入支路由内置分流器完成变换，50A 单元内阻约 2mΩ，5A 单元约 100mΩ，外部传感器输入的阻抗则约 1MΩ。面对变频器输出这类富含开关频率成分的波形，仪器提供两级滤波手段：线路滤波器可在 100Hz 至 100kHz 之间以 100Hz 步进设定，另有 300kHz 与 1MHz 两档模拟滤波；频率滤波器提供 100Hz 与 1kHz 两档，用于剔除叠加在基波之上的高频扰动。测量周期本身由频率测量通道锁定，标配可监视三个来源，加装相应模块后最多扩展到十二个，为后续功率运算提供稳定时基，这也是在非正弦条件下仍能保持相位关系正确的根本原因。

安全使用 WT1800 的前提是严格限定输入幅度，各项限额按持续时间分级管理。长期连续施加时，电压不得超过 2kV 峰值或 1.1kV 有效值中的较小者，频率高于 100kHz 时还要按 (1200-f) Vrms 进一步折算；50A 单元的电流限值为 150A 峰值或 55A 有效值，5A 单元为 10A 峰值或 7A 有效值。持续时间不超过 1s 的短时输入允许放宽，电压可达 3kV 峰值或 1.5kV 有效值，50A 单元对应 150A 峰值或 55A 有效值，5A 单元为 10A 峰值或 7A 有效值。持续时间不超过 20ms 的瞬时冲击，电压上限为 4kV 峰值或 2kV 有效值，50A 单元为 450A 峰值或 300A 有效值，5A 单元为 30A 峰值或 15A 有效值。此外，工频条件下的连续共模电压不得超过 1000Vrms。接线时还应留意插入损耗，50A 单元约 2mΩ、5A 单元约 100mΩ 的内阻会在被测回路中产生压降，测量微小功率负载时要事先评估这一影响，必要时改用外部传感器取样。另外，机内并未配置内部硬盘与小型计算机系统接口，也没有串行异步通信端口，长期无

±0.1% 这一标称精度只在规定的输入区间内成立，理解这一点往往比记住数字本身更重要。仪器给出的有效输入范围是量程的 1% 至 110%，实测值低于下限时相对误差会被显著放大，高于上限则可能触发过载保护甚至损坏输入端。工频条件下的功率精度表述为读数的 0.1% 加量程的 0.05%，直流条件下表述为读数的 0.05% 加量程的 0.1%，两种表述中读数项与量程项的权重不同，说明直流测量对量程选择的依赖更强，选大档位会明显吃亏。为防止人为选错档位，仪器设置了自动量程判据：有效值超过量程 110%，或峰值超过 330%（CF6 为 660%）时向上切换；有效值降到量程 30% 以下且峰值不超过 300%（CF6 为 600%）时向下切换。此外，线路滤波器与频率滤波器的设定一旦改变，参与运算的信号成分随之变化，因此标称精度只对未经额外衰减的通道负责，做效率比对时应保持各通道滤波设置一致。最后还要留意读数位数，数值小于 60000 时显示五位，达到或超过后降为四位，记录高位数读数时应意识到末位已被舍去。

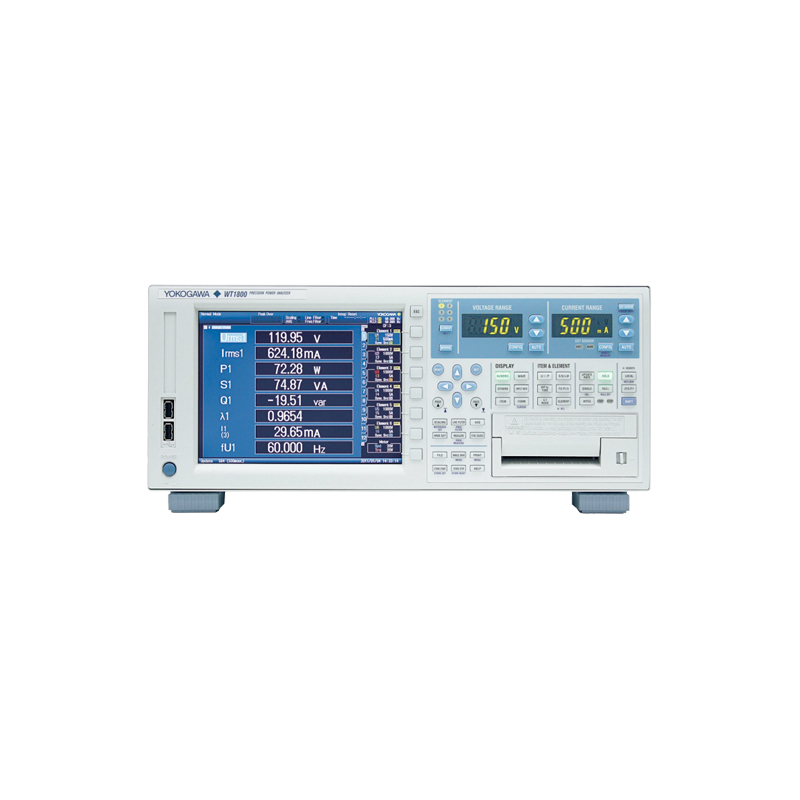

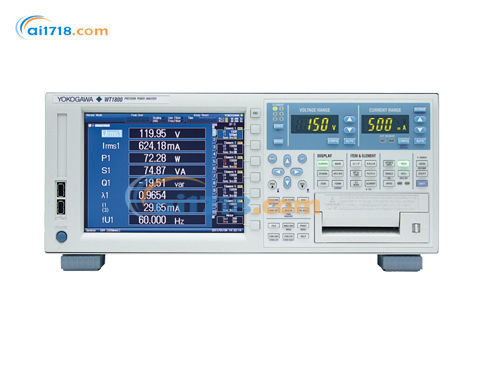

横河 WT1800 是一台面向高精度功率与效率评价而设计的多通道功率分析仪，常用于变频器、逆变器、电机驱动装置等电力变换设备的能耗定量分析。仪器最多可装入六个输入单元，每个单元可独立选择接线方式与单元编号，电压通道采用浮置输入的电阻分压方式取样，输入电阻约 2MΩ、并联电容约 10pF；电流通道既可经内置分流器直接接入，也可通过绝缘 BNC 接口的外部传感器输入选件接收二次信号，输入阻抗约 1MΩ。因此同一台设备既能覆盖 10mA 至 5A、1A 至 50A 的直接电流输入，也能适配 50mV 至 10V 的传感器输出。基本功率精度为 ±0.1%，电压与电流通道基本精度同为 ±0.1%，读数显示在一块 8.4 英寸、分辨率 1024×768 的彩色液晶屏上，支持数值、波形与趋势三种呈现方式，还可写入最多二十条自定义公式，把各通道读数直接换算成效率与损耗等工程指标。仪器随机提供通用串行总线与以太网等接口，便于把数据送往计算机做进一步处理，整体定位是实验室与研发部门做能效鉴定时的主力机型。
