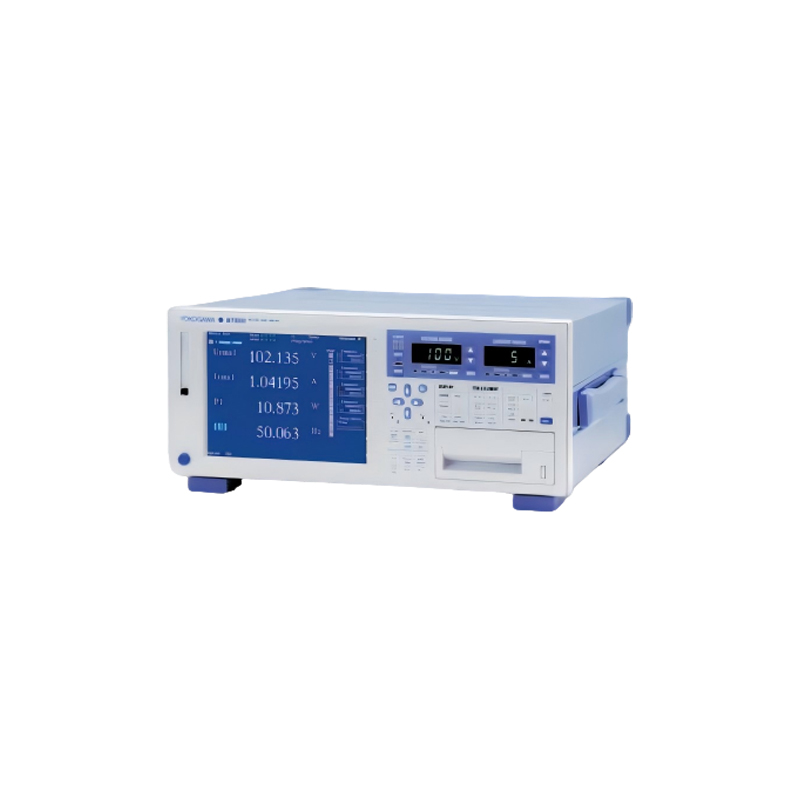

日本Yokogawa WT3000电能质量分析仪

用 Yokogawa WT3000 做一次变流效率测试，流程可归纳为六步。第一步是接线：把输入侧与输出侧的电压、电流分别接到对应的输入单元，最多可用到四路；电流较大时改经外部传感器接入，传感器的输出电平要落在五十毫伏到十伏或二十五毫伏到五伏的窗口内，否则会超出输入范围。 第二步是设置量程与波峰因数，先估算被测信号的峰值，再在波峰因数三与六之间选择，避免削顶，也不要用大量程去测很小的信号而损失分辨率。第三步是开机预热，资料要求的预热时间约为三十分钟，这一步不能省，否则基准尚未稳定，功率读数会在最初一段时间持续漂移。 第四步是选择运算项，确认视在功率积分与无功功率积分已经启用，必要时用最多二十条自定义公式直接算出效率与损耗。第五步是设定数据更新周期，稳态评估可放到数秒，关注瞬态则设到五十毫秒。第六步是保存与导出，数据先进入约三十兆字节的内部存储，再用存储卡或优盘取出。

Yokogawa WT3000 在瞬态功率测量上的独到之处，在于把高采样率与高速数据更新组合在一起。仪器采样率约为每秒二十万点，数据更新周期最短可设到五十毫秒，这意味着电机启动、负载突投、逆变器切换这类持续时间极短的功率变化都能被完整记录下来，而不是被平均成一个平滑值，从而保留下真实的冲击过程。 与之配套的是内部约三十兆字节的存储空间，短时高密度的数据可以先落在仪器内，再通过移动介质取出。存储卡是标配支持的方式，优盘则要依靠相应选件。若需要把波形或计算结果实时送到外部采集装置，可选用二十路模拟量输出的选件，把仪器当成一台高速前端使用。 另一项优势是分析的完整性。仪器支持电压有效值与整流平均值同时读取，视在功率与无功功率的积分运算也一并具备，还允许用户自定义最多二十条计算公式，把效率、损耗、畸变等派生量直接在仪器内算出，而不必导出后再处理。三角运算补偿选件则用于多相系统的接线补偿，降低接线方式带来的附加误差。

Yokogawa WT3000 的谐波与闪烁测试都指向国际电工委员会的相关规范，但需要依靠对应的选件才能开启。谐波测量本身由频谱分析选件提供，符合标准要求的谐波测试同样依赖这一选件，它还一并带来频谱分析能力，可把被测信号的频率成分展开观察，便于判断干扰究竟来自开关频率还是低频调制。 闪烁测量由专门的闪烁选件提供，用于评价电压波动引起的照明闪烁程度。如果需要按逐个周期的方式观察功率随时间的变化，则要加装逐周期选件。三角运算补偿由补偿选件实现，用来修正多相接线带来的附加误差。频率通道标配两路，加装频率选件后最多扩展到八路，适合多路测量场合。 需要说明的是，标准符合性不仅取决于选件，还取决于测试条件是否受控。仪器要求预热约三十分钟，工作温度为五到四十摄氏度，工作湿度在不装打印机时为百分之二十到八十、装打印机时为百分之三十五到八十且均不凝露，工作海拔不超过两千米。只有这些条件满足，且输入落在保证精度的有效范围内，测得的谐波与闪烁数值才具有可比性。

Yokogawa WT3000 在低功率因数条件下仍能保持优异的误差表现，主要依靠三项设计。第一是宽频带的前端通道，功率测量带宽从直流一直延伸到一兆赫兹，低频段下限为零点一赫兹，因此当被测信号频率偏离工频、或者叠加了开关频率成分时，通道本身的幅频与相频响应不会引入额外偏差，相位角的微小偏差也就不会在低功率因数下被放大成明显的功率误差。 第二是宽量程与波峰因数的配合。电压量程在波峰因数为三时覆盖十五到一千伏，波峰因数为六时收窄为七点五到五百伏；直接输入电流量程在波峰因数为三时为五毫安到三十安，波峰因数为六时为二点五毫安到十五安。面对非正弦、尖峰明显的波形，可以选择更大的波峰因数档位，让峰值不被削顶。 第三是有效输入范围的保证。资料注明电压与电流在保证精度的前提下，有效输入范围可达满量程的百分之一到百分之一百三十，即便被测值很小或短时超出额定，仍处于可评价区间。再配合约三十分钟的预热，内部基准与模拟通道达到热平衡，读数才真正稳定下来。

Yokogawa WT3000 是横河推出的高端高精度功率分析仪，定位是实验室与研发环节的精密功率与电能质量测量平台，而不是配电盘上长期挂表的计量终端。它在工频条件下的基础功率精度为读数的正负百分之零点零二加量程的正负百分之零点零四，功率测量带宽覆盖直流以及零点一赫兹到一兆赫兹，最多可装入四路输入单元。与常规电能表相比，它的差别在于追求的是转换效率与波形细节的测量可信度，而不是长期运行的电度累积。 仪器标配八点四英寸彩色液晶屏，采样率约为每秒二十万点，数据更新周期可在五十毫秒到二十秒之间设定，内部存储约三十兆字节，并可用存储卡或选配的优盘导出。它还支持电压有效值与整流平均值同时读取，视在功率与无功功率的积分运算也一并具备，这些能力是普通表计不具备的。 正因为把精度放在首位，该仪器常被用于光伏与风电变流器的转换效率测试、电机与变压器的功率评估、照明产品的谐波失真测量，以及低功耗电子产品的待机功耗检测，也可作为功率仪表内部校准的参考。

使用 Yokogawa WT3000 有几个容易忽略的前提。第一是预热，资料给出的预热时间约为三十分钟，冷机直接测量会让功率读数在最初一段时间持续变化，效率比对尤其容易因此失真。第二是环境，工作温度为五到四十摄氏度，工作湿度在不装内置打印机时为百分之二十到八十相对湿度，装了打印机则收窄到百分之三十五到八十，两种情况都不能凝露，工作海拔不超过两千米；储存温度可放宽到负二十五到正六十摄氏度。 第三是供电，仪器接受一百到二百四十伏交流，允许范围九十到二百六十四伏，频率五十或六十赫兹、允许四十八到六十三赫兹，带内置打印机时最大功耗一百五十伏安，台面电源要按这个容量准备。第四是承重与搬运，主机加上四个输入单元和选件后整机约十五千克，工作台与机架应按此重量选择。 第五是参数保全，仪器依靠锂电池保存设置参数和系统时钟，长期闲置后若发现配置丢失，应重新写入并校时，再开始正式测量，避免用错误的量程设置跑完整个试验。

配置 Yokogawa WT3000 的第一步是确定输入单元的数量。仪器支持一路到四路输入单元，做单相或单路直流测试时一路即可，做三相三功率表法、或需要同时测输入与输出的变流效率时，则按通道需求配到三路或四路。第二步是确定量程类型：电压量程在波峰因数三时覆盖十五到一千伏，波峰因数六时收窄为七点五到五百伏；直接输入电流量程对应为五毫安到三十安与二点五毫安到十五安；若改用外部传感器，则对应五十毫伏到十伏与二十五毫伏到五伏两档。 第三步是选件取舍。谐波测量与符合国际标准的谐波测试都要依靠频谱分析选件，该选件同时提供频谱分析能力；闪烁测量需要专门的闪烁选件；逐周期测量需要周期选件；三角运算补偿需要补偿选件；频率通道标配两路，加装频率选件后最多扩展到八路；需要模拟量回放时可选二十路输出的输出选件。 第四步是通讯与存储安排。仪器标配通用接口总线，可选串行接口、通用串行总线、以太网和视频输出，内部存储约三十兆字节，移动介质可用存储卡，也可加装优盘选件。按这四步梳理，就能把配置与被测对象对齐。

影响 Yokogawa WT3000 功率测量精度的因素主要有四类。第一类是预热与环境，仪器要求预热约三十分钟，工作温度为五到四十摄氏度，湿度在不装打印机时为百分之二十到八十、装打印机时为百分之三十五到八十且不凝露，海拔不超过两千米；任何一项超出，内部基准和模拟通道都会偏离标定状态。 第二类是量程与波峰因数的选择。电压量程在波峰因数三时是十五到一千伏、波峰因数六时是七点五到五百伏，电流直接输入在波峰因数三时为五毫安到三十安、波峰因数六时为二点五毫安到十五安。被测波形尖峰明显却仍用小量程，峰值会被限制；反过来用大量程测小信号，分辨率又会不足。 第三类是有效输入范围，资料注明保证精度的有效输入为满量程的百分之一到百分之一百三十，超出这一区间后仪器不再承诺精度。第四类是外部传感器与接线，使用外部电流传感器时，传感器自身的相位误差会直接叠加到功率结果上，在开关频率较高的场合表现得更为明显。

读取 Yokogawa WT3000 的结果，建议按效率、谐波、闪烁三条线索展开。效率部分直接看输入功率与输出功率之比，仪器依靠最多四路输入单元同步取样，两端数据取自同一时间窗，因此比值不受负荷起伏影响；若选配了电机版本，还能把扭矩与转速换算出的机械功率纳入进来，得到包含驱动装置在内的整体效率。 谐波部分由频谱分析选件给出，除各次谐波幅值之外，频谱分析还能把干扰按频率展开，帮助判断是开关频率及其边带，还是低频段的调制产物。照明类被测件应同时关注闪烁，这部分由专门的闪烁选件提供，反映的是电压波动造成的灯光不稳程度。 如果关心动态过程，应使用逐周期功能，把每个周期的功率排成序列观察，而不是只看平均值。数据更新周期可在五十毫秒到二十秒之间调整，稳态评估取长周期更平滑，瞬态捕捉则取最短档。最后把结果连同当时的温度、湿度与预热情况一并记录，便于后续复现与横向比对。

Yokogawa WT3000 最典型的应用是变流设备的转换效率测试，包括光伏逆变器、风电变流器以及各类工业变频装置。这类设备的输入是直流或工频交流，输出则是脉宽调制波形，含有大量开关频率成分，普通仪表难以同时评价两端功率；而该仪器凭借从直流到一兆赫兹的带宽以及最多四路输入单元，可以在同一次接线里完成输入侧与输出侧的同步取样，直接算出效率，从而支撑研发阶段的方案比对。 在电机与变压器领域，它可用于高精度功率评估；若选择电机版本，还能接入扭矩与转速信号，把机械输出与电功率放在同一时间轴上，进而分析电机及其驱动逆变器的整体表现。照明设备的谐波失真测量同样是它的强项，可帮助判断驱动电源对电网的干扰程度。 此外，手机一类低功耗产品的功耗检测也常用到它，因为待机电流往往只有毫安级而峰值可能高出很多，宽量程加大波峰因数的组合正好匹配这种动态范围。在计量实验室内，它还可以充当功率仪表内部校准的参考。
