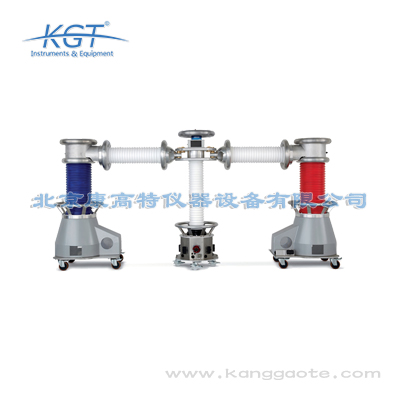

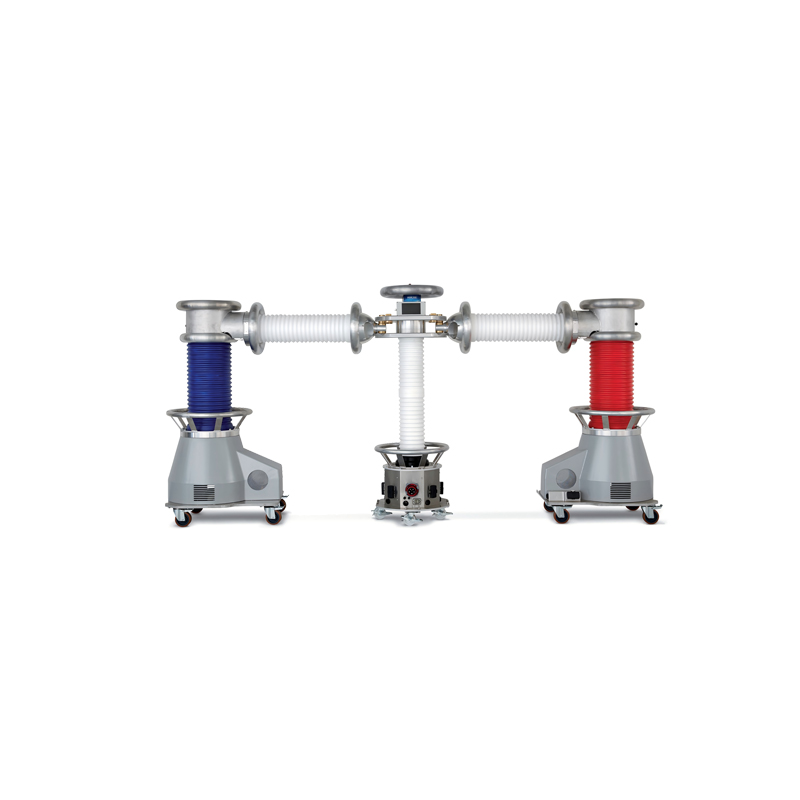

HVA200超低频电缆测试系统

HVA200具备丰富的接口与协议兼容性，可满足不同用户的系统对接与数据管理需求：硬件接口方面，设备配备USB3.0、RJ45以太网、RS485、蓝牙5.0四种数据接口，可支持有线、无线两种数据传输模式；通信协议方面，支持Modbus-RTU、MQTT、IEC 61850等通用工业通信协议，其中IEC 61850协议为电力行业通用通信标准，可直接对接电网公司的PMS生产管理系统，实现检测数据的自动上传归档，同时支持对接核电行业的设备运维管理系统、轨道交通的综合监控系统、B端制造企业的MES生产管理系统，无需额外开发即可实现数据互通；数据格式方面，设备导出的检测报告支持PDF、CSV、XML三种格式，其中CSV格式原始数据可直接导入数据分析软件进行批量统计，XML格式可满足不同系统的数据导入需求，所有原始检测数据内置加密校验，不可篡改，可满足G端用户的检测数据溯源要求，也可满足B端企业的产品质量追溯、生产效率统计需求，帮助用户实现检测数据的数字化管理，减少人工录入的工作量，提升数据管理效率。

HVA200的核心技术参数覆盖输出性能、检测精度、环境适配性三大维度，具体参数如下：输出性能方面，交流输出电压范围0~200kV连续可调，频率支持50Hz/60Hz切换，额定输出容量10kVA，电压波形畸变率≤1%，符合高压试验的标准波形要求；检测精度方面，介损测量范围0~100%，测量精度±0.05%，电容测量精度±0.5%，局部放电检测下限1pC，放电量测量误差≤±10%，可精准识别绝缘材料的微小劣化缺陷；环境适配性方面，设备工作温度范围-20℃~55℃，存储温度范围-40℃~70℃，可适配东北低温、南方高温高湿等不同区域的使用需求，相对湿度耐受范围≤85%无凝露，开启内置除湿模块后可在90%湿度环境下正常工作，防护等级为主机IP54，可应对户外淋雨、粉尘环境的检测需求，设备总重量120kg，采用分体式设计，单人即可完成搬运和接线，支持市电供电和内置锂电池供电两种模式，锂电池续航可达8小时，可满足野外无市电场景的线路巡检需求。

HVA200超低频电缆测试系统完全适配长距离高压电缆的绝缘测试需求，其输出参数及性能设计针对性解决了长距离高压电缆测试的痛点。首先长距离大截面高压电缆的电容负载远高于普通短距离电缆，传统超低频测试设备的输出电流及负载能力不足，无法完成测试，而HVA200超低频电缆测试系统的最大输出电流可达140mA，额定输出功率7.2kVA，可支持最大6μF的电容负载，可覆盖绝大多数110kV及以下电压等级的长距离高压电缆的测试需求，无需额外加装扩容设备即可完成测试。其次长距离高压电缆的测试时间通常较长，传统测试设备受散热限制需要中途停机，测试效率极低，而HVA200采用先进的散热设计，可实现无限制连续运行，无需中途停机散热，可一次性完成长距离电缆的全流程耐压测试、绝缘测试，大幅提升测试效率。除此之外，该设备的正弦超低频输出与工频耐压测试的等效性极高，测试结果可以准确反映长距离电缆在实际运行工况下的绝缘性能，测试准确率远高于普通直流耐压测试，可有效避免误判、漏判的问题，降低后续运维的安全风险。设备还支持加装局部放电、介质损耗测试模块，可在长距离电缆耐压测试的同时同步开展局放、介损测试，一次性获取多维度

HVA200的操作流程分为前期准备、接线、参数设置、测试、数据导出五个核心步骤，严格按照流程操作可保障检测数据的准确性与作业安全性：首先是前期准备，需确认被测设备完全断电、完成对地放电，清除被测设备表面的污渍与导电粉尘，检测现场环境湿度≤85%，无强电磁干扰，作业区域拉设安全警示带，禁止无关人员进入；其次是接线环节，将设备的高压输出端通过绝缘引线连接至被测设备的高压端子，设备接地端可靠连接至公共接地网，接地电阻≤4Ω，局部放电信号采集端连接至被测设备的耦合电容或检测阻抗端子，确认所有接线牢固无松动；第三步是参数设置，根据被测设备的额定电压、试验标准要求设置试验电压值、耐压时长、介损/局部放电检测阈值，选择对应的试验标准模板；第四步是启动测试，点击设备屏幕的启动按钮，设备将按照设置参数自动升压，全程实时采集电压、电流、介损、局部放电等数据，若检测到异常数据会自动触发过压、过流保护，降压回零，测试完成后设备自动降压至零位，待电压显示为零后才可进行下一步操作；最后是数据导出，可通过USB或以太网接口导出检测报告，报告包含所有原始检测数据、曲线、判定结果，可直接归档留存。

HVA200超低频电缆测试系统作为专业级高压电缆检测设备、电力维护工具，适配多个对电力系统稳定性要求极高的行业，核心应用领域包含电网、电厂、轨道交通、核工业、水务、环保等，同时可满足电科院、高压检测实验室的科研测试需求，以及各类电力运维现场的巡检、定检需求。在电网行业场景中，可用于110kV及以下电压等级的输配电电缆的交付验收测试、周期性耐压测试、故障排查测试，覆盖架空杆塔电缆、地下直埋电缆、管廊电缆等多种敷设类型的电缆检测；在电厂场景中，可用于厂内高压动力电缆、升压站外送电缆的日常运维测试，排查绝缘老化、外护套破损等隐患；在轨道交通场景中，可用于地铁、高铁沿线的牵引供电电缆、信号供电电缆的预防性测试，保障轨道交通供电系统的稳定运行；在电科院、实验室场景中，可用于新型电缆的性能验证测试、电缆老化机理研究试验、不同测试方法的对比验证试验；在电力现场测试场景中，可用于故障电缆的快速定位测试、灾后电缆的可用性排查测试，大幅提升电力故障的排查效率。同时该设备支持扩展介损、局放测试模块，可满足各类高端检测场景的多参数测试需求。

HVA200超低频电缆测试系统针对电力现场测试的复杂环境做了大量针对性设计，相比传统电缆测试设备在现场使用场景下具备多重优势。首先是运输部署优势，设备采用模块化可拆卸设计，各部件重量适配车载运输及人工短距离搬运要求，可快速拆解后转运至交通不便的野外测试现场，到达现场后可快速完成组装投入使用，无需复杂的调试流程，大幅降低现场部署的时间成本，适配突发故障抢修等对响应速度要求较高的场景。其次是运行性能优势，设备采用先进的散热设计，可在户外环境下实现无限制连续运行，无需中途停机散热，可满足现场大批量电缆连续测试的需求，尤其适合城市电缆巡检、电网故障抢修等对测试效率要求较高的现场场景。第三是功能集成优势，该设备一机多用，单台设备即可完成交直流耐压测试、外护套测试、故障定位等多种测试需求，拓展模块后还可同步开展局部放电、介质损耗测试，无需携带多台测试设备前往现场，大幅降低现场测试的设备运输压力，减少多次接线带来的安全风险和时间成本。第四是环境适应性优势，设备的硬件设计符合电力现场测试的电磁兼容要求，可在复杂的电磁干扰环境下保持测试精度稳定，测试数据的准确性不受现场电磁环境的影响，同时设备的可视化软

HVA200是奥地利B2品牌的大功率超低频电缆测试设备，属于专业的高压电缆检测设备、电力维护工具，核心功能涵盖电缆交直流耐压测试、外护套测试、外护套故障定位、直流测试，还可根据测试需求扩展介质损耗测试、局部放电测试功能，实现一机多用，满足多维度电缆健康状态检测需求。核心技术参数方面，其正弦超低频输出电压峰值可达200kV、有效值可达140kV，直流输出电压可达±200kV，是目前行业内峰值输出电压最高的超低频电缆测试仪之一；最大输出电流可达140mA，可支持最大电容6μF的高压电缆测试，覆盖绝大多数长距离高压电缆的测试需求；输出频率范围为0.01-0.1Hz，输入电压支持3P+N+PE16A 230/400VAC，输入频率适配48-62Hz工频环境，输入功率9kVA，输出功率7.2kVA；输出模式包含AC（VLF）对称输出（全量程不受负载影响）、DC正负极输出两类，可适配不同测试标准的要求；设备配备光纤和USB两种数据接口，可实现测试数据的高速传输；整体重量小于900kg，各部件支持拆卸，方便不同测试场景的转运部署；防护等级为IP22，存储温度范围-25℃至+70℃，操作温度范围-10

HVA200超低频电缆测试系统具备多项行业领先的运行优势，可适配各类复杂的电缆测试任务，相比普通超低频测试设备具备更强的场景适配能力。首先是输出能力优势，其是目前行业内为数不多可实现200kV峰值正弦超低频输出的电缆测试仪，最大支持6μF电容的电缆测试，可覆盖长度超过10km的110kV电压等级高压电缆的测试需求，解决了普通超低频设备无法测试长距离大容性电缆的痛点；其次是连续运行优势，设备无需停机散热，可实现无限制连续运行，适合大批量电缆的集中测试、长时长的耐压老化测试等任务，大幅提升测试效率；第三是部署灵活性优势，设备各部件支持拆卸，整体重量小于900kg，可通过普通货运车辆转运，适配山区、郊区、管廊等交通不便的现场测试场景，无需大型吊装设备即可完成部署；第四是测试精度优势，其超低频输出全量程不受负载影响，输出电压稳定性高，测试数据的重复性、准确性远高于普通同类设备，可精准识别电缆的微小绝缘缺陷、外护套破损点，避免误判漏判；第五是功能扩展优势，支持加装介质损耗、局部放电测试模块，可在一次加压的情况下同时完成耐压、介损、局放三项核心测试，无需多次拆卸接线，大幅缩短测试时间，适合电力故障

使用HVA200超低频电缆测试系统开展工业检测作业时，需遵守多项注意事项保障检测精度和作业安全。首先是作业前准备注意事项，需提前确认被测电缆的额定电压，选择匹配的测试电压档位，避免超压测试损坏被测电缆；需确认供电环境符合设备要求，采用3P+N+PE16A标准供电接口，供电电压需稳定在230/400VAC、48-62Hz范围内，避免供电波动影响设备运行；测试前需对被测电缆进行充分的多次放电，消除电缆残留电荷对检测结果的干扰，同时清理被测电缆测试端的污渍、氧化层，保障接线接触良好。其次是检测过程注意事项，开展介质损耗测试、局部放电测试时，需提前排查测试现场的电磁干扰源，必要时采取电磁屏蔽措施，避免外界电磁干扰影响测试精度；测试过程中需严格按照工业检测安全操作规范设置安全警示区域，避免无关人员进入高压测试范围。第三是数据处理注意事项，检测完成后可通过光纤或USB接口导出原始检测数据，按照工业检测数据管理规范进行归档存储，如需对接工业检测数据平台，可直接采用标准数据格式进行传输，无需额外转换。该设备的操作规范完全符合工业检测领域的作业要求，可保障各类工业检测场景的检测质量。

HVA200超低频电缆测试系统配备专业的可视化测试软件，具备完善的数据处理和系统兼容能力，可同时满足B端电力运维企业的效率提升需求，以及G端电网、电科院等单位的标准化报告输出需求。数据处理方面，所有测试数据可通过光纤或USB接口高速传输至配套软件，软件支持测试数据的一键编辑、自动生成标准化测试报告，同时具备图形分析功能，可将耐压曲线、介质损耗数值、局部放电信号等测试结果以可视化图形的方式呈现，方便测试人员直观读取电缆绝缘状态，还支持多轮历史测试结果的自动对比，方便运维人员追踪电缆绝缘性能的变化趋势，提前预判绝缘老化风险。系统兼容性方面，设备输出的测试数据采用通用格式，可对接主流的电力运维管理系统、电缆全生命周期管理平台，无需额外开发即可实现测试数据的同步上传；设备本身支持模块化升级，用户可根据实际测试需求，后续加装局部放电测试模块、介质损耗测试模块，无需更换整机即可实现测试能力的升级，大幅降低设备迭代成本，提升投入产出比；同时设备的输出参数可灵活调整，适配不同电压等级、不同类型电缆的测试标准要求，可兼容35kV、66kV、110kV等多电压等级的交联聚乙烯电缆、油纸电缆等多种电缆类型的

HVA200超低频电缆测试系统的核心技术参数处于行业领先水平，可满足各类高压电缆的测试需求。输出电压方面，该设备支持正弦超低频和直流两种输出模式，正弦超低频输出的电压峰值最高可达200kV，有效值可达140kV，直流输出电压范围为±200kV，可覆盖10kV、35kV、110kV等主流电压等级电力电缆的耐压测试、绝缘测试需求。输出功率及负载能力方面，该设备最大输出电流可达140mA，额定输出功率为7.2kVA，可支持最大电容负载6μF的高压电缆测试，适配长距离大截面高压电缆的测试需求，无需额外加装扩容设备即可完成测试。运行性能方面，该设备采用先进的散热设计，可实现无限制连续运行，无需中途停机散热，可满足大批量电缆连续测试的场景需求。结构设计方面，设备采用模块化可拆卸设计，各部件重量适配人工转运及车载运输要求，可快速拆解后转运至不同测试现场，到达现场后可快速组装完成投入使用，无需复杂的调试流程。数据处理方面，设备标配可视化分析软件，支持USB、光纤两种数据传输方式，测试数据可快速导出至软件端进行图形化分析、历史数据对比、标准化测试报告生成，数据处理效率远高于传统电缆测试设备。

HVA200采用脉冲电流法与超高频检测融合的技术路线实现局部放电的精准检测，技术原理如下：首先设备的高压发生模块产生标准正弦波试验电压施加到被测设备上，当被测设备的绝缘内部存在气隙、杂质、老化等缺陷时，在高电场作用下缺陷位置会发生局部放电现象，放电过程会同时产生脉冲电流、超高频电磁波两种特征信号；设备内置的罗氏线圈采集回路会捕捉脉冲电流信号，获取放电量、相位、重复频次等核心参数，同时内置的超高频天线会采集300MHz~3GHz频段的放电电磁波信号，过滤现场的手机信号、工频干扰等背景噪声；设备内置的AI算法会对两种信号进行融合分析，首先通过频谱特征过滤95%以上的现场电磁干扰，再结合放电信号的相位分布、幅值特征对缺陷类型进行识别，可准确区分气隙放电、沿面放电、悬浮放电、尖端放电等常见绝缘缺陷类型，检测灵敏度可达1pC，即便在变电站、地铁牵引站等强电磁干扰的复杂现场环境下，也可以获得稳定准确的检测结果，有效避免误判、漏判问题。
