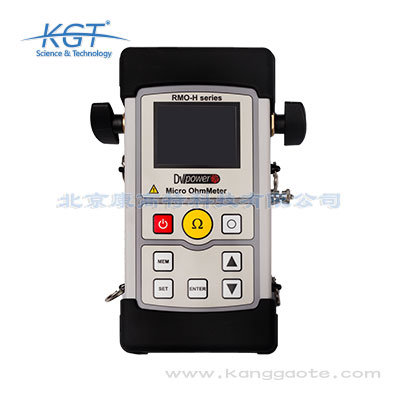

RMO-H系列手持式微欧计

RMO-H系列手持式微欧计
RMO-H系列手持式微欧计
RMO-H系列手持式微欧计

联系方式:010-68460051
Tel:13520131150

立即询价
  • 产品详情
  • 技术参数
  • 相关产品
  • 相关文章
RMO-H系列包括两种型号:
•RMO-H1 (测量电流达到100 A DC);
•RMO-H2 (测量电流达到220 A DC);
•RMO-H3 (测量电流达到300 A DC);
以下简称“RMO-H”。

RMO-H系列手持式微欧计简介:
•RMO-H是基于*先进技术的手持式、电池驱动的微欧计,使用当今*先进的电池和开关模式技术。
•RMO-H系列大容量Li-Po电池可以产生真正的高达300A的直流无纹波电流。测试电流是用户可选择的并且可以在自动调节测试斜坡时产生。

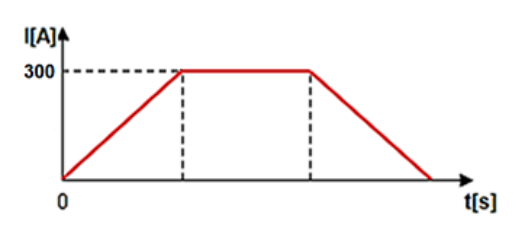

•在试验过程中,RMO-H斜坡在测量前电流增大,测量后电流减小。这大大减弱了磁场瞬变。
RMO-H系列手持式微欧计1
•RMO-H仪器可以在内部存储达到1000个测量单位.结果保存在微型SD卡上。所有测量结果都有时间和日期标注。
•DV-Win软件可以下载结果,创建和导出不同格式的测试报告。RMO-H和PC间通过蓝牙连接通信。
•RMO-H系列配有热保护和过电流保护装置。

RMO-H系列手持式微欧计特点:
•手持式 – 只有 0.95 kg / 2.1 lbs
•大功率 – 稳流达到300 A DC
•自动斜坡测量电流
•大容量电池供电
•测量范围 0.1 μΩ – 2000 mΩ
•典型精度 ± (0.1 % rdg + 0.1 % FS)
•双接地

RMO-H系列手持式微欧计应用:
典型的应用是测量非感性测量对象的电阻:
•高、中、低压断路器
•高、中压隔离开关
•大电流母线接头
•电缆接头
•焊接接头

将RMO-H 连接到测量对象
•RMO-H设备连接图遵守开尔文(四点)测量原理。“电压感应”插口的测量电缆尽可能靠近电阻Rt,并且在电流馈电电缆之间。这样,电缆和夹具的电阻几乎完全被排除在电阻测量之外。
RMO-H系列手持式微欧计2
•使用相同长度的电缆便于RMO-H测量中压断路器的接触电阻。带有开尔文探针(带有触发按钮)的电缆是专门为这个应用而设计的。
•当使用RMO-H测量外壳带电高压断路器时可以使用不同长度的电缆。短电缆(红色电缆,1.3m)将RMO-H连接到接近试验人员和设备的断路器的转接器上。长电缆(黑色电缆, 3或5m)连接到在转换点的另一端一个更远的固定转接器上。
RMO-H系列手持式微欧计3
1. 短测量引线(用红色标记的电流和电压感线)
2. 长测量引线(用黑色标记的电流和电压感线)
3. 接地电缆
4. 接地电缆(用于两侧接地测量时)

两侧接地测量
•RMO-H设备为两端接地的断路器提供了安全措施。连接图与单侧接地断路器相同。
RMO-H系列手持式微欧计4
注意:这种类型的测量与单侧接地测量相比可能不够*,因为会有少量的电流流过接地。

RMO-H系列手持式微欧计和特性
•RMO-H是理想的现场和工厂测试的手持式仪器,并且有友好的用户界面。用户只需要点击几下即可设置并启动一个选择的测量。这是通过一个直观的键盘和菜单设计来实现的。
•不同于市场上其他手持式微欧计, RMO-H设备在自动调节测试斜坡中产生调节测量电流。这便有了以下独特的特性:
用户可选择的测量电流
测量期间恒定直流(无纹波)电流
•大容量Li-Po电池(5600mAh)可以使设备进行多次测量并且不需要测量间的恢复时间。
•仪器有非常高的典型精度±(0.1%rdg+0.1%FS),*高的分辨率是0.1 µΩ。
•额外的特性是通过R max 功能实现的通过/失败标准。该功能开启时,如果测量电阻高于设定的 Rmax电阻值RMO-H设备会显示信息。

DV-Win 软件
*包括在购买价格中
•应用于RMO-H设备的DV-Win软件是基于Windows操作系统的应用程序工具集。它通过蓝牙连接实现了RMO-H设备和标准PC间的双向通信。
•该软件的主要特点是:
将测量结果下载到PC
测量结果分析
以不同格式保存测量结果
测量报告
RMO-H系列手持式微欧计5
电池
类型 1节– 5600 mAh Li-Po(用户可更换)
电压 3.7 V
充电时间 2 h
交流适配器
输入电压 90 – 264 V AC, 50/60 Hz
输出电压 12 V DC
输出电流 3 A
输出数据
测量电流: RMO-H2 : 达到220 A  DC(可调节)
RMO-H3 : 达到300 A  DC(可调节)
最大. 输出电压 (无负载): 4.1 V DC
测量
· 电阻范围 0 – 2000 mΩ
分辨率
0.1 – 999.9 μΩ 0.1 μΩ
1.000 – 9.999 mΩ 0.001 mΩ
10.00 – 99.99 mΩ 0.01 mΩ
100.0 – 999.9 mΩ 0.1 mΩ
1000 – 2000 mΩ 1 mΩ
典型精度 ± (0.1 % rdg + 0.1 % FS);
CE – 标记
· EMC 2004/108/EC
· LVD 2006/95/EC
内存
内部: 2 GB SD 卡
RMO-H可以存储达到1000个测量结果
界面
蓝牙: 连接设备与PC
实时时钟
精度: ±5秒每月
日历: 100年闰年检测
时间保留: 10+年(移去电池)
环境条件
操作温度: -10 ºC - +55 ºC / +14 ºF - +131 ºF
储存和运输温度: -40 ºC - +70 ºC / -40 ºF - +158 ºF
湿度 5 % - 95 % 相对湿度
环境保护 (IP等级)
设备: IP54
(盖上仪器箱)设备: IP67
尺寸和重量
尺寸 (L x W x D): 226 mm x 116 mm x 50 mm  8.9 in x 4.5 in x 1.9 in
重量: 0.95 kg / 2.1 lbs
保修: 三年
适用标准
安装/过压: category II
污染: degree 2
安全: Directive 2014/35/EU (CE conform)
Standard EN61010-1
EMC: Directive 2014/30/EU (CE conform)
Standard EN 61326-1:2006
· CAN/CSA-C22.2 No. 61010-1.2 nd edition
这里的所有规格在额定电池电压(3.7V)或更高,环境温度+25°C和使用推荐附件下有效.规格如有变更,恕不另行通知.
