Ariadna CI中压及低压电缆识别仪

Ariadna CI中压及低压电缆识别仪
Ariadna CI中压及低压电缆识别仪
Ariadna CI中压及低压电缆识别仪
Ariadna CI中压及低压电缆识别仪

联系方式:010-68460051
Tel:13520131150

立即询价
  • 产品详情
  • 技术参数
  • 相关产品
  • 相关文章
Ariadna CI中压及低压电缆识别仪特点:
•识别: 带电中压电缆
带电低压电缆
断电中、低压电缆
•施加信号方法:直连法
夹钳感应法(可选)
•应用: 单相电缆 (带屏蔽层或不带屏蔽层)
三相,或三相+中性导体
•探测幅值和极性
•*大电缆长度 > 10km (直连法)
•发射机 (CI-TX)中含可充电电池
•发射功率在等级2到4时,发射机可持续工作24h以上
Ariadna CI

带电中压电缆识别
•在中-低压变压器的低压侧连接负载,从供电网中消耗能量。由此测量变压器中压侧产生的电流。
•CI-TX作为信号发射器,从供电网中消耗能量,产生特定电流脉冲信号。CI-RX作为接收机,探测该电流信号。
Ariadna CI

带电低压电缆识别
•中压电缆识别方法类似,仪器能够识别低压带电电缆。CI-TX发射机连接到待测低压电缆的终端。开始测量后,仪器从电网中消耗能量,脉冲电流由注入点流经变压器低压侧。 CI-RX能够识别低压电缆路径。
•CI-RX可以适用于任何人可以到达的低压环境。
Ariadna CI

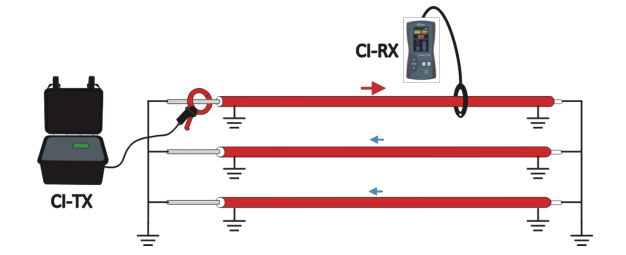

断电中低压电缆识别
•通过注入极化频率信号,并识别该信号,能够主动地识别断电电缆。不像带电电缆的识别,测试所需能量直接由电网中产生;断电电缆测试所需的能量是由CI-TX的可充电锂电池提供的。
•有两种方式将信号注入到电缆中:直接连接,或使用感应式夹钳。
•通过测量信号的幅值及极性,识别电缆。
Ariadna CI

Ariadna CI探测中低压电缆(带电或断电),符合以下安全标准:
•电磁兼容: EN 61000-6-3, EN 61000-6-2.
•电磁安全: EN 61010-1 CAT IV 300V.
•防护等级: Class II.
CI-TX CI-RX
尺寸 315x255x150mm 大小 120x220x65mm
重量 3kg 重量 0.75kg
防护等级 IP65 防护等级 IP54
显示 黑白160x1008.4V 显示 多彩TFT240x400
可充电电池 6.6AhLi-ion 电池 4x1.5VAA
电池充电器输入 100-240VAC50/60Hz 操作温度 -10ºCto55ºC
电池充电器输出 12VDC2A

车载电源

操作温度 -10ºC to 55ºC

主连接线上的保险丝 6.3x32mm10A500V50KAtypeF

带电电缆
信号类型 电流脉冲 信号分析(TX) 幅值和极性
注入信号幅度 160/80A峰值 主动电流测量 50/60HzRMS
最大电网电压 440Vac 最大网络电流(50/60Hz) 1800ARMS(Rog)
操作时间 >24h 最大电缆长度 >10km
断电电缆
信号类型 电流频率 信号分析(TX) amplitudeandpolarity
主动信号频率 10W 最大电缆长度 >20km
操作时长(等级2) >24h 最大回路阻抗 1000Ω
