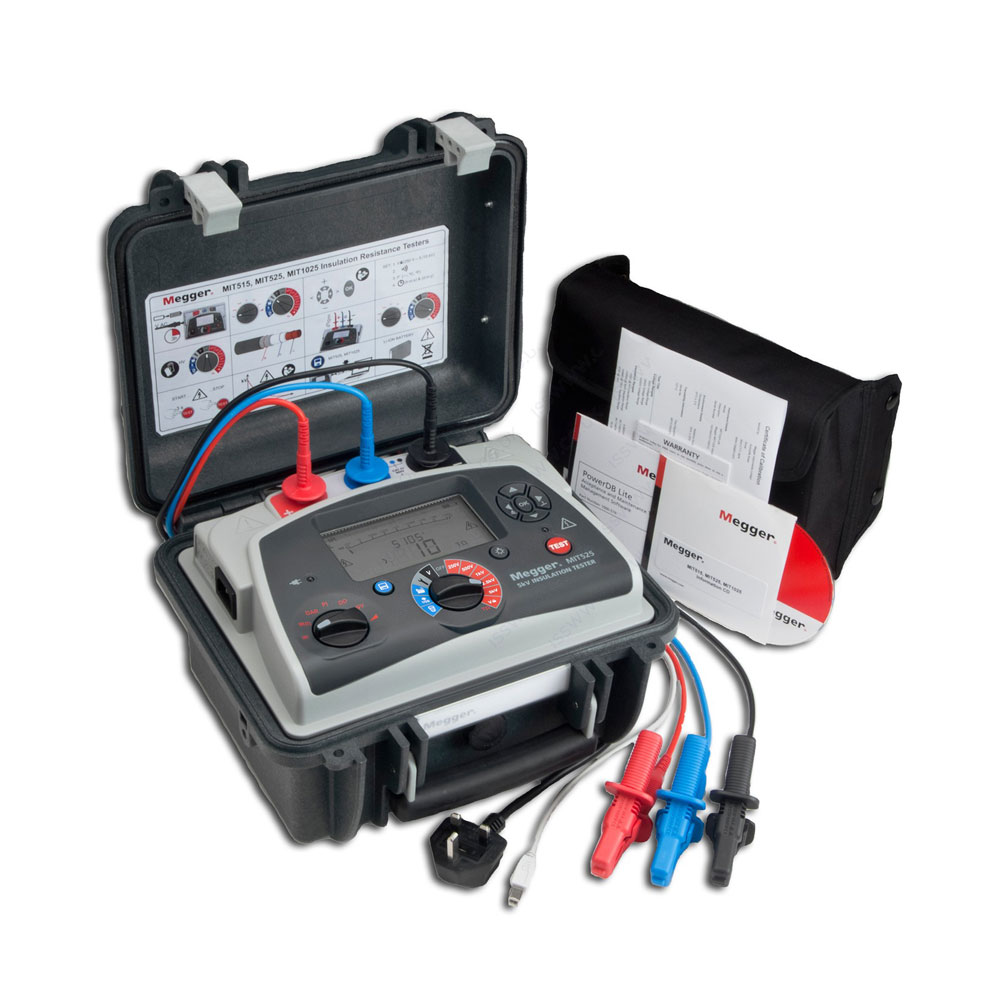

MIT525 5kV绝缘电阻测试仪

MIT525 5kV绝缘电阻测试仪
MIT525 5kV绝缘电阻测试仪

联系方式:010-68460051
Tel:13520131150

立即询价
  • 产品详情
  • 技术参数
  • 相关产品
  • 相关文章

MIT525绝缘电阻测试仪简介:

•MIT525 5kV模型电阻测量高达10TΩ

•MIT525比之前型号更小,更轻,还提供先进的功能和快速充电能力

•一个关键的生产效率功能是测量功能,如果电池用电量耗尽时,可以连接线路电源/主电源,智能电池充电可以把*佳的充电率作为电池电量的功能,从而缩短了充电次数

•MIT525坚固耐用的盒子为手持式仪器和clip-on导线布袋提供安全保障,确保导线和仪器任何时候都在一起。

•箱盖是可拆卸的,方便了终端接入

•IP等级为IP65,盒子紧闭可以防水/防尘

•MIT525内置了高的可靠性和安全性

•所有型号安全等级是CATIV600 V,并且是双层绝缘

•MIT525绝缘测试模式提供了5个预设值电压范围,还有用户可设定的锁定电压范围

•预诊断测试包括极化指数(PI),介质吸收率(DAR),介质放电(DD),步进电压(SV),Ramp测试

•绘制图形电流和电压(可进行图形下载)时,Ramp功能逐渐将电压增加到所选水平

•两个旋转开关和大型背光显示屏使得操作非常简单,可以同时显示多个结果

•*内存存储了时间/日期记录,结果,数据记录和结果返回屏幕

•一个完全隔离的USB设备接口(B型)可使用Megger PowerDB资产管理软件进行数据安全转移

•业内*高防护终端*度

•MIT525外形小巧和重量轻,便于运输和使用

•PI,DAR,DD,SV和ramp试验

•MIT525独特的双外壳设计,为用户提供了另一层保护

•锂离子电池-扩大了容量,可以快速充电

•*内存和时间/日期记录

•CATIV600 V所有终端安全额定值

MIT525绝缘电阻测试仪特点:

•体积更小,重量更轻可以方便的进行运输和使用,而不会影响产品性能

•高测量范围可以进行更高价值仪器的安装试验和长期趋势预测

•独特的双外壳设计可以防火,使得产品更加坚固耐用

•高品质,灵活的硅芯片测试引线,完全符合IEC61010-31:2008的安全规定,同时保证了测量精度

•定时IR加上PI,DAR,DD,SV和ramp试验*大限度地进行诊断检测

•当电池完全放电时,可以通过线路电源进行操作(操作时可以充电)

•两个和一个半小时的电池完全充电时间(充电一个半小时可以测试一小时),明显的增加了测试能力

•单个充电电池,长达六小时连续测试(5 kV)

•业内*高防护终端*度

•与互联网连接时,加强型驱动器技术,可以即插即用。没有繁琐的和妨碍安装的程序

•专用电压表功能(30 V至660 V)和频率测量,允许用户检查感应电压

•所有终端CATIV600V安全额定值,可以在*广泛的范围内安全使用

•自动背光LCD显示屏

•在电气噪声环境下,噪声滤波器有效抑制高达3mA的噪音

•高达3000m的高海拔作业,同时维持CATIV 600 V电压

•旋转开关操作简单,直观现场操作

•现场可更换电池

•锁定测试导线提供额外安全性

•3mA短路电流具有独特的*大功率规定技术,确保了*大传输任何负载,直到达到选定电压

•5%的准确率,5kV电阻高达1TΩ,确保了*大限度的精度

•日期和时间标记测试结果降低了结果解释中的误差风险

MIT525绝缘电阻测试仪应用:

•设备设计用于高压电气设备绝缘测试

•宽电压范围也允许低压设备测试

•发电机,电动机,变压器,电缆和开关全都需要有效的维修。仪器的测试技术提供了有价值的诊断信息

•高压电力电缆和高压总线

•大型电机/发电机绕组

•线路和变电站变压器


MIT525可进行现场测试,步进电压测试,介质放电试验,和ramp试验,介质吸收测试,主要应用于一下方面:

•在安装验收测试

•检查符合质量标准

•安装后常规预防/预测维护测试

•QA测试作为制造过程一部分

•诊断测试,以隔离有故障的部件进行维修

MIT525附加特性:

•介质放电(DD),步进电压(SV)和ramp测试功能

•*存储,时间/日期戳记,屏幕返回实时时钟

•通过隔离USB(B型)(USB电缆到PC)接口下载到存储器中

•PowerDB精简版资源管理软件

MIT525绝缘电阻测试仪典型*终用户:

•电业承办商

•测试及服务公司

•风电场和太阳能发电运营商

•发电及分销公司

•工业企业

•铁路公司

电气规格
输入电压范围: 85-265 V rms, 50/60 Hz, 60 VA
电池: 11.1 V, 5.2 A 小时, 符合 IEC62133:2003
电池寿命 在5kV电压,负载电阻100MΩ时,通常可以连续持续6个小时
电池充电时间: 深度放电2.5小时 正常放电2小时
30分钟。快速充电: 5 kV, 100 MΩ,1小时操作。
测试电压
MIT515,MIT525: 250 V, 500 V, 1000 V, 2500 V, 5000 V
MIT1025: 500 V, 1000 V, 2500 V, 5000 V, 10000 V
用户自定义测试电压:
MIT515,MIT525 100V到1kV,步长为10V。 1kV到5kV,步长为25V。
MIT1025 精度(23℃): 5kV到10kV,步长为25V。
MIT515,MIT525 ±5%至1 TΩ,±20%至10 TΩ
MIT1025 ±5% 至2 TΩ,±20%至20 TΩ
防护: 2%误差防护,500 KΩ漏电,100 MΩ负载
显示范围模拟: 100 kΩ到10 TΩ
显示范围数字:
MIT515,MIT525 10 KΩ到10 TΩ
MIT1025 10 KΩ到20 TΩ
短路电流: 额定3 mA,所有负载最大。功率 优于许多5 mA测试仪器
绝缘报警: 100 kΩ到1 GΩ
电容充电:
MIT515,MIT525 在3 mA 到 5 kV,<3 s/μF
MIT1025 在 3 mA到10 kV,<5 s/μF
电容放电:
MIT515,MIT525 从5000 V至50 V,<250 ms/μF放电
MIT1025 从10000 V 到50 V,<500 ms/μF放电
电容范围(500 V以上): 10 nF至25μF(取决于测量电压)
电容精度(23℃): ±10% ±5 nF
输出电压精度 (>200 V,0°C至30°C) 在1GΩ时,+4%,-0%,±10 V额定测试电压
电流测量范围: 0.01 nA 到6 mA
电流测量精度(23℃): 在所有电压,±5%±0.2 nA
抗干扰: MIT515,MIT525 每250 V,电流是1 mA,最大高达3 mA
MIT1025 每600 V,电流是1 mA,最大高达3 mA
电压表范围: 30 V至660 V ac 或 dc, 50/60 Hz
电压表精度: ±3%, ±3 V
定时范围: 最多至99分钟,15秒的最小设定值
存储容量: 每5秒钟5½小时的连续记录。 或33条PI测试记录 或350条IR测试记录
测试制度:
MIT515 IR, IR(t), DAR, PI
MIT525,MIT1025 IR, IR(t), DAR, PI, SV, DD, ramp test
接口: USB B型(设备)
实时输出: USB接口,1个读数/秒(电压,电流和电阻)
环境条件
海拔高度: 3000米,CAT等级保持> 2000米* *测试导线连接
工作温度 -20°C至50°C
存储温度: -25℃至65℃
湿度: 在40°C ,90%RH(非冷凝)
防护等级: IP65(盖子封闭),IP40(盖子打开)
通常规格
安全性: 符合IEC61010-1,CATIV600 V要求
电磁兼容性: 符合IEC61326-1要求
尺寸: 长315mmx宽285mmx高181mm
重量: 4.5 kg
