电力电缆振荡波测试系统的原理及特点

来源：北京康高特仪器设备有限公司发布时间：2017-07-06 17:09:16 作者：浏览次数：1853次分类：技术文章

电力电缆振荡波局放测试系统工作原理
该系统基于LCR阻尼振荡原理，在升压至*高电压后，通过内置的高压电抗器、高压实时固态开关与试品电缆形成阻尼振荡电压波，在试品电缆上施加近似工频的正弦电压波，激发出电缆潜在缺陷处的局部放电信号。基于脉冲电流法高灵敏度检测局部放电信号，配合高速数据采集设备完成局部放电信号的检测、采集、上传。单次测试过程一分钟左右，测试效率高，对被测电缆无伤害。在获取局放数据的基础上，数据分析软件自动完成聚类分析、行波定位，便于用户综合评判电缆状态。

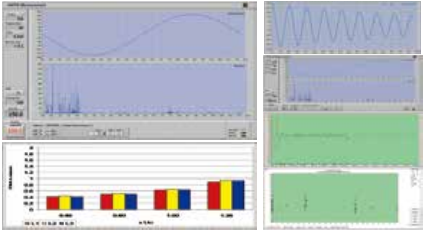

DAC测试原理图

Onsite电力电缆振荡波测试系统的特点
•测试频率接近 50Hz工频电压，测试结果对应于实际运行状态
•测试时间极短（几百毫秒），为无损的测试方法
•局放量的校准依据 IEC 60270标准
•采用无线局域网（WLAN）进行控制和通讯，操作安全
•局放检测与局放点定位技术相结合
•同时可测量介损和电缆电容等参数
•自动调节系统参数来优化测量的灵敏度
•带有接头定位功能的自动校准模式
•可生成直观的局放分布图表和测试报告
•便携式设计，重量轻，现场安装简单

•适用于新敷设电缆的测试
•运行电缆的测试和诊断
•PD-pattern 局放指纹的测量
•局放脉冲的识别
•TDR 用于局放脉冲的测量
•PD 局放定位
•多点局放的测量
•介损测量

具体详情可关注北京康高特科技有限公司，代理onsite电力电缆振荡波测试系统，如需购买，可联系我们在线客服咨询010-68460051，我们会诚挚的为您解答。
