高压断路器常见的故障有哪些?

来源:北京康高特仪器设备有限公司 发布时间:2024-11-19 10:06:29 作者:王娇娇 浏览次数:452次 分类:技术文章

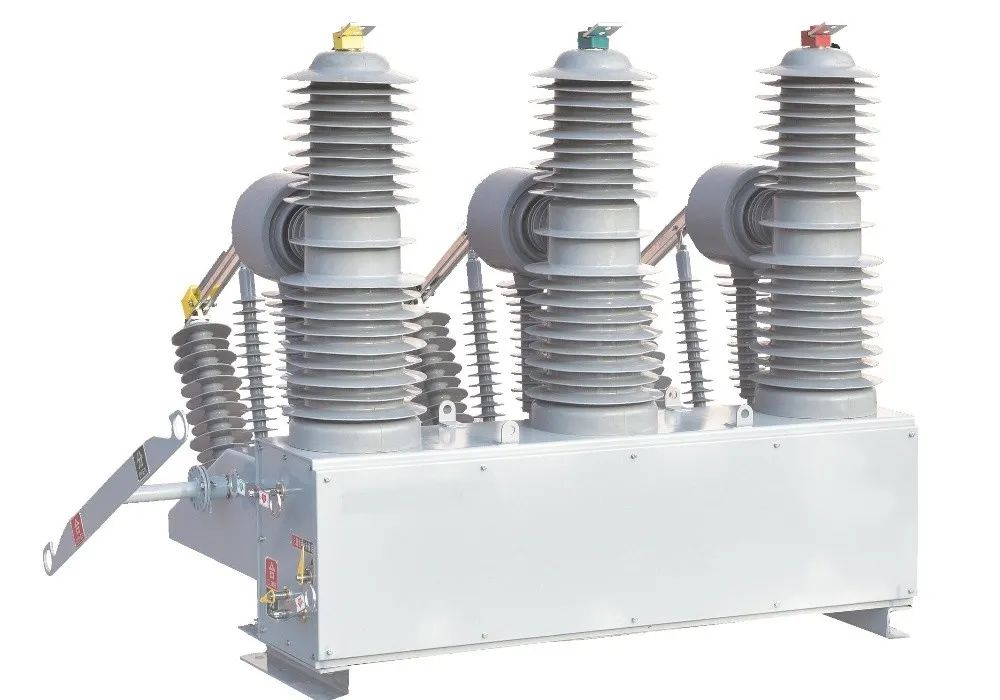

北京康高特仪器设备导读:在电气系统中,高压断路器是避免高压线路出现故障的核心部件。它是一种用于开断和关合高压线路的开关装置,可以开断和关合正常的负荷电流、过负荷电流和短路电流。它通常与继电保护装置和自动重合闸装置配合使用,用于保护电力系统的安全运行。

高压断路器的工作原理是利用高压电流产生的磁场,使触头快速切断电流。当高压电流通过高压断路器的触头时,电流会产生磁场,使触头之间产生电弧。此时,高压断路器中的灭弧装置会迅速切断电弧,使触头之间的电流迅速下降,从而实现开断和关合的功能。

但是高压断路器在运行过程中,由于操作不当、设备老化等原因,可能会出现一些故障使其无法正常开关,严重威胁到整个高压线路的运行安全。




01拒合闸故障

高压断路器无法正常合闸送电,此现象称为高压断路器开关的拒合现象,此现象在事故现场中经常出现。发生“拒合”情况,基本上是在合闸操作和重合闸过程中。

 造成断路器“拒合”情况一般可以归类于三种原因:电气故障、机械故障或人为原因。判断“拒合”原因时,首先用控制开关再重新合闸一次,确认是否是由于控制开关放手太快等操作原因造成拒合闸,如重新合闸不成功则继续检查电气回路各部位情况,检查合闸控制电源是否正常;合闸控制回路熔丝和合闸熔断器是否良好;合闸接触器的触点是否正常;将控制开关扳至“合闸时”位置,看合闸铁芯是否动作。若合闸铁芯动作正常,则说明电气回路正常。如果电气回路正常,则说明为机械方面故障。

02拒分闸故障

断路器在运行时经常会发生拒动故障,当电气设备发生故障,而断路器拒动,将会导致电气设备烧坏或者越级跳闸而引起电源断路器跳闸,从而发生大面积的停电事故。

因此发生拒分闸故障的时候,要先检查跳闸回路是否完好无损、跳闸电压是否出现过低的现象。若电压正常但是铁芯不移动,应该是电气存在问题;若跳闸铁芯完整但是断路器不能动,大多是机械出现问题;一旦出现铁芯卡住或者是线圈出现问题,但是电源完整,代表电气和机械都出现故障。


03误合闸故障

误合闸非常的危险,很多时候因为它会超出我们的预防范围,所造成的后果非常的严重。出现这种问题的主要因素有可能是因为电流的不稳定以及受到震动等非人为因素。

另外,在发生振动的时候,弹簧操动机构内部的储能弹簧锁扣如果不可靠的话,也会使高压断路器出现自行合闸的现象。

04误分闸故障

误分闸事故的出现主要是由于电流与电压的互感器回路出现故障、直流系统出现两点接地的现象等原因造成的;在机械故障方面,使得误分闸现象出现,主要是因为液压机械出现异常的现象,进而造成误分闸故障的出现。
