变压器请注意,变压器请注意,“FRAX医生”正向您走来……

来源:北京康高特仪器设备有限公司 发布时间:2024-11-13 14:52:16 作者:王娇娇 浏览次数:475次 分类:技术文章

北京康高特仪器设备导读康高特工程师携FRAX101变压器绕组变形测试仪前往某变压器生产厂进行变压器绕组变形测试。
变压器绕组变形

变压器在运输和安装时受到碰撞、冲击或是在运行过程中出现故障会导致变压器绕组发生变形,从而使其绝缘性能遭到破坏以及降低其机械强度。

 小型变压器绕组如果出现扭曲、鼓包,可能会造成匝间短路,如果是中型变压器,还可能会导致主绝缘击穿,使变压器及其他电气设备,甚至整个电气系统发生故障,产生难以估量的损失。


因此,对变压器绕组变形进行检测,可以帮助一线运维人员了解到变压器绕组的情况,有效预防变压器事故的发生。

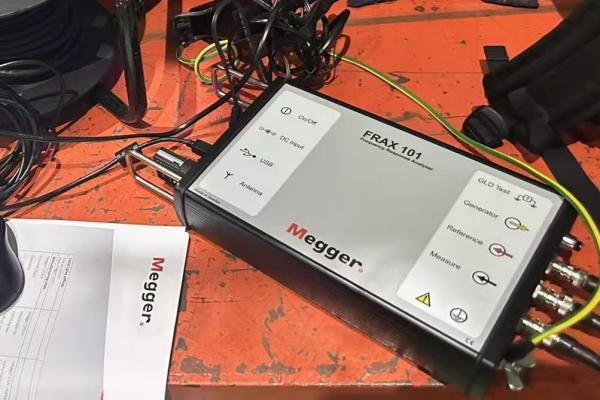

FRAX99/101变压器绕组变形测试仪



FRAX99/101
变压器绕组变形测试仪又叫扫频响应分析仪(SFRA),通过扫频法可检测出铁芯和绕组的机械和电气变化,将测量的结果曲线与变压器的出厂参考数据进行对比,*可以有效判断变压器的机械部件是否发生变化,帮助运维人员及时发现问题并解决。


案例



2024年10月30日,康高特技术工程师携Megger品牌的FRAX变压器绕组变形测试仪对某35kV配电变压器进行绕组变形测试。


本次分别测试了变压器高压侧及低压侧A、B、C三相的绕组变形情况。

测试曲线图如下:




用频率响应分析法检测变压器绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向、横向或综合比较,根据幅频响应特性的差异,判断变压器可能发生的绕组变形。

 根据测试曲线图可以观察到A相和C相重合度较好,B相曲线发生偏移

测试结论:

★变压器B相绕组疑似存在轻度变形。
