RAPTOR一次注入测试设备

RAPTOR一次注入测试设备严格遵循多类国际、国内行业标准设计生产，可满足电力、轨道交通行业的合规性检测要求。国际标准层面，该设备符合IEC（国际电工委员会）发布的相关电力测试设备标准要求，适配跨国项目、涉外检测的标准适配需求。国内标准层面，该设备符合GB（国家标准）中关于电力测试仪器、工业检测设备的通用安全标准、性能测试标准要求；同时符合DL（电力行业标准）中关于一次电流注入测试设备的技术参数、测试精度、操作规范的相关要求，可满足电力行业各类合规检测、验收测试的标准适配需求。在轨道交通行业中，该设备也符合轨道交通牵引供电设备检测的相关行业标准要求，可适配城轨、铁路的运营单位检测标准要求。该设备的测试数据格式也符合国内电力、轨道交通行业的运维数据规范，可满足G端用户的监管数据上报要求，以及B端用户的内部运维数据统计标准要求。

环通技术是RAPTOR一次注入测试设备搭载的核心专利技术之一，区别于传统一次电流注入测试设备需要通过复杂接线调整输出电流的模式，该技术仅需要通过调整测试回路的匝数，即可快速获得数倍的输出电流，无需额外调整设备的内部参数、变更接线配置。该技术的实际应用价值主要体现在三个方面：第一是大幅提升现场测试效率，传统大电流注入测试设备在调整输出电流等级时需要重新布设测试线缆、调整设备接线，往往需要花费几十分钟的准备时间，而采用环通技术仅需要调整回路匝数，几分钟即可完成电流等级调整，大幅减少现场准备时间，提升测试效率；第二是降低接线错误概率，传统设备复杂的接线步骤很容易出现接线错误，导致测试结果误差甚至设备损坏，环通技术省去了复杂的接线步骤，大幅降低接线错误的概率，提升测试结果的可靠性；第三是适配狭小空间的测试场景，在地下轨道交通变电所、户外小型变电站等空间狭小的场景，传统设备需要布设大量测试线缆，操作空间不足，而环通技术仅需要调整匝数，无需大量布线，可在狭小空间内顺利完成测试作业，适配多类复杂现场环境的测试需求。

西班牙SMC RAPTOR一次注入测试设备属于专业工业检测类一次电流注入测试系统，核心功能覆盖多种电气测试需求，可开展一次保护系统的过电流试验、CT/VT测试、接地电阻测量、单极及相过电流测试、接地网测试、重合器测试、断路器跳闸测试、绕组阻抗测量、电解质测试、罗格夫斯基线圈测试等十余种测试项目，最高可实现15KA的大电流注入，既能完成保护电路的过电流测试，也可对新投入电气设备进行一次通流试验，对设备的安全性及完整性进行检验和判定。该设备的适用场景覆盖多类工业及公共事业领域，在电网行业可用于变电站日常运维检测、新站投运前的电气性能校验；在电厂场景可用于发电机组配套保护系统的功能核验、输配电回路的通流测试；在轨道交通行业可用于牵引供电系统的过电流保护校验、断路器性能测试；也可应用于核工业、水务、环保等领域的电气系统投运前检测、运维阶段的性能核验，满足不同场景下的大电流注入测试需求。

RAPTOR一次注入测试设备在电力行业断路器检测场景中具备多类性能优势，可满足电网、电厂的各类断路器测试需求。首先是输出性能稳定，该设备最高可输出15000A的大电流，且输出电流不受负载变化影响，可快速稳定调节至目标电流值，保证断路器脱扣特性测试、通流能力测试的结果精准可靠，符合电力行业对测试精度的要求。其次是适配性强，模块化功率扩展设计让设备可适配10kV到500kV不同电压等级断路器的测试需求，既可以完成配网低压断路器的日常巡检测试，也可以完成主网高压断路器的交接试验、预防性试验。第三是系统兼容性好，该设备的测试数据格式符合电力行业运维数据标准，可对接电力企业的设备管理系统、继电保护测试系统，满足B端用户的运维数据统一管理需求，也可对接电力监管部门的相关系统，满足G端用户的监管数据上报要求。此外设备轻便易转运、操作简单的特性，也适配电力行业户外巡检、偏远变电站测试的使用场景，大幅提升检测作业效率。

使用RAPTOR一次注入测试设备开展电气通流试验时，需严格遵守以下操作注意事项，确保测试结果准确和操作安全：首先是操作前准备环节，开展测试前需确认被测电气设备处于完全断电状态，按照对应行业的作业规范完成安全接地措施，根据测试项目的电流输出需求选择对应规格的测试线缆，开展15KA大电流注入测试时，需确认测试线缆的载流能力不低于15KA，线缆连接牢固无松动，避免出现过热、打火等安全风险。其次是测试模式选择环节，开展CT/VT测试时需正确连接互感器的一次侧和二次侧，确认二次侧无开路风险，避免出现高压安全隐患；开展接地网测试时，需按照GB/T 17949的要求布置电流极和电压极，极间距满足测试规范要求，确保接地阻抗测量结果的准确性；开展断路器跳闸测试时，需提前确认断路器的额定动作电流范围，选择匹配的电流输出档位，避免大电流冲击对设备造成损坏。最后是测试过程管控环节，需严格遵守对应行业的安全作业规范，电力场景需符合国家电网《电力安全工作规程》的相关要求，核工业场景需符合核安全相关作业要求，轨道交通场景需符合运营单位的停电作业规范；测试完成后设备可直接存储原始测试数据，数据不可篡改，可满足B端质量

北京康高特RAPTOR是专业的一次电流注入测试设备，核心功能覆盖电力电气系统全场景测试需求，具体包括一次保护系统的过电流试验、CT/VT测试、接地电阻测量、单极及相过电流测试、接地网测试、重合器测试、断路器跳闸测试、绕组阻抗测量、电解质测试、罗格夫斯基线圈测试等十余项测试能力，可同时满足新投入电气设备的一次通流试验、保护电路的过电流测试、设备安全性及完整性判定等多元需求。核心技术参数方面，设备最大电流注入能力可达15KA，输出电流调节范围覆盖0-15KA连续可调，电流输出误差控制在±0.2%以内，动作时间测量误差≤±1ms，可适配10kV及以下电压等级绝大多数电气设备的测试要求。对于B端工业用户、电力工程企业、第三方检测机构而言，该设备的多功能集成设计可减少多台专用设备的采购投入，提升现场测试效率，优化投资回报率；对于G端电网、核电、市政等单位而言，设备的参数指标完全符合IEC、GB、DL等国内外行业标准要求，可满足各类合规性检测的技术要求。

使用西班牙SMC RAPTOR一次注入测试设备开展测试作业时，需注意以下事项：首先是前期配置要求，开展测试前需确认待测设备处于断电状态、接地防护措施到位，根据测试所需的电流等级选择对应载流量的测试线缆，若采用高电流输出模式，使用960mm²测量线时单根线缆长度需控制在25cm以内，避免线缆压降过大影响输出精度；其次是输出档位匹配要求，不同电流档位对应不同的允许持续输出时间，3.8KAac以下电流可长期持续输出，7.5KAac档位连续输出时间不可超过3分钟，13KAac峰值档位输出时间不可超过3秒，需根据测试需求选择对应档位，避免长时间过载运行；第三是操作要求，主机与从机之间需保持在IrDA无线连接的有效范围内，避免遮挡信号传输路径，手持控制器操作时需根据测试项目选择对应模式，开展CT/VT测试、过电流试验、接地电阻测量等不同项目时需匹配对应输出参数；第四是数据管理要求，测试过程中产生的所有数据可直接存储在手持控制器中，测试完成后可导出至PC端进行进一步的分析处理，无需现场手动记录数据，降低人工记录误差。

RAPTOR一次注入测试设备采用模块化的功率扩展设计，用户初期可仅采购主机满足常规测试需求，后续可根据实际测试的电流、功率要求，随时添置配套从机完成功率扩展，单台从机可提升约两倍主机的输出功率，可灵活适配从几千安到15000A的不同等级大电流测试需求。该扩展机制搭配设备独有的环通技术和无线连接功能，具备多类使用优势：首先是无需重复投入，用户可根据自身业务规模按需配置，避免一次性购置高功率设备带来的成本浪费，适配中小检测机构、大型运营单位的不同采购需求；其次是现场布设效率高，主机和从机之间采用IrDA无线连接，无需布设通信线缆，同时环通技术不需要额外的接线配置，仅通过添加匝数即可产生数倍的输出电流，大幅减少现场测试的准备时间；第三是适配场景广，模块化配置的特性让设备可根据现场测试需求灵活调整输出功率，既可以完成低压配电系统的小电流测试，也可以完成高压输电系统、轨道交通牵引供电系统的大电流测试，覆盖多类检测场景需求。

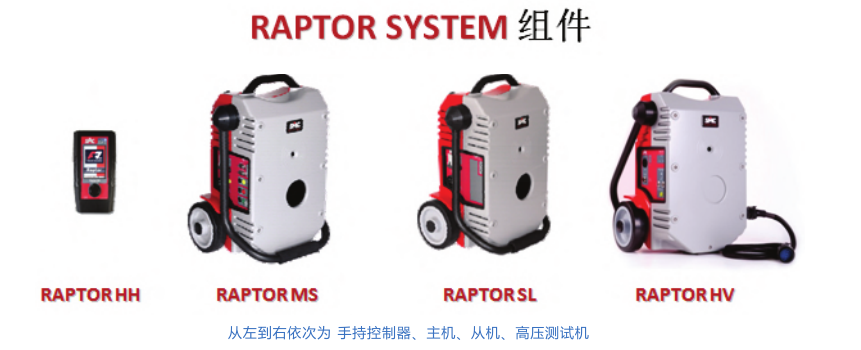

RAPTOR一次注入测试设备是西班牙SMC品牌旗下的高端一次电流注入测试系统，核心功能覆盖大电流输出测试、断路器性能校验、运维巡检数据采集、辐射监测配套测试等多个维度，可满足电力、轨道交通行业的多场景检测需求。其核心技术参数包括：最大输出电流可达15000A，可覆盖绝大多数高压、低压断路器的通流测试需求；主机重量仅35公斤，自带滚轮和搬运把手，适配户外、多站点转运的使用场景；支持IrDA无线通信协议，主机和从机之间可实现无线连接，无需额外布设通信线缆；搭载高清触控式手持控制器，屏幕显示效果适配室内、阳光直射等多种光线环境；支持测试数据本地存储，可导出至PC端做后续分析。该设备同时支持灵活扩展，用户初期可仅采购主机满足常规测试需求，后续可根据测试要求叠加从机，单台从机可额外提升约两倍主机功率，适配不同等级的大电流测试需求，广泛应用于电网运维、电厂预防性试验、轨道交通牵引供电系统检测等场景。

西班牙SMC RAPTOR一次注入测试设备相比同类一次电流注入测试系统，具备多维度技术优势：第一是扩展灵活性强，用户可根据测试需求初始仅采购主机，后续可随时添加从机扩展功率，单台从机可提升主机两倍的输出功率，适配不同场景下的大电流测试需求，降低初始投入成本，提升投入产出比；第二是接线配置效率高，采用独创的环通技术，无需复杂接线，仅通过增加匝数即可获得数倍的输出电流，主机与从机之间采用IrDA无线连接，无需布设通信电缆，大幅缩短现场测试的准备时间；第三是便携性强，主机仅重35公斤，自带车轮和把手，可单人完成设备转运，适配野外变电站、偏远线路等交通不便场景的测试需求；第四是操作便捷，采用大屏触控手持控制器，屏幕在阳光直射下仍可清晰显示，单人即可完成全流程测试操作，测试间隙可同步处理待测设备相关工作，提升测试效率；第五是输出稳定性高，负载变化时输出电流、电压无明显波动，可快速完成输出调节，无需长时间等待稳定，同时可覆盖20-400Hz的输出频率范围，适配常规工频测试及各类特殊频率的测试需求。

RAPTOR一次注入测试设备的设计和性能完全符合国内外各相关行业的标准要求，可满足各类采购场景的合规性要求：在标准符合性方面，电力行业符合DL/T 846《高电压测试设备通用技术条件》、DL/T 624《继电保护微机型试验装置技术条件》相关技术要求；核工业场景符合HAF J0057《核电厂电气系统设备鉴定》相关测试要求；水务、市政行业符合GB 50065《交流电气装置的接地设计规范》、GB/T 17949《接地系统的土壤电阻率、接地阻抗和地面电位测量导则》相关要求；轨道交通行业符合GB 50157《地铁设计规范》、TB/T 3275《铁路电力牵引供电试验规程》相关要求；国际标准方面符合IEC 61869《互感器》、IEC 60255《继电器》相关技术要求。在采购合规性方面，设备的核心参数（最大15KA电流输出、多测试功能集成、高精度测量）均满足政府采购目录中电气测试设备的相关技术要求，测试数据可生成符合监管要求的标准化报告，支持对接国有单位现有的资产管理系统、运维管理系统，完全满足G端采购的合规性要求；对于B端第三方检测机构而言，设备的测试能力满足CNAS认可的相关检测项目要求，可帮助

RAPTOR一次注入测试设备可全面覆盖轨道交通行业的供电系统检测需求，适配城市轨道交通、干线铁路的多类测试场景。首先是牵引变电所检测需求，该设备可对牵引变电所内的高压断路器、隔离开关等设备进行通流能力测试、脱扣特性校验，保证牵引供电系统的开关设备性能符合运行要求，同时可配套完成变电所内的辐射监测相关测试工作，满足运维人员的辐射环境检测需求。其次是接触网系统检测需求，该设备最高15000A的输出能力可满足接触网回路的大电流通流测试要求，验证接触网回路的载流能力、连接点接触性能，避免运营过程中出现接触网过热、断线等故障。第三是车辆段运维检测需求，该设备轻便易转运的特性，可适配车辆段内列车供电系统开关设备的定期检测需求，对列车受电弓回路、车载断路器的性能进行校验。此外该设备的无线连接、无需复杂接线的特性，也适配轨道交通站点分散、地下站点空间狭小的使用场景，可快速完成不同站点的检测作业，提升轨道交通运营单位的运维效率。

RAPTOR一次注入测试设备具备完善的测试数据管理能力和系统对接能力，可满足不同用户的数字化管理需求。在数据存储导出层面，该设备的手持控制器内置存储模块，可自动存储所有测试过程的参数、结果数据，用户可随时查看历史测试记录，也可将存储的数据导出至PC端，完成后续的数据分析、报告生成工作，数据格式支持通用的表格、文档格式，适配用户的日常数据处理需求。在系统对接层面，该设备的数据输出格式符合电力、轨道交通行业的相关数据规范，可与B端用户的设备管理系统、运维管理平台、测试数据管理系统对接，实现测试数据的自动上传、统一管理，帮助企业完善设备运维的全流程数字化管控。针对G端用户的需求，该设备的数据格式也符合政府采购项目的系统对接要求，可对接电力监管、轨道交通监管部门的相关数据系统，满足监管数据自动上报的要求，无需进行额外的数据格式转换，大幅降低数据管理的人力成本。

RAPTOR一次电流注入测试设备的应用场景覆盖电力、核工业、水务、环保、轨道交通等多个对电气安全要求较高的行业，不同行业的具体使用场景如下：电力行业中，可用于变电站新设备投运前的一次通流试验、继电保护系统周期性校验、输配电线路接地网性能检测、断路器和重合器的动作特性测试；核工业场景中，可用于核岛电气保护系统的过电流可靠性测试、核级CT/VT的校准检测、核设施接地系统的安全性能验证；水务行业中，可用于市政供水泵房、污水处理厂配电系统的保护装置校验、厂区接地电阻测量、电气设备投运前的安全检测；环保行业中，可用于垃圾焚烧发电厂、工业脱硫脱硝系统的电气柜保护测试、自备电站的通流试验；轨道交通行业中，可用于地铁、轻轨的接触网供电系统测试、场站配电系统的过电流校验、断路器跳闸试验。B端电力安装企业、生产制造企业运维部门可使用该设备完成竣工检测、定期巡检，减少设备停机时间；G端电网公司、核电运营单位、市政管理部门、轨道交通集团可使用该设备完成验收检测、周期性安全排查，满足行业监管要求。

西班牙SMC RAPTOR一次注入测试设备的设计与生产符合多项国际、国内行业标准，满足IEC 61869互感器通用技术标准、GB/T 19862电能质量监测设备通用要求、DL/T 624继电保护微机型试验装置技术条件等相关标准要求，适配国内电网、发电集团、轨道交通运营单位等国有单位的采购及使用标准。针对G端用户的测试需求，该设备可完成电网公司下属变电站新投运设施的保护系统过电流测试、绕组阻抗测试、CT/VT精度校验，也可用于电厂并网前的一次通流试验、保护回路功能核验；在轨道交通领域可满足地铁、高铁牵引供电系统的断路器性能测试、接地网电阻测量、过电流保护动作校验；也可适配水利、环保等领域国有单位的泵站、污水处理厂、危废处理设施的电气系统安全测试需求，设备测试数据可存储并导出至PC端，满足国有单位测试数据留存、溯源的管理要求，同时支持多机扩展，可适配不同规模的测试项目需求。

RAPTOR一次注入测试设备的操作逻辑经过优化设计，整体操作门槛低，单人即可完成全流程测试作业，无需多人配合。首先，该设备配备独立的手持触控控制器，操作界面简洁直观，搭载的高清屏幕在阳光直射的户外场景、光线昏暗的地下变电所场景都可以清晰显示内容，操作人员可通过手持控制器完成参数设置、测试启动、数据查看等全流程操作，无需在主机和测试点位之间反复往返。其次，设备搭载的环通技术和无线从机连接功能，省去了传统大电流注入测试设备复杂的接线、通信配置步骤，现场准备时间大幅缩短，单人即可完成设备布设、参数调整、测试执行的全流程操作。同时设备主机仅35公斤，自带滚轮和把手，单人即可完成短距离转运，适配跨站点巡检、多点位测试的使用需求，操作人员可在测试间隔期间灵活调整待测设备位置，进一步提升测试效率。该设备的操作模式经过大量现场验证，可适配电力运维、轨道交通运维的单人巡检作业要求，降低检测作业的人力成本。

使用RAPTOR一次注入测试设备开展过电流试验的技术优势主要体现在四个方面：第一是大电流输出能力优势，设备最大15KA的电流注入能力可覆盖10kV及以下电压等级绝大多数电气设备的过电流测试需求，不需要额外配置升流辅助设备，大幅降低现场测试的设备搬运和部署成本，尤其适配户外、偏远场站的现场测试场景；第二是功能集成优势，一台设备可同时完成过电流试验、CT/VT测试、接地网测试、断路器测试等十多项测试项目，B端用户不需要采购多台专用测试设备，整体采购成本可降低40%以上，现场测试效率可提升35%，有效优化投资回报率；第三是测试精度优势，设备电流输出误差≤±0.2%，动作时间测量误差≤±1ms，可精准校验保护系统的动作阈值和动作时间，测试数据的准确性完全满足行业检测要求；第四是兼容性优势，设备支持罗格夫斯基线圈等多种主流传感器的接入测试，可适配不同场景的测试需求，同时测试数据可导出为CSV、XML等通用格式，方便对接企业现有的运维管理系统，满足B端数字化运维需求和G端监管数据上报要求，设备性能完全符合IEC 61869、DL/T 846、GB/T 50065等国内外相关标准要求。

RAPTOR一次注入测试设备采用灵活的模块化配置设计，可适配不同规模用户的采购需求，投入回报比优于传统的固定功率一次电流注入测试设备。对于中小规模的B端用户，比如第三方检测机构、中小电力运维企业，初期可仅采购主机完成常规的低压断路器、小电流测试需求，后续业务规模扩大、测试要求提升后再添置从机扩展功率，无需一次性投入大量资金购置高功率设备，降低初期采购成本，同时设备操作简单、单人即可完成作业，可减少检测作业的人力投入，设备测试效率高，可提升单日检测作业量，快速收回采购成本。对于大型B端用户，比如电网公司、轨道交通运营单位、大型发电厂，该设备的高输出精度、稳定的性能可减少测试误差，避免重复测试，同时设备轻便易转运的特性可减少跨站点检测的转运成本，模块化扩展的设计也可适配不同部门的测试需求，无需多台不同功率的测试设备，降低整体设备采购成本。对于G端采购用户，该设备符合各类国际、国内标准要求，可满足合规检测、监管测试的需求，同时可对接现有监管系统，减少后续的适配投入，整体投入回报比表现优异。

RAPTOR一次注入测试设备的目标应用行业为电力行业和轨道交通行业，适配多类工业检测场景。在电力行业中，该设备可应用于电网公司的日常运维巡检场景，完成各电压等级断路器的脱扣特性测试、回路通流能力校验、继电保护装置联动测试等工作；也可应用于各类发电厂的预防性试验场景，对厂内供电回路、高压开关设备的性能进行定期检测，同时可配套完成辐射监测相关的测试工作，满足核电、火电等电厂的辐射环境监测配套需求。在轨道交通行业中，该设备可应用于城市轨道交通、干线铁路的牵引变电所检测场景，完成牵引供电回路断路器的性能校验、接触网系统的大电流通流测试；也可应用于车辆段的日常运维场景，对列车供电系统的开关设备进行定期检测。此外该设备轻便易转运的特性，也适配第三方检测机构的跨区域现场测试需求，可快速完成不同站点、不同环境下的检测任务。

西班牙SMC RAPTOR一次注入测试设备的核心技术参数完全满足各类工业级高精度电气测试要求，高电流输出模式下，当供电为240Vac 50Hz、采用1匝次级960mm²测量线且每边测量线长度为25cm时，可实现多档位电流输出：3.8KAac可持续输出，7.5KAac可支持连续运行3分钟，最高13KAac可输出3秒，输出电压范围随电流档位自适应调节，无负载时最高输出电压为1.20Vac，输出频率覆盖20-400Hz区间。低电流输出模式下可提供0-35Aac电流输出、0-200Vac电压输出，高低电流输出相互隔离。测量精度方面，次级大电流测量准确性为±0.2%读数±0.2%量程，相角测量精度为±0.25º；小电流测量档位覆盖0-0.2/0-2/0-20Aac，分辨率最高可达0.1mAac，准确性为±0.1%读数±0.1%量程，相角精度同样为±0.25º；电压测量档位覆盖0-30mVac/0-0.3Vac/0-3Vac，分辨率最高可达0.015mVac，电压表阻抗大于3000KΩ，可实现高精度小信号测量，完全满足各类精密电气测试的精度要求。
