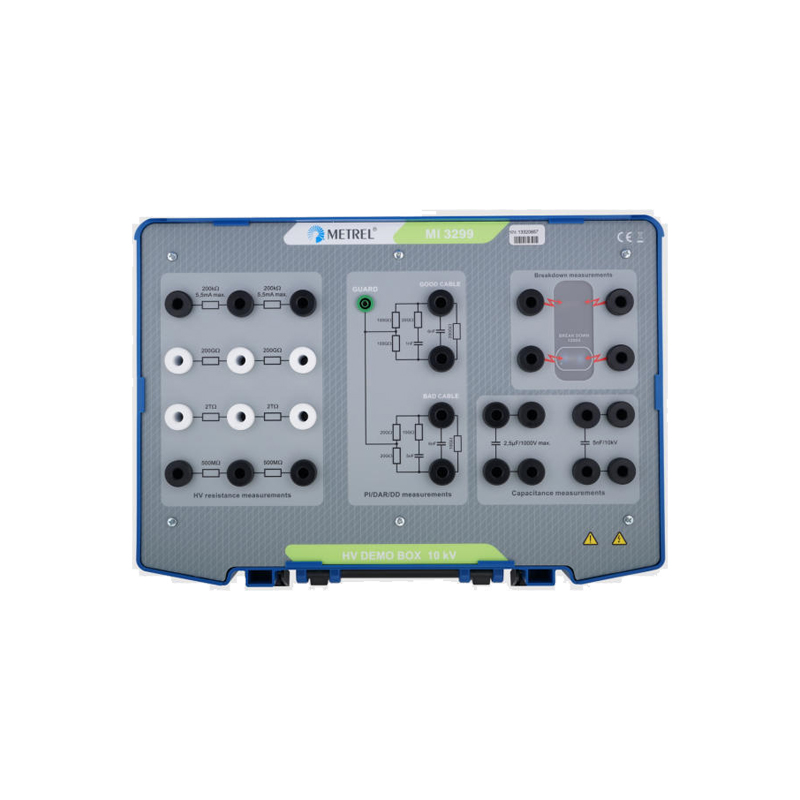

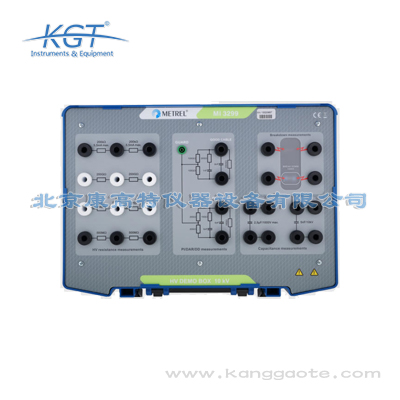

德国美翠METREL MI3299 10kV高压绝缘测试教学演示板

要保障MI3299的演示效果精准性与操作安全性，使用过程中需要严格符合对应的环境与规范要求。首先在环境参数方面，设备的允许工作温度范围为5℃~40℃，最大可承受相对湿度为90%RH，若要获得更精准的测试演示数据，建议在参考温湿度区间（温度10℃~30℃，湿度40%RH~60%RH）内操作，避免温湿度偏差过大对阻容组件参数产生影响。其次是环境防护要求，该设备防护等级为IP20、污染等级为2，仅适合在洁净、无导电粉尘、无液体喷淋的室内教学环境使用，不能在户外或有腐蚀性、导电性污染物的工业现场直接使用。另外设备符合EN61010-1安全标准，过电压类别为10kV CAT I，仅可在指定的10kV及以下教学测试场景下使用，不可接入更高电压等级的工业带电回路，操作时需遵守高压测试的通用安全规范，避免无关人员接触设备带电区域。

使用MI3299开展教学演示时，需匹配对应的环境要求才能保障设备稳定运行与演示精度。首先温度需控制在5℃~40℃区间内，超出该范围可能导致内置阻容组件参数偏移，甚至触发设备内部安全保护机制中断运行，若要达到最优演示精度，建议将温度控制在10℃~30℃的参考区间内。其次相对湿度最高不可超过90%RH且不能出现凝露现象，湿度过高可能导致设备本身出现表面爬电，干扰正常演示数据，高湿度环境下建议开启实验场所除湿设备，将湿度控制在40%RH~60%RH的参考区间。此外设备污染等级为2级，需在无导电粉尘、无腐蚀性化学气体、无油污附着的清洁环境中使用，避免异物进入设备内部造成内置组件短路或参数变化。同时设备过电压类别为10kV CAT I，仅可在CAT I类的实验供电环境中使用，不可接入更高过电压类别的工业电网中，避免过电压冲击损坏设备。

MI3299的多项参数特性可充分保障10kV等级高压绝缘测试教学演示的准确性与可复现性。首先，其10kV额定电阻采用低电压系数设计，可避免高压加载过程中电阻值出现非线性漂移，保障不同电压梯度下的测试数据偏差控制在合理范围内，还原真实工业绝缘设备的电阻响应特性。其次，设备配置覆盖200kΩ、500MΩ、200GΩ到2TΩ的多档位十进箱电阻，以及2.5μF、5nF两种内置高压电容，可匹配绝大多数常见工业电气设备的绝缘参数区间，模拟效果贴合实际工况。同时，设备符合EN61010-1安全标准，过电压类别为10kV CAT I，可在10kV额定电压下稳定运行，不会出现参数跳变影响演示效果。此外，设备明确标注了10℃~30℃、40%RH~60%RH的参考温湿度区间，使用者可通过控制实验环境参数，进一步提升演示结果的一致性与可参考性。

这款由德国美翠METREL推出的MI3299设备，核心定位是高压绝缘诊断相关的教学演示工具，主要面向电力、电气相关专业的院校教学、职业技能培训、电力运维人员岗前实训等场景使用。设备可高度模拟工业环境中各类典型的电气绝缘特性，帮助学员建立从理论到实际应用的认知衔接，降低真实高压实训的安全风险。它支持最高10kV等级的高压绝缘测试相关教学演示，内置火花间隙、气体放电管及多量程阻容组件，可复现多种真实工况下的绝缘反馈特性。设备配置的十进箱电阻量程覆盖200kΩ、500MΩ、200GΩ到2TΩ区间，同时内置2.5μF、5nF两种规格的高压电容，可适配绝缘电阻测试、绝缘介质特性分析、放电现象模拟等多种不同的演示需求，能直观展现不同绝缘状态下的参数变化规律，帮助学员快速掌握高压绝缘测试的核心逻辑与操作要点。

MI3299是德国美翠METREL推出的专业级高压绝缘诊断教学演示工具，核心定位是还原工业场景典型电气绝缘特性，为高校电气专业、电力实训机构的高压绝缘相关课程提供可复现、高安全的演示载体。该设备最高支持10kV等级的高压绝缘测试教学演示，内置火花间隙、气体放电管及多量程阻容组件，可覆盖绝缘电阻特性测试、介质损耗测试模拟、放电故障模拟三大类核心教学场景，既可以演示正常绝缘状态下的参数变化规律，也可以模拟绝缘老化、局部放电、击穿等故障的特征表现。设备符合EN61010-1安全标准，过电压类别为10kV CAT I，采用基本绝缘设计、IP20防护等级，适配教学场景下的操作安全要求，可帮助学员建立高压绝缘测试的规范操作认知，具象化理解抽象的绝缘特性理论，避免直接接触工业高压设备的安全风险。

为保障德国美翠MI3299的演示效果稳定精准，使用时需要匹配对应的环境要求。首先设备的工作温度范围为5℃~40℃，最大可适应90%RH的相对湿度，但想要获得最优演示精度，建议在参考温湿度范围即温度10℃~30℃、湿度40%RH~60%RH的环境下开展教学，极端温湿度环境会导致内置阻容组件出现参数温漂、表面凝露等问题，不仅会导致演示数据偏差，还有可能引发高压拉弧风险。其次设备要求使用场景的污染等级为2级，需避免在存在大量粉尘、腐蚀性气体、油污的环境下使用，防止污染物附着在内部组件表面导致绝缘性能下降，影响演示效果与设备使用寿命。同时由于设备过电压类别为10kV CAT I，需使用在无高压电网直接接入的实验场景中，外接电源需做好浪涌防护，避免外部过电压冲击损坏内置的精密电子组件，日常存放也建议置于通风干燥的教具柜中，避免长期闲置受潮影响参数稳定性。

德国美翠MI3299的硬件参数配置完全匹配高压绝缘教学的专业需求，核心优势十分突出。首先其电阻量程覆盖200kΩ到2TΩ共四个档位，内置2.5μF、5nF两款高压电容，可模拟从低压元器件到高压输变电设备的全品类绝缘阻容特性，10kV额定电阻的低电压系数特性，保证了不同测试电压下阻值偏差控制在极小范围内，演示数据精度完全符合专业教学要求。其次设备符合EN61010-1安全标准，通过10kV CAT I过电压等级认证，采用IP20防护与基本绝缘设计，教学过程中即使出现误操作也能有效保障人员安全。同时设备重量仅4kg，尺寸为320mm*440mm*110mm，体积小巧轻便，可灵活在不同实验室、实训教室之间搬运转移，无需固定安装即可使用，能够适配多班级轮流实训的教学需求，无需额外配置多台设备即可满足高频教学使用，大幅降低实训室的硬件投入成本。

这款MI3299是德国美翠METREL推出的专用高压绝缘诊断教学演示设备，核心功能是模拟工业环境中典型的电气绝缘特性，支撑最高10kV等级的高压绝缘测试相关教学演示场景。它可覆盖高校电气工程专业高压绝缘实验、电力职业院校运维技能实训、工业企业高压运维人员岗前实操培训等多元使用场景，解决传统高压绝缘教学缺乏直观实操载体、抽象知识点难以具象化的痛点。设备内置火花间隙、气体放电管及多量程阻容组件，可复现不同场景下的绝缘击穿、泄漏电流变化、容性绝缘响应等典型绝缘特性，配套200kΩ到2TΩ的十进箱电阻量程、2.5μF与5nF两种规格内置高压电容，可实现多种绝缘测试演示效果，帮助学员快速建立高压绝缘特性的具象认知，掌握不同绝缘故障的测试判断逻辑，相较于纯理论教学可大幅提升知识点吸收效率。

MI3299依托其内置的多元硬件配置，可覆盖绝大多数高压绝缘诊断入门教学的核心演示项目。其一，基于不同量程的阻容组件，可开展绝缘电阻基础测试演示，覆盖从低电阻到2TΩ极高绝缘电阻的全量程测试场景，搭配10kV额定电阻的低电压系数特性，可直观展示不同测试电压下绝缘电阻的变化规律，帮助学员理解电压系数对绝缘测试结果的影响。其二，依托内置的2.5μF、5nF高压电容，可模拟容性绝缘设备的测试场景，开展吸收比、极化指数测试等进阶演示项目，复现高压电机、电力电缆等真实容性设备的绝缘测试反馈特性。其三，借助内置的火花间隙、气体放电管组件，可开展气体放电、火花放电等典型绝缘失效现象的演示，直观展示不同电压下绝缘击穿的过程与特征，帮助学员理解绝缘劣化到失效的完整逻辑，降低真实高压放电实验的安全风险与操作成本。

德国美翠MI3299是专门面向高压绝缘诊断教学场景开发的专业演示设备，适用场景覆盖高校电气工程专业核心课程实训、职业院校电力运维专业实操教学、电力系统内部技术人员绝缘检测技能培训等多个领域。设备内置火花间隙、气体放电管及多量程阻容组件，可1:1模拟工业场景中各类典型电气绝缘特性，包括绝缘正常状态、受潮劣化、内部气隙缺陷、过电压击穿等多种工况的特征表现。同时支持最高10kV等级的高压绝缘测试相关教学演示，可搭配常用的绝缘电阻测试仪、介质损耗测试仪、局部放电检测仪等设备开展实操教学，让学员无需接触工业现场高压带电设备，即可直观掌握各类绝缘检测方法的原理、操作流程与故障判断逻辑，大幅降低高压教学的安全风险，同时解决了工业绝缘故障样本难以获取、演示可复现性差的教学痛点，有效提升高压绝缘相关课程的教学效率。
