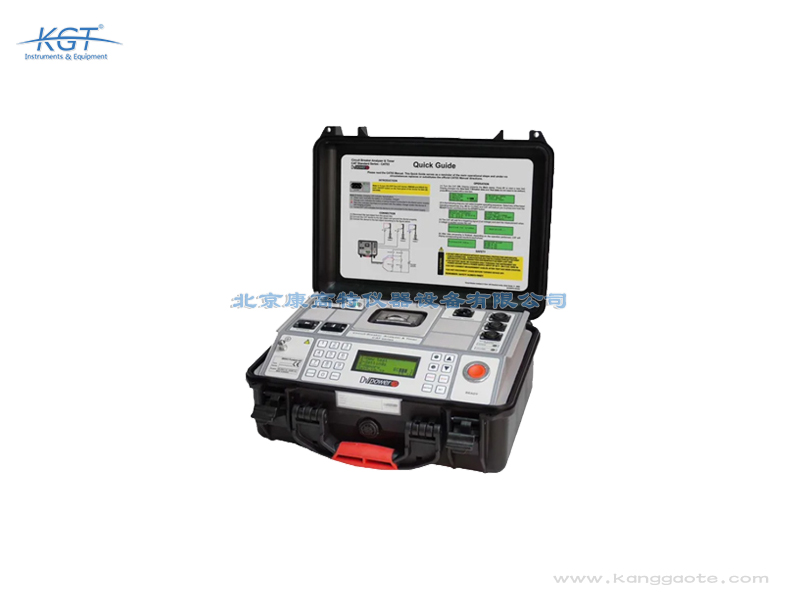

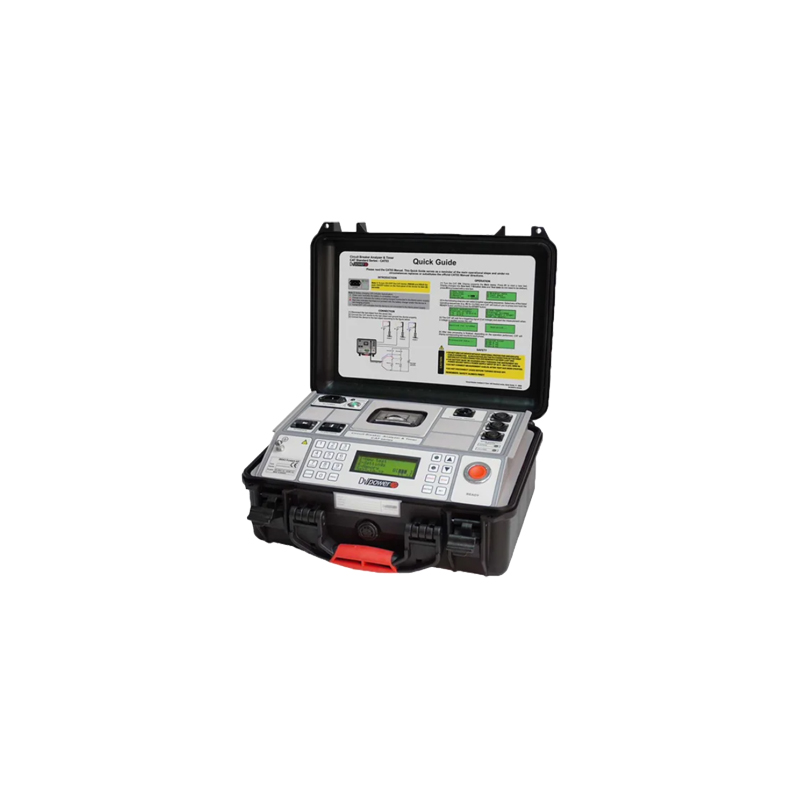

CAT31断路器分析仪和计时器

CAT31断路器分析仪和计时器是瑞典DV POWER推出的专业级断路器机械特性测试仪，核心功能覆盖中高压断路器全维度状态检测，可实现单机独立控制或PC端联动控制两种操作模式，满足不同作业场景的使用需求。其核心技术参数包括：配置6个定时通道（3×2）用于主触点电阻检测、3个定时通道用于辅助输入信号采集、4个模拟输入接口+1个专用传感器输入接口，同时兼容数字传感器与模拟传感器接入；支持关闭（C）、打开（O）、闭-开（CO）、开闭（OC）、开-关-开（OCO）全系列操作模式选择，可适配不同类型断路器的测试需求；静态接触电阻测量与动态电阻测量的测试电流最高可达500A，可精准捕捉断路器触头的微小劣化信号；内置大容量存储模块可直接存储测试数据，同时支持U盘导出、热敏打印机现场打印表格及图表两种数据输出方式，配套DV-WIN软件可实现测试数据的深度分析与报告生成。该设备针对中压、高压瓷柱式断路器和落地罐式断路器设计，支持双端接地（BSG）模式下的安全快速检测，无需额外拆除接地端即可完成作业，大幅提升检测的安全性与作业效率，还可实现最高12个主触头的同步定时测量（每相4个）、合闸电阻测量、断路器极间

CAT31断路器分析仪和计时器支持5种主流断路器操作测试模式，可覆盖各类检测场景的需求：第一种是分闸（O）模式，主要用于日常运维巡检时的分闸动作特性检测，可快速验证分闸时间、分闸速度、分闸不同期性等参数是否符合规范，适合大规模批量巡检场景；第二种是合闸（C）模式，主要用于合闸动作特性检测，验证合闸时间、合闸速度、合闸弹跳时间、主触点接触电阻等参数，常用于新设备投运前的合闸性能校验；第三种是合-分（CO）模式，主要用于模拟故障跳闸场景下的断路器动作特性，验证分合闸动作的时序配合是否正常，常用于故障后的专项检测，排查断路器拒动、误动的原因；第四种是分-合（OC）模式，主要用于模拟重合闸场景下的动作特性，验证重合闸时序是否符合要求，适配电网重合闸功能的校验需求，保障电网故障后的供电恢复能力；第五种是分-合-分（OCO）模式，主要用于模拟永久性故障下的断路器全流程动作特性，验证两次分闸动作与合闸动作的时序配合是否正常，常用于核心区域断路器的年度全维度检测、新设备出厂前的全功能校验。用户可根据实际检测需求灵活选择对应模式，无需额外配置设备即可完成全场景测试。

CAT31断路器分析仪和计时器的核心技术原理是通过多通道高精度信号采集，获取断路器分合闸过程中的全维度参数，通过多维度数据比对实现断路器状态的精准评估。设备运行时，首先根据被测断路器的类型与测试需求选择对应的操作模式（C/O/CO/OC/OCO），通过内置的信号发生模块向断路器的分合闸线圈输出控制信号，同时通过多通道采集模块同步采集主触头、辅助触头的通断信号、线圈电流信号、位移传感器的运动信号、电阻测量的电流电压信号等多源数据，自动计算分合闸时间、分合闸不同期、触头弹跳时间、超程、行程、平均分合闸速度、接触电阻、合闸电阻等核心参数。完成数据采集后，一方面可将实测参数与断路器厂商提供的出厂规格参数进行直接比对，判断当前参数是否处于合格区间；另一方面可将本次测试数据与历史测试数据进行同参数比对，结合DV-WIN软件的图形叠加功能，直观呈现参数的变化趋势，若测试结果出现异常偏差或连续劣化，即可判断断路器状态出现劣化，为检修决策提供数据支撑。该设备的所有测试流程均采用统一的测试参数配置逻辑，同一断路器的多次检测可保持测试条件完全一致，保障数据比对的准确性与可靠性，测试数据可直接用于断路器全生命

CAT31断路器分析仪和计时器核心覆盖电力、核工业、工业制造三大行业的检测需求，具体应用场景覆盖运维巡检、故障检测、绝缘测试、环境评估四大类。电力行业场景下，可用于电网公司运维部门、火力/水力/新能源电厂、输变电工程建设单位的日常运维巡检、故障后专项检测、新设备投运前绝缘测试、年度合规校验等作业，可针对变电站内的中高压瓷柱式、落地罐式断路器开展全维度检测，及时发现分合闸时间异常、触点接触不良、绝缘性能下降等潜在问题。核工业场景下，可用于核电厂常规岛、核岛配套断路器的状态检测、辐射区域环境评估作业，满足核工业设施高可靠性的运维要求。工业制造场景下，可用于大型冶金、化工、矿山企业的自备电厂、高压配电系统的断路器日常检测，避免因断路器故障导致的生产线停机事故。同时这款设备也可用于第三方检测机构的断路器性能校验业务，适配不同场景的检测需求。

CAT31断路器分析仪和计时器完全适配核工业场景的特殊使用要求，主要体现在三个层面：第一是性能精度层面，设备的微秒级时间测量精度、±1%的电阻测量精度可满足核工业设施对断路器检测的超高可靠性要求，可精准识别断路器的微小性能劣化，避免因断路器故障导致的核设施运行风险，保障核设施的供电稳定性；第二是合规性层面，设备符合IAEA（国际原子能机构）辐射防护相关标准、GB18871《电离辐射防护与辐射源安全基本标准》的要求，设备本身的抗辐射性能、电磁兼容性能可在核工业辐射环境下稳定运行，不会因辐射干扰出现测量误差，同时设备具备适配CNAS计量校准的技术条件，可通过法定计量机构的校准后纳入核工业合规检测设备名录，满足核工业检测的资质要求；第三是功能适配层面，设备支持单机离线操作，内置大容量电池无需外接电源即可在核设施内部的受限区域开展检测，检测数据可本地存储后统一导出，无需现场传输数据，适配核工业场景的信息安全要求，可用于核设施常规岛、核岛配套断路器的运维巡检、故障检测、绝缘测试、环境评估等各类作业场景。

CAT31断路器分析仪和计时器的核心技术原理是通过多维度参数采集、多数据对标分析实现断路器机械特性与运行状态的精准评估。断路器作为电力系统的核心保护元件，其分合闸时间、触点接触电阻、运动速度、合闸电阻等参数的变化直接反映设备的运行状态，一旦参数超出阈值就可能引发拒动、误动等故障，造成大面积停电、设备损坏等严重后果。CAT31通过内置的高精度采集模块，在断路器执行分合闸动作的过程中，同步采集主触点的通断时序、辅助触点的动作时序、合闸电阻的阻值变化、运动部件的位移与速度曲线等多维度参数，采集分辨率可达微秒级，确保所有微小的参数变化都能被精准捕捉。完成数据采集后，设备可通过两种方式完成状态评估：第一种是与断路器制造商提供的出厂规格参数做对标，判断当前测量值是否处于正常阈值范围内，识别参数超标的显性故障；第二种是与该设备的历史测试数据做趋势对比，分析参数的变化速率，提前识别性能劣化的趋势，在参数尚未超标时就发现潜在故障风险。这种对标分析的方式不仅可判断断路器当前的运行状态，还可预测未来的性能变化趋势，帮助用户制定更合理的运维计划，大幅提升断路器运维的前瞻性与科学性。

CAT31断路器分析仪和计时器是瑞典DV POWER推出的专业级断路器机械特性测试仪，属于高精度电力检测类设备，核心功能覆盖中高压断路器的全维度机械特性检测与状态评估。这款设备支持单机控制和PC端控制两种操作模式，可满足现场巡检、实验室校验等不同场景的使用需求，专为中压、高压瓷柱式断路器和落地罐式断路器的安全快速检测设计。核心功能包括双端接地（BSG）状态下的安全快速检测、时间与运动特性测量、主触点电阻测量、合闸电阻测量、辅助触点状态检测等。硬件配置上搭载6个定时通道（3×2）用于主触点电阻检测、3个定时通道用于辅助输入检测、4个模拟输入接口+1个专用传感器输入接口，同时兼容数字传感器与模拟传感器，可适配位移、速度、振动等不同类型的检测传感器，满足多元化的测试需求。设备内置存储模块可保存海量历史测试数据，支持U盘导出数据，也可直接通过热敏打印机输出表格、图表形式的测试报告，适配不同场景的检测数据留存需求。

CAT31断路器分析仪和计时器的核心硬件参数覆盖电气、运动两大检测维度，测量精度处于行业领先水平。主触点检测配置6个独立定时通道（3×2），时间测量分辨率可达1微秒，测量误差控制在±0.01%以内，可精准捕捉分合闸过程中的毫秒级时间差，准确识别分合闸不同期、弹跳时间过长等问题；辅助输入配置3个独立定时通道，可同步检测辅助触点的动作时序，误差同样控制在微秒级，可验证辅助触点与主触点的动作配合逻辑是否正常；合闸电阻测量范围覆盖1Ω~10kΩ，测量精度可达±1%，可准确识别合闸电阻劣化、接触不良等问题；模拟输入配置4个独立通道，采样率可达100kHz，可精准采集位移、速度、振动等模拟传感器输出的信号，配合1个专用传感器输入接口，实现断路器运动特性的全维度采集。相比常规断路器测试仪，CAT31的测量精度更高，可更早发现断路器的潜在性能劣化问题，帮助用户减少计划外停机时间，提升运维效率，降低整体运维成本，具备更高的投入产出比。

CAT31断路器分析仪和计时器作为专业级高压断路器状态检测设备，核心应用领域覆盖电力电网、火力/水力/新能源电厂、核工业供电系统、轨道交通供电网、大型工矿企业配电系统等多个领域，可适配不同场景下的中高压断路器检测需求。针对电网行业，该设备可用于省级、地市级电网公司的输变电线路高压断路器日常巡检、年度检修、新设备投运前验收等场景，精准检测瓷柱式、落地罐式断路器的机械特性参数，保障输配电网络的运行稳定性；针对电厂行业，可用于机组大修、小修期间的发电机出口断路器、厂用配电系统断路器的状态评估，提前识别触头劣化、分合闸不同步等潜在故障，避免非计划停机事故；针对核工业供电系统，可满足核级安全相关供电回路断路器的高精度检测要求，保障核设施供电冗余的可靠性；针对轨道交通行业，可用于地铁、高铁牵引供电系统的真空断路器、SF6断路器的定期检测，保障轨道交通的运营安全；针对大型工矿企业的高压配电系统，可用于自备电站、进线断路器的日常维护检测，降低企业配电系统的故障风险。该设备既满足B端用户如民营电厂、电力工程公司、工矿企业的高效检测需求，也符合G端用户如电网公司、核电运营单位、轨道交通运营单位的标准化检测

CAT31断路器分析仪和计时器搭载多维度的数据处理与分析功能，可满足不同用户的数据使用需求：首先是本地数据存储，设备内置大容量非易失性存储器，可存储上万组历史测试数据，数据不会因设备断电丢失，方便用户在现场检测完成后回溯历史数据，开展同设备的性能趋势分析；其次是数据导出功能，支持通过U盘直接导出测试原始数据与生成的报告文件，导出格式兼容通用办公软件与主流电力运维管理系统，方便用户开展数据归档、运维台账更新等工作；第三是现场打印功能，设备自带热敏打印机，可直接在检测现场输出表格、图表形式的测试报告，报告内容包含分合闸时间、不同期性、接触电阻、运动曲线等核心参数，无需返回实验室即可完成检测结果的初步判定；第四是专业软件分析功能，测试数据可导入配套的DV-WIN软件开展深度分析，支持将本次测试数据与同设备的历史测试数据做趋势对比，也可与断路器制造商提供的出厂规格参数做对标分析，自动判定参数是否超出阈值，辅助检测人员快速判断断路器的运行状态，识别潜在故障风险。数据处理功能同时适配B端企业的内部运维台账管理需求与G端单位的检测数据上报、合规校验需求。
