CAT34断路器分析仪和计时器

CAT34断路器分析仪和计时器针对不同检测场景的需求，设置了五类可自定义选择的断路器测试操作模式，覆盖绝大多数断路器检测的业务需求：第一是单合（C）模式，适用于断路器合闸动作特性测试，可检测合闸时间、合闸不同期、合闸弹跳时间等参数，多用于断路器投运前的合闸性能核验、检修后的合闸功能验证场景。第二是单分（O）模式，适用于断路器分闸动作特性测试，可检测分闸时间、分闸不同期、分闸反弹幅值等参数，多用于日常运维巡检中的分闸性能排查、故障跳闸后的分闸功能校验场景。第三是合-分（CO）模式，适用于断路器重合闸动作逻辑测试，模拟断路器合闸后立即分闸的工况，可检测重合闸动作时序参数，多用于电网断路器重合闸功能核验场景。第四是分-合（OC）模式，适用于断路器分闸后快速合闸的动作特性测试，模拟故障排除后快速恢复供电的工况，多用于工业制造企业配电系统断路器的恢复供电性能测试场景。第五是分-合-分（OCO）模式，适用于断路器完整重合闸循环特性测试，模拟故障跳闸后重合闸、重合于故障再次分闸的完整工况，可检测完整重合闸周期的各项时序参数，多用于高压电网、核电厂等对供电可靠性要求极高的场景的断路器全功能核验。所有操

CAT34断路器分析仪和计时器具备完善的数据存储、导出与分析功能，可满足不同用户的数据分析、留存需求：一是存储能力方面，仪器内置大容量非易失性存储器，可存储至少1000组完整的断路器测试数据，每组数据包含所有通道的原始测量值、时序曲线、测试参数设置等完整信息，断电后数据不会丢失，适合现场检测时的批量数据存储需求。二是数据导出方面，支持两种导出方式，可直接通过USB接口连接U盘，将测试数据以通用CSV格式导出，也可通过PC端连接仪器直接读取数据，同时设备自带热敏打印机，可现场打印测试结果的表格与特性曲线，满足现场核验、数据留痕的需求。三是数据分析方面，配套的DV-WIN软件可实现测试数据的深度分析，支持多组历史测试数据的横向比对、测试数据与断路器制造商出厂规格的自动比对，自动生成可视化的时序曲线、参数对比表，可直接导出标准化的检测报告。该功能一方面满足B端企业的运维数据分析需求，帮助企业建立断路器全生命周期的健康档案，预判设备故障风险，制定预防性检修计划；另一方面满足G端单位的数据上报、监管留存需求，导出的数据格式符合电力、核工业行业的监管数据标准，可直接对接政府监管平台的上传要求。

CAT34断路器分析仪和计时器的应用场景覆盖电力、核工业、水务、环保、轨道交通等多个对配电可靠性要求极高的行业，可适配不同行业的特殊检测要求。在电力行业，可应用于电网公司变电站的断路器年检预试、基建项目的断路器到货验收、换流站核心断路器的状态排查，也可应用于发电企业的厂用断路器定期检测，符合电力行业对高压开关检测的作业规范；在核工业领域，可用于核岛、常规岛区域核级断路器的定期性能校验，适配核工业对检测设备抗干扰性、数据准确性的严苛要求；在水务行业，可应用于自来水厂、污水处理厂、远程泵站的配电断路器状态检测，适配户外潮湿、多粉尘的作业环境；在环保行业，可应用于垃圾焚烧发电厂、光伏发电站、风力发电站、脱硫脱硝系统的配电断路器检测，适配新能源场景下负荷波动大的设备检测需求；在轨道交通行业，可应用于高铁、地铁牵引供电系统的真空断路器定期检测，适配轨道交通牵引负荷冲击性强的设备特性。针对B端用户，该设备可用于开关制造企业的出厂性能校验、成套配电设备厂的出厂验收检测，提升产品出厂合格率；针对G端用户，可用于政府类基建项目的配电设备验收、公共设施的安全巡检，满足监管类检测的合规要求。

CAT34断路器分析仪和计时器搭载单机控制、PC控制两种操作模式，可分别适配不同场景的检测需求。单机控制模式采用嵌入式实时操作系统，搭载7寸高清触控显示屏，操作逻辑符合一线检测人员的作业习惯，无需外接任何设备，开机即可完成检测操作，适配户外现场、偏远区域的作业需求：比如电网公司偏远变电站的现场巡检、轨道交通沿线牵引所的移动检测、水务行业偏远泵站的断路器检测、新能源场站的户外检测等场景，单机模式下设备内置大容量电池，连续作业时长可达8小时以上，无需外接电源即可完成多台设备的检测作业，检测数据可直接在本机查看、筛选、导出，无需额外辅助设备。PC控制模式可通过USB或者以太网接口连接PC端专用管理软件，支持批量导入待检测断路器的型号、电压等级、阈值参数等基础信息，可自动生成标准化检测方案，检测过程全程可视化，可实时展示断路器分合闸的行程曲线、电压电流变化曲线，检测完成后可自动生成标准化检测报表，支持多维度数据对比分析，适配批量检测、实验室研发类场景：比如开关制造企业的批量出厂检测、电力科学研究院的断路器性能研发测试、G端单位的批量到货验收检测等场景。针对B端用户，PC模式可将单台断路器的检测

CAT34断路器机械特性测试仪是专为中高压断路器检测设计的专业设备，核心应用场景覆盖电网公司各级运维单位、火力/水力/新能源发电厂、电力检修服务商、高压电气设备制造企业等B端与G端用户群体，可针对10kV及以上电压等级的瓷柱式断路器、落地罐式断路器开展全项机械特性与电气特性检测。可完成的测试项目包括：最高12个主触头的同步定时测量（每相最多4个）、合闸电阻测量（适配带合闸电阻的断路器）、6个辅助触点的动作特性检测、断路器三相极间与同相断口间的同步性评估、4个线圈电流的同步分析（3个分闸线圈+1个合闸线圈）、变电站蓄电池组供电状态评估、断路器运动部件的位移、触头接触行程、超程、回弹、阻尼时间、平均速度等运动参数测量、首次跳闸特性测试、最高500A测试电流下的静态接触电阻与动态电阻测量，搭配CAT66D配件还可完成落地罐式断路器的磁心去磁作业。设备支持双端接地（BSG）场景下的安全快速检测，无需拆除断路器接地端即可完成检测，大幅提升变电站等现场作业的检测效率与操作安全性。

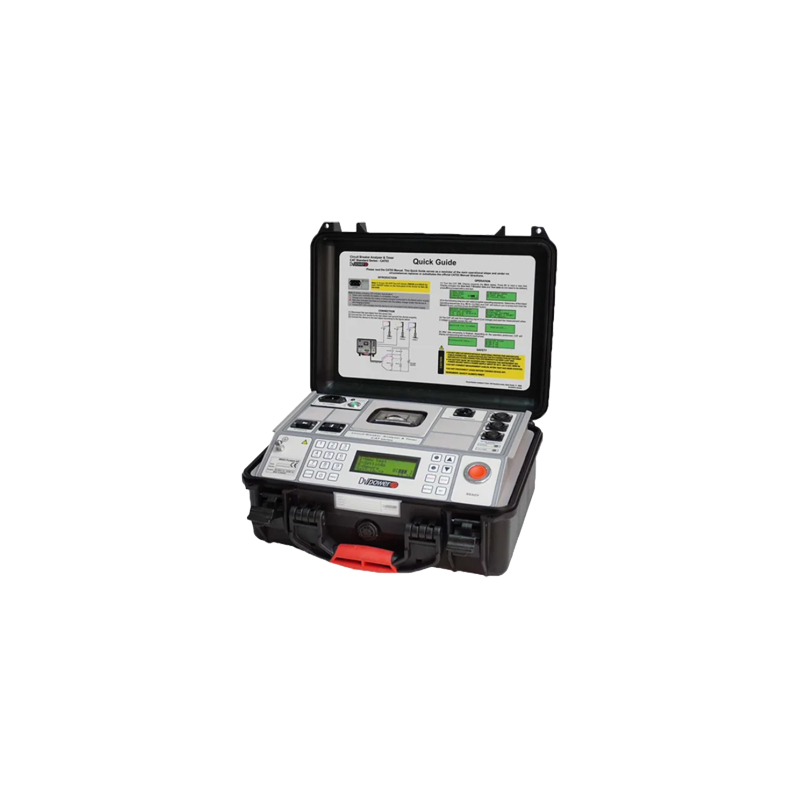

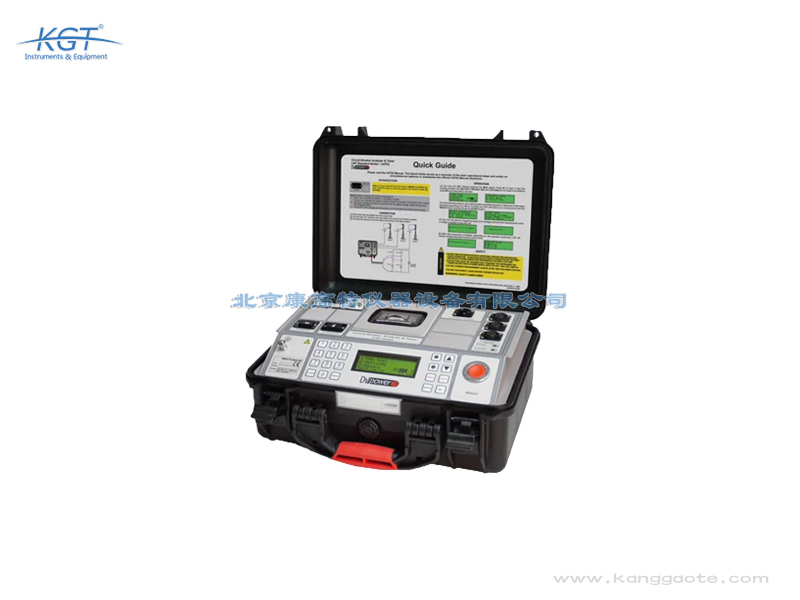

瑞典DV POWER CAT34断路器分析仪和计时器属于专业级断路器机械特性测试仪，核心功能围绕中高压断路器的全维度状态评估设计，支持单机控制和PC端控制两种操作模式，可满足不同检测场景的操作需求。其核心技术参数包括：配备6个定时通道（3×2）用于主触点电阻检测、3个定时通道用于辅助输入检测、4个模拟输入接口+1个专用传感器输入接口，同时兼容数字传感器与模拟传感器，可适配不同型号断路器的检测需求；支持最高500A测试电流的静态接触电阻测量与动态电阻测量，可精准识别触头磨损、接触不良等隐性故障；操作模式覆盖关闭（C）、打开（O）、闭-开（CO）、开闭（OC）、开-关-开（OCO）全类型断路器动作场景，可还原断路器实际运行中的各类操作逻辑。设备内置存储空间，同时支持U盘导出测试数据，也可通过自带热敏打印机以表格、图表形式直接输出测试结果，搭配专属DV-WIN软件可完成测试数据的深度分析、历史数据对比、测试计划制定、图形叠加展示及定制化检测报告生成，为断路器状态研判提供完整的数据支撑。

CAT34断路器分析仪和计时器的测量精度完全满足电力、核工业等高要求行业的检测标准，核心精度特性如下：一是时间测量精度方面，定时通道的时间测量分辨率可达0.1ms，时间测量误差≤±0.1%±0.1ms，可精准捕捉断路器分合闸动作的微小时间差，准确判断断路器动作不同期、弹跳等隐性故障，避免因检测精度不足导致的故障漏判。二是电阻测量精度方面，主触点电阻测量范围覆盖1μΩ~1Ω，测量误差≤±0.5%±1μΩ，合闸电阻测量范围覆盖10Ω~10kΩ，测量误差≤±1%±5Ω，可精准检测主触点磨损、合闸电阻老化等问题，为断路器状态评估提供准确的数据支撑。三是运动特性测量精度方面，支持接入位移、速度传感器，位移测量分辨率可达0.1mm，速度测量误差≤±1%，可精准检测断路器动触头的运动轨迹、分合闸速度等参数，全面评估断路器的机械性能。高精度的检测特性一方面适配B端企业对故障排查准确性的需求，帮助企业精准定位故障点，减少不必要的设备更换成本，提升投资回报率；另一方面适配G端单位对检测数据准确性的要求，检测结果可直接作为设备状态评估、监管上报的依据，符合行业合规性要求。

CAT34断路器计时器具备全链路的数据处理能力，检测过程中可实时采集各通道的时间、电流、电压、位移等多维度数据，原始数据可自动存储在设备内置存储器中，也可通过U盘直接导出，还可通过自带的热敏打印机以标准化表格、趋势图表的形式直接打印输出，满足现场快速研判、纸质资料留存的需求。搭配专属DV-WIN分析软件，可实现测试数据的深度处理：支持历史检测数据的导入与同维度对比，可直观呈现断路器状态的变化趋势，当检测值与制造商出厂规格、历史基准值出现偏差时，可辅助检测人员快速识别断路器性能劣化趋势；支持多组测试数据的图形叠加展示，可直观对比不同操作模式下的断路器动作特性差异；支持定制化检测报告生成，可根据用户的管理需求调整报告维度与格式，适配不同企业、单位的设备台账管理要求。DV-WIN软件具备开放的数据接口，可与企业的电力设备运维管理系统、资产全生命周期管理系统对接，实现检测数据的自动同步上传，无需人工二次录入，大幅提升检测数据的流转效率，同时兼容Windows系列操作系统，可适配各类企业的现有办公软硬件体系。

CAT34断路器分析仪和计时器针对核工业场景的特殊要求做了多维度的适配，可满足核工业领域的检测需求：首先是标准符合性方面，设备符合IAEA国际原子能机构发布的辐射防护相关标准，同时满足GB 18871《电离辐射防护与辐射源安全基本标准》的要求，设备的电子元器件采用抗辐射加固设计，可在规定的辐射剂量环境下长期稳定运行，不会因辐射干扰出现测量误差、数据丢失等问题。其次是检测精度方面，设备的时间测量、电阻测量、运动特性测量精度均满足核工业计量校准的要求，检测结果可通过CNAS认可的计量机构校准，符合核设施设备检测的精度要求，可用于核岛、常规岛配套高压断路器的日常运维巡检、故障检测、绝缘测试等场景。第三是数据安全性方面，设备内置的存储器采用物理加密设计，测试数据不会被随意篡改，导出的数据格式符合核工业监管的数据规范，可满足核设施设备检测数据的留存、上报要求。此外设备的坚固耐用设计适配核工业现场的复杂工况，可在高温、高湿、高粉尘的环境下稳定运行，无需额外的防护措施，既满足B端核电运营企业的现场检测需求，也符合G端核工业监管单位的合规性要求，可用于核设施安全检查、定期核验等监管场景。

CAT34断路器分析仪和计时器的目标覆盖行业包含电力、核工业、工业制造三大领域，不同场景的适配性如下：第一是电力行业，面向B端的民营电厂、配售电企业，可用于高压断路器日常运维巡检、故障跳闸后的故障点检测、断路器投运前的绝缘测试，大幅提升设备检修效率，降低非计划停电带来的生产损失；面向G端的电网公司、国有发电集团，可用于区域电网断路器定期校验、入网设备性能核验、重大保电场景下的设备状态排查，检测数据符合电力行业监管要求。第二是核工业领域，适用于核电厂常规岛、核岛配套高压断路器的状态检测、辐射环境下的设备性能校验、核设施周边配电系统的环境评估，满足核工业场景对检测设备精度、稳定性的特殊要求。第三是工业制造领域，适用于大型化工、冶金、装备制造企业的高压配电系统断路器定期检测、生产车间供电设备故障排查、新投产配电系统的验收测试，帮助企业提前排查断路器故障隐患，避免生产中断造成的经济损失，提升企业供电系统的运行可靠性。

CAT34断路器分析仪和计时器支持双端接地（BSG）状态下的安全快速检测，是该设备的核心优势功能之一，大幅提升了高压断路器检测的安全性与效率。传统高压断路器检测需要拆除两侧的接地引线、断开上下级连接后才能开展测试，操作流程复杂，且存在感应电击的安全风险，而CAT34的双端接地检测技术，可在断路器两侧均保持接地的状态下开展所有机械特性、电阻特性测试，无需拆除接地引线，也无需断开设备的电气连接，测试过程完全符合高压作业的安全规范，大幅降低了检测人员的作业风险。该功能尤其适配高压电网、核电厂、大型工业企业的运维巡检场景，一方面可大幅缩短检测作业的时间，传统单台断路器检测需要2小时以上，采用双端接地检测模式后可将检测时间压缩至30分钟以内，大幅减少停电时间，对于B端企业而言可降低停电带来的生产损失，显著提升投资回报率；另一方面符合G端电力、核工业单位的作业安全规范要求，避免了高空拆线、带电操作等高危作业环节，满足安全生产的监管要求。该功能的检测精度与非接地状态下的检测精度完全一致，所有测量参数的误差均符合相关行业标准要求，检测结果具备同等有效性。

CAT34断路器分析仪和计时器采用高速同步信号采集技术实现断路器状态的精准评估，技术原理为：设备搭载最高1MHz采样率的多通道同步采集模块，可实时采集断路器分合闸过程中的操作回路电压信号、电流信号、动触头位移信号，通过内置的专用算法对采集到的信号进行滤波、校准、分析，精准计算出断路器的分合闸时间、三相同期性、弹跳时长、行程、速度等核心参数，再将计算结果与预设的标准阈值进行自动比对，即可输出断路器的健康状态评估结果，可精准识别断路器是否存在机构卡涩、接触不良、绝缘劣化、操作回路异常等隐患。使用过程中的注意事项包括：首先检测前需确认被测断路器处于完全断电状态，做好对应回路的安全隔离措施，避免带电作业引发安全风险；接线时需严格区分电压端子、电流端子、信号采集端子的对应接口，按照设备说明书的接线规范操作，避免接线错误影响检测精度；现场作业时需避开强电磁干扰区域，临近高压带电设备作业时需保持符合行业规范的安全距离，避免电磁干扰影响数据采集准确性；针对不同电压等级、不同类型的断路器，需提前在设备内选择对应的测量量程和参数模板，避免超量程使用影响检测结果；检测完成后存储数据时，需准确录入被测断路器的
