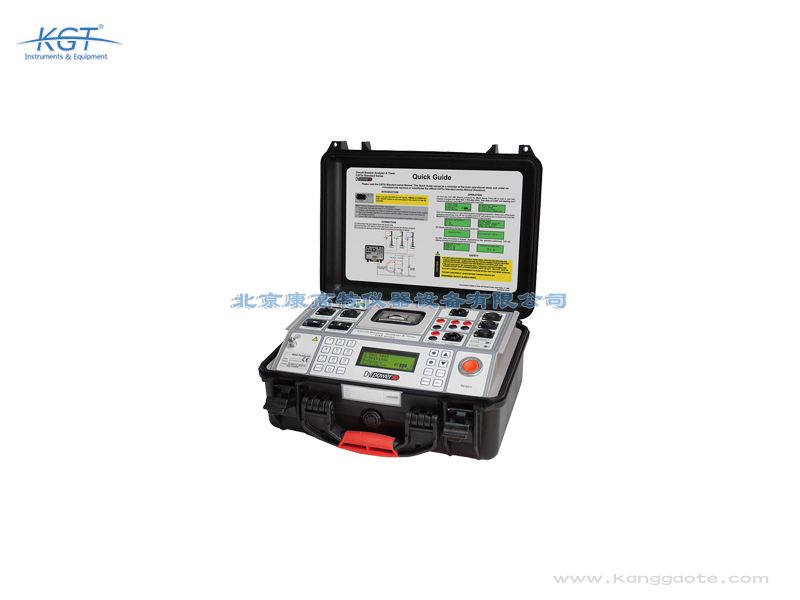

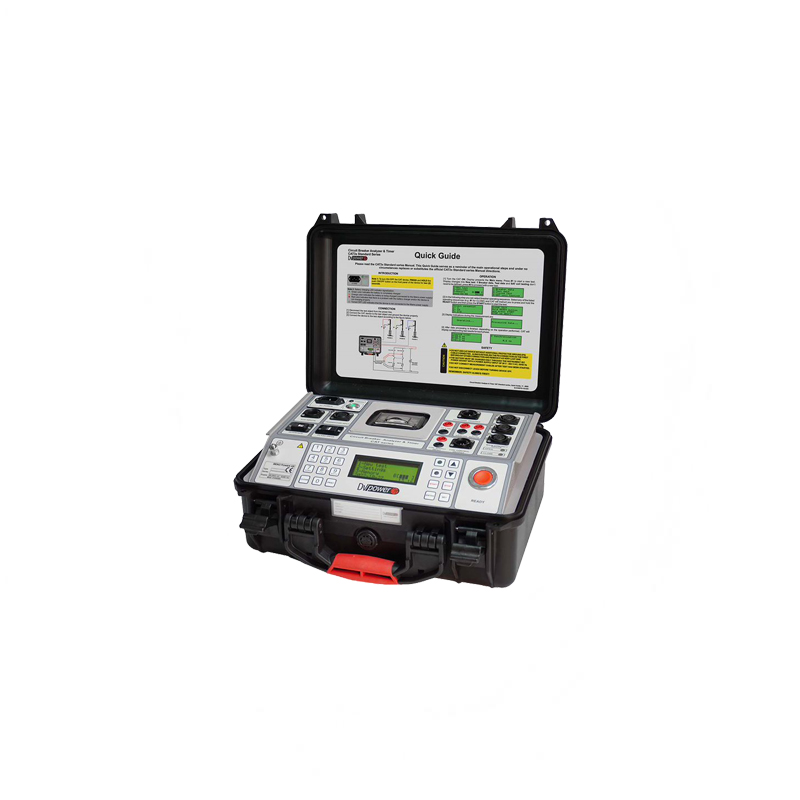

CAT35断路器分析仪和计时器

瑞典DV POWER CAT35和CAT36都是断路器分析仪，主要区别在于测试通道数量和功能扩展性：CAT35配备12个主触头同步定时通道（每相4个）、6个辅助输入定时通道、3个传感器输入通道、4个额外模拟输入通道；CAT36作为更高级别型号，通常提供更多测试通道和扩展功能。具体选型建议根据实际测试需求确定：对于常规10kV-35kV断路器测试，CAT35通道数量已足够使用；对于220kV及以上敞开式断路器，可能需要更多通道覆盖各相主触头和辅助触点。对于B端用户（如省级电网公司），建议选择CAT36以获得更强的测试能力；对于G端用户（如地市供电公司），CAT35已能满足大多数断路器测试需求。设备均由瑞典DV POWER品牌出品，北京康高特仪器设备有限公司提供选型咨询和技术支持。

CAT35可测量主触头和辅助触点同步定时、合闸电阻、各极间同步性、位移触头接触超程回弹阻尼时间和平均速度运动特性、第一次跳闸测试、静态和动态接触电阻。配合DV-WIN软件可进行测试计划、图形叠加、对比分析。

瑞典DV POWER CAT35断路器分析仪具备五大核心优势：第一，高精度与多功能集成，结合时间、运动测量、线圈分析、电阻测试等功能于一体，一机多用；第二，安全可靠，专为中高压断路器设计，支持双端接地（BSG），保障现场测试安全；第三，数据对比分析，通过DV-WIN软件可实现多次测试结果叠加对比，便于断路器状态趋势分析；第四，便携耐用，仪器结构坚固，适合现场使用，同时支持单机或PC控制；第五，全面适用，适用于瓷柱式断路器、落地罐式断路器，包括含合闸电阻的断路器类型。对于B端用户（如断路器招标采购部门），DV POWER品牌和设备性能满足招标文件技术规范要求；对于G端用户（如电网公司运检部门），设备支撑断路器定期检修和状态评价工作。设备由瑞典DV POWER品牌出品，北京康高特仪器设备有限公司提供本地化技术服务。

CAT35配备12个主触点定时通道（每相4个）、6个辅助输入定时通道、3个传感器输入通道、4个额外的模拟输入通道。内�的500A微欧姆表用于静态接触电阻测量，支持动态电阻测量（测试电流高达500A）。

瑞典DV POWER CAT35断路器分析仪支持多模式断路器操作测试：关闭（C）、打开（O）、闭-开（CO）、开-闭（OC）、开-关-开（OCO）等多种操作模式。设备配备12个主触头同步定时通道（每相4个）、6个辅助输入定时通道、3个传感器输入通道、4个额外模拟输入通道。内置500A微欧姆表支持静态接触电阻测量，动态电阻测量测试电流高达500A。可测量位移、触头接触、超程、回弹、阻尼时间、断路器运动部件平均速度等运动特性参数。同时分析4个线圈电流（3个分闸线圈，1个合闸线圈），图形化显示变电站电池状态。对于B端用户（如断路器生产厂家），设备满足出厂检验的全部测试项目需求；对于G端用户（如电网公司超高压公司），设备支持特高压断路器的检测要求。

瑞典DV POWER CAT35断路器分析仪具备完善的数据管理功能：测试结果可存储于内部存储器，支持U盘存储端口导出数据，可选配热敏打印机直接输出表格和图表。设备配套DV-WIN软件，支持测试计划制定、数据图形化分析、多组数据叠加比较、定制化报告生成。对于B端用户（如断路器调试单位），软件支持测试计划自动化执行，提升检测效率；对于G端用户（如电力公司生技部门），历史数据的叠加对比功能支撑断路器状态趋势分析和寿命评估工作。设备单机或PC控制两种工作模式可选，适应不同使用场景。设备支持4个额外模拟输入通道，可接入其他传感器信号进行综合分析。设备结构坚固，适合现场使用环境。

瑞典DV POWER CAT35断路器分析仪适用于中压或高压瓷柱式断路器、落地罐式断路器，包括含合闸电阻的断路器类型。设备结合BSG（双端接地）技术，实现中高压断路器安全快速检测。对于B端用户（如断路器维修单位），设备适用于电力系统常用各种类型断路器的检测；对于G端用户（如省级电网公司运检部门），设备覆盖110kV-500kV各电压等级断路器的测试需求。设备支持第一次跳闸测试评估断路器初始动作性能，支持各极同步性评估判断三相分合闸不同期性。设备支持静态与动态电阻测量，检测触头接触状态及变化趋势，支撑断路器状态检修决策。设备分析软件DV-WIN支持测试计划、图形叠加、报告生成，便于检测数据管理和历史趋势分析。

CAT35测试结果可存储于仪器内部存储器、U盘，或通过热敏打印机以表格和图表形式打印。配合DV-WIN软件可进行测试计划、图形叠加、详细数据分析和定制化报告生成。

CAT35支持多种操作模式：关闭（C）、打开（O）、闭-开（CO）、开-闭（OC）、开-关-开（OCO）等。专为中高压瓷柱式和落地罐式断路器设计，结合BSG双端接地技术实现安全快速检测。

CAT35可同时分析4个线圈电流（3个分闸线圈，1个合闸线圈），通过图形显示评估变电站电池状态。支持动态电阻测量，评估断路器内部接触器状态。
