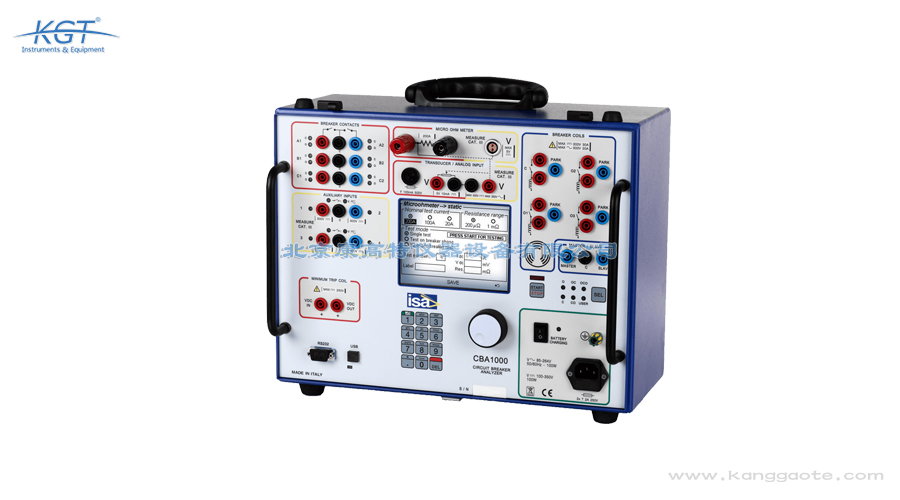

意大利ISA CBA 1000断路器诊断系统

意大利ISA CBA 1000断路器诊断系统适用于超高压、高压、中压各类断路器的检测场景。它广泛用于变电站与发电厂的投产调试及日常运维检修，可独立完成分合闸时序、线圈特性、动静触头回路电阻、行程速度及最低动作电压的全项试验。设备整机电路经专项优化，可在强电磁干扰环境下稳定运行，配合TDMS软件实现数据归档与历史对比，支撑电网设备的预防性试验与故障溯源。其便携坚固结构适合现场频繁转场，是断路器机械特性与电气性能综合诊断的现场适用系统，有助于缩短停电检修窗口。整机电路专项优化，可在超高压、高压、中压变电站与发电厂等强电磁干扰环境下稳定安全运行。支持分闸、合闸、分合、合分、分合分等自定义操作流程，覆盖断路器全生命周期机械特性试验。CBA 1000内置200A纯直流微欧计，支持静态与动态回路电阻测试，集成高精度时间特性与行程速度分析模块，可独立完成断路器全套试验而无需外接电脑。

使用意大利ISA CBA 1000断路器诊断系统的标准流程首先在被测断路器上按接线图连接分合闸线圈驱动线与各断口的时间、电阻触头及辅助事件信号线，并确认通道隔离与量程设置。随后通过本机触控屏选择或调用预存测试方案，设定分闸、合闸、分合、合分、分合分等操作序列。启动后电子驱动按精准时序动作并以高速采样记录，仪器实时显示线圈电流、行程速度与触头波形，自动完成分析与判定。CBA 1000测试数据存入本机或经软件导出，必要时以最多四台交叉同步联动扩展通道。整套操作借助图形显示屏、按键与功能旋钮即可完成，无需电脑控制，适合变电站现场频繁转场作业。测试结束后可经配套软件导出结果，便于即时归档与复核。规范的操作序列与清晰的界面降低了人员培训成本，使不同经验的操作者都能稳定获得可信数据。ISA的该断路器诊断系统让现场试验流程标准化且高效，有效降低人为误差。

意大利ISA CBA 1000断路器诊断系统的数据与流程管理依托TDMS测试与数据管理软件。TDMS是一套功能完备的软件，兼容ISA全系列测试仪器，可完成试验数据解析、自动生成检测报告，并支持提前预设测试方案与历史数据归档对比。仪器本机可独立完成分合闸时序、线圈特性、回路电阻、行程速度及最低动作电压的全项试验与结果判定，现场无需电脑；测量通道电气隔离、16位分辨率保障数据准确。其测试设置、采样参数与报告格式围绕断路器机械特性诊断规范设计，满足电网设备预防性试验与故障分析对标准化、可追溯数据的要求，便于长期趋势管理。本机可脱离电脑独立工作，配备高亮阳光下可视大屏，直接完成数据分析与结果判定，内置存储可保存250组测试数据与64套预设测试方案提升现场效率。

意大利ISA CBA 1000断路器诊断系统的关键参数覆盖线圈驱动、触头采集与回路电阻三大模块。线圈驱动为标准两路输出（一路分闸加一路合闸），可选四路版本（三分闸加一合闸），采用电子驱动实现精准时序控制，最大输出直流三百伏、三十安培。主触头采集提供六路主触头与六路电阻触头，电阻触头量程为二十欧至十千欧，测试电压二十四伏、电流五十毫安，各组输入通道相互电气隔离。辅助事件输入为四路，分两组适配无源干触点与有源湿触点。CBA 1000的模拟量通道总数四路并可扩展至六路，回路电阻专用通道输入量程为正负五伏，通用通道覆盖行程、速度与站用蓄电池电压。时间采集通道可同时捕捉多断口动作，为三相断路器提供完整的分合事件序列。各量程与通道均可由用户按需设定，使单一设备适配多种电压等级与结构形式的断路器。ISA设计的这款断路器诊断系统以紧凑参数架构满足复杂断路器的全面测试需求。

使用意大利ISA CBA 1000断路器诊断系统须遵守高压开关试验安全规范。仪器线圈驱动输出最高直流300V、30A，接线前须确认断路器已停电、储能已释放并可靠接地，防止误动与触电。各输出与输入通道电气隔离，但仍须按接线图正确连接分合闸线圈与断口信号，避免错接损坏设备。测量应在额定环境内进行，设备虽经强电磁优化，仍须使测试引线远离带电体。操作前核对测试方案与量程，利用本机分析判定复核数据，确保断路器机械特性与回路电阻试验的准确性与人员安全，防止误判引发运维风险。配套TDMS软件兼容ISA全系列仪器，完成数据解析、自动生成检测报告与归档对比分析，支持提前预设测试方案，使变电站与发电厂的运维检修更加规范高效。采样速率可选20kHz至20Hz多档，20kHz下时间测量精度为读数的0.025%±50微秒，记录最长1000秒，模拟量采集通道总数4路并可扩展至6路，整机隔离确保安全。

意大利ISA CBA 1000断路器诊断系统的数据与流程管理依托本机存储与配套分析软件协同完成。本机内置一百二十八兆字节存储空间，约可保存两百五十组完整试验数据，并支持六十四套预设测试方案以提升现场效率。电脑通讯接口提供通用串行总线与串口两种，便于数据导出与远程交互。配套软件定位为专业测试数据管理工具，可在电脑端远程操控、下发测试方案、读取试验数据，并支持波形叠加比对、双光标测量、波形缩放及行程速度加速度分析。CBA 1000最多四台可通过交叉同步触发联动，扩展至多断路器并行测试。预设测试方案可在办公室提前编制并下发，现场直接调用，减少临场配置时间。波形叠加与双光标测量功能便于纵向比对历史数据，快速发现断路器特性的渐变趋势。该软件兼容ISA全系列测试仪器，实现数据归档对比与报告自动生成。这台断路器诊断系统使运维数据可追溯、可比对，支撑长期趋势管理。

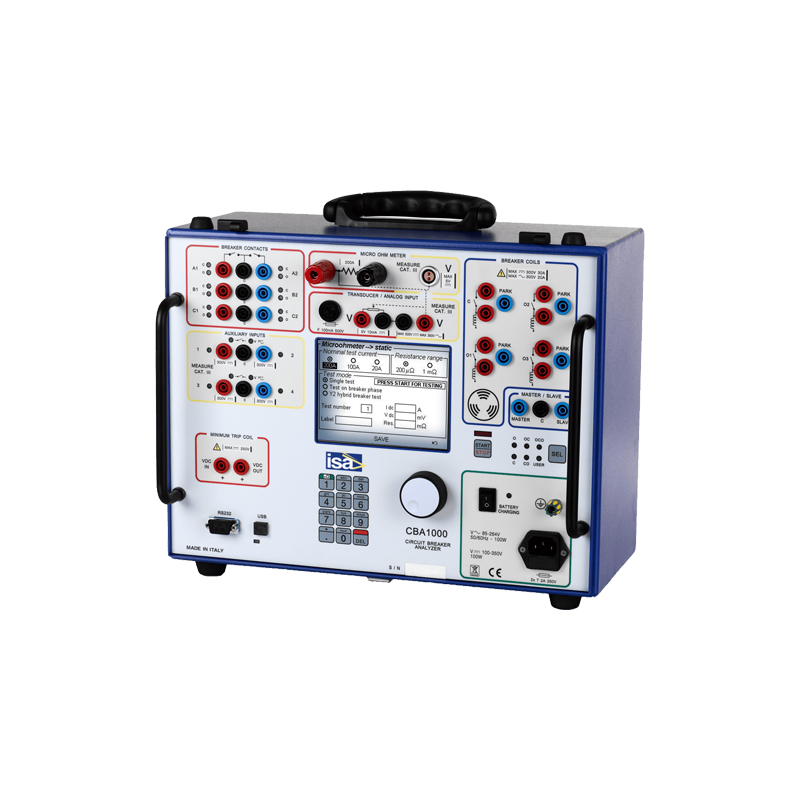

意大利ISA CBA 1000断路器诊断系统是一款便携、紧凑且坚固的一体化试验设备，专用于独立完成断路器全套机械特性与电气性能试验。该设备集成高精度时间特性与行程速度分析模块，能够精确记录分合闸动作过程并自动分析运动曲线。CBA 1000内置两百安培纯直流微欧计，支持静态与动态回路电阻测量，无需外接电脑即可在现场独立运行并完成结果判定。其大尺寸图形显示屏在强烈阳光下依然清晰可读，便于户外作业实时读取波形与数据表格。整机电路经过专项优化设计，可在变电站与发电厂的强电磁干扰环境中稳定安全工作。这台断路器诊断系统覆盖超高压、高压与中压各类断路器的投产调试、预防性试验及故障溯源，大幅缩短停电检修窗口并提升现场诊断效率与数据可追溯性。该设备以单台一体化形态整合时间特性、行程速度与回路电阻测量，省去传统分体方案的繁琐布线与外设依赖。其高亮大屏与本地分析能力让试验人员可在现场直接得出诊断结论，不必等待回实验室处理。配套分析软件兼容ISA全系列测试仪器，便于与既有试验体系集成。

意大利ISA CBA 1000断路器诊断系统采用一体化采集与本地分析架构。仪器以电子驱动精准控制分合闸线圈，最高300V、30A输出并按设定时序动作，各输出通道电气隔离；16路时间采集通道同步记录主触头与电阻触头的分合事件，配合4路辅助事件输入捕捉干/湿触点信号。高精度采样（最高20kHz）还原线圈电流与行程速度波形，内置200A微欧计以四线法测量动静触头回路电阻。所有数据在本机大屏完成分析与结果判定，并可通过TDMS软件进一步解析、归档与生成报告，无需外接电脑即可完成全套断路器试验，适合现场离线作业。最多4台CBA 1000可通过交叉同步触发联动，适配大型多间隔断路器的同步诊断需求。配套TDMS软件兼容ISA全系列仪器，完成数据解析、自动生成检测报告与归档对比分析。采样速率可选20kHz至20Hz多档，20kHz下时间测量精度为读数的0.025%±50微秒，记录最长1000秒。

与分体式断路器测试仪相比，意大利ISA CBA 1000断路器诊断系统以单台一体化设备整合时间特性、行程速度与200A回路电阻测量，无需电脑即可现场完成全套试验。其16路时间采集通道与4路辅助事件输入同步记录多断口动作，电子驱动最高300V、30A并精准控制时序，动作时间精度达0.025%±50微秒。本机大屏直接分析判定、250组存储与64套预设提升效率，最多4台同步联动可扩展至多断路器并行测试。相较依赖笔记本的分体方案，CBA 1000在便携性、抗干扰与现场独立作业上更具优势，减少布线复杂度。线圈驱动输出最大直流300V、30A，动作时间精度达延迟值的0.025%±50微秒，各输出通道电气隔离，支持单相或多相同步分闸模式，时序控制精准可靠。

意大利ISA CBA 1000断路器诊断系统的测量精度建立在多项关键指标之上。动作时间精度在二十千赫兹采样下达到读数的百分之零点零二五加减五十微秒，保障分合闸时序判定的可信度。线圈电流测量精度为读数的百分之零点五加量程的百分之零点一，量程二点五安、十安、二十五安可由用户选择。回路电阻测量（选配）分辨率为一微欧，测量精度读数的百分之一加量程的百分之零点二，直流测试电流两百安、一百安、二十安三档可选。CBA 1000所有模拟输入通道整机隔离，采集分辨率十六位，最大限度抑制共模干扰引入的误差。最低分闸电压测试（选配）可校验动作电压阈值与电压跌落延时。采样速率可在二十千赫兹至二十赫兹之间多档选择，用户可依据过程动态特征灵活设定。稳定可靠的精度指标使该设备适用于交接验收与在运评估等各类高要求场合。ISA在这台断路器诊断系统中以高指标支撑精准诊断结论，满足高标准试验要求。
