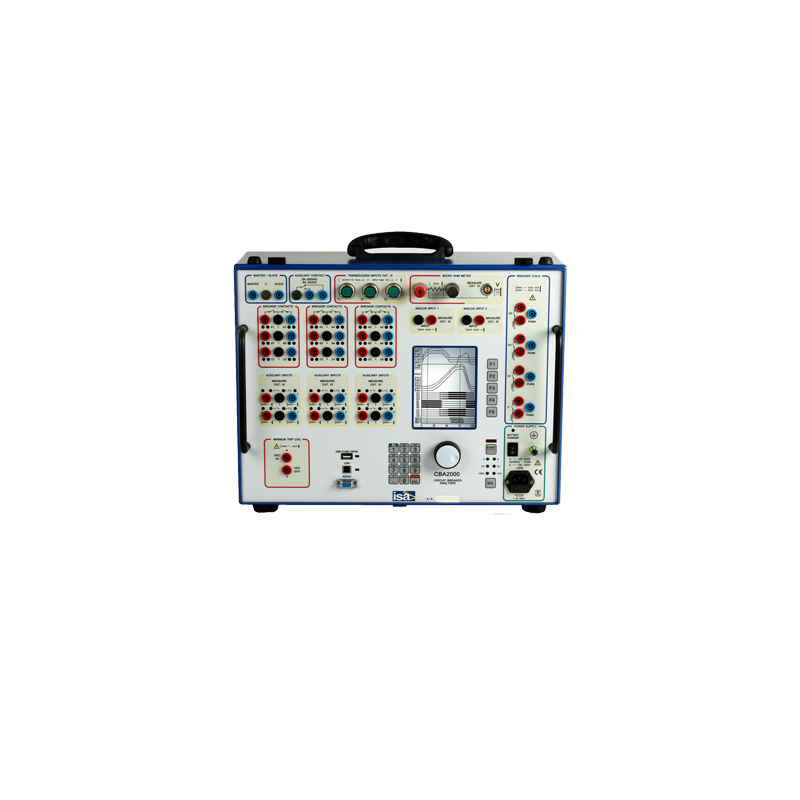

意大利ISA CBA 2000断路器诊断系统

CBA 2000 断路器诊断系统标配 6 路主触头加 6 路电阻触头输入（每相两个断口，分三组），并可扩展至 12 或 18 路，同时提供 4 路（可扩 8 或 12 路）辅助定时输入与最多 4 个跳闸闭合控制线圈。该仪器电阻触头量程 20Ω 至 10kΩ，主触头测试电流 50mA。ISA 在 CBA 2000 上以分组电气隔离设计，满足多断口断路器同步诊断的需要，适配复杂高压与超高压站的多断口结构。CBA 2000 标配 6+6 路触头输入并可扩展至 12 或 18 路，提供 4 路（可扩 12 路）辅助定时输入与最多 4 个控制线圈；ISA 以分组电气隔离满足多断口断路器同步诊断，适配复杂高压与超高压站结构。CBA 2000 以独立单元设计与 TDMS 软件，支撑断路器机械与电气特性的现场完整诊断。

意大利ISA CBA 2000断路器诊断系统是一套用于断路器机械与电气特性评估的完整测试平台，可对各类断路器执行高可靠性的现场诊断，被公认为执行完整可靠诊断的首选方案。该断路器诊断系统将时间与运动分析、接触电阻测量和线圈驱动控制集成于一台独立单元，内置二百安微欧计，支持静态与动态接触电阻测量，覆盖主触头与电阻触头的导通状态评估。CBA 2000可在不开盖解体的情况下，对分闸、合闸及三相动作全过程进行记录与分析，直接在现场完成结果评估，无需强制连接电脑。ISA为此设备配备大型图形高亮度阳光屏，使运维人员能够在超高压与高压变电站的噪声环境下清晰读取曲线。凭借完整的诊断能力、便携的独立形态与最多四台同步扩展的特性，CBA 2000成为断路器状态评价与预防性维护的重要工具，并可现场存储五百个测试结果与六十四个预定义测试计划。

选择意大利ISA CBA 2000断路器诊断系统时，应重点考察触头通道规模、线圈驱动能力与采样精度三项指标，并结合待测设备结构综合判断。该断路器诊断系统若待测设备为多断口断路器，需确认主触头与电阻触头是否扩展至十二路或十八路，以匹配每相断口数，避免通道不足遗漏断口。CBA 2000的线圈驱动最大直流三百伏、三十安，可覆盖多数分合闸线圈；线圈电流量程二点五至二十五安应满足待测线圈范围，电流精度为读数零点五百分比加量程零点一百分比。采样方面，二十千赫最高速率与读数零点零二五百分比加五十微秒的时序精度，决定了动作捕捉的细致程度。此外，辅助事件输入路数与模拟输入隔离等级直接影响外部节点与信号的可靠接入，选型时不可忽视。CBA 2000可保存五百项测试与六十四个方案，便于同类设备横向比对与历史追溯。ISA强调应结合变电站实际断口数与试验频次确定配置，使断路器诊断既满足当前需求，也保留后续扩展余量。

意大利ISA CBA 2000 是一套用于对各类断路器进行完整测试的断路器诊断系统，也是高精度的时间与运动分析仪，内置 200A 微欧计并支持动态接触电阻测量。该仪器在测试断路器时提供极高的准确性，被公认为执行完整可靠诊断的首选方案。CBA 2000 可独立完成静态与动态接触电阻测量，并直接在现场分析与评估结果显示，无需强制连接 PC，适合变电站现场的断路器机械与电气特性诊断。CBA 2000 支持静态与动态接触电阻测量，并可直接在现场分析评估结果，无需强制连接 PC；其所有电路设计确保可在超高压与高压变电站噪声环境中安全可靠运行，是完整断路器诊断的首选方案。CBA 2000 以独立单元设计与 TDMS 软件，支撑断路器机械与电气特性的现场完整诊断。

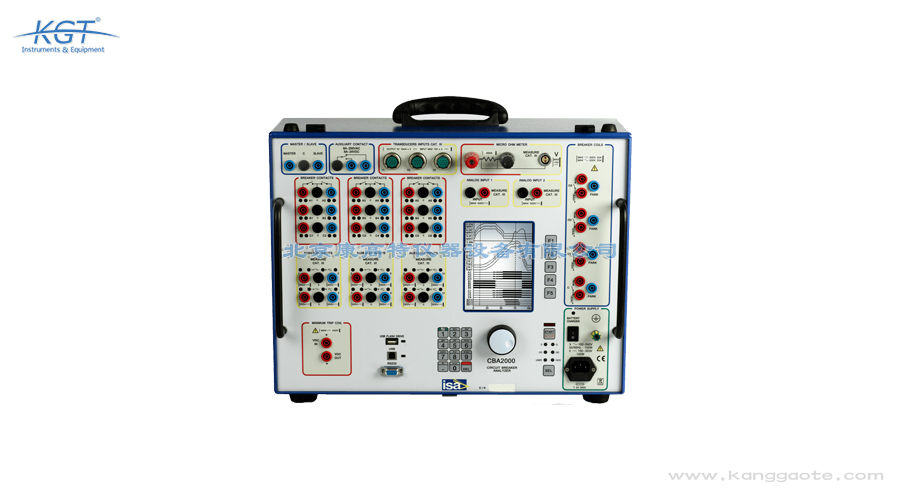

CBA 2000 断路器诊断系统是一台带大型图形显示器的独立单元，内置 200A 微欧计、运动分析、多路触头与线圈采集，无需强制连接电脑即可现场分析。该仪器所有电路设计确保可在超高压与高压变电站的噪声环境中安全可靠运行，并最多存储 500 个结果。ISA 以 CBA 2000 的独立性、准确性与耐久性，使运维人员能携单台设备完成断路器机械与电气特性的完整现场诊断，减少对外设的依赖。CBA 2000 是一台带大型图形显示器的独立单元，内置 200A 微欧计、运动分析与多路触头线圈采集，最多存储 500 个结果；ISA 以独立性、准确性与耐久性，使运维人员携单台设备完成断路器完整现场诊断。CBA 2000 以独立单元设计与 TDMS 软件，支撑断路器机械与电气特性的现场完整诊断。

CBA 2000 断路器诊断系统内置用于运动分析的数字化传感器，结合行程与速度分析功能，可在现场直接计算触头行程、超程与分合闸速度。该仪器作为独立单元，配备大型图形高亮度阳光屏，直接在现场展示分析与结果。ISA 在 CBA 2000 上使运动曲线与电气时序同步呈现，帮助诊断机构传动特性，特别适合户外变电站强光环境下的断路器机械特性校验与状态评价。CBA 2000 内置数字化传感器结合行程与速度分析，可在现场直接计算触头行程、超程与分合闸速度，配合大型图形高亮度阳光屏展示；ISA 使运动曲线与电气时序同步呈现，利于户外强光下机械特性校验。CBA 2000 以独立单元设计与 TDMS 软件，支撑断路器机械与电气特性的现场完整诊断。

意大利ISA CBA 2000断路器诊断系统的操作序列设计遵循国际通用的断路器试验逻辑，支持开、合、开合、合开、开合开等自由组合，并可定制操作序列以扩展覆盖范围，满足不同制造厂家的试验要求。该断路器诊断系统依据相关国家标准对触头时序、速度行程与接触电阻进行评估，使试验结果具备规范可比性，便于横向对照与趋势分析。CBA 2000所有电路设计确保能在超高压与高压变电站的噪声环境中安全可靠运行，满足现场强干扰条件下的合规要求。通过TDMS生成的报告包含完整时序、曲线与判定，满足质量追溯要求，使每次断路器诊断都可被复核与归档。CBA 2000支持的开合逻辑与定制序列，也契合制造厂家给定的试验大纲，保障试验过程合规。CBA 2000的电路设计针对超高压与高压变电站噪声环境做了强化，使合规试验在强干扰现场同样稳妥。ISA以统一软件生态贯通测试集，让CBA 2000的诊断结论在标准框架下保持前后一致，便于跨站点的结果互认与比对。

意大利ISA CBA 2000断路器诊断系统主要服务于电网、电厂及其他拥有高压开关设备的单位，覆盖超高压与高压变电站的现场诊断场景。该断路器诊断系统适用于新安装断路器的交接试验、在运设备的周期性预防性试验，以及故障后的状态复测，能够贯穿设备从投运到退役的全生命周期。CBA 2000可在强电磁噪声的户内外变电站中稳定运行，对少油、真空、六氟化硫等多种类型断路器开展机械特性与导电回路诊断，适配不同灭弧介质的设备。ISA针对大型组合电器提供多台同步能力，单次试验即可覆盖多断口设备，在统一时基下完成同期测量。在电网与电厂的运维班组日常中，CBA 2000常用于年度检修与状态评价，帮助掌握触头磨损与机构老化趋势。ISA使该设备既能承担常规断路器的例行试验，也能应对组合电器等大型设备的协同诊断，配合最长一千秒记录与现场直读，显著提升变电站巡检的覆盖广度与响应速度。

意大利ISA CBA 2000断路器诊断系统的标准操作遵循准备、接线、执行与评估四个阶段，强调安全与规范并重。该断路器诊断系统开机后先在被测断路器两侧做好安全隔离并确认无电压，按每相断口接入主触头与电阻触头引线，并连接行程传感器与分合闸线圈驱动线，核对极性后固定。CBA 2000上选择预设测试计划或新建序列，设定采样速率、记录时长与操作逻辑后启动，仪器按开合序列自动触发并采集线圈电流与触头状态，最多可记录一千秒。试验结束后，CBA 2000在现场阳光屏直接显示运动曲线与电阻结果，也可经ISA的TDMS软件导出报告与趋势图。执行前还需核对测试计划与设备铭牌一致，必要时应先做空载验证再接入正式回路。CBA 2000在采集结束后会自动保存结果，操作人员应现场确认曲线完整再拆除引线。ISA建议将每次断路器诊断数据归档至TDMS，配合五百个结果与六十四个计划的管理容量，形成连续的设备健康档案。

意大利ISA CBA 2000断路器诊断系统的工作原理是同步触发并采集断路器动作过程中的多路电气与机械信号，以此还原机构的真实响应。该断路器诊断系统通过线圈驱动模块按设定序列控制分闸与合闸，同时以高达二十千赫的采样速率记录线圈电流、主触头与电阻触头状态以及行程传感器信号，并借助辅助事件输入捕捉外部节点变化。CBA 2000利用内置二百安微欧计在合闸瞬间完成静态与动态接触电阻测量，将导通变化与机构运动曲线在时间轴上对齐，从而识别三相不同期与卡滞。ISA借助TDMS软件对采集数据做时间基准统一，把触头时序、速度行程和电阻变化综合呈现，还可执行最小跳闸线圈测试与三相同时跳闸试验。CBA 2000在线圈电流专用通道实时显示波形，便于现场即时判断分合闸线圈动作是否正常，并把动态接触电阻变化与机构运动在同一时间轴叠加。ISA将高分辨率采集与现场显示一体化，使断路器诊断从接线到结论的链路大幅简化，最长一千秒的记录足以容纳缓慢的机构动作全过程。
