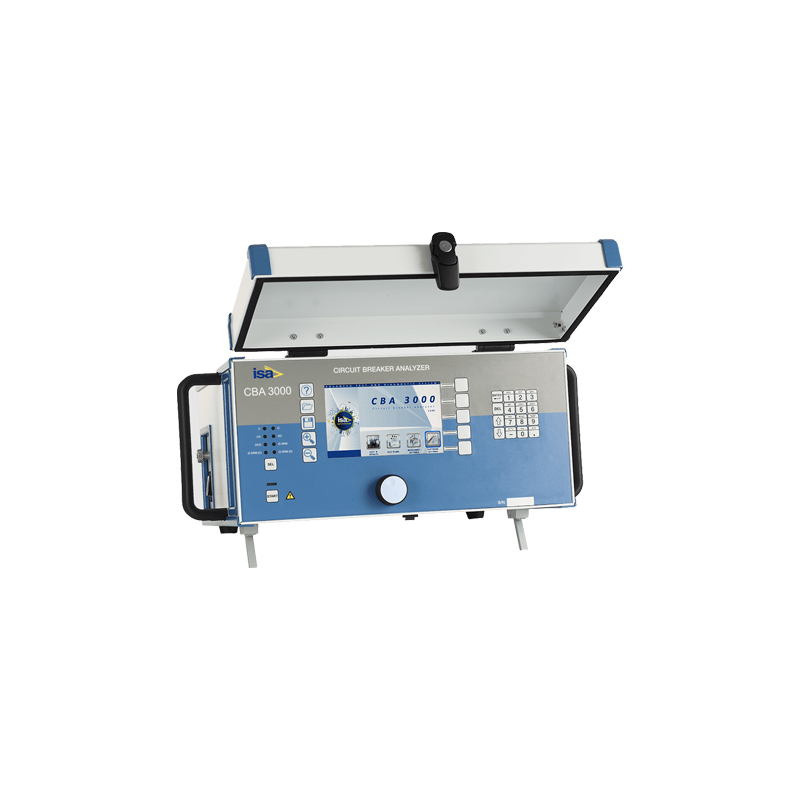

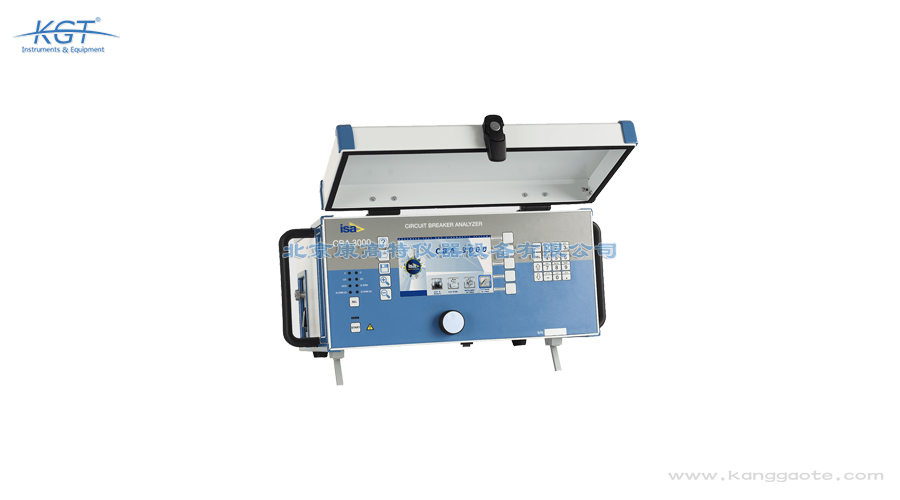

意大利ISA CBA 3000断路器分析仪 是高精度断路器综合测试仪，集成线圈驱动、时序采集、微欧电阻测试等功能，多通道可拓展、测量精度高、抗干扰性强，适配各类高低压开关设备的性能检测与试验校验工作。
意大利ISA CBA 3000断路器分析仪 描述
意大利ISA CBA 3000断路器分析仪允许对中压和高压断路器进行断线测试。
测试集测量IEC标准62271-100中定义的断路器运行时间。
CBA3000也是多达6个中断的微欧姆表。它允许测量断路器触点的静态触点电阻(SCRM)和动态触点电阻(DCRM)，即在断路器闭合或打开时断路器触点电阻变化的方式。
这导致检测隐藏的缺陷，否则缺陷是不可能被诊断的。
本设备适用于高低压断路器、开关设备的全场景检测，可用于开关设备厂家出厂质检、变电站及工矿企业电气设备交接验收、定期预防性试验。可精准完成分合闸时序、触头电阻、线圈驱动等参数测试，也适配设备大修后性能校验、故障排查，同时满足电力科研、教学试验的高精度测试需求。
| 类别 | 参数项 | 规格参数 |
|---|---|---|
| 线圈驱动回路 | 回路数量 | 2/4/6 路可选 |
| 驱动类型 | 电子驱动，时序控制精度高 | |
| 输出耐压 | 直流最大 300V / 交流最大 300V | |
| 输出电流 | 直流 60A / 交流 42A | |
| 延时控制精度 | 延时值 0.025% ±20μs | |
| 线圈电流测量量程 | 3A/10A/60A 满量程，用户切换 | |
| 线圈电流精度 | 读数 0.1% ± 量程 0.1% | |
| 隔离特性 | 各路输出相互隔离、对地隔离 | |
| 时序触头采集通道 | 通道数量 | 标配 16 路（可选 24 路），每 2 路一组，共 8 组（可选 12 组） |
| 隔离特性 | 各组通道电气隔离 | |
| 通道自定义 | 可自定义为主触头 / 预插入电阻触头 / 辅助触头，屏幕实时显示分合状态 | |
| 主触头 / 预插入电阻测量 | 支持主触头、预插入电阻触头时序同步测量 | |
| 预插入电阻量程 | 30Ω ~ 10kΩ | |
| 预插入电阻精度（选配） | 读数 ±2% ± 量程 0.1%；电阻＜10Ω 判定触头闭合 | |
| 触头测试电压 / 电流 | 24V / 100mA | |
| 辅助触头 - 干接点 | 测试电压 24V，电流 5mA | |
| 辅助触头 - 湿接点电压阈值 | 15V/77V，或 5V 步进自定义（预插入电阻选配功能） | |
| 辅助触头 - 输入阻抗 | ＞150kΩ / ＞500kΩ（预插入电阻选配） | |
| 辅助继电器输出 | 1 路无源输出；阻性负载：交流 300V/8A/2400VA，直流 300V/8A/50W | |
| 时序采集性能 | 采样率 | 10Hz ~ 100kHz 可调 |
| 时间分辨率 | 0.01ms ~ 100ms | |
| 1s 量程精度 | ±0.02ms ± 读数 0.01%（100kHz 采样） | |
| 2s 量程精度 | ±0.02ms ± 读数 0.01%（50kHz 采样） | |
| 4s 量程精度 | ±0.05ms ± 读数 0.01%（20kHz 采样） | |
| 10s 量程精度 | ±0.1ms ± 读数 0.01%（10kHz 采样） | |
| 20s 量程精度 | ±0.2ms ± 读数 0.01%（5kHz 采样） | |
| 40s 量程精度 | ±0.5ms ± 读数 0.01%（2kHz 采样） | |
| 100s 量程精度 | ±1ms ± 读数 0.01%（1kHz 采样） | |
| 模拟量采集通道（8 路全自定义） | 采样精度 | 16 位 |
| 三档量程 | 300V 交流（420V 直流峰值）、10V 直流、1V 直流 | |
| 1V 档精度 | 读数 ±0.2% ± 量程 0.2% | |
| 10V 档精度 | 读数 ±0.1% ± 量程 0.01% | |
| 420V 高压档精度 | 读数 ±0.5% ± 量程 0.1% | |
| 输入阻抗 | ＞600kΩ | |
| 最大采样率 | 100kHz | |
| 独立隔离中性点 | 4 路 | |
| 通道分组 | 3 路一组 ×2 组（位移传感器、微欧计信号）+ 2 路独立（电机电流、线圈供电监测） | |
| 传感器供电 | +5V/30mA；可选 + 12V 输出，传感器最小电阻 170Ω | |
| 中性点间绝缘耐压 | 1kV 交流 | |
| 数字位移传感器输入 | 最大接入数量 | 3 路同时接入 |
| 最大输入频率 | 50kHz | |
| 接口标准 | RS422 | |
| 传感器脉冲上限 | 5000 脉冲 / 转 | |
| 接线方式 | 共用模拟量多芯接口接线 | |
| 微欧计回路电阻模块 | 微欧计数量 | 3 台独立大电流微欧计 |
| 单台最大输出电流 | 200A 直流 | |
| 电流档位 | 200A / 150A / 100A / 50A / 25A | |
| 电阻测量量程 | 250μΩ、1mΩ、10mΩ、50mΩ、500mΩ | |
| 最小分辨率 | 0.1μΩ | |
| 250μΩ/1mΩ 精度 | 读数 0.2% ± 量程 0.2% | |
| 10/50/500mΩ 精度 | 读数 0.3% ± 量程 0.3% | |
| 最大测试电压 | 5V | |
| 同步测量能力 | 6 组触头静态 / 动态电阻同步测量 | |
| 整机通用参数 - 供电 | 交流供电 | 85~265V，47~63Hz |
| 直流供电 | 120~350V | |
| 最大输入电流 | 100V 交流 3.6A / 200V 交流 1.8A | |
| 整机功耗 | 360VA | |
| 整机通用参数 - 机箱 | 机箱材质 | 铝合金机箱，翻盖防护盖 + 双侧提手 |
| 外形尺寸 | 407×450×230mm | |
| 整机重量 | 15kg | |
| 整机通用参数 - 显示与存储 | 显示屏 | 7 英寸彩色液晶，分辨率 800×480，可视区域 152×92mm |
| 本地存储容量 | 256MB，约 1000 组试验数据 | |
| 测试方案存储 | 可保存 / 调用 256 套自定义测试方案 | |
| 通讯接口 | 以太网、USB；支持 U 盘导出 | |
| 执行标准 | 电磁兼容 | 2014/30/EU，EN61326-1:2013 |
| 低压指令 | 2014/35/EU，CEI EN61010-1:2010 | |
| 输入输出防护等级 | IP2X（IEC69529） | |
| 工作温度 | -10℃ ~ +55℃ | |
| 存储温度 | -20℃ ~ +70℃ | |
| 相对湿度 | 5%~95%，无凝露 | |
| 振动耐受 | IEC 68-2-6（10~150Hz，20m/s²） | |
| 冲击耐受 | IEC 68-2-27（15g，11ms，半正弦冲击） | |
| 标准标配配件 | 标配清单 | 电源线、操作手册、以太网网线、USB 数据线、4 米黄绿接地电缆（1mm²，鳄鱼夹端头）、备用保险丝、TDMS 测试管理软件 |
| 标准线缆套件 - 每相 2 断口 | 配置 | 3 套主触头线缆 + 2 根 3 芯硅胶护套辅助触头线（15 米）+ 2 根 4 芯分合闸线圈控制线（15 米） |
| 标准线缆套件 - 每相 4 断口 | 配置 | 6 套主触头线缆 + 2 根 3 芯硅胶护套辅助触头线（15 米）+ 2 根 4 芯分合闸线圈控制线（15 米） |
| 标准线缆套件 - 单台微欧计 | 配置 | 1 套电压测量线 + 2 套大电流输出线，线缆长度 15 米 |
| 标准线缆套件 - 三台微欧计（BSG） | 配置 | 3 套电压测量线 + 6 套大电流输出线，线缆长度 15 米 |
| 两端接地（BSG）测试 | 功能 | 断路器两端全部接地时仍可精准测量分合闸时序 |
| 配套线缆 | 12 根 5 米加长测试线，一端鳄鱼夹、一端微欧计专用接头，配套收纳箱 | |
| 最大线缆延伸长度 | 20 米 |
