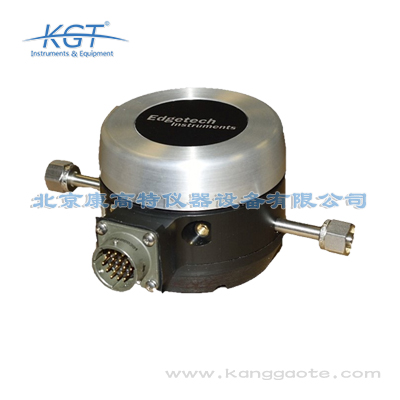

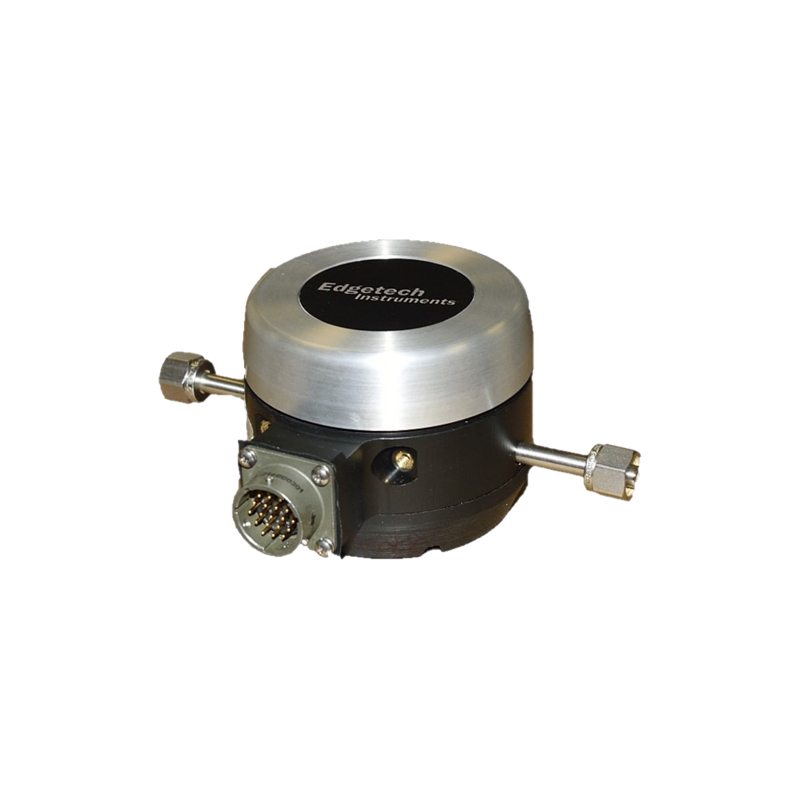

美国EdgeTech X3冷镜湿度计传感器

固定污染源烟气湿度是计算污染物排放浓度、排放总量的核心参数，湿度测量误差会直接导致SO2、NOx、颗粒物等污染物的折算浓度出现偏差，不符合环保监管要求，使用美国EdgeTech X3冷镜湿度计传感器开展烟气湿度监测具备极高的应用价值：第一，测量精度符合监管要求，X3的相对湿度测量精度±1%RH，完全满足HJ 76标准中对烟气湿度测量±5%RH的精度要求，测量结果可作为环保监管的有效依据，避免因湿度测量误差导致的排污数据异常问题；第二，长期稳定性优异，X3采用冷镜基准法测量，不存在普通电容式传感器的漂移问题，无需频繁开展校准，可保障长期测量数据的准确性与一致性，降低烟气在线监测系统的运维工作量；第三，环境适应性强，X3的核心部件采用316L不锈钢材质，搭配防腐预处理组件后可耐受烟气中的高尘、高湿、SO2、NOx等腐蚀性组分，可在180℃以下的烟气环境下长期稳定工作；第四，对接适配环保监管平台，X3支持Modbus RTU、Modbus TCP协议，可直接对接CEMS系统、地方环保监管数据平台，无需额外开发适配程序，符合环保部门对监测数据传输的要求；第五，测量范围覆盖全场景需求，X3可覆盖

核工业场景对湿度测量设备的稳定性、辐射耐受性、可靠性要求远高于普通工业场景，美国EdgeTech X3冷镜湿度计传感器针对核工业场景的特殊要求做了多项适配设计：第一，辐射耐受性强，X3的核心电子元件均经过辐照老化测试，可在累积辐照剂量达10^4Gy的环境下长期稳定工作，符合EJ/T 1076核级空气处理设备中对测量仪表的辐射耐受要求，适合部署在核岛、放射性废气处理车间等高辐射区域；第二，无漂移特性降低人员辐照风险，X3采用冷镜基准法测量，不存在长期测量漂移，无需频繁进入高辐射区域开展校准、维护工作，可有效减少运维人员的受辐照剂量；第三，高可靠性设计，传感器核心部件采用316L不锈钢材质，密封性能符合IP65防护等级，可耐受核工业场景中的腐蚀性气体、高湿度环境，不会出现腐蚀、泄漏等问题；第四，测量性能适配核工业需求，X3可覆盖-100℃~+100℃的宽量程露点测量范围，既可测量核级高纯氩气、氮气的极低露点，也可测量放射性废气处理系统的高湿气体，测量精度不受辐射、腐蚀性气体的影响；第五，通信接口适配核工业控制系统，支持Modbus RTU、HART等主流工业协议，可直接对接核工业DCS系统

美国EdgeTech X3冷镜湿度计传感器相较于普通电容式湿度传感器，在测量精度、稳定性、环境适应性等方面具备显著优势：第一，测量溯源性优势，冷镜法是国际公认的湿度测量基准方法，X3的测量结果可直接作为计量溯源依据，而电容式湿度传感器属于二级测量方法，测量结果需要定期用基准方法校准溯源；第二，测量精度与稳定性优势，X3全量程露点测量精度可达±0.2℃，无长期测量漂移，而普通电容式湿度传感器的露点测量精度通常仅为±2℃~±5℃，长期使用后受污染物附着、传感器老化影响会出现3%RH~10%RH的漂移，需要每3~6个月校准一次；第三，环境适应性优势，X3可承受0~10MPa的被测气体压力，可在高污染、高电磁干扰、强辐射的严苛环境下稳定工作，而普通电容式湿度传感器的承压上限通常不超过1MPa，在高污染、高辐射环境下性能衰减速度会进一步加快；第四，低露点测量性能优势，X3可稳定测量-100℃的极低露点，而普通电容式湿度传感器在-40℃以下露点的测量误差会超过10℃，无法满足高纯气体、SF6绝缘气体等场景的低露点测量需求。在电力SF6湿度检测、核工业辐射环境湿度监测、环保烟气湿度测量等要求较高的场

美国EdgeTech X3冷镜湿度计传感器的设计与生产完全符合多个国内外权威行业标准要求，可满足B端工业用户、G端政府采购项目的标准符合性要求：国际标准方面，符合IEC 60584-2铂电阻温度传感器标准、IEC 61000-4系列电磁兼容标准、ISO 9270气体分析-露点法测量湿度标准；国内通用标准方面，符合GB/T 11605湿度测量方法标准、GB/T 17626电磁兼容 试验和测量技术系列标准、GB/T 2423电工电子产品环境试验系列标准；行业专项标准方面，符合电力行业DL/T 506六氟化硫电气设备中绝缘气体湿度测量方法标准、DL/T 1554六氟化硫气体湿度在线监测装置技术规范；符合核工业EJ/T 1076核级空气处理机组技术条件中对湿度测量设备的要求；符合环保行业HJ 76固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检测方法、HJ 1010挥发性有机物在线监测系统技术规范中对湿度测量设备的性能要求；符合轨道交通GB/T 28026轨道交通 机车车辆电子装置标准中对环境适应性的要求。所有标准符合性均可提供对应的检测报告支撑，满足各类政府采购项目、行业

美国EdgeTech X3冷镜湿度计传感器凭借高精度、无漂移、环境适应性强的特性，可广泛应用于电力、核工业、水务、环保、轨道交通五大高要求行业，具体场景包括：电力行业中，可用于高压GIS组合电器、SF6断路器、SF6互感器等设备的SF6气体湿度在线监测与离线检测，也可用于电厂氢气冷却系统的氢气湿度监测、变电站开关柜内部湿度监测；核工业领域，可用于核岛通风系统湿度监测、放射性废气处理系统湿度检测、核级高纯气体湿度分析等场景；水务行业中，可用于自来水厂消毒工艺的氯气湿度监测、污水处理厂曝气系统湿度控制、再生水生产过程的湿度参数采集；环保行业中，可用于固定污染源烟气排放连续监测系统（CEMS）的湿度校准与在线测量、VOCs在线监测系统的样气湿度补偿、工业园区无组织排放监测的湿度参数采集；轨道交通领域，可用于高铁/地铁车厢密闭空间湿度监测、牵引变流器内部湿度监测、轨道交通信号设备舱湿度监测等场景。不同场景下可根据测量需求选配对应的采样预处理组件，实现稳定可靠的湿度测量。

美国EdgeTech X3冷镜湿度计传感器适配多种主流工业通信协议，可满足不同行业的系统对接需求：基础通信能力方面，标配4-20mA模拟量输出接口，可自定义映射露点、相对湿度、温度等任意测量参数，适配传统工业控制系统的模拟量采集需求；标配RS485数字接口，支持Modbus RTU通信协议，可实现多路测量参数的同步传输，传输距离最远可达1200m；可选配以太网接口，支持Modbus TCP通信协议，适配工业互联网、智能监测平台的网络化传输需求；可选配HART通信协议，可叠加在4-20mA模拟量线路上传输数字参数，适配石油、化工等行业的现有DCS系统改造需求。系统对接方面，可直接对接电力行业的DCS控制系统、SF6在线监测平台、变电站综合自动化系统；可对接核工业的辐射监测系统、核岛工艺控制系统；可对接环保行业的固定污染源CEMS系统、VOCs在线监测系统、生态环境监管数据平台；可对接轨道交通的列车综合监控系统、牵引变流器监测系统、信号设备环境监测系统；也可对接各类工业物联网平台、智能制造系统，无需额外的协议转换设备即可实现数据互通，适配绝大多数工业场景的系统对接需求。

美国EdgeTech X3冷镜湿度计传感器采用国际公认的湿度测量基准方法——冷镜露点法开展测量，核心工作逻辑为：传感器内置高精度光电检测模块、半导体制冷单元与温度传感单元，测量时样气以稳定流速流经冷镜表面，系统通过调节制冷功率控制冷镜温度，直至镜面上的水汽达到凝结-蒸发的动态平衡状态，此时高精度铂电阻采集的冷镜表面温度即为被测气体的露点（0℃以上）或霜点（0℃以下）温度，结合同步采集的气体压力、环境温度参数，可自动换算出相对湿度、体积比ppm、绝对湿度、湿球温度等10余种湿度相关参数。该测量原理不存在其他原理湿度传感器常见的漂移问题，测量结果可直接作为湿度计量溯源依据，适配电力、核工业、环保、轨道交通等对湿度测量精度、稳定性要求极高的场景。传感器支持的露点测量范围覆盖-100℃~+100℃，全量程测量精度可达±0.2℃，重复性优于±0.1℃，可满足从极低露点高纯气体到高湿烟气的全场景湿度测量需求。

电力行业SF6电气设备的气体湿度是保障设备安全运行的核心参数，湿度超标会导致SF6分解产生有毒腐蚀性物质、降低设备绝缘性能，甚至引发安全事故，使用美国EdgeTech X3冷镜湿度计传感器开展SF6气体湿度检测具备多项技术优势：第一，精度符合行业标准要求，X3的露点测量精度±0.2℃，完全满足DL/T 506标准中对SF6气体湿度测量±0.5℃的精度要求，测量结果可直接用于设备状态评估；第二，高压适应性强，X3可承受最高10MPa的气体压力，无需额外降压装置即可直接接入GIS、SF6断路器等高压设备的采样口，避免降压过程带来的测量误差；第三，抗电磁干扰性能优异，X3的电磁兼容性能符合IEC 61000-4系列标准，可在变电站、换流站等强电磁干扰环境下稳定工作，不会出现数据跳变、设备停机等问题；第四，参数输出适配电力系统，X3可直接输出SF6气体的露点、ppm体积比等参数，无需人工换算，支持Modbus RTU、Modbus TCP协议，可直接对接电力DCS系统、SCADA系统、设备在线监测平台，无需额外开发适配程序；第五，无漂移特性降低运维成本，X3不存在电容式传感器的漂移问题，无需频

美国EdgeTech X3冷镜湿度计传感器的核心技术参数覆盖测量性能、环境适应性、输出接口三大维度：测量性能方面，露点/霜点测量范围为-100℃~+100℃，相对湿度测量范围0~100%RH，温度测量范围-40℃~+100℃，全量程露点测量精度±0.2℃，相对湿度测量精度±1%RH，温度测量精度±0.1℃，测量重复性优于±0.1℃，响应速度在露点从+20℃降至-40℃时≤120s，无长期测量漂移；环境适应性方面，工作环境温度范围为-40℃~+60℃，可承受的被测气体压力范围为0~10MPa，外壳防护等级达IP65，电子模块抗电磁干扰性能符合IEC 61000-4系列标准，可耐受30V/m的电场强度干扰；输出接口方面，标配4-20mA模拟量输出、RS485数字接口，可选配Modbus RTU、Modbus TCP、HART等通信协议，支持多路参数同步输出。上述参数可覆盖电力SF6气体湿度检测、核工业辐射环境湿度监测、环保烟气湿度测量、轨道交通牵引设备湿度监测等绝大多数工业场景的测量需求。

使用美国EdgeTech X3冷镜湿度计传感器时，遵循正确的使用规范可最大化保障测量精度与稳定性，核心注意事项包括：第一，采样预处理配置要求，若被测气体中含有颗粒物、油污、腐蚀性组分，需在采样前端配置对应精度的过滤器、脱硫脱腐组件，避免污染物附着在冷镜表面导致测量误差，过滤器精度建议不低于0.2μm，针对高腐蚀性气体需选配聚四氟乙烯材质的采样管路与过滤组件；第二，采样流量控制要求，被测气体的采样流量需控制在1L/min~3L/min范围内，流量过大可能导致冷镜表面的凝结平衡被破坏，流量过小则会延长测量响应时间，可在采样管路中加装浮子流量计实现流量的精准控制；第三，安装环境要求，传感器需安装在避免阳光直射、远离热源的位置，避免环境温度波动导致测量误差，若安装在室外需加装防雨遮阳防护罩，保障传感器工作环境温度在-40℃~+60℃的允许范围内；第四，低露点测量注意事项，开展-40℃以下低露点测量时，需提前用干燥氮气吹扫采样管路至少30分钟，排空管路中残留的水汽，避免管路残留水汽导致测量结果偏高；第五，压力补偿设置要求，若被测气体压力高于0.1MPa，需在传感器参数设置中输入实时的气体压力值，
