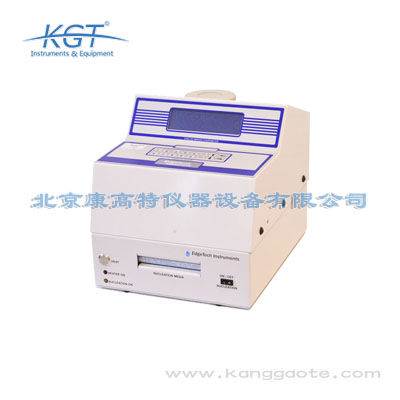

美国EdgeTech DewTrace实验室级冷镜湿度计

使用EdgeTech DewTrace实验室级冷镜湿度计时，遵守以下注意事项可确保测量精度稳定、设备长期可靠运行：第一是采样管路选型要求，采样管路需选用聚四氟乙烯、316L不锈钢等低吸附材质的管路，禁止使用橡胶、PVC等易吸附水汽的材质，管路长度尽可能控制在2米以内，避免管路吸附水汽导致低湿段测量偏差；第二是采样预处理要求，待测气体如果含有颗粒物、油污、腐蚀性气体，需在采样管路前端加装精度不低于0.2μm的粉尘过滤器、除油过滤器、腐蚀性气体吸收装置，避免污染物污染镜面导致测量精度下降；第三是压力设置要求，测量带压气体时需在设备系统设置中正确输入实际采样压力，或开启自动压力补偿功能，确保压力补偿参数准确，避免压力偏差带来的测量误差；第四是测量流程要求，测量高湿气体（露点高于0℃）后如果需要测量低湿气体，需先通入干燥氮气吹扫测量腔5~10分钟，避免腔体内残留的水汽影响低湿测量结果；第五是环境使用要求，设备应在环境温度10℃~35℃、相对湿度小于80%的环境下使用，避免环境温度过低导致热电制冷模块效率下降，环境湿度过高导致设备外壳结露影响内部电路工作；第六是校准要求，设备需定期与更高等级的湿

电力行业的高压电气设备对绝缘介质的水分含量要求极高，微量水分超标会大幅降低绝缘性能，引发设备击穿、短路等安全事故，EdgeTech DewTrace实验室级冷镜湿度计在电力行业可开展的检测工作覆盖输变电、新能源发电等多个领域。首先是SF6电气设备的湿度检测，该产品可精准测量GIS组合电器、SF6断路器、SF6电流互感器、SF6电压互感器等设备内部的SF6气体露点温度，换算得到SF6气体中的微量水分含量，检测结果完全符合DL/T 1605标准要求，可用于设备出厂检测、安装调试阶段验收、运行阶段周期性巡检等全生命周期的湿度管控，判断设备是否存在密封失效、内部受潮等隐患。其次是变压器类油浸式设备的水分检测，该产品可配合顶空进样装置，检测变压器绝缘油中溶解的微量水分含量，判断绝缘油的老化状态和变压器内部是否存在受潮缺陷，为变压器的状态检修提供数据支撑。第三是电力生产场景的环境湿度检测，可用于高压开关站、换流站阀厅、新能源电站储能舱、数据中心配电室等场所的环境湿度校准，验证除湿系统的运行性能，避免因湿度过高引发的设备绝缘下降、凝露闪络等问题。第四是电力检测设备的计量校准，可作为省级、市级电力科学

核工业辐射环境监测场景对湿度测量设备的抗辐射能力、可靠性、标准符合性要求极高，EdgeTech DewTrace实验室级冷镜湿度计完全适配核行业的使用需求，核心优势包括：第一是标准符合性强，设备符合EJ/T 1076-1998《核工业环境湿度测量规范》的核行业标准，可满足核电厂、核燃料加工厂、核废料储存库等场景的湿度测量、校准要求，符合核工业行业的采购资质要求；第二是抗辐射能力强，设备外壳采用高强度防辐射铝合金材质，内部电子元器件经过特殊抗辐射加固处理，可在累计辐射剂量不超过10^4Gy的环境下长期稳定工作，测量精度不受辐射影响，远高于普通工业级湿度设备的抗辐射等级；第三是采样安全性高，支持非接触式采样，仅需将采样管路接入监测点位即可完成测量，无需操作人员进入辐射区域，避免人员受到辐射照射；第四是数据传输安全性高，支持加密数据传输协议，可直接接入核工业内部保密监测专网，数据传输过程不会泄露，符合核行业的信息安全管理要求；第五是测量精度高，低湿段测量精度可达±0.1℃，可作为核设施内部部署的辐射环境湿度监测系统的校准基准，确保监测数据的准确性，满足核设施安全运行的监测要求。

半导体制造行业对环境湿度的要求极高，尤其是晶圆光刻、蚀刻、沉积等核心工艺环节，环境露点温度通常需要控制在-60℃以下，湿度偏差超过0.5℃就可能导致晶圆良率下降，EdgeTech DewTrace实验室级冷镜湿度计完全适配半导体行业的测量需求，核心优势包括：第一是测量精度极高，低湿段（-80℃~-40℃露点范围）测量精度依然可达±0.1℃，可作为车间部署的电容式湿度传感器的校准基准，确保整个生产车间的湿度参数控制在工艺要求范围内；第二是超低湿测量能力强，最低可测-90℃露点，完全满足极净光刻车间、特种工艺氮气保护气的湿度测量需求；第三是无二次污染，设备测量腔采用316L不锈钢和聚四氟乙烯材质，采样过程不会释放颗粒物、有机污染物，符合ISO 1级洁净车间的使用要求；第四是压力补偿功能完善，可对0.1MPa~1MPa压力范围内的氮气、氩气等工艺保护气进行湿度测量，无需泄压即可直接检测钢瓶出气、工艺管路内的气体湿度，避免气体浪费；第五是长期稳定性好，年测量漂移小于0.1℃，无需频繁校准，可减少车间传感器校准的停机时间，大幅降低生产运营成本，提升企业ROI。

EdgeTech DewTrace实验室级冷镜湿度计的应用场景覆盖多个对湿度测量精度要求较高的行业，具体包括：第一是计量校准行业，可作为省级/市级计量院、第三方校准实验室的湿度基准设备，用于校准各类工作级湿度传感器、便携湿度检测仪；第二是电力行业，可用于电网公司、发电集团的实验室SF6气体湿度检测仪校准、GIS设备出厂湿度检测、变压器绝缘气体湿度验证；第三是核工业领域，可用于核电厂实验室辐射环境湿度传感器校准、核废料储存库湿度参数验证、反应堆厂房湿度监测系统校准；第四是环保行业，可用于各级环境监测站CEMS烟气湿度检测仪校准、VOCs监测系统湿度参数验证、固定污染源排放湿度比对测量；第五是轨道交通行业，可用于动车段牵引变流器密封性检测、车厢环境湿度传感器校准、地铁隧道通风系统湿度测量；第六是半导体制造行业，可用于晶圆制造车间洁净环境湿度校准、特种工艺保护气湿度测量、光刻车间低湿环境参数验证；第七是水务行业，可用于自来水厂消毒工艺气体湿度检测、污水处理厂臭气处理系统湿度参数测量。

EdgeTech DewTrace实验室级冷镜湿度计的设计和性能完全符合多个国内外权威行业标准要求，可满足不同行业的合规检测需求。国际标准方面，符合IEC 60584-2019《湿度测量 冷镜露点法》、IEC 61757-2-2020《电气设备绝缘介质 水分测量方法》、ISO 9360-2019《麻醉和呼吸设备 湿度测量方法》等国际通用标准要求。国内标准方面，符合GB/T 11605-2005《湿度测量方法》、GB/T 5832.2-2016《气体分析 微量水分的测定 第2部分：露点法》、JJG 499-2019《精密露点仪检定规程》等国家通用计量和检测标准；针对电力行业，符合DL/T 1605-2016《六氟化硫电气设备湿度检测技术导则》、DL/T 506-2018《六氟化硫电气设备中绝缘气体湿度测量方法》等电力行业标准；针对核工业，符合EJ/T 20157-2018《核设施环境湿度测量规范》、EJ/T 1226-2007《铀矿冶设施环境监测规范 湿度》等核行业标准；针对环保行业，符合HJ 193-2013《环境空气气态污染物（SO2、NO2、O3、CO）连续自动监测系统安装和验收技

EdgeTech DewTrace实验室级冷镜湿度计完全满足作为湿度计量标准器的性能要求，可承担各级计量场景的量值传递工作。首先从性能指标来看，该产品的露点测量精度可达±0.1℃，相对湿度测量精度可达±0.5%RH，重复性优于±0.05℃露点，年漂移量小于0.1℃/年，性能指标远高于JJG 499-2019《精密露点仪检定规程》中对一等标准露点仪的性能要求，测量结果可直接溯源至国际温标ITS-90，具备作为湿度基准的溯源特性。其次从适用场景来看，该产品可作为G端省级、市级计量科学研究院的湿度标准装置，用于开展工作级露点仪、电容式湿度计、在线湿度监测装置等各类湿度测量设备的检定/校准工作，实现湿度量值从国家基准到工业现场设备的逐级传递；也可作为B端大型制造企业内部计量实验室的标准器，对生产现场使用的各类湿度检测设备开展内部校准工作，确保生产过程中湿度检测数据的准确性和一致性，满足半导体、医药等行业的生产质量管理体系要求。同时该产品支持恒温槽、湿度发生器等标准计量装置的配套使用，可搭建完整的湿度校准系统，开展不同温度、不同湿度点的全量程校准工作，校准数据自动存储可追溯，完全满足计量校准工作

EdgeTech DewTrace实验室级冷镜湿度计相比普通电容、电阻式湿度计的性能优势主要体现在测量精度、稳定性、抗干扰能力、溯源性四个维度。首先是测量精度优势，普通电容式湿度计的相对湿度测量精度通常为±2%RH~±3%RH，露点测量精度通常为±1℃~±2℃，而该产品的相对湿度测量精度可达±0.5%RH，露点测量精度可达±0.1℃，测量精度高出普通电容式湿度计一个数量级，可满足实验室级校准、精密工艺管控等对测量精度要求极高的场景需求。其次是稳定性优势，普通电容/电阻式湿度计的敏感元件会随着使用时间出现性能漂移，年漂移量通常可达±2%RH以上，需要每3~6个月校准一次，而该产品采用冷镜面基准测量原理，不存在敏感元件老化漂移问题，年漂移量小于0.1℃露点，长期测量稳定性远高于普通电子式湿度计。第三是抗干扰能力优势，普通电容/电阻式湿度计的测量结果容易受到待测气体中的化学腐蚀组分、粉尘、油污等杂质的影响，在电力SF6气体检测、核工业辐射环境检测、化工废气检测等场景下测量误差会明显增大，而该产品的测量结果仅与镜面温度、露/霜层形成状态相关，不受上述杂质的干扰，适配复杂工况下的检测需求。第四是

核工业场景的湿度检测面临辐射环境、密闭空间、气体组分复杂等多重挑战，EdgeTech DewTrace实验室级冷镜湿度计针对核工业场景的适配性优势主要体现在四个方面。首先是抗干扰能力强，该产品采用冷镜面基准测量原理，不存在电容、电阻式湿度计的高分子敏感元件，在β、γ辐射环境下不会出现敏感元件性能失效、测量漂移的问题，可长期稳定运行在核反应堆厂房、核废料存储库等存在辐射的场景中，测量结果不受辐射剂量的影响。其次是测量范围覆盖核工业全场景需求，露点测量范围低至-80℃，可满足核燃料生产车间、放化实验室等干燥密闭空间的低湿度检测需求，最高露点测量可达+90℃，可满足核废液处理、核设施通风系统等高温高湿场景的检测需求。第三是合规性符合核行业要求，产品性能完全符合EJ/T 20157、EJ/T 1226等核行业湿度检测标准要求，检测数据可作为核安全监管的合规依据，满足核设施环境监测、核级设备性能验证的合规需求。第四是无耗材设计适配密闭空间使用，该产品运行过程中不需要更换任何耗材，也不存在化学试剂消耗，可适配核废料存储库等人员难以进入的密闭空间的长期湿度监测需求，避免频繁维护带来的人员辐射暴露风险

EdgeTech DewTrace实验室级冷镜湿度计的设计、生产、检测全流程符合多项国际、国内权威行业标准，可满足各类政府采购、企业体系审核的资质要求。国际标准方面，符合IEC 60584-2019《湿度测量仪器 冷镜式露点仪》通用技术要求，测量精度可溯源至美国NIST（国家标准与技术研究院）湿度基准，同时符合欧盟CE认证的电磁兼容要求。国内标准方面，首先符合GB/T 11605-2005《湿度测量方法》中冷镜法测量湿度的技术要求，可作为国内湿度量值传递的基准设备使用；其次符合DL/T 506-2018《六氟化硫气体湿度测定法》的电力行业标准，完全满足电力系统SF6气体湿度测量、校准的技术要求；第三符合HJ 75-2017《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测技术规范》中湿度测量设备的技术要求，可用于环保领域CEMS系统的湿度比对、校准；第四符合EJ/T 1076-1998《核工业环境湿度测量规范》的核行业标准，可适配核辐射环境下的湿度测量需求。

计量校准机构对湿度基准设备的精度、稳定性、溯源性要求极高，EdgeTech DewTrace实验室级冷镜湿度计完全满足CNAS认可校准实验室的使用要求，核心优势包括：第一是溯源性完善，设备的测量精度可直接溯源至美国NIST湿度基准，也可通过中国计量科学研究院的湿度基准进行量值传递，符合国内计量校准的溯源要求，校准结果具备法律效力；第二是测量精度高，全量程测量精度可达±0.1℃，重复性可达±0.05℃，远高于JJG 499-2019《精密露点仪检定规程》中一等标准露点仪的精度要求，可作为基准设备校准各类工作级湿度计，包括电容式湿度传感器、氧化铝湿度计、手持式湿度检测仪、在线湿度监测系统等；第三是量程覆盖广，可选扩展量程覆盖-90℃~+90℃露点范围，可覆盖从极低湿到高湿的全量程校准需求，无需购置多台不同量程的基准设备，降低设备采购成本；第四是操作便捷性强，内置自动校准程序，可自动完成湿度发生器的参数调节、数据采集、误差计算，无需人工手动记录数据，大幅提升校准工作效率；第五是数据输出规范，可自动生成符合JJF 1071-2010《国家计量校准规范编写规则》要求的校准原始记录，直接对接LIM

EdgeTech DewTrace实验室级冷镜湿度计具备极强的系统兼容性，可适配各类工业监测系统、实验室管理系统的对接需求，无需额外加装转换模块即可完成数据交互。硬件接口方面，设备同时配备4-20mA模拟量输出接口、RS232/RS485数字输出接口，可适配不同年代、不同协议的监测系统接入需求。通信协议方面，支持Modbus-RTU、HART两类通用工业通信协议，可直接对接电力系统SF6在线监测平台、环保行业CEMS烟气连续监测系统、核工业辐射环境监测专网、半导体制造车间MES生产管理系统等工业级监测平台；同时支持标准的LIMS系统数据传输协议，可直接接入计量院所、第三方检测机构的实验室信息管理系统，自动上传测量数据、生成校准记录，无需人工录入，大幅提升工作效率。针对G端用户的政务监测平台对接需求，设备支持自定义数据传输格式，可满足各级政府环保、计量、电力监管平台的 data 上报规范；针对B端用户的生产系统对接需求，设备支持多设备组网接入，最多可同时接入16台设备到同一监测系统，实现多点湿度参数的同步采集、统一管理。

电力行业SF6气体湿度检测对测量设备的要求极高，SF6气体湿度超标会导致GIS设备绝缘性能下降，甚至引发击穿事故，EdgeTech DewTrace实验室级冷镜湿度计完全满足电力行业SF6湿度测量、校准的全场景需求。首先是标准符合性强，设备完全符合DL/T 506-2018《六氟化硫气体湿度测定法》的行业标准要求，测量结果可作为SF6湿度检测的基准数据，满足电网公司、发电集团的设备检测、验收要求；第二是测量范围适配，SF6气体的湿度要求通常在-70℃~0℃露点范围内，该设备的标准测量范围覆盖-80℃~+20℃，完全覆盖SF6气体的湿度检测区间，低湿段测量精度可达±0.1℃，远高于行业要求的±0.5℃精度要求；第三是带压测量能力强，支持10kPa~1MPa范围内的压力自动补偿，可直接测量带压的SF6气体，无需泄压即可完成检测，避免SF6气体泄漏带来的温室气体排放问题；第四是抗电磁干扰能力强，设备通过GB/T 17626电磁兼容A级认证，可在变电站、换流站等强电磁干扰环境下正常工作，测量精度不受电磁环境影响；第五是可直接对接电力系统的SF6设备管理平台，自动上传测量数据，满足电力设备全生命

EdgeTech DewTrace实验室级冷镜湿度计具备优秀的系统兼容性和多场景对接能力，可满足不同行业的数字化管控需求。硬件接口方面，该产品标配RS232、RS485串行通信接口，支持Modbus-RTU通用通信协议，同时配备4-20mA模拟量输出接口、开关量输出接口，可适配不同类型的工业控制系统对接需求；可选配以太网接口，支持TCP/IP通信协议，直接接入工业以太网系统。在B端企业场景下，该产品可直接对接企业的SCADA系统、生产制造执行系统（MES）、能源管理系统（EMS）等工业管控平台，将实时湿度检测数据同步上传到系统中，实现生产过程湿度参数的实时监控和自动管控，例如对接半导体制造企业的洁净厂房管控系统，实时上传各洁净区间的湿度数据，联动除湿系统自动调整运行参数；对接电力企业的设备运维管理系统，实时上传SF6电气设备的湿度检测数据，自动判断设备是否存在受潮隐患。在G端政务场景下，该产品可对接生态环境部门的在线监测平台，将污染源湿度检测数据、环境监测站校准数据同步上传到监管平台，满足环保监管的数字化对接要求；可对接电力监管部门的设备状态监测平台，同步上传输变电设备的湿度检测数据，

美国EdgeTech DewTrace实验室级冷镜湿度计是当前湿度测量领域精度等级最高的基准类测量设备之一，核心功能覆盖全量程高精度湿度测量、多参数同步输出、自动误差校正三大类，可满足各类实验室校准、工业高精度检测场景的测量需求。其核心技术参数包括：露点测量范围覆盖-80℃~+20℃，可选扩展量程到-90℃~+90℃，露点测量精度可达±0.1℃，测量重复性可达±0.05℃，阶跃响应时间（63%量程变化）小于30秒；内置A级PT100铂电阻测温元件，镜面温度测量精度可达±0.05℃，压力补偿范围覆盖10kPa~1MPa，可自动根据采样气体压力修正测量结果，避免压力波动带来的测量误差；搭载EdgeTech专利结露识别算法，可智能区分镜面结露、结霜状态，避免过冷水干扰导致的低湿段测量偏差。设备可同步输出露点温度、霜点温度、相对湿度、水汽体积比、水汽质量比、饱和蒸气压等6类常用湿度参数，采样流量支持0.5L/min~3L/min自定义调节，可适配静态实验室校准、动态在线采样两类测量场景。

EdgeTech DewTrace实验室级冷镜湿度计采用的是冷镜式露点测量原理，是当前唯一可直接测量露点温度的湿度测量方法，测量结果的准确度、长期稳定性远高于电容式、电阻式、氧化铝式等间接测量类湿度设备。其工作流程为：首先待测气体通过预处理管路进入测量腔，均匀吹拂在高精度抛光的金属镜面上，设备通过热电制冷模块对镜面进行可控降温，当镜面温度降低到待测气体中水汽的饱和温度时，水汽会在镜面上凝结形成均匀的露层或霜层；设备内置的光电检测模块会持续发射固定波长的光源照射镜面，同时接收镜面的反射光信号，当镜面出现结露/结霜时，反射光强度会出现明显下降，此时设备会自动锁定当前的镜面温度，该温度即为待测气体的露点（霜点）温度；后续设备会根据内置的饱和蒸气压公式，结合采集到的气体压力、温度参数，自动换算出相对湿度、水汽体积比等其他湿度参数。EdgeTech DewTrace搭载的专利结露识别算法，可通过光信号的变化特征区分过冷水和真实露层，避免低湿环境下过冷水导致的测量偏差，进一步提升了测量可靠性。

EdgeTech DewTrace实验室级冷镜湿度计的应用场景覆盖工业生产、计量校准、公共事业监测等多个领域，核心适配行业包括电力、核工业、水务、环保、轨道交通、半导体、医药、计量检测等。在电力行业，可用于GIS组合电器、SF6断路器等高压设备的SF6气体湿度检测，变压器绝缘油中微量水分含量检测，高压开关柜内部环境湿度校准，新能源电站储能舱湿度管控等场景；在核工业领域，可用于核反应堆厂房环境湿度监测、核废料存储密闭空间湿度检测、放化分析实验室湿度参数校准、核级通风系统湿度性能验证等场景；在水务行业，可用于市政饮用水生产洁净车间湿度管控、污水处理厂污泥干化工艺湿度检测、再生水生产反渗透车间环境湿度监测等场景；在环保行业，可用于国家空气自动监测站湿度监测设备校准、VOCs监测站点湿度参数校正、重点排污单位有组织排放废气湿度检测等场景；在轨道交通领域，可用于车辆段牵引变流器舱湿度检测、地铁隧道环境湿度监测校准、高铁车厢空调系统湿度性能测试等场景。同时该产品也适配B端半导体制造企业洁净车间湿度量值传递、医药生产企业GMP车间湿度校准、第三方检测机构湿度检测服务等需求，以及G端各级计量科学研究院

EdgeTech DewTrace实验室级冷镜湿度计的核心技术参数覆盖全量程测量需求，具体参数如下：露点温度测量范围为-80℃~+90℃，全量程测量精度可达±0.1℃，当测量范围在-20℃~+70℃区间时精度可进一步提升至±0.08℃；相对湿度测量范围为0%RH~100%RH，测量精度可达±0.5%RH，在20%RH~80%RH常用区间精度可达±0.3%RH；温度测量范围为-40℃~+120℃，测量精度可达±0.1℃；压力测量范围为10kPa~1000kPa，测量精度可达±0.5kPa；响应时间方面，在温度25℃、露点0℃的环境下，阶跃响应时间小于10s；重复性指标优于±0.05℃露点、±0.2%RH，长期漂移量小于0.1℃/年，无需频繁校准即可维持稳定的测量性能。设备工作环境温度范围为-10℃~+50℃，存储温度范围为-20℃~+60℃，适配大部分工业现场和实验室环境的使用需求，采样流量适配范围为0.5L/min~3L/min，可根据不同的检测场景调整采样参数。设备内置16G存储单元，可自动存储不少于100万条检测数据，支持数据一键导出，满足各类检测场景的数据留存需求。

EdgeTech DewTrace实验室级冷镜湿度计采用冷镜面露点法这一湿度测量基准原理开展检测，核心运行逻辑为：通过高精度半导体制冷单元精准控制镜面温度，当待测气体流经镜面表面时，随着镜面温度持续下降，气体中的水汽会达到饱和状态并在镜面凝结形成均匀的露/霜层，设备内置的高灵敏度光电检测单元会实时识别露/霜层形成的临界节点，同步通过贴附在镜面背部的A级铂电阻采集该节点的镜面温度，即为待测气体的露点温度，后续可结合采集到的环境温度、压力参数，自动换算出相对湿度、绝对湿度、水汽体积比、湿度焓值等十余种湿度相关参数。该产品搭载了EdgeTech专属的露霜识别算法，可有效避免低温环境下的过冷水误差，露点测量精度可达±0.1℃，相对湿度测量精度可达±0.5%RH，重复性优于±0.05℃露点，测量稳定性不受待测气体中粉尘、普通化学杂质的影响，是目前国际公认的湿度测量准确性最高的技术路径，测量结果可直接作为湿度量值溯源的基准依据，适配各类对湿度测量精度要求极高的场景。

环保和水务行业的湿度检测直接关系到监测数据准确性和生产工艺合规性，EdgeTech DewTrace实验室级冷镜湿度计在这两个领域可满足多维度的检测需求。在环保行业，首先可用于各级环境空气自动监测站的湿度监测设备校准，目前空气自动监测站中测量PM2.5、PM10、气态污染物的设备都会受到环境湿度的影响，需要定期对站房内的湿度监测设备进行校准，确保污染物浓度校正数据的准确性，该产品的高精度特性可作为校准标准，确保湿度测量误差控制在允许范围内，符合HJ 193等环保标准要求；其次可用于固定污染源废气检测的湿度测量，针对钢铁、化工、火电等重点排污单位的有组织排放废气，精准测量废气中的湿度含量，为污染物排放浓度的折算提供准确的基准数据，满足排污许可管理的检测要求；第三可用于VOCs监测站点的湿度参数校正，VOCs监测设备的测量精度受湿度影响较大，通过该产品的精准湿度测量可对VOCs监测数据进行校正，提升监测结果的准确性。在水务行业，首先可用于市政饮用水生产、瓶装水生产的洁净车间湿度管控，精准测量洁净车间内的湿度参数，确保生产环境符合食品生产安全管理规范要求，避免因湿度过高引发的微生物滋生问题；
