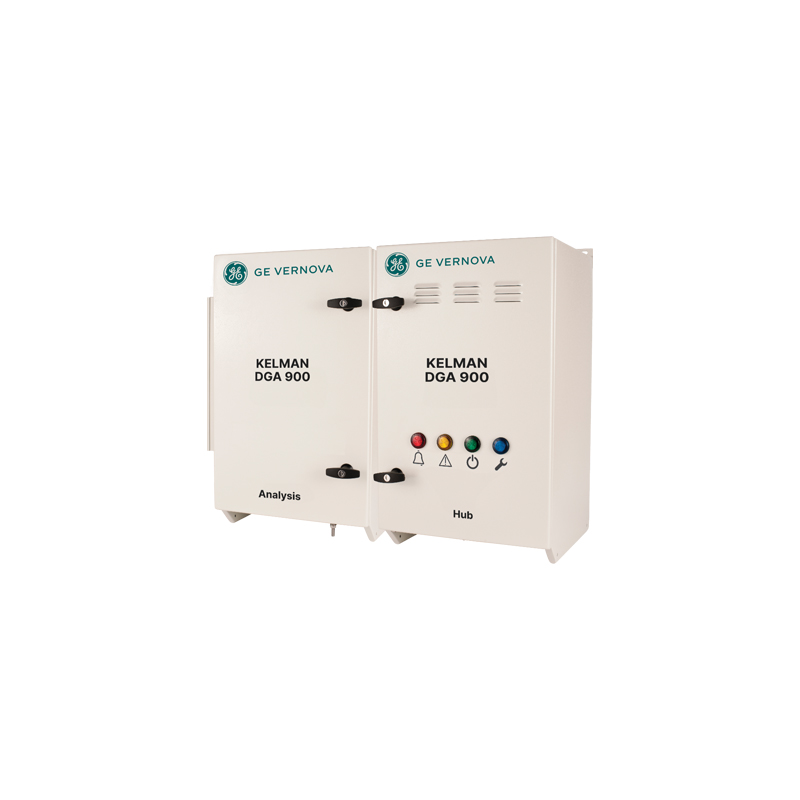

美国GE Kelman DGA 900在线变压器油中溶解气体监测装置

GE Kelman DGA 900从硬件设计、算法校准、运行校验三个维度构建了完整的精度和可靠性保障体系，确保检测数据的可信度。硬件设计层面，采用进口高灵敏度声学传感器、高精度激光光源，核心元器件的使用寿命超过10年，光源长期功率漂移低于1%/年，从硬件层面保障检测精度的长期稳定性；油气分离模块采用高分子膜分离技术，气体分离效率超过98%，不会出现交叉污染问题，采样单元内置精密过滤结构，可过滤油中的杂质、颗粒，避免油路堵塞、杂质影响检测结果。算法校准层面，每台设备出厂前均采用标准气体进行多点校准，校准曲线覆盖全量程范围，可有效规避低浓度段检测误差，同时内置温度、压力补偿算法，可自动修正环境温度、气压变化对检测结果的影响，确保不同环境下的检测精度一致。运行校验层面，设备内置定期自校准功能，可自动调用内置参考气进行精度校验，若出现精度漂移自动进行补偿修正，无需人工现场校准；同时内置多重数据校验逻辑，单次检测会进行多次采样取平均值，若数据出现异常波动会自动触发复测，排除偶然因素导致的误报，数据可信度超过99%，可直接作为设备状态评估、检修决策的可靠依据。

GE Kelman DGA 900具备极强的系统兼容性，可直接对接各类主流工业监控平台、电力运维系统，无需额外开发适配。通信协议层面，设备原生支持Modbus-RTU、Modbus-TCP、IEC 61850 MMS、MQTT等主流工业通信协议，可直接接入变电站SCADA系统、智慧变电站运维平台、电力物联网平台，也可对接企业自建的能源管理系统、设备资产管理系统。针对电网用户，设备完全符合国家电网、南方电网的电力物联网接入规范，支持数据加密传输，满足电力系统网络安全防护要求；针对核电、轨道交通等专用系统用户，设备支持协议自定义开发，可适配各类专有监控平台的接入要求。数据输出层面，设备可同时输出实时气体浓度数据、历史趋势数据、故障诊断结果、设备运行状态数据四类信息，平台侧可直接调取各类数据用于状态分析、故障预警、检修计划制定，无需额外进行数据解析。设备同时支持本地数据存储，内置存储单元可保存至少10年的检测数据，可随时调取历史数据进行回溯分析，完全满足各类监控系统的数据对接需求。

美国GE Kelman DGA 900采用的是GE专利的顶空动态脱气技术+气相色谱分离检测技术，是目前油中溶解气体监测领域准确度最高、稳定性最强的技术路线。技术原理方面，首先通过脱气模块将油中溶解的特征气体完全分离出来，整个脱气过程不需要添加载气，也不需要定期更换耗材；之后分离出的混合气体通过专用色谱柱进行组分分离，不同种类的气体会按照固定顺序先后进入检测器，检测器根据气体浓度生成对应信号，经过算法处理后得到各组分的精确浓度值；最后内置的故障诊断模型会根据不同气体的浓度、增长率、比值等参数，识别出变压器存在的局部过热、低能放电、高能放电、绝缘受潮等多种潜伏性故障类型，并给出故障严重程度评估。相比半导体传感、光声光谱等同类技术路线，该技术的优势非常明显：一是测量精度更高，尤其是针对乙炔等微量特征气体的检测下限更低，可更早发现故障隐患；二是数据稳定性更强，不存在传感器漂移问题，长期运行的测量误差不会明显上升，不需要频繁校准；三是抗干扰能力更强，不会受到油中其他杂质组分的影响，误告警概率远低于其他技术路线；四是组分覆盖更全面，可同时检测9种核心组分，故障诊断的准确性更高。

美国GE Kelman DGA 900的应用场景覆盖电力、核工业、轨道交通、水务、环保、高耗能工业等多个领域，可适配所有油浸式充油电力设备的在线监测需求。电力行业是该装置的核心应用领域，可用于110kV及以上电压等级的常规变电站主变压器、特高压换流站换流变压器、串联电抗器、消弧线圈等设备的状态监测，涵盖电网公司输变电资产运维、发电企业并网升压站设备监测两大场景；核工业领域可用于核电厂常规岛、BOP系统的油浸式变压器、电抗器监测，满足核电场景高可靠性要求；轨道交通领域可用于高铁、地铁牵引变电所的主变压器监测，适配牵引供电系统冲击性负荷、强振动的工况特点；水务行业可用于大型跨区域输水工程、污水处理厂的泵站主变压器监测，适配长期户外潮湿、高盐雾的部署环境；环保领域可用于垃圾焚烧发电、生物质发电、危废处理项目的配套变压器监测；高耗能工业领域可用于化工、冶金、有色、建材行业的自备电站主变压器、大型生产设备配套变压器监测，适配工业场景负荷波动大、运行工况复杂的特点。

GE Kelman DGA 900的应用场景覆盖电力、核工业、轨道交通、水务、环保、大型工矿等多个行业的油浸式电力设备监测场景。电力行业中，可应用于国家电网、南方电网各级变电站110kV~1000kV主变压器、换流变压器、并联电抗器的在线监测，也可适配火力发电厂、水力发电厂、新能源发电厂的升压站主变、厂用变压器的监测需求；核工业场景中，可用于核电厂常规岛、核岛外围的各类油浸式变压器、互感器的绝缘状态监测，满足核工业场景高可靠性运行要求；轨道交通行业中，适配城市轨道交通牵引变电站、高速铁路牵引变电所的牵引变压器、动力变压器监测，也可满足地铁车辆段、停车场供电变压器的监测需求；水务、环保行业中，可应用于大型输水工程泵站、污水处理厂、垃圾焚烧发电厂的主供电变压器监测，避免供电故障导致的生产中断；大型工矿场景中，适配钢铁厂、化工厂、矿山的自备电厂变压器、高压供电变压器监测，满足高负荷、强电磁干扰环境下的运行要求。

GE Kelman DGA 900的测量精度完全符合甚至优于国内外行业标准要求，可适配多种复杂极端工况的使用需求。精度表现方面，针对变压器故障核心特征气体乙炔的检测下限低至0.1μL/L，可在故障萌芽阶段就捕捉到气体浓度异常，微量气体测量误差控制在±10%以内，常量气体测量误差控制在±2%以内，微水测量误差控制在±5%以内，数据一致性和重复性均达到行业第一梯队水平。复杂工况适配性方面，首先可适配高海拔地区场景，在海拔5000米以内的区域无需降额使用，测量精度不受低气压环境影响；其次可适配强电磁干扰场景，在换流站、直流输电换流阀厅周边等强电磁辐射环境中，可稳定运行无数据跳变，电磁兼容性能符合GB/T 17626系列标准最高等级要求；第三可适配宽温域场景，在-40℃的极寒地区和+60℃的高温地区均可正常运行，无需额外加装温控防护装置；第四可适配高湿度、高盐雾的沿海地区场景，设备外壳采用防腐蚀材质，防护等级达到IP65，可长期在户外潮湿、盐雾环境中稳定运行，测量精度不受环境因素干扰。

美国GE Kelman DGA 900是一款专用于油浸式充油电力设备的在线状态监测装置，核心功能包括油中溶解特征气体实时监测、设备潜伏性故障自动诊断、监测数据长期存储三大类，可覆盖变压器全生命周期的状态感知需求。技术参数方面，该装置可同步监测9种核心组分：氢气（H2）、一氧化碳（CO）、二氧化碳（CO2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）、总烃以及绝缘油微水（H2O），检测精度达到行业领先水平，其中乙炔（C2H2）检测下限可达0.1μL/L，测量误差≤±10%，其他烃类气体检测下限均可达0.1μL/L，常量气体测量误差≤±2%，微水检测范围为0~1000μL/L，测量误差≤±5%。装置采样周期可根据用户需求在10分钟~24小时之间自定义调整，内置存储模块可保存不少于10年的原始监测数据，满足设备全生命周期的数据追溯要求，工作环境温度范围为-40℃~+60℃，湿度适应范围为5%~95%无凝露，可适配国内绝大多数地区的户外部署需求。

GE Kelman DGA 900的适配范围非常广泛，可覆盖绝大多数主流充油电力设备的使用需求。电压等级适配方面，该装置可适配110kV及以上所有电压等级的油浸式电力变压器、换流变压器、电抗器、消弧线圈等充油设备，包括220kV、500kV、750kV、1000kV常规交流变电站主变压器，±800kV、±1100kV特高压换流站换流变压器，工业企业110kV、220kV自备电站主变压器，轨道交通110kV、220kV牵引变压器，核电厂10kV~500kV全系列油浸式变压器等，不需要根据电压等级调整装置参数，同一型号装置可通配所有符合电压要求的充油设备。绝缘油种类适配方面，该装置可适配目前市场上所有主流的绝缘油类型，包括矿物绝缘油、天然酯绝缘油、合成酯绝缘油、硅油等，内置算法针对不同油种的气体溶解度特性做了专项优化，不需要根据油种调整校准参数，测量精度不会受到油种变化的影响。针对存量改造场景，该装置不需要对变压器本体进行大规模改造，只需要在现有油管路预留的采样口处安装即可，安装过程不会影响变压器的正常运行，安装周期通常不超过8小时，适配存量变电站、存量工业设备的改造需求。

GE Kelman DGA 900具备极强的系统兼容性，支持多种通用工业通信协议，可适配不同场景下的各类运维系统对接需求。通信协议方面，该装置原生支持Modbus-RTU、Modbus-TCP、IEC 60870-5-104、IEC 61850 MMS等电力行业通用通信协议，不需要额外加装协议转换模块即可实现数据对接。对接系统覆盖三大类：第一类是变电站本地运维系统，可直接接入变电站SCADA系统、变电站辅助监控系统、智能变电站一体化监控平台，实现监测数据与其他变电设备数据的统一展示、统一告警；第二类是企业级运维管理系统，可接入发电企业的设备管理系统（EAM）、电网公司的输变电设备状态监测系统（CBM）、工业企业的能源管理系统（EMS），为企业级设备状态评估、运维计划制定提供数据支撑；第三类是政府及公共服务类监控平台，可接入电网省级/区域级电力物联网平台、轨道交通线网级监控平台、核电厂全厂设备监控平台、水务工程统一调度平台等G端统一管理平台，满足国有单位的集中监管、统一调度需求。装置支持自定义上传数据点表，可根据对接系统的要求灵活调整上传数据的类型、频率、格式，对接过程不会影响现有系统的

GE Kelman DGA 900针对轨道交通牵引变压器的运行特点做了针对性优化，相比常规DGA监测设备更适配轨道交通场景的需求。首先设备具备优异的抗振动性能，核心部件均做了加固处理，整机通过GB/T 2423.10振动试验验证，可承受牵引变压器运行过程中的持续振动以及列车经过时的冲击振动，不会出现部件松动、检测数据漂移的问题；其次设备的检测响应速度更快，最短采样周期可设置为1小时，可适配牵引变压器负荷波动大、运行状态多变的特点，及时捕捉负荷冲击导致的绝缘劣化信号；第三设备符合轨道交通行业的通信标准，原生支持IEC 61850通信协议，可直接接入城市轨道交通的电力监控系统、智慧运维平台，也可适配高速铁路牵引供电远动系统的接入要求；第四设备可适应轨道交通变电站的复杂环境，工作温度范围覆盖-40℃~+70℃，可适配北方高寒地区、南方高温高湿地区的地铁、高铁变电站安装需求，防护等级IP65可抵御地下变电站的潮湿、粉尘影响。同时设备内置的故障诊断模型可针对牵引变压器的运行特性做调整，故障预警准确率更高，可有效保障轨道交通供电系统的可靠运行。

GE Kelman DGA 900采用先进的光声光谱检测技术，无需载气、无需色谱柱分离，即可实现多组分气体的精准检测，设备运行过程中无耗材消耗。其技术原理为：首先通过无动力采样单元从变压器油路中采集微量油样，经过油气分离模块将油中溶解的特征气体完全分离出来，分离后的气体进入光声检测池，不同种类的气体分子会吸收特定波长的红外光能量，气体吸收能量后温度升高产生压力波动，通过高灵敏度声学传感器将压力波动转换为电信号，不同气体对应的特征波长光吸收强度与气体浓度成正比，通过算法校准后即可精准计算出各组分气体的浓度值。油中微水检测采用可调谐二极管激光吸收光谱技术，通过水分子对特定波长激光的吸收度计算微水含量。该技术相比传统气相色谱技术，无需定期更换载气、色谱柱等耗材，不存在载气泄露、色谱柱老化导致的检测精度下降问题，检测周期更短、长期稳定性更强，适合户外无值守场景的长期连续运行。

GE Kelman DGA 900针对核工业、轨道交通等特殊行业的工况特点做了专项优化，完全可以满足这类行业的使用要求。核工业领域，该装置针对核电场景的高可靠性要求，优化了硬件选型和结构设计，抗震性能达到核电设备抗震标准要求，可承受核电站运行期间的正常振动和事故工况下的冲击；耐辐射性能满足核电场景的辐射剂量要求，在规定辐射剂量环境中长期运行不会出现性能下降；测量精度、数据稳定性均符合核工业设备的高可靠性要求，可用于核电厂常规岛、BOP系统的所有油浸式变压器、电抗器监测场景。轨道交通领域，针对牵引变电所的冲击性负荷、强振动、宽温度波动的工况特点，该装置优化了内部结构的抗振动设计，可承受轨道交通场景的长期振动冲击不会出现部件松动；测量算法针对牵引变压器的气体波动特点做了专项优化，可区分负荷波动导致的正常气体变化和故障导致的异常气体变化，误告警概率更低；通信协议原生支持轨道交通行业的专用通信标准，可直接接入轨道交通线网级监控平台，完全符合TB/T 3547等轨道交通行业标准要求。除此之外，该装置也可适配水务行业大型泵站潮湿、高盐雾的环境要求，以及环保行业生物质发电、垃圾焚烧发电的复杂油气组分
