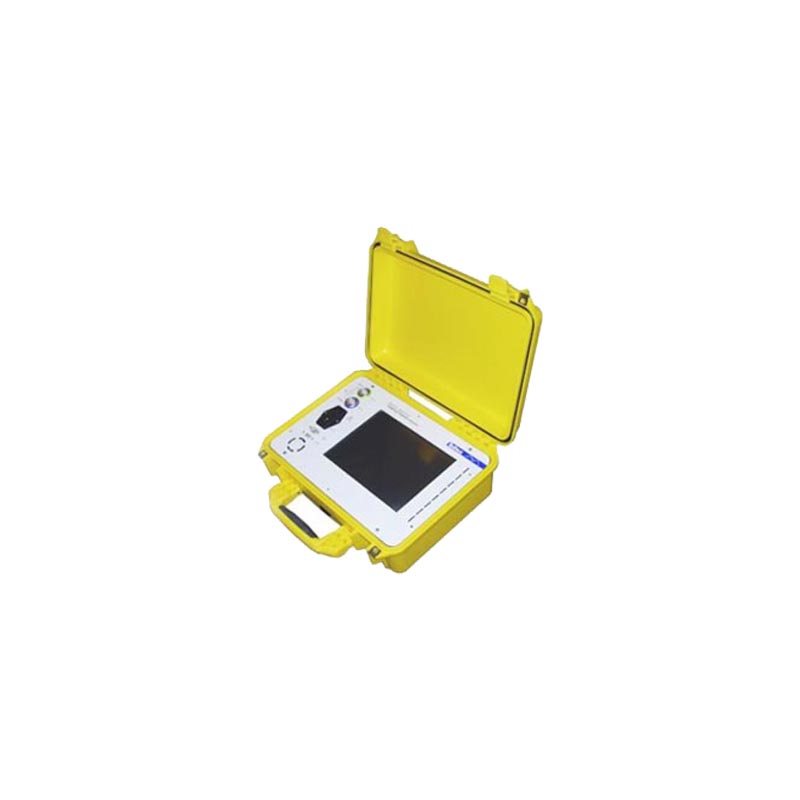

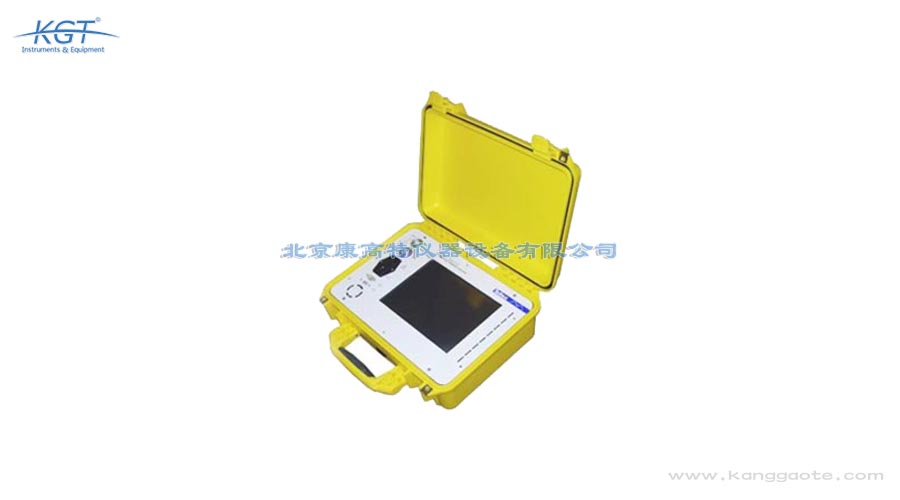

瑞士HAEFELY(哈弗莱)FRA 5310频率响应分析仪

瑞士HAEFELY(哈弗莱) FRA 5310频率响应分析仪是一种用于检测变压器绕组机械变形的诊断仪器，核心用途是通过扫频响应分析判断绕组是否因短路电动力或运输损坏发生位移与扭曲。该仪器在很宽的频率范围内测量绕组的传递函数，记录变压器的频率响应指纹，即使微小的绕组运动也会导致传递曲线出现清晰变化并可被检出。FRA 5310采用嵌入式计算机与基于Windows的软件及触摸屏操作，配合特殊有源测量探头最大限度降低连接与接地影响，实现可重复的绕组变形诊断，是变压器状态评估与故障溯源的重要工具。仪器在10Hz至10MHz宽频范围内测量绕组传递函数，记录变压器频率响应指纹用于变形比对。输出信号0.1Vpp至12Vpp（50Ω负载）可调，输入阻抗提供50Ω与1MΩ两档可选，动态范围大于100dB。

与常规电气试验相比，瑞士HAEFELY FRA 5310频率响应分析仪以扫频响应分析提供更直接的绕组结构信息。常规方法难以发现未引起电气参数明显变化的轻微变形，而FRA 5310通过记录频率响应指纹，使微小的绕组运动或扭曲在转移曲线上呈现清晰变化，灵敏度更高。有源探头设计与明确的连接接地技术带来高测量可靠性与可重复性，自动视窗测试软件与大尺寸彩色触摸屏及远程启动按钮使操作简便。其能够在出厂、交接与运行多个环节开展同一基准下的变形比对，为变压器全生命周期的状态跟踪提供量化依据。内置安全连接控制会在施加电压前校对设置，降低误接线风险。内置打印机可在无计算机环境下即时输出纸质报告。测量耗时约一分半钟，适合大批量变压器的快速普查。测试结果可纳入设备状态评价体系，支撑预测性维护决策。现场单人即可在引导下完成整套测量流程。

选用瑞士HAEFELY FRA 5310频率响应分析仪时，应关注其频率范围与动态范围是否覆盖被测变压器的诊断需求：10赫兹至10兆赫兹的频带与大于100分贝的动态范围，足以分辨细微的绕组结构变化。需确认扫频模式支持对数、线性与用户自定义，以便针对不同类型变压器灵活设置。输入阻抗50欧与1兆欧两档可选，配合0.1至12伏峰峰值可调输出，适应不同量程的传递函数测量。还应看重软件能力，仪器依据相关电力行业标准自动解释结果，并可将测试设置与结果存储调用，配合内置打印机输出，是兼顾精度与易用性的变形诊断方案，适合规模化开展变压器状态评价。自动解释功能减少了人工判读的主观差异，结论更一致。出厂与交接两次测量的横向比对，能有效识别运输造成的损伤。测量所得曲线可导入专业软件做进一步频谱与趋势分析。规范的曲线比对流程减少了人为判读的主观偏差。

使用瑞士HAEFELY FRA 5310频率响应分析仪时，先将有源测量探头按接线图连接到被测变压器的对应绕组端子，确保连接与接地方式符合规范，以降低外部干扰。在视窗软件中选择测试模式与扫频范围，仪器自动完成10赫兹至10兆赫兹的扫频并采集传递函数曲线。安全连接控制功能会在施加常规测试电压之前校对测试设置，确认无误后再执行测量。测量完成后可调用历史指纹进行比对，或由软件依据相关行业标准自动判读变形结论，结果可经通用串行总线接口导出或通过内置打印机输出。全程由引导式界面与远程启动按钮控制，显著降低对操作人员经验的依赖，提升现场作业的一致性与安全性。动态范围大于100分贝确保了在强干扰现场仍能分辨微弱响应变化。引导式界面配合远程启动按钮，使现场单人即可完成整套测量。测量数据的电子化归档便于与历史基线长期对照。

瑞士HAEFELY FRA 5310频率响应分析仪适用于变压器绕组机械变形的各类诊断场景。它可对电力变压器、配电变压器在出厂试验、交接验收与运行中预防性试验环节开展变形检测，也可用于运输前后或短路冲击后的状态比对。借助频率响应指纹，工程师能够发现绕组松动、位移、扭曲等早期隐患，为检修决策提供依据。仪器紧凑可靠的结构适合变电站、制造厂与检修基地等现场使用。相比于仅依赖电气试验的传统方法，扫频响应分析能够更直观地反映绕组几何结构的变化。有源探头与明确的接地技术保证了在复杂现场环境下仍能获得稳定一致的测量结果。同型号同相绕组之间的曲线比对，是发现变形的最有效手段之一。该设备重量8公斤，结构坚固，适合频繁往返于各变电站的巡检。宽电压供电使其在不同地区的现场均能直接接入市电使用。

使用瑞士HAEFELY(哈弗莱) FRA 5310频率响应分析仪须遵守变压器测试安全规范。仪器输入端口设有75V气体放电管与15V瞬态二极管浪涌保护，但仍须在连接前确认被测变压器已可靠放电、各侧绕组短接接地，防止感应高压损坏探头。安全连接控制功能会在施加测试电压前校对接线，若提示异常须立即修正。有源探头连接须严格按规范并保持良好接地，避免引线引入误差。设备工作温度0至+50°C、湿度10至90%无凝露，应在额定环境内使用，存储于-20至+70°C，确保现场测量精度与仪器安全，延长设备服役周期。安全连接控制功能在施加常规测试电压前校对测试设置，保障人员与仪器安全，避免误接线导致设备损伤，使变压器绕组的扫频响应分析在现场更加可靠易用。仪器支持DL/T 911-2004标准自动判读，借助引导界面与远程启动按钮可在变电站现场高效作业，是新变压器出厂与交接试验建立指纹基线的理想诊断设备。

瑞士HAEFELY FRA 5310频率响应分析仪是一种用于检测变压器绕组机械变形的诊断仪器，核心用途是通过扫频响应分析判断变压器内部绕组是否发生位移、扭曲或变形。该仪器基于在很宽频率范围内测量绕组传递函数的原理工作，能够记录变压器的频率响应指纹，即便是微小的绕组运动或扭曲也会导致转移曲线出现清晰变化，从而被准确识别。其失真可能源自短路期间的电动力或运输过程中的碰撞损伤，FRA 5310可在出厂、交接与运行中多个环节开展变形诊断，是变压器状态评价的重要工具。特殊的有源测量探头可最大限度降低测试对象连接与接地的影响，从而获得可重复的测量结果。嵌入式计算机配合基于视窗的软件与触摸屏，使整套测试流程在引导式界面下高效完成。该仪器记录的频率响应指纹可长期保存，形成变压器的变形基线档案。

与简易阻抗电桥或离线电气试验相比，瑞士HAEFELY(哈弗莱) FRA 5310频率响应分析仪以扫频响应分析提供绕组机械状态的灵敏诊断。它在10Hz至10MHz范围绘制传递函数指纹，能发现常规直流电阻、变比试验难以察觉的微小绕组位移与扭曲，灵敏度更高。特殊有源探头与明确接地技术带来优于100dB动态范围的可重复测量，最高24Vpeak（1MΩ）输出提升信噪比。配套Windows软件支持DL/T 911-2004自动判读与曲线比对，内置打印机与安全连接控制进一步增强现场易用性，是变压器绕组变形早期预警的专用诊断方案，有助于在故障扩大前及时处置。整机重8kg、供电90至265VAC宽电压，便携坚固，适合在变电站等现场频繁转场部署使用。仪器在10Hz至10MHz宽频范围内测量绕组传递函数，记录变压器频率响应指纹，即使微小的绕组运动或扭曲也会导致传递曲线出现清晰变化并可被检出。

瑞士HAEFELY(哈弗莱) FRA 5310频率响应分析仪基于扫频响应分析（SFRA）原理工作。仪器向变压器绕组注入扫频测试信号，在10Hz至10MHz宽频范围内测量绕组的传递函数U1/U2(f)与阻抗函数U1/I2，记录其频率响应指纹。当绕组因短路电动力或运输冲击发生机械位移、扭曲时，线圈电感与电容分布改变，传递曲线会出现可识别的偏移。特殊有源测量探头与明确的连接、接地技术最大限度降低测试引线影响，确保重复测量的一致性；安全连接控制功能在施加常规测试电压前校对测试设置，保障人员与仪器安全，避免误接线导致设备损伤。安全连接控制功能在施加常规测试电压前校对测试设置，保障人员与仪器安全，避免误接线损伤。仪器支持DL/T 911-2004标准自动判读，借助引导界面与远程启动按钮可在变电站现场高效作业。

影响瑞士HAEFELY(哈弗莱) FRA 5310频率响应分析仪诊断准确性的因素主要是接线一致性与现场干扰。绕组变形判读依赖与历史指纹的比对，若两次测试的探头接法、端子或接地方式不同，曲线会出现假性偏移，必须严格按相同连接规范重复测量。现场强电磁环境与不良接地会耦合干扰，特殊有源探头与明确接地技术可将影响降至最低，大于100dB动态范围保障微弱信号分辨。保障方法包括：统一接线与探头位置、利用安全连接控制校对、在标称环境下测量、以相同扫频参数复测，从而获得可信的绕组频率响应比对结果，支撑精准诊断。配备Intel Atom处理器、2GB内存、Windows 7 Embedded系统与10.4英寸SVGA触摸屏，测量结果存储于CompactFlash卡并可经USB或内置打印机输出便于比对。
