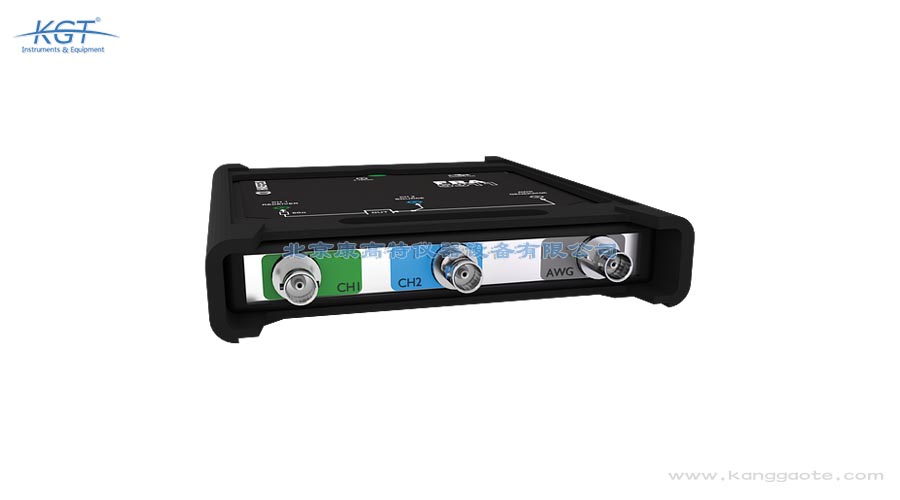

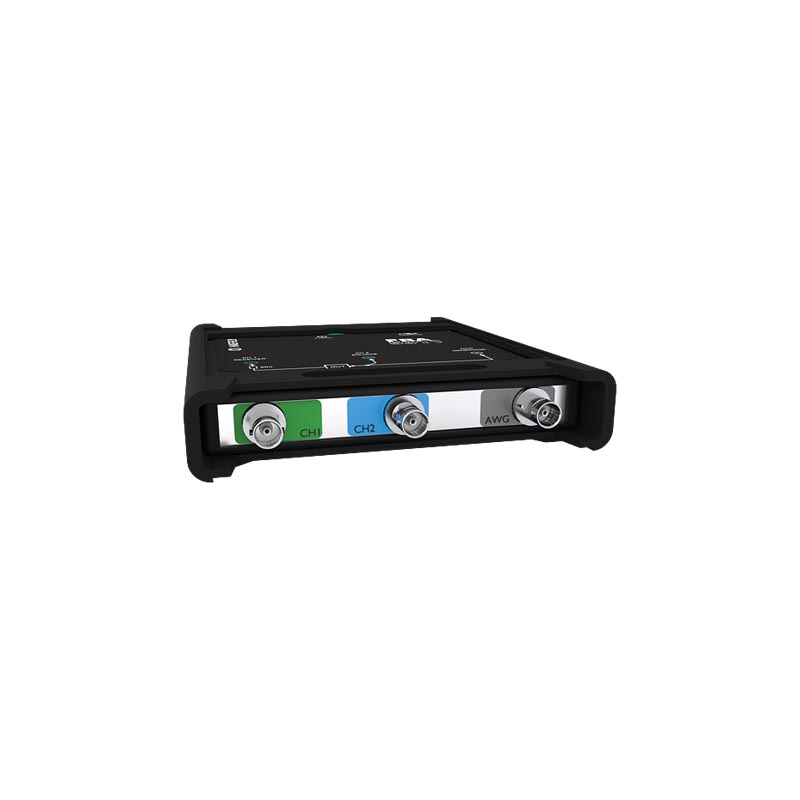

瑞士HAEFELY(哈弗莱) FRA 5311频率响应分析仪

FRA 5311 单次测量的效率较高，每次完整扫频测量约需90秒，实际耗时会随被测变压器规模与所连计算机性能略有变化。之所以能保持这一效率，是因为设备通过单一USB 2.0接口完成供电与数据传输，软件启动后即可连续布置最多2000个测点并自动执行扫频，无需人工分段操作。频率范围覆盖10赫兹至10兆赫兹且可任意选点，缩放比支持线性或对数间隔，使操作人员能根据诊断需要快速设定频段，不必逐档手动切换。HAEFELY FRA 5311 在完成测量后可由软件自动生成包含曲线与结论的报告，省去手工整理时间。对于需要批量核查多台变压器的场景，这种约一分半钟的单台耗时配合自动报告，可显著提升整体检测效率，缩短停电检修窗口。由于数据采用专有格式保存且测量模板内置单相与三相变压器，重复测试同类设备时可直接调用模板，进一步加快节奏。同时，自动化的测点布置与报告输出减少了人为记录差错，使批量检测结果更规范、可追溯。

FRA 5311 依据绕组频率响应分析原理检测变压器绕组故障，其核心是比较法。仪器向被测绕组注入一段从低频到高频的扫频激励信号，测量绕组的幅频与相频响应，得到一条能够反映绕组内部电感、电容与电阻分布特征的指纹曲线。将该曲线与同一台变压器在历史健康状态下测得的基准曲线叠加比对，若某一频段出现幅值或相位的明显偏移，即说明对应位置的绕组发生了位移、变形或松动。HAEFELY FRA 5311 在50Ω负载下输出电压高达11峰峰值电压，因此具有较高的信噪比，即使在现场强干扰环境中也能获得稳定可重复的曲线，配合专有数据格式与曲线比较分析模式，可自动识别并量化绕组形变程度。由于测量精度在+10分贝至-40分贝区间为±0.1分贝、在-40分贝至-80分贝区间为±0.5分贝，且动态范围大于120分贝，设备能够分辨极其细微的响应差异，从而发现早期机械损伤。

瑞士HAEFELY(哈弗莱) FRA 5311频率响应分析仪坚固轻巧、体积小，测量装置仅重430克，含测量电缆与连接袋重7.5千克，尺寸140×170×25毫米，便于现场携带。设备工作温度0至55摄氏度、存储温度负20至70摄氏度、湿度5%至90%无凝结，电源可由USB端口或附带适配器提供5伏直流电，适应变电站与出厂试验等多种环境。两通道信号源与接收器配合50欧阻抗，保证频响测量的重复性与一致性。 工作温度0至55℃、存储负20至70℃，湿度5%至90%无凝结，适应多种现场环境。 设备小巧便携、信噪比高，USB即插即用为计算机提供数据与电源，适配Windows系统。 在50Ω时输出电压高达11Vpp，动态范围大于120dB，确保微弱响应信号被准确捕捉。

FRA 5311 频率响应分析仪以坚固轻巧、便于携带为设计特点，测量装置本体尺寸仅为140×170×25毫米，重量仅430克（仅含测量装置），连同测量电缆与连接袋整套约7.5千克，单人即可携带至变电站或厂内现场。设备通过单一USB接口取电，无需笨重外部电源，进一步减轻出行负担。环境适应性方面，其工作温度为0至55摄氏度，存储温度-20至70摄氏度，相对湿度5%至90%无凝结，可应对绝大多数户内与户外作业条件。USB 2.0接口同时传输数据与供电，配合外接笔记本即可快速搭建测试系统。HAEFELY 在结构上加固外壳，使 FRA 5311 能够承受运输与现场使用的磕碰，适合作为经常转场使用的变压器绕组诊断便携装备。现场使用时，扁平或圆形端子夹具可夹持最大直径60毫米的接线柱，安装便捷，不依赖专门工装。单手即可完成大部接线与操作，配合标准夹具能快速接入变压器套管，缩短现场准备时间。其紧凑外形可直接放入随身工具包，便于在不同变电站之间转场携带。

瑞士HAEFELY(哈弗莱) FRA 5311频率响应分析仪测量频率范围为10赫兹至10兆赫兹，可任意可选，最多允许布置2000个测点，缩放比支持线性或对数间隔。输出电压在50欧负载下最大可达11峰峰值电压，输入与输出阻抗均为50欧，动态范围大于120分贝，能够覆盖从低频到高频的绕组频率响应完整特征采集。坚固轻巧的机身仅重430克，含电缆与连接袋重7.5千克，便于在变电站与出厂试验中携带。 测量频率范围10Hz至10MHz任意可选，最多2000个测点，缩放比线性或对数间隔。 测量夹具支持扁平或圆形端子，最大直径60毫米，适配不同变压器套管接线需求。 配备两个测量通道分别为信号源与接收器，输入与输出阻抗均为50Ω保证一致性。 绕组频率响应指纹技术可检测机械冲击、运输或短路引起的变压器绕组移动与变形。

瑞士HAEFELY(哈弗莱) FRA 5311频率响应分析仪广泛应用于电力变压器检测领域，可检测运输颠簸、机械冲击、短路故障引发的绕组变形与位移问题。设备适用于电力运维、变电站检修、变压器出厂质检与故障溯源等场景，支持单、三相变压器测试并跨设备比对数据，精准捕捉微小绕组形变，保障电力设备运行安全。其高信噪比与大于120分贝动态范围，使微弱频响变化也清晰可辨，提升故障判断置信度。 测量夹具支持扁平或圆形端子，最大直径60毫米，适配不同变压器套管接线需求。 配备两个测量通道分别为信号源与接收器，输入与输出阻抗均为50Ω保证一致性。 绕组频率响应指纹技术可检测机械冲击、运输或短路引起的变压器绕组移动与变形。 基于Windows的图形界面包含曲线比较分析模式与自动报告功能，降低操作门槛。

瑞士HAEFELY(哈弗莱) FRA 5311频率响应分析仪仅用一个USB连接即可为计算机提供数据与电源，通过USB 2.0链接外接Windows计算机进行控制。设备配套基于Windows的易用图形界面，包含用于曲线比较的分析模式与自动报告功能，测量夹具支持扁平或圆形端子（最大直径60毫米），每次测量约90秒，操作便捷高效。电源可由USB端口或附带适配器提供5伏直流电，适配笔记本与工业电脑等多种现场控制终端。 基于Windows的图形界面包含曲线比较分析模式与自动报告功能，降低操作门槛。 工作温度0至55℃、存储负20至70℃，湿度5%至90%无凝结，适应多种现场环境。 设备小巧便携、信噪比高，USB即插即用为计算机提供数据与电源，适配Windows系统。

瑞士HAEFELY(哈弗莱) FRA 5311频率响应分析仪配套Windows图形界面，内置用于曲线比较的分析模式与自动报告功能，可基于记录的频率响应指纹自动生成测试报告。软件提供适用于单相与三相变压器的测量模板，支持将本次曲线与历史或同源曲线比对，直观呈现绕组频响变化，辅助运维人员快速判断绕组机械状态。测量频率覆盖10赫兹至10兆赫兹，最多2000测点，可完整刻画绕组频响特征。 每次测量约90秒，具体取决于变压器与计算机速度，现场效率高且结果直观可靠。 支持单、三相变压器测试并跨设备比对数据，精准捕捉微小绕组形变保障设备安全。 测量频率范围10Hz至10MHz任意可选，最多2000个测点，缩放比线性或对数间隔。 测量夹具支持扁平或圆形端子，最大直径60毫米，适配不同变压器套管接线需求。

瑞士HAEFELY(哈弗莱) FRA 5311频率响应分析仪配备两个测量通道，分别为信号源与接收器，输入与输出阻抗均为50欧。测量夹具支持扁平或圆形端子，最大夹持直径60毫米，能够适配不同变压器套管的接线需求。设备通过USB 2.0连接外接计算机，配合专用分析软件实现绕组频率响应曲线的采集、比对与自动报告输出。在50欧负载下11峰峰值的高输出电压与大于120分贝动态范围，确保频响曲线细节完整可靠。 支持单、三相变压器测试并跨设备比对数据，精准捕捉微小绕组形变保障设备安全。 测量频率范围10Hz至10MHz任意可选，最多2000个测点，缩放比线性或对数间隔。 测量夹具支持扁平或圆形端子，最大直径60毫米，适配不同变压器套管接线需求。 配备两个测量通道分别为信号源与接收器，输入与输出阻抗均为50Ω保证一致性。

FRA 5311 频率响应分析仪配备两个测量通道，分别为信号源通道与接收器通道，二者输入与输出阻抗均为50Ω，配合专用测量电缆实现激励注入与响应采集的匹配。链接到控制器的接口为USB 2.0，由外接计算机（Windows 7或10）运行图形化软件进行控制与显示。在夹具方面，设备提供扁平端子与圆形端子两种测量夹具，可夹持最大直径60毫米的接线柱，适配变压器套管引线的多种接线形式。测量本体尺寸140×170×25毫米、重430克（仅测量装置），整套含电缆与连接袋约7.5千克。HAEFELY FRA 5311 以单一USB接口同时取电与传数，配合正向夹具可快速完成绕组两端接入，使现场接线简洁可靠，降低因接触不良导致的曲线畸变风险。夹具与电缆采用标准化接口，更换与收纳方便，配合附带的连接袋可在多次转场中保持附件完整，有助于提高现场重复测试的一致性。测量完成后数据以专有格式存入计算机，便于后续调用历史模板进行同型号设备的横向对比。
