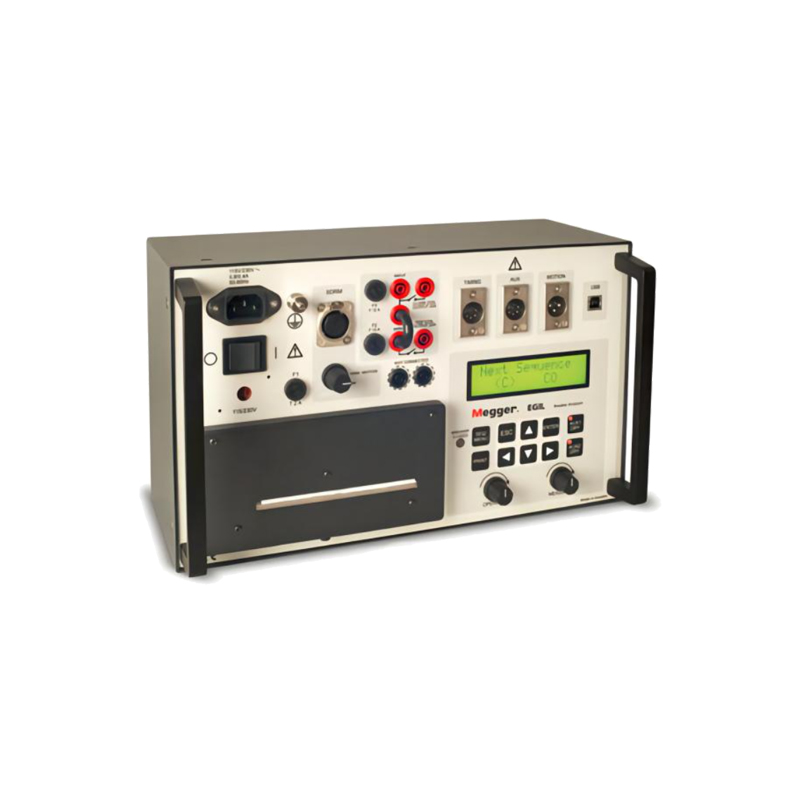

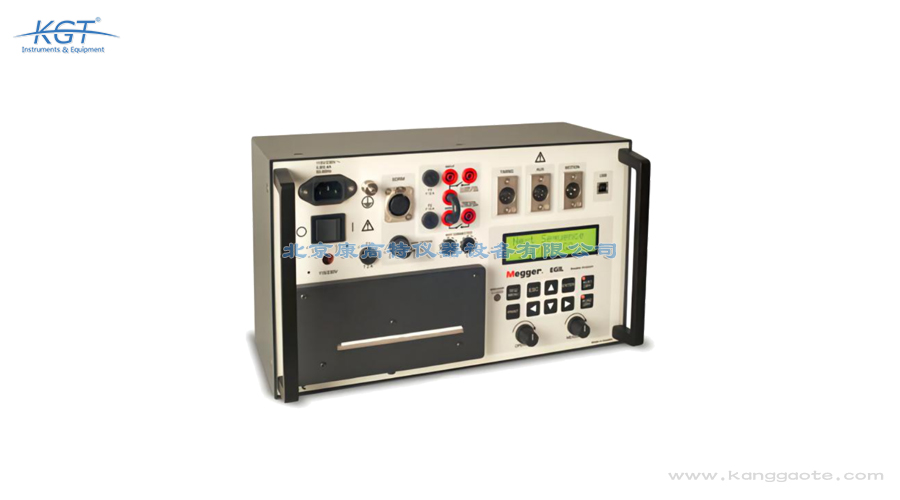

EGIL断路器分析仪优点：
1. 电源电压转换开关，115/230 VAC。
2. SDRM （可选）静态和动态电阻测量。SDRM201附件接口。
3. 内置线圈电流测量。读数显示在自动缩放图上。
4. 定序器用于线圈的信号允许对于彼此不同的线圈脉冲引入延迟。
5. 三个定时通道。主触点和预插入电阻连接都可以在同一通道上定时。 结果以图形和数字方式呈现。
6. 两个电隔离定时频道 可用于干燥或湿式辅助触点的定时。
7. 可选模拟输入通道，用于测量行程（运动）或任何其他模拟电压。
8. USB（可选）接口为PC。 支持与KAABA断路器分析软件的通信。
9. 内置打印机功能自动刻度，114mm（4,5“）宽的纸张可以快速方便地更换。
10. 电隔离插座确保在断路器中或断路器上工作之前安全可靠地断开操作线圈电缆。
11. 断路器状态指示Egil测量断路器的状态（开路或闭合），随后，该定时器将自动设置仪器进行下一个顺序操作。
12.序列按钮（C，O，C-O，O-C或O-C-O）设置，并从测量结果中运行打印。
13. 开关用来设置断路器到所需的状态，而不激活测量通道。
14.菜单驱动程序自动调用默认设置以消除耗时的预设。 与卸载的可选设备相关联的所有菜单行都是隐藏的，以增强简单性。对于基本的EDIL单元，您只需连接多根电缆组并转动MEASURE旋钮。
15.MEASURE旋钮 运行一个断路器操作顺序，测量和记录结果。
16.使用AUX 1和2按钮对于辅助触点定时的时间通道。 可以选择接触感应或电压检测。
EGIL断路器分析仪应用：
•EGIL主要用于在中等电压下测试高压断路器。 但是，由于时间通道没有电隔离，因此每相不能有多于一个断路。 记录主触点，预插入电阻触点和辅助触点的接触时间。 也记录线圈电流。
•除了实际测量值之外，根据IEC标准的几个参数被计算并显示在报告中，例如。 关闭和开放时间，阶段之间的差异，过度运行，CO和OC时间（和其他）。
EGIL应用实例
重要：使用仪器之前，请阅读使用说明书。
1.使用附带的地面电缆接地EGIL。确保断路器在两侧都是闭合的并接地。
2.将主接触电缆组件连接到EGIL和断路器。
3.将辅助触点电缆组件连接到操作机构上的a-和b-触点。
4.将EGIL定序器连接到接近和跳闸线圈和辅助电压。
5.拆下断路器一侧的接地连接。
6.您现在可以继续进行测试。只需转动MEASURE旋转开关并读取结果。
|
EGIL订购信息 |
|
|
Item |
Art. No. |
|
EGIL Basic unit |
BM-19090 |
|
Incl: Time measurement cables |
GA-00160, GA-00170 |
|
Cable set for sequencer |
GA-00082 |
|
Transport case Egil with analog input channel and USB port |
GD-00190
BM-19093 |
|
Incl: CABA Win |
BL-8206X |
|
Time measurement cables |
GA-00160, GA-00170 |
|
Cable set for sequencer |
GA-00082 |
|
Transducer cable XLR-open 1 m (3.2 ft) |
GA-00041
|
|
Transducer cable XLR-XLR 7.5 m (24.6 ft) |
GA-00042
|
|
Transport case Egil with SDRM option and USB port |
GD-00190 BM-19093 |
|
Incl: CABA Win |
BL-8206X |
|
Time measurement cables |
GA-00160, GA-00170 |
|
Cable set for sequencer |
GA-00082 |
|
Transducer cable XLR-open 1 m (3.2 ft) |
GA-00041 |
|
Transducer cable XLR-XLR 7.5 m (24.6 ft) |
GA-00042 |
|
Transport case Egil with SDRM option and USB port |
GD-00190 BM-19095 |
|
Incl: CABA Win |
BL-8206X |
|
Time measurement cables |
GA-00160, GA-00170 |
|
Cable set for sequencer |
GA-00082 |
|
Transducer cable XLR-open 1 m (3.2 ft) |
GA-00041 |
|
Transducer cable XLR-XLR 7.5 m (24.6 ft) |
GA-00042 |
|
Transport case
Upgrade Upgrade of EGIL can be done, please contact your nearest distributor for part number and price. Optional accessories CABA Win Circuit breaker analysis software Incl. USB cable |
GD-00190
BL-8206X |
|
SDRM201 |
CG-90250 |
|
Extension cables for SDRM201 10 m (33 ft) extension |
GA-12810 |
|
7.5 m (24.6 ft) extension |
GA-12815 |
|
Transducers – Linear TLH 500 |
XB-30020 |
|
LWG 225 |
XB-30117 |
|
TS 150 |
XB-30030 |
|
TS 25 |
XB-30033 |
|
Transducers – Rotary Novotechnic IP6501 |
XB-31010 |
|
Flex coupling for IP6501 |
XB-39030 |
|
Transducer mounting kits Universal kits Rotary transducer mounting kit For transducers XB-31010 and XB-39130 |
XB-51010 |
|
Universal transducer mounting kit for linear and rotary transducers |
XB-51020 |
|
Ready-to-use-kits – Rotary Incl. transducer XB-31010, mounting kit XB-51010 |
XB-71010 |
|
Transducer mounting accessories Universal support |
XB-39029 |
|
Switch magnetic base |
XB-39013 |
|
Cables Cable reel 20 m (65.5 ft), 4 mm stackable safety plugs Black |
GA-00840 |
|
Red |
GA-00842 |
|
Yellow |
GA-00844 |
|
Green |
GA-00845 |
|
Blue |
GA-00846 |
|
Cable sets The cable sets consist of 8 cables with clamps and 4 mm stackable safety plugs 8 x 5 m, (16.4 ft) |
GA-00231 |
|
8 x 10 m, (32.8 ft) |
GA-00241 |
|
8 x 15 m, (49.2 ft) |
GA-00251 |
|
Extension cables, XLR female to male For analog input, 10 m (32.8 ft) |
GA-01005 |
|
For time measurement of main contacts, 10 m (32.8 ft) |
GA-00150 |
|
Open analog cable For customized analog transducer connection |
GA-01000 |
|
XLR to 4 mm safety plugs For customized analog transducer connection |
GA-00040 |
|
Other VD401 Voltage pider, ratio 400/1 (for TM1600 and EGIL with analog channel) |
BL-90070 |
|
Thermopaper, 114 mm, 30 m |
GC-00030 |
|
Cable organizer, Hook and loop fastener, 10 pcs |
AA-00100 |
| EGIL断路器测试仪规格 | |
| 产品规格 | 规格在额定输入电压和环境温度为+ 25°C（77°F）时有效。规格如有更改，恕不另行通知。 |
| 环境 | |
| 应用领域 | 该仪器适用于中压变电站和工业环境。 |
| 温度 |
操作 0°C to +50°C (32°F to +122°F) 储存 -40°C to +70°C (-40°F to +158°F) 湿度 5% – 95% RH, non-condensing |
| CE 标志 |
EMC 2004/108/EC LVD 2006/95/EC |
| 一般电源电压 | 115 / 230 V AC (switchable), 50 / 60 Hz |
| 功耗 | 100 VA (max) |
| 储存 |
仪器 360 x 210 x 190 mm (14.2” x 8.3” x 7.5”) 运输箱 420 x 300 x 230 mm (16.5” x 11.8” x 9.0”) |
| 重量 | 6.3 kg (14 lbs). 10 kg (22 lbs) with ac-cessories and transport case |
| 显示 | LCD |
| 可用语言 | English, German, French, Spanish,Swedish |
| 测量部分 | |
| 时间测量 |
|
| 测量时间 | 1 to 100 s |
| 解析度 | 0.1 to 10 ms |
| 频道数量 | 3 with common ground |
| 时基不准确状态阈值 | 0.05% of the reading ± resolution |
| 关闭 | < 10 Ω ±20% |
| 电阻 | 10 Ω ±20% to 3 kΩ ±20% |
| 打开 | > 3 kΩ ±20% |
| 开路电压短路电流 | 24 V ±20% |
| AUX 1 ＆2 | 100 mA ±20% |
| 通道数接触感应（干） | 2, galvanically isolated |
| 状态阈值 |
|
| 关闭 | < 600 Ω ±30% |
| 打开 | > 600 Ω ±30% |
| 开路电压 | 20 V ±20% DC |
| 短路电流 | 25 mA ±20% |
| 电压检测（湿） | |
| Status thresholds | |
| 打开指示 | < 8 V (polarity insensitive) |
| 关闭指示 | > 13 V (polarity insensitive) |
| 工作电压 | 250 V AC / DC |
| 当前测量 |
|
| 范围 | ±25 A per channel |
| 解析度 | 25 mA |
| 准确度 | 1% of the reading ±100 mA |
| 工作电压 | 250 V AC / DC |
| 断路器操作 | |
| 序列 | C, O, C-O, O-C, O-C-O |
| 连续电流 | 5 A |
| 最大电流 | 25 A在300 ms内，休息时间1 min |
| 联系功能 | 两个独立的控制功能 |
| 接触特性 | 非弹跳，关闭时间最大为0.1ms |
| 使用/中断容量 | 25 A，每个触点功能250 V（交流或直流） |
| 开始断路器操作 | 通过旋转开关 |
| 脉冲长度 | 可以10 ms为单位进行调整 |
| 脉冲延时 | 可以10 ms为单位进行调整 |
| 工作电压 | 250 V AC / DC |
| 运动（可选） | |
| 通道数 | 1 independent |
| 最大电缆长度 | 10 m (33 ft) |
| 输入 |
|
| 范围 | -4 V to +4 V |
| 分辨率 | 2 mV |
| 不确定度 | 1% of the measurement range |
| 传感器电阻 | 1 kΩ to 5 kΩ |
| 输入阻抗 | 150 kΩ |
| 输出 |
|
| 开路电压 | 4,095 V ±4 mV |
| 短路电流 | 115 mA |
| 打印 | |
| 打印输出类型 | 图形和数字 |
| 打印机 | 具有固定打印头的热敏打印机 |
| 图形分辨率 | 8点/毫米 - 203 dpi |
| 纸张宽度 | 114毫米（4.5“） |
