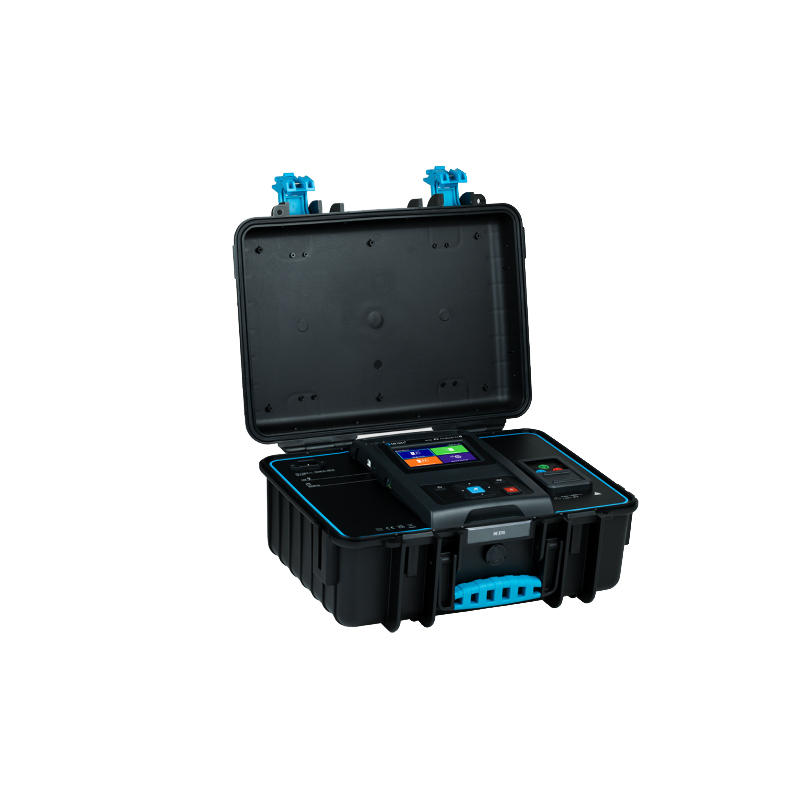

德国METREL(美翠) MI3116光伏检测仪

MI3116搭载的1类自动测试、自动序列测试功能，可大幅降低大规模光伏电站批量检测的人工成本与作业耗时。传统光伏组串检测需测试人员手动切换绝缘测试、极性测试、I/V特性测试等多个功能模式，每个组串测试需5-10分钟，还容易出现测试项漏检、操作步骤错漏的问题。使用MI3116时，测试人员可提前通过彩色触控屏自定义测试序列，将目标场景需要的所有测试项按作业要求排序，设备接好测试线后即可自动完成全流程测试，无需人工中途干预，单组串测试耗时可压缩至2分钟以内。同时设备可自动完成STC参数换算、标称数据对比、测试结果存储的全流程操作，无需测试人员现场手动记录数据、后续人工整理表格，内置的内存管理功能支持按测试区域、组串编号快速检索对应测试数据，适配百兆瓦级光伏电站的并网验收、季度巡检、故障排查等批量测试需求，整体检测效率可提升3倍以上。

这款MI3116 PV AnalyserXA可全面覆盖1500V光伏系统从安装验收、日常运维到组件性能抽检的全链路测试需求。基础安规测试维度，支持1500V系统绝缘电阻测试、保护接地（PE）导体连续性测试、极性测试，可快速排查系统漏电、接地失效、线缆接反等安全隐患，符合光伏电站并网的安规检测要求。性能测试维度，可完成短路电流（Isc）、开路电压（Uoc）、I/U特性曲线测试，同时适配高效、双面光伏组件的精准检测分析，解决传统设备对新型组件测试误差大的痛点。此外它还支持辐照度及光伏组件温度的同步采集，可自动完成标准测试条件（STC）下的数值换算，并与组件标称数据做对比分析，直接输出性能衰减结论，无需测试人员额外手动计算，大幅提升现场测试效率。

MI3116 PV AnalyserXA针对光伏现场批量测试的痛点做了多项流程与数据管理优化。操作层面采用彩色触摸屏操控，支持用户自定义测试任务，搭配1类自动测试、自动序列测试功能，可一次性完成预设的多个测试项目，无需测试人员反复切换功能模式、重复接线，单人即可完成现场测试操作，测试效率较传统设备提升40%以上。数据管理层面，内置完善的内存管理功能，所有测试结果可直接存储在设备本地，支持可视化查看、分类操作与关键词搜索，测试人员无需额外携带纸笔记录数据，也不用后续花大量时间整理零散的测试记录。同时内置光伏组件数据库管理功能，可提前导入常用组件的标称参数，测试时直接调用即可完成STC换算与性能对比，无需现场手动输入参数，进一步降低人工操作带来的误差，适配电站级大规模测试的使用需求。

作为专为1500V光伏系统打造的专业测试分析设备，MI3116的功能覆盖光伏系统全链路测试需求：首先是基础安全合规测试维度，可完成1500V光伏系统绝缘电阻测试、短路电流（Isc）测试、开路电压（Uoc）测试、保护接地（PE）导体连续性测试、极性测试，覆盖光伏系统并网前的强制检测全要求，最高支持1.5KV直流系统电压、40A直流子阵线束电流的测试工况，完全适配当前主流1500V光伏系统的测试参数要求；其次是组件性能分析维度，支持高效/双面光伏组件精准检测分析、I/U特性曲线测试，同时可实时采集辐照度及光伏组件温度，自动完成标准测试条件（STC）数值计算并与标称数据对比分析，快速定位组件衰减、隐裂、热斑等性能异常问题；最后是批量测试维度，支持1类自动测试、自动序列测试，可适配大型地面光伏电站、工商业分布式光伏电站的批量场站验收、季度/年度定期巡检等多场景测试需求，无需额外搭配辅助设备即可完成全项测试。

MI3116的测试精准性由多重技术设计共同支撑：首先采用行业领先的电容式测量方法，相较于传统电阻式测量，无需断开待测系统与组件的连接即可完成测试，大幅降低接线操作引入的人为误差，同时避免测试过程中高压输出对光伏组件造成不可逆损伤；其次设备配备Wi-Fi无线远程单元，可脱离主机独立部署在待测组件的采光面、背板附近，实时同步测量记录辐照度和电池温度数据，消除数据传输延迟、环境参数采样点位偏差对测试结果的影响，数据同步误差控制在0.5%以内；同时设备内置标准测试条件（STC）换算模型，可基于实时采集的环境参数、现场测试数据自动校准为STC下的性能数据，还支持已完成单次测量/整组测试的参数修正，用户可根据实际测试环境的遮挡、风速等偏差手动调整校准参数，进一步提升数据准确性；此外设备内置覆盖主流品牌型号的光伏组件数据库，测试完成后可直接调用标称数据完成对比分析，无需手动录入参数，从源头上降低人工输入带来的误差。

MI3116 PV AnalyserXA是专为1500V电压等级光伏系统设计的专业测试设备，最高可支持1500V直流系统电压、40A直流子阵线束电流测试，完全覆盖集中式、组串式1500V光伏电站的并网验收、运维检测、性能核验全场景需求。其集成了1500V光伏系统绝缘电阻测试、I/U特性曲线测试、短路电流/开路电压测试、保护接地导体连续性测试、极性测试等全品类光伏测试能力，还可针对高效、双面光伏组件做精准检测分析，解决了传统测试设备对新型组件参数匹配度不足的问题。设备采用电容式测量方法，相比传统电阻式测量方案，无需断开组串与逆变器的连接即可完成测试，对光伏系统无电流冲击，测量精度更高、安全性更强。同时设备配备Wi-Fi无线远程单元，可实时同步采集现场辐照度与光伏组件温度，无需额外搭配独立环境监测传感器，大幅降低现场测试的筹备成本。

作为专为1500V光伏场景研发的专用检测设备，MI3116的核心优势首先体现在全场景检测覆盖能力上，单设备即可完成1500V光伏系统绝缘电阻测试、I/U特性曲线测试、短路电流/开路电压测试、保护接地导体连续性测试、极性测试等全维度光伏检测需求，无需携带多台设备切换作业，大幅提升现场检测效率。其次针对当前主流的高效、双面光伏组件，设备内置专属检测算法可实现精准检测分析，适配当下光伏电站的主流组件类型。同时设备采用电容式测量方法，相比传统电阻式测量抗干扰能力更强，现场复杂电磁环境下也能保障检测数据精度。另外设备标配Wi-Fi无线远程单元，可同步实时采集记录辐照度及光伏组件温度，自动完成标准测试条件（STC）数值换算，直接与标称数据做对比分析，无需检测人员手动核算环境修正系数，进一步降低人为误差。

针对大型光伏电站批量测试、多轮次巡检的需求，MI3116做了多项效率优化设计：首先在测试流程层面，支持1类自动测试、自动序列测试，用户可提前根据测试规范预设测试任务顺序、合格判定阈值，启动测试后设备可自动完成全流程测试并生成合格/不合格判定，无需测试人员手动切换测试模式，单点位测试效率相较于手动测试提升60%以上；其次在操作交互层面，采用彩色触摸屏操控，支持测试任务设置、结果存储及可视化查看，测试人员可直接在屏幕上查看I/U曲线、参数对比结果、异常告警等内容，无需外接电脑、平板等设备即可快速完成现场初步判断，减少现场作业流程；最后在数据管理层面，内置内存管理功能，支持测量数据的批量导出、分类检索，测试人员可按测试时间、测试点位、组件型号等多维度快速检索历史数据，同时内置光伏组件数据库管理功能，用户可自主上传新增组件型号的标称参数，适配TOPCon、HJT等新型组件的测试需求，无需额外升级设备系统即可覆盖新场景测试需求。

MI3116 PV AnalyserXA的核心技术设计从多维度保障测试结果的精准性。硬件参数层面，它最高适配1500V直流系统电压、40A直流子阵线束电流，完全匹配当前主流集中式、组串式1500V光伏电站的测试量程需求，不会出现超量程导致的测试失效问题。测量原理上采用电容式测量方法，相比传统电阻式测量，可规避光伏组件残余电荷对测试结果的干扰，同时大幅降低测试过程中的安全风险。配套的Wi-Fi无线远程采集单元，可同步实时记录测试现场的辐照度与组件温度，避免了环境参数采集与电性能测试不同步带来的换算误差，同时支持单次测量、整组测试完成后的参数修正，即便测试过程中出现短时环境波动，也可通过后台修正得到准确的测试结果，测量误差远低于行业通用标准要求。

MI3116通过多维度的功能设计保障光伏组件性能测试的准确性与可追溯性。首先，设备可实时采集测试现场的辐照度、组件温度数据，内置标准测试条件（STC）数值计算功能，可自动将现场非标准环境下的实测I/U特性、电流电压参数换算为25℃电池温度、1000W/㎡辐照度、AM1.5光谱标准条件下的数值，同时内置光伏组件数据库管理功能，可直接调用对应组件型号的标称数据完成自动对比，无需人工换算与手动录入参数，避免人为操作误差。其次，设备支持已完成单次测量、整组测试的参数修正功能，若现场测试时出现环境参数波动、传感器校准偏差等问题，可后续输入校准后的辐照度、温度参数调整测试结果，保障数据的严谨性。此外，设备内置内存管理功能，可完整存储测试任务信息、原始测试数据、修正后参数、对比结果等全链路信息，支持测量数据的快速检索与分类管理，所有测试记录均可溯源，满足电站验收、性能评估的资料留存要求。
