德国美翠METREL MI3200 10KV大功率（5mA）高压兆欧表

MI3200 10KV高压兆欧表在设计与测试方面符合多项国际电气安全标准。其工具类标准涵盖EN61557-2、EN61326、EN61010-1以及EN61010-31，确保低压电气设备的测量、控制与实验室应用安全。应用范围方面满足EN60345、EN61010以及IEEE43:2000等规范要求，其中IEEE43是旋转电机绝缘测试的重要参考。设备采用双重绝缘保护类别，过电压类别达到CAT IV六百伏，污染等级为二级，防护等级IP44，这些设计使其能够在复杂的工业现场安全使用。仪器工作温度范围为〇至四十摄氏度，最大湿度可达百分之九十五且无冷凝，额定温度区间为十至三十摄氏度。上述安全与防护指标共同降低了操作人员触电与设备误判的风险，符合专业电气检测对安全与可靠性的严格要求，保障现场作业规范有序。遵循上述国际规范制造的仪表，在计量溯源与第三方检定方面更具优势，便于实验室检测数据与现场测量结果的相互比对和互认，也有利于企业质量管理体系的规范运行。

MI3200 10KV高压兆欧表主要面向大型超高压电气设备的绝缘预防性试验。它适用于大型发电机、高压大型变压器、长距离高压电力电缆以及高压成套开关设备的绝缘检测，可用于运维单位的例行巡检、设备老化状态判定与绝缘故障排查分析。在生产装配线上，该仪表可对成品进行定期测试与出厂验证。对于旋转式机器如发电机与电动机，或各类高压电缆的绝缘测试，它同样胜任。其应用范围参照EN60345、EN61010以及IEEE43:2000等规范，覆盖电网、电厂及其他工业领域。由于仪器具备CAT IV六百伏防护等级且结构坚固，能够在电厂、电网变电站以及高压电气制造车间等工业环境中稳定工作，帮助用户及时发现绝缘劣化趋势并采取相应维护措施，降低突发故障风险，延长设备服役寿命。对于投运年限较长的老旧电气设备，定期开展此类绝缘检测有助于提前发现潜在缺陷，避免突发性绝缘击穿所引发的停电事故与设备损毁，是保障电网安全运行的重要手段之一。

操作MI3200 10KV高压兆欧表必须严格遵守安全规范。测试前务必确认被试设备已断电、放电并挂接地保护，严禁在带电状态下接线。高压输出端在测量与放电完成前存在危险电位，人员不得触碰端子与导线裸露部分。仪器工作温度应保持在〇至四十摄氏度，相对湿度不超过百分之九十五且无冷凝，额定温度区间建议为十至三十摄氏度，额定湿度为百分之四十至六十。电池为六节一点二伏镍氢电池，采用D型尺寸，外接电源支持九十至二百六十伏交流、四十五至六十五赫兹。存放时温度不得超出零下二十至零上七十摄氏度。防护等级为IP44，污染等级二级，若现场湿度过高或存在导电粉尘，应采取防护以避免误读与安全隐患，确保人身与设备安全，防止意外触电事故发生。完善的个人安全防护与可靠的接地措施，再结合仪表自身的安全设计，是每一次高压绝缘试验能够顺利实施的前提条件，相关规程与操作步骤必须被严格执行和落实。

MI3200 10KV高压兆欧表通过多项指标辅助绝缘状态判定。核心的绝缘电阻值应在合格阈值之上，一般参照设备规程或出厂值进行比较，同时利用极化指数与介质吸收比评估绝缘的吸收特性。极化指数范围为〇至九十九点九，介质吸收比与介质放电测试范围同样为〇至九十九点九，数值偏低往往提示受潮或老化。仪器支持最大与最小极限值自动比较，并以可视及声音报警提示超限，条形图显示覆盖〇至一太欧便于观察趋势。测试结束后仪器自动放电并保存带日期时间的结果，非易失性存储器最多可保存一千组记录，运维人员可结合历史数据趋势判断绝缘是否劣化，对低于标准或吸收比异常的被测对象安排进一步检查与处理，制定合理检修计划。将本次测量结果与历史数据及出厂基准进行纵向对比，往往比单一阈值更具诊断价值，能够帮助运维人员更早识别出缓慢发展的绝缘劣化趋势并采取相应对策。

在METREL兆欧表系列中，MI3200 10KV与MI2076 5KV以及MI3215属于不同定位的产品。MI3200的最大特点是输出高达一万伏的直流试验电压与五毫安短路电流，绝缘电阻测量上限达到十太欧，测试电压在五百伏至一万伏间以二十五伏步进，适合超高压大型设备绝缘测试；而MI2076输出为五千伏，适用于中高压场景。与低压兆欧表MI2123相比，MI3200的电压等级与功率明显更高，MI2123侧重等电位连接测试。选型时应依据被测设备的最高工作电压、所需测试电压档位以及绝缘电阻量程来决定。若现场以发电机、主变压器等大型设备为主，优先选用MI3200；若仅为低压配电回路的等电位连接测试，则低压机型更为轻便经济，也更易于在现场携带操作，提升日常检测效率。合理的机型匹配既能保证测试精度，也能减轻现场人员的搬运与操作负担，因此在编制绝缘检测方案时，应充分结合被试设备的最高工作电压、现场环境条件以及日常维护频次。

MI3200 10KV高压兆欧表针对工业现场复杂的电磁环境设计了高抗干扰能力。其测量系统采用隔离的高压结构与数字信号处理，有效抑制外部电场与感应电压的干扰。在强电磁环境或邻近带电设备附近测量时，可通过绿色guard保护导线泄放表面泄漏电流，减少沿绝缘表面的干扰分流对读数的影响。设备符合EN61326电磁兼容标准，配合双重绝缘与CAT IV六百伏防护等级，能够在变电站、发电厂等强干扰场所稳定工作。仪器本身标注具有高抗干扰特性，自动校准机制可补偿长期漂移，条形图与数字双重显示便于操作人员识别异常波动，从而在噪声背景下获得可靠的绝缘电阻测量值，保障绝缘评估的准确性与一致性，避免误判导致的维护偏差。在临近带电母线的强电场环境中，正确的接线方式配合保护导线的合理使用，可以使测量值更贴近真实绝缘状态，从而显著提升绝缘判定的可信度与现场决策的准确性。

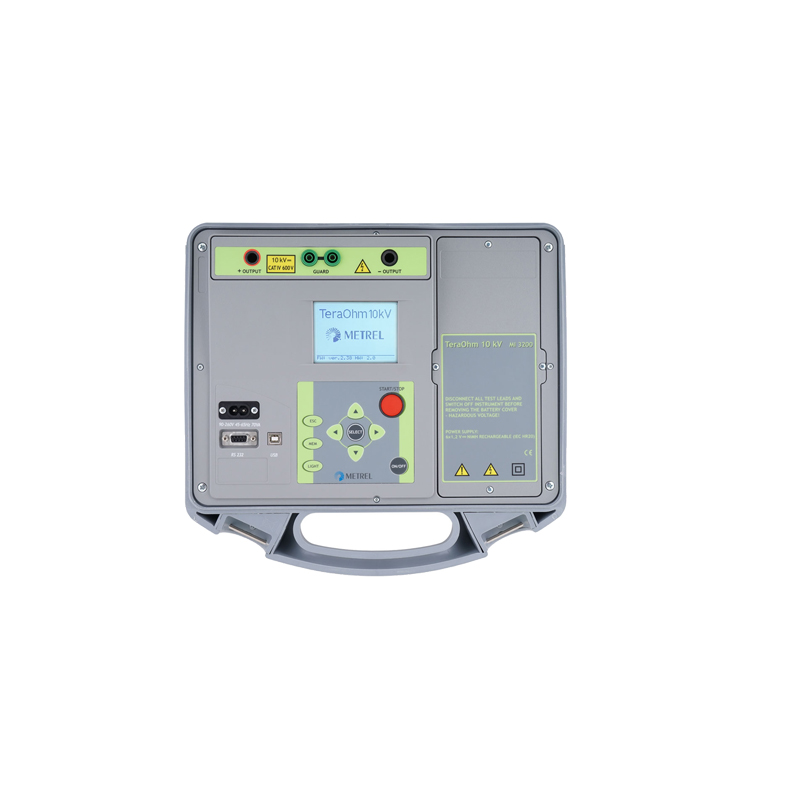

MI3200 10KV大功率高压兆欧表是德国美翠METREL推出的一款将绝缘电阻测试与高压测试功能合二为一的便携式仪表。它归属于绝缘电阻测试仪类别，专门为大型超高压电气设备的绝缘预防性试验而设计。仪器内部采用隔离的高压输出结构，配合用户友好的个人计算机配套软件，可通过RS232或USB通信端口与电脑进行数据交互。其绝缘电阻测量上限可达十太欧级别，直流试验电压在五百伏至一万伏之间按每档二十五伏步进调节，短路电流达到五毫安，能够对被测对象施加稳定可靠的高压信号。设备具备自动校准与容性负载自动放电功能，并拥有高抗干扰能力，防护等级满足CAT IV六百伏要求。它采用带背光矩阵式液晶屏显示数字与条形图结果，非易失性存储器可保存一千组带日期时间的测量数据。整机尺寸为三十六乘十六乘三十三厘米，含电池重量五点五千克，结构坚固耐用，适合在发电、供电以及高压电气制造等工业现场长期开展绝缘检测工作。在日常的变电检修与出厂试验环节，这款仪表凭借稳定的高压输出能力与人性化的软件交互，能够显著减少现场人工记录工作量，让绝缘数据管理更加规范有序，也便于建立长期可追溯的电子档案。

MI3200 10KV高压兆欧表的测量原理建立在直流高压法基础之上。仪器内部的高压电源产生可调的直流试验电压，从被测绝缘体两端施加后，依据欧姆定律测算流过的微弱泄漏电流，从而换算出绝缘电阻数值。其测试电压在五百伏至一万伏之间按二十五伏一档连续可调，配合五毫安短路电流确保对容性负载有足够驱动能力。测量系统具备自动校准功能，保障长期使用的准确度。测试结束后，设备会对容性负载执行自动放电，避免残余电荷造成危险。仪器的测量范围覆盖绝缘电阻〇点〇一兆欧至十太欧、泄漏电流零至五毫安、交直流电压零至六百伏、电容零至五十毫法。它还能计算极化指数、介质吸收比与介质放电测试，三者范围均为〇至九十九点九，并以〇至一太欧的条形图直观呈现。耐压测试电压覆盖五百伏至一万伏，整机可由七点二伏镍氢电池或九十至二百六十伏交流外接电源供电，整套流程由内部数字处理单元完成并实时显示结果。得益于数字处理单元对微弱泄漏电流的精确采集，仪表即便面对长电缆与大容量容性负载，也能保持读数平稳，从而为后续的绝缘趋势分析提供扎实可靠的数据基础与判断依据。

MI3200 10KV高压兆欧表在发电与电网行业具有广泛应用。火力、水力及新能源发电厂利用它对发电机定子与转子绕组、厂用变压器以及高压电缆开展交接与预防性试验。电网公司运维单位在变电站对主变压器、开关柜与输电线路开展绝缘巡检，及时发现绝缘缺陷。高压电气制造企业将其用于产品出厂前的绝缘验证。铁路、石化、冶金等大型工矿企业也借助该仪表进行电机与电缆的定期维护，具体应用涵盖旋转式机器、生产装配线定期测试以及绝缘故障处理分析。凭借一万伏输出与五毫安短路电流，以及CAT IV防护与一千组数据存储能力，它能够支撑各类高压场景下的绝缘状态评估、老化判定与故障排查工作，提升运维效率与供电可靠性，降低非计划停运概率。随着智能电网与状态检修理念的普及，具备大容量存储与计算机接口的绝缘测试设备，正逐步成为运维单位标准化配置的重要一环，推动检测工作向数字化方向转型。

使用MI3200 10KV高压兆欧表开展测试时，首先应确认被测设备已完全停电并可靠接地放电，断开与其他回路的连接。将十千伏屏蔽测试导线按红黑两色接入对应端子，绿色guard保护导线长二米用于消除表面泄漏影响，并配合绿色鳄鱼夹固定。开启仪器后选择所需的直流试验电压档位，范围在五百伏至一万伏之间以二十五伏步进。启动测量，设备自动输出高压并读取绝缘电阻、极化指数与吸收比等参数，结果以数字与条形图形式显示在带背光矩阵式液晶屏上，屏幕分辨率为一百六十乘一百一十六。仪器支持最大与最小极限值自动比较，并以可视及声音报警提示是否超限。测试完成后自动对容性负载放电，数据经RS232或USB端口上传至个人计算机配套软件，由非易失存储器最多保存一千组带时间戳的结果供后续分析归档。规范的操作步骤配合自动放电与数据归档功能，使整个高压测试过程更加安全高效，同时有效降低了因人为疏忽而导致的高压触电风险，提升了现场作业的整体可控性。
