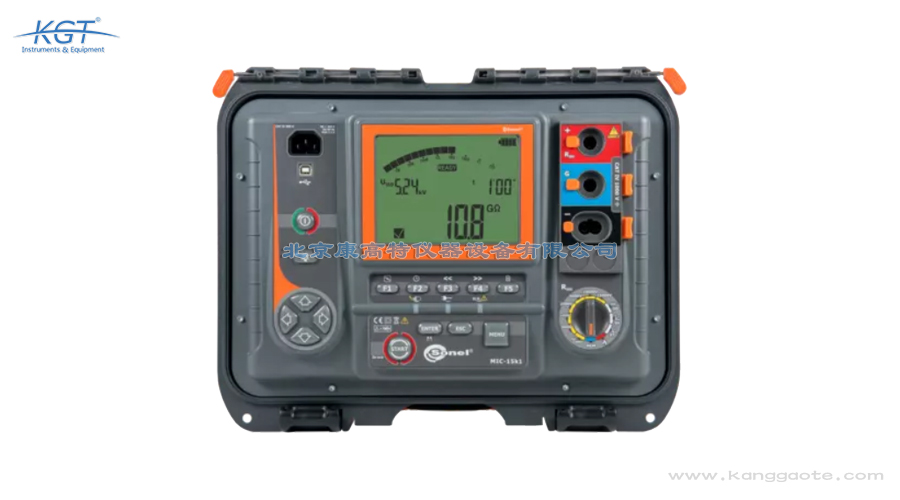

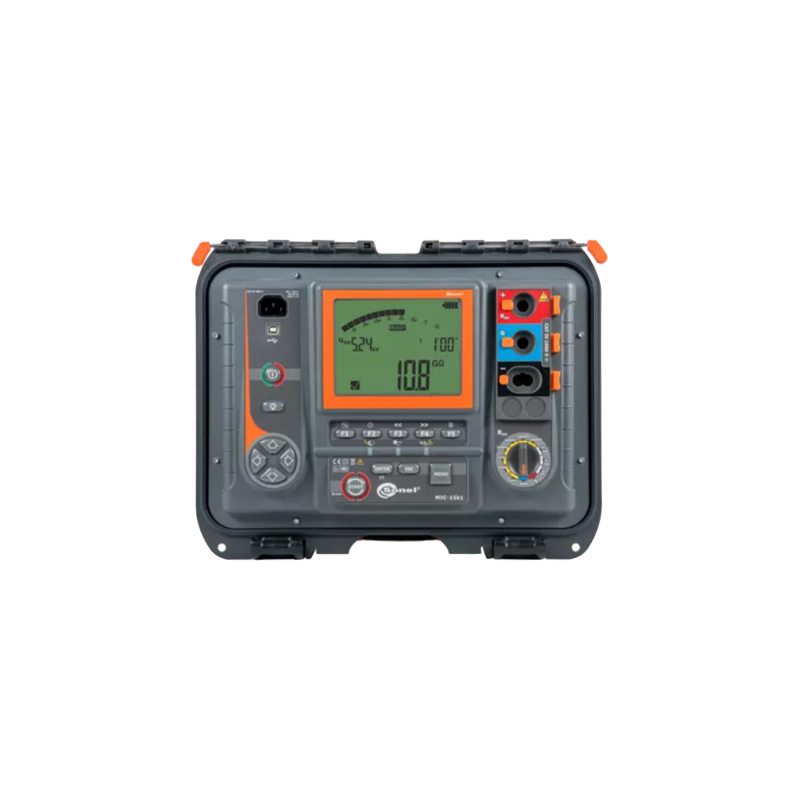

Sonel MIC-15K1 绝缘电阻计专为测量电力工程对象的绝缘电阻而设计，包括单芯和多芯电缆、变压器、电动机和发电机、电容器、断路器和其他发电站设备。它特别推荐用于电磁干扰非常高的区域进行测量，例如电压为 1200 kV AC 或 500 kV DC 的变电站。由于测量电压为 15 kV（符合 ANSI/NETA ATS-2009 TABLE 100.1 标准的指导原则），该仪表可用于标称电压高于 34.5 kV 的对象。
MIC-15k1 是一款极其现代、符合人体工程学且操作直观的设备。它甚至可以满足*的测量工程师在*的条件下，在干扰较大的情况下，其他仪表将无用武之地。
应用
MIC-15k1电表用于测量电力物体的绝缘电阻，即：
单芯和多芯电缆，
变压器，
电动机和发电机，
发电站安装的电容器、开关等设备。
特别推荐在电磁干扰非常高的区域进行测量，例如交流电压为 1200 kV和直流电压为 800 kV 的变电站。由于测量电压为 15 kV（符合 ANSI / NETA ATS-2009 TABLES 100.1），该仪表可用于测量标称电压高于 34.5 kV 的物体。
设备功能
高效高压逆变器，测试电压为15 kV，电流高达 10 mA，适用于测量高达 40 TΩ 的绝缘电阻。实现这样的结果使这些仪表成为*的设备。使用“GUARD”线进行的三线电阻测量可消除由污染绝缘层引起的表面漏电流，从而提高获得结果的可靠性。
该仪表指示介质吸收比DAR、极化指数PI和介质放电DD的值。
该设备允许用户通过逐步（SV - 阶跃电压）或平稳（斜坡测试 - RT）施加测试电压来评估绝缘状况。
SV 方法确保状况良好的电介质无论施加的电压如何都能提供相同的结果。
RT 方法可以确定绝缘材料的特性。仪表平稳地增加测量电压，而不会使物体暴露于所谓的电应力。它记录绝缘发生电击穿的时间和电压值。
内置数字滤波器，平均时间为 10、30、60、100、200 秒，保证在强电磁干扰区域获得稳定的测量结果
烧毁
一个非常有用的解决方案是允许烧毁损坏物体的功能。如果是裸露的电缆，它能够目视识别故障位置。如果是屏蔽电缆，该方法允许从损坏位置产生地震声波。在特殊条件下，会周期性出现高能放电。通过使用检波器，可以*地查明发生此类放电的位置。烧毁功能还允许在反射测量法的支持下定位瞬态故障（例如，仅在降雨期间出现），如果发生短路（屏蔽或回线）到地面 - 应用测量电压降的方法（A 型框架）。
自动保存测量结果
设备自动保存测量结果。自动保存点的数量取决于主存储器中保存的数据量。
数据分析
Sonel MIC Mobile移动应用程序允许在测量过程中观察结果。该应用程序可以生成各种配置的实时图表。这允许在测试期间评估对象的状况。
远程启动和停止测量的选项特别有用。有了它，当用户遇到恶劣的天气条件时，可以远程进行测试，例如从不同的房间或车内进行。使用手机 GPS，可以*确定测量地点。
借助移动应用程序和Sonel Reader软件，用户可以存储以前的测量数据，并将其与从仪表的大量内存传输的当前结果进行比较。该解决方案允许编写测量报告、跟踪绝缘退化的进展并规划改造工程。
测量范围符合 IEC 61557-2
UN = 15 000 V：50 kΩ…40.0 TΩ
| 直流升压(SV)模式绝缘测量 UISO | 范围 | 分辨率 | 准确度 |
|---|---|---|---|
| 5 kV | 0…999 kΩ | 1 kΩ | ±（3% MV + 10 字） |
| 5 kV | 1.00…9.99 MΩ | 0.01 MΩ | ±（3% MV + 10 字） |
| 5 kV | 10.0…99.9 MΩ | 0.1 MΩ | ±（3% MV + 10 字） |
| 5 kV | 100…999 MΩ | 1 MΩ | ±（3% MV + 10 字） |
| 5 kV | 1.00…9.99 GΩ | 0.01 GΩ | ±（3% MV + 10 字） |
| 5 kV | 10.0…99.9 GΩ | 0.1 GΩ | ±（3% MV + 10 字） |
| 5 kV | 100…999 GΩ | 1 GΩ | ±（3.5% MV + 10 字） |
| 5 kV | 1.00…9.99 TΩ | 0.01 TΩ | ±（7.5% MV + 10 字） |
| ≥10 kV | 10.0…20.0 TΩ | 0.1 TΩ | ±（12.5% MV + 10 字） |
| ≥15 kV | 10.0…40.0 TΩ | 0.1 TΩ | ±（12.5% MV + 10 字） |
MV — 测量值
测量电阻的范围取决于测试电压
| 电压 UISO | 测量上限 |
|---|---|
| 50 V | 200 GΩ |
| 100 V | 400 GΩ |
| 250 V | 1.00 TΩ |
| 500 V | 2.00 TΩ |
| 1000 V | 4.00 TΩ |
| 2500 V | 10.0 TΩ |
| 5000 V | 20.0 TΩ |
| 10 000 V | 40.0 TΩ |
| 15 000 V | 40.0 TΩ |
电容测量
| 范围 | 分辨率 | 准确度 |
|---|---|---|
| 0…999 nF | 1 nF | ±（5% MV + 5 字） |
| 1.00…49.99 μF | 0.01 μF | ±（5% MV + 5 字） |
在电力运维、工业制造、市政运维等领域，绝
不少从事电力运维的朋友*都在问两个核心
在新型电力系统迈向数字化与智能化的征程中
很多工业企业运维团队在日常线路巡检中，经
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪的RT斜坡测试功能是指测试电压可随时间平稳上升的检测模式，该模式下可实时监测被测对象的电流变化，精准捕捉局部放电信号，配合设备自带的局部放电指示器PDI，可快速定位绝缘缺陷的大致位置。该功能可用于电缆、变压器等设备的隐性绝缘缺陷排查，避免常规恒压测试无法发现的渐进式绝缘故障漏检。作业时可根据被测对象的标称电压设置斜坡上升速率与上限电压，全程自动采集数据，无需人工频繁调节参数，可大幅提升复杂绝缘缺陷的检测效率。
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪的击穿电压指示功能，可在升压测试过程中实时监测绝缘状态，当被测对象发生击穿时自动记录当前施加的电压数值，可用于测试被测对象的电气耐久性。该功能适用于高压电缆、变压器绕组、绝缘子等设备的绝缘耐受能力测试，可验证设备绝缘是否符合运行工况要求，判断绝缘剩余寿命。测试时可根据被测设备的标称电压设置升压速率，设备会自动停止在击穿点并锁定数值，无需人工全程值守监测，可提升高压绝缘耐久性测试的安全性与数据准确性，符合ANSI/NETA相关测试标准的要求。
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪支持电缆短路故障定位作业，其作业逻辑分为两个环节：首先可通过RT斜坡测试模式对故障电缆施加平稳上升的测试电压，配合局部放电指示器PDI捕捉局部放电信号，确定故障点的大致区间；之后设备可调用绝缘层烧毁功能，依托约150W高效转换器输出的功率，将短路点位置的绝缘层烧穿形成稳定的低阻通路，再配合目视法、反射法、声波探测法等常规电缆故障定位方法，即可精准确定短路点的具体位置。该功能适用于各类单芯、多芯高压电缆的故障排查，可大幅提升电网运维、电力工程现场的故障处置效率。
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪符合ANSI/NETA ATS-2009 TABLE 100.1标准要求，可广泛应用于电力工程、电网运维、发电站运维、高压设备检测等行业领域，适用于标称电压高于34.5kV的电力设备绝缘检测作业。该设备可适配单芯/多芯电缆、变压器、电动机、发电机、电容器、断路器及其他发电站高压设备的检测需求，即使在1200kV交流、800kV直流等高电磁干扰的变电站现场也可稳定作业，能够满足专业测量工程师的复杂绝缘检测作业需求，是高压电力设备绝缘性能筛查、预防性试验的专业检测工具。
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪具备极强的抗电磁干扰能力，可在1200kV交流、800kV直流高压输电线路及变电站附近正常工作，适配高干扰的高压变电站等严苛作业场景。该设备内置多档平均时间可选的数字滤波器，可选平均时间包括10秒、30秒、60秒、100秒、200秒，可根据现场电磁干扰强度灵活调节参数，在强电磁干扰环境下也可获得稳定的测量结果。设备可用于高压输电线路沿线、换流站、大容量变电站等常规绝缘测试仪无法稳定作业的场景，保障检测数据的准确性与可靠性。
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪的SV阶跃电压测试功能，可通过逐步提升测试电压的方式，评估不同电压等级下被测对象的绝缘状态，判断绝缘内部是否存在隐性缺陷。该功能适用于变压器、断路器、电容器等发电站高压设备的预防性试验，可模拟设备运行过程中的电压波动场景，检测绝缘在过电压工况下的耐受能力，提前发现受潮、老化、局部破损等常规恒压测试无法检出的绝缘问题。测试过程中设备会自动记录每个电压阶跃下的绝缘电阻数值，可直观呈现绝缘性能随电压变化的趋势，为设备运维方案制定提供精准的数据支撑。
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪支持IR、DAR、PI、SV、RT、DD等标准绝缘系统诊断测量功能，可覆盖绝大多数高压绝缘检测场景需求。其中IR为基础绝缘电阻测量，DAR为介质吸收比、PI为极化指数、DD为介质放电参数，设备可自动指示三类参数数值，无需人工计算即可快速判断绝缘受潮、老化状态；SV为阶跃电压测试，可评估不同电压下的绝缘状况；RT为斜坡测试，电压可随时间平稳上升，可检测局部放电并辅助定位故障位置。同时设备配备局部放电指示器PDI，可直观反馈被测对象的局放状态。
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪支持带GUARD线的三线电阻测量模式，可有效消除污染绝缘层引起的表面漏电流，提升测量结果可靠性。其技术原理为：测量时GUARD端与被测设备的绝缘表面接触，表面漏电流会通过GUARD线直接回流至设备测试回路的负极，不会经过测量电流采集模块，因此不会对绝缘内部的泄漏电流测量结果产生干扰。该模式适用于户外积污、受潮的高压绝缘子、电缆外绝缘、变压器套管等设备的绝缘检测，可避免表面脏污导致的测量结果偏低误判，无需清洁被测设备表面即可获得准确的内部绝缘性能数据。
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪的核心技术参数包括：测试电压15kV，最大输出电流10mA，绝缘电阻测量上限40TΩ，设备功率约150W，适配标称电压高于34.5kV的被测电力设备。该设备的检测对象覆盖单芯/多芯电缆、变压器、电动机、发电机、电容器、断路器以及其他发电站高压设备，可满足电力系统各环节高压设备的绝缘检测需求，是发电站运维、电网巡检、高压工程验收场景下的通用型专业绝缘检测设备，能够适配专业工程师的多品类设备检测作业要求。
波兰Sonel(索耐) MIC-15k1 15kV绝缘电阻测试仪在强电磁干扰环境下作业时，可通过调节内置数字滤波器的平均时间参数获得稳定测量结果，设备提供10秒、30秒、60秒、100秒、200秒五档平均时间可选，现场电磁干扰强度越高，可选择越长的平均时间，通过多次采样平均过滤瞬时干扰脉冲带来的数据波动。此外作业时应尽量将测试主机远离高压带电体，测试引线采用屏蔽线缆并尽量缩短长度，配合设备本身适配1200kV交流、800kV直流场景的抗干扰硬件设计，即使在换流站、大容量变电站等高干扰场景下，也可获得偏差符合行业标准要求的稳定测量数据。
