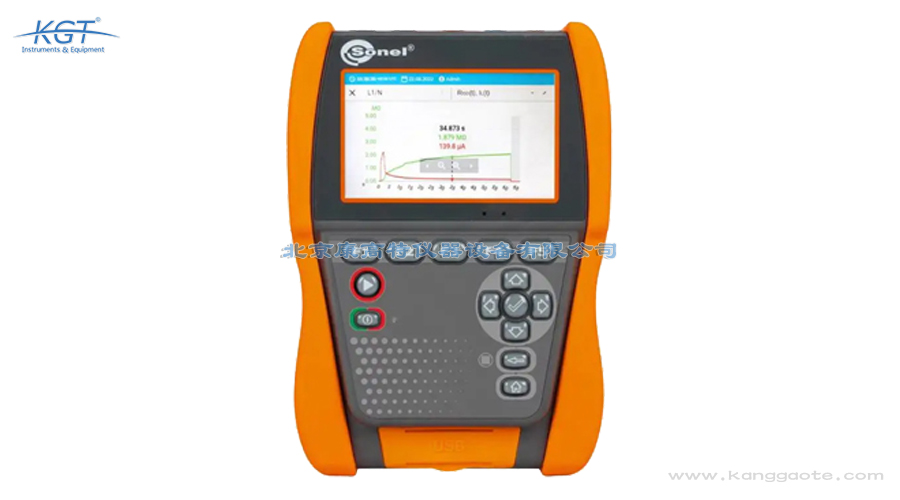

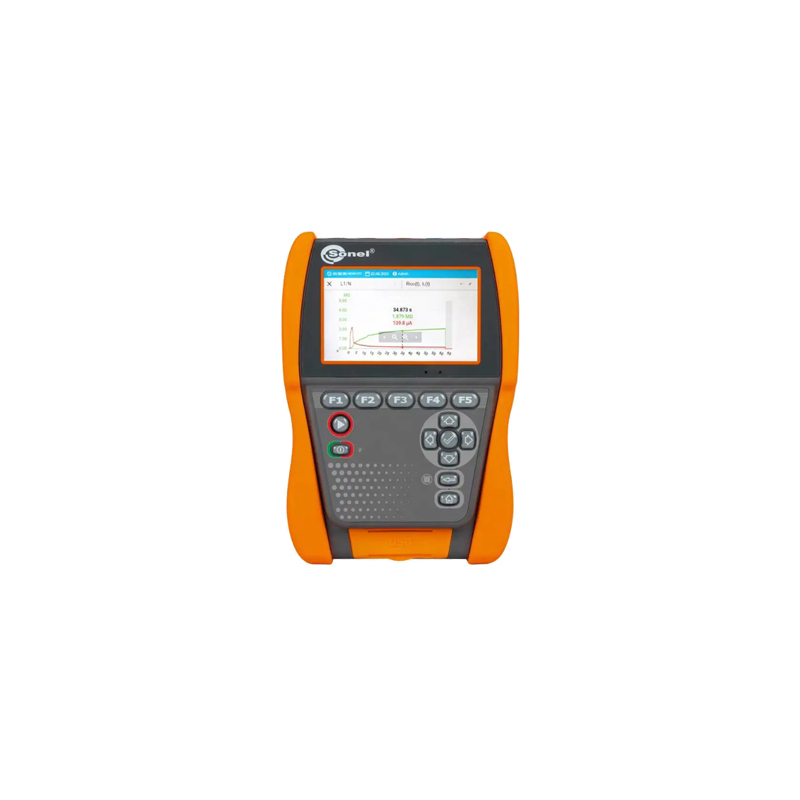

测量高达 2 TΩ 的绝缘电阻
功能性绝缘电阻计 Sonel MIC-2511可用于测量绝缘电阻，测试电压高达 2500 V。它以简洁方便的形式隐藏了众多功能，令人惊叹。由于其参数、具有 IP65 防护等级的坚固外壳、低电池功耗以及测量期间充电的可能性，该仪表是一种可靠的工具，可用于许多领域。它是检查工业设备和接触网的理想选择，也可成功用于住宅建筑。从事维护、测试电机、电缆和街道照明的电工特别欣赏这种设备的优势。Sonel MIC-2511 仪表还可用于光伏装置施工和维护期间的测量。它是为满足电信网络安装人员和供热网络运营商的需求而创建的可靠解决方案，有助于控制预绝缘管道的报警系统。
该产品的开发完全或部分满足以下标准：
IEC 61340-2-3静电 - 第 2-3 部分：用于避免静电荷积聚的固体平面材料电阻和电阻率的测试方法
IEC 61340-4-1静电 - 第 4-1 部分：特定应用的标准测试方法 - 地板覆盖物和已安装地板的电阻
IEC 61340-4-3静电 - 第 4-3 部分：特定应用的标准测试方法 - 鞋类
IEC 61340-4-5静电 - 第 4-5 部分：特定应用的标准测试方法 - 结合人体对鞋类和地板的静电防护进行表征的方法
IEC 61340-4-6静电 - 第 4-6 部分：特定应用的标准测试方法 - 腕带
IEC 61340-4-7静电 - 第 4-7 部分：特定应用的标准测试方法 - 电离
IEC 61340-4-9静电 - 第 4-9 部分：特定应用的标准测试方法 - 服装
IEC 61340-5-1静电 - 第 5-1 部分：电子设备防静电保护 - 一般要求
IEC TR 61340-5-2静电 - 第 5-2 部分：电子设备防静电保护 - 用户指南
IEC 61340-5-3静电 - 第 5-3 部分：电子设备对静电现象的防护 - 静电放电敏感设备包装的特性和要求分类
IEC 62631-3-1固体绝缘材料的介电性能和电阻性能 - 第 3-1 部分：电阻性能的测定（直流法） - 体积电阻和体积电阻率 - 通用方法
HD 60364-6低压电气装置 - 第 6 部分：验证
IEC 1081由相关工艺气体驱动的气动仪表 - 安全安装和操作程序 - 指南
Sonel 测量效果™
该仪表是Sonel MeasureEffect™平台的一部分。它是一个综合系统，可让您进行测量、存储和管理数据，并提供对仪器的多级控制。
特征
测量电压在10…2500 V范围内：从 10 V、25 V、100 V、250 V、500 V、1000 V、2500 V 中选择或从 10…2500 V 中选择（步长为 10 V）
火灾报警系统监控回路 10 V 电压绝缘电阻测量
测试电涌保护装置 (SPD)
测量期间在显示屏上绘制的图表
静电保护区 (EPA) 中的测量
将绝缘电阻结果校正至参考温度
连续读取测量的绝缘电阻或漏电流
绝缘电阻测量完成后，自动对被测对象的电容进行放电
以五秒为时间间隔发出声音信号，便于捕捉时间特征
测量时间 T 1、T 2和 T 3用于测量一个或两个吸收系数（Ab1、Ab2 或 DAR、PI），测量范围为 1 至 600 秒
通过可选的AutoISO-2511适配器自动测量 3 芯、4 芯和 5 芯电线和电源线的所有电阻组合
测量时读取实际测量电压
测量电流<2 mA
防止带电物体测量
绝缘电阻测量的两线法或三线法
其他功能
R ISO测量过程中漏电流的测量
R ISO测量期间的电容测量
低压测量电路连续性和电阻
温度测量（使用可选的 ST-1 温度探头）
测量 0...1500 V 范围内的直流和交流电压
9999 条内存，数据通过 USB 线传输至 PC
充电电池供电
背光键盘
该仪器符合标准 EN IEC 61557 规定的要求
应用
该绝缘电阻计是一种应用范围广泛的设备。它既可以成功地用于住宅建筑行业，也可以用于检查工业系统或牵引网络。由于其特点——性能*、电池功耗低、测量时可充电、使用方便和高侵入防护等级——它经常被维修队的电工使用，用于测试电机、电缆、街道照明或光伏系统的建设和维护。该设备完全符合电信网络安装人员和区域供热网络运营商的需求，在这些情况下，绝缘管道上的报警系统是必要的。
特征
该仪表可用于测量绝缘电阻，测试电压高达 2500 V。测试电缆时，它会在完成测量时自动放电。与PRZ-2（用于在具有 ESD 保护的区域测量电阻的套件）一起使用，它是技术人员处理工厂防静电保护的综合工具。
该设备可实现住宅、商业和工业电气设备的安全控制。使用
AutoISO-2511适配器可轻松实现自动化测量，无需切换即可自动测试 3、4 和 5 芯电缆的绝缘电阻。
MIC-2511 允许用户测量保护导体和等电位连接的连续性，两个方向的电流超过 200 mA。该仪表内置交流和直流电压表，范围高达 1500 V。
广泛的内存允许该设备记录并向计算机发送近10,000 个测量结果。
内置帮助系统
该设备内置有带测量图表的帮助屏幕。借助此功能，您可以轻松快速地检查并确保如何根据执行的测量类型连接到给定系统。
通信和软件
您可以轻松地通过 USB 端口将测量数据传输到计算机。要生成电击保护测量报告，请使用Sonel Reports PLUS软件。免费的Sonel Reader软件可将下载的数据保存为*的格式并进行打印。
MIC-2511绝缘电阻测试仪技术参数
测量范围符合 EN IEC 61557-2 标准，RISOmin = UISOnom / IISOnom …≤ 2 TΩ (IISO =1.6 mA)
| 范围 | 分辨率 | 准确度 |
|---|---|---|
| 0.0…999.9 kΩ | 0.1 kΩ | ±（3% MV + 20 字） |
| 1.000…9.999 MΩ | 0.001 MΩ | ±（3% MV + 20 字） |
| 10.00…99.99 MΩ | 0.01 MΩ | ±（3% MV + 20 字） |
| 100.0…999.9 MΩ | 0.1 MΩ | ±（3% MV + 20 字） |
| 1.000…9.999 GΩ | 0.001 GΩ | ±（3% MV + 20 字） |
| 10.00…99.99 GΩ | 0.01 GΩ | ±（3% MV + 20 字） |
| 100.0…999.9 GΩ | 0.1 GΩ | ±（3% MV + 20 字） |
| 1.000…2.000 TΩ | 0.001 TΩ | ±（3% MV + 20 字） |
MV — 测量值
测量电阻值取决于测量电压
| 电压 Un | 测量上限 |
|---|---|
| 10 V | 10 GΩ |
| 25 V | 20 GΩ |
| 50 V | 50 GΩ |
| 100 V | 100 GΩ |
| 250 V | 250 GΩ |
| 500 V | 500 GΩ |
| 1000 V | 1.00 TΩ |
| 2500 V | 2.00 TΩ |
直流和交流电压测量
| 范围 | 分辨率 | 准确度 |
|---|---|---|
| 0…1500 V | 1 V | ±（3% MV + 2 字） |
频率范围：45…65 Hz
电容测量
| 范围 | 分辨率 | 准确度 |
|---|---|---|
| 0…999 nF | 1 nF | ±（5% MV + 5 字） |
| 1.00…9.99 μF | 0.01 μF | ±（5% MV + 5 字） |
200 mA 电流连续性测试
测量范围符合 EN IEC 61557-2 标准：0.10…999 Ω
| 范围 | 分辨率 | 准确度 |
|---|---|---|
| 0.00…19.99 Ω | 0.01 Ω | ±（2% MV + 3 字） |
| 20.0…199.9 Ω | 0.1 Ω | ±（2% MV + 3 字） |
| 200…999 Ω | 1 Ω | ±（4% MV + 3 字） |
温度测量
| 范围 | 分辨率 | 准确度 |
|---|---|---|
| -40.0…99.9 °C | 0.1 °C | ±（3% MV + 8 字） |
| -40.0…211.8 °F | 0.1 °F | ±（3% MV + 16 字） |
EPA 区域内的绝缘电阻测量
| 范围 | 分辨率 | 准确度 |
|---|---|---|
| 对于 Un = 10 V | ||
| 0.0…999.9 kΩ | 0.1 kΩ | ±（8% MV + 20 字） |
| 1.000…9.999 MΩ | 0.001 MΩ | ±（8% MV + 20 字） |
| 10.00…99.99 MΩ | 0.01 MΩ | ±（8% MV + 20 字） |
| 100.0…999.9 MΩ | 0.1 MΩ | ±（8% MV + 20 字） |
| 1.0…10.0 GΩ | 0.1 GΩ | ±（8% MV + 20 字） |
| 对于 Un = 100 V | ||
| 0.0…999.9 kΩ | 0.1 kΩ | ±（3% MV + 20 字） |
| 1.000…9.999 MΩ | 0.001 MΩ | ±（3% MV + 20 字） |
| 10.00…99.99 MΩ | 0.01 MΩ | ±（3% MV + 20 字） |
| 100.0…999.9 MΩ | 0.1 MΩ | ±（3% MV + 20 字） |
| 1.000…9.999 GΩ | 0.001 GΩ | ±（3% MV + 20 字） |
| 10.00…99.99 GΩ | 0.01 GΩ | ±（3% MV + 20 字） |
| 100.0…200.0 GΩ | 0.1 GΩ | ±（8% MV + 20 字） |
| 对于 Un = 500 V | ||
| 0.0…999.9 kΩ | 0.1 kΩ | ±（3% MV + 20 字） |
| 1.000…9.999 MΩ | 0.001 MΩ | ±（3% MV + 20 字） |
| 10.00…99.99 MΩ | 0.01 MΩ | ±（3% MV + 20 字） |
| 100.0…999.9 MΩ | 0.1 MΩ | ±（3% MV + 20 字） |
| 1.000…9.999 GΩ | 0.001 GΩ | ±（3% MV + 20 字） |
| 10.00…99.99 GΩ | 0.01 GΩ | ±（3% MV + 20 字） |
| 100.0…999.9 GΩ | 0.1 GΩ | ±（8% MV + 20 字） |
| 1000 GΩ | 1 GΩ | ±（8% MV + 20 字） |
波兰Sonel（索耐）MIC-2511绝缘电阻测试仪支持固定档位选择、10V步长自定义调节两种电压调节模式。其中固定档位可覆盖绝大多数常规检测场景：10V档位适配火灾报警系统监控回路、静电保护区（EPA）相关电阻测量等低电压敏感回路检测；25V-1000V档位适配住宅建筑电气系统、电信网络安装、多芯电线/电源线绝缘检测等场景；2500V档位适配工业设备、接触网、光伏装置、电涌保护装置（SPD）等高压场景的绝缘检测。自定义调节模式可满足特殊检测标准要求的非标准电压检测需求，适配各类定制化检测场景。
使用波兰Sonel（索耐）MIC-2511绝缘电阻测试仪进行吸收系数、极化指数测量时，可先根据检测标准要求在1s~600s范围内自定义设置测量时长，设备支持完成1个或2个吸收系数（Ab1、Ab2或DAR、PI）测量；测量过程中内置5秒间隔声音提示信号，便于作业人员捕捉不同时间节点的测量特征值，同时支持测量过程实时图表显示、连续读取绝缘电阻或漏电流测量值，方便观测数值变化趋势；测量完成后设备会自动对被测对象电容进行放电，避免残余电荷造成安全风险，测量结果可自动存储至设备，也可同步上传至Sonel MeasureEffect™平台进行统一管理。
波兰Sonel（索耐）MIC-2511绝缘电阻测试仪支持接入Sonel MeasureEffect™平台，可实现测量数据存储、管理及仪器多级控制功能，满足B端企业、G端单位的批量检测数据统一管理需求。设备本身可自动存储各类测量结果，包括绝缘电阻值、测量电压、测量时间、环境温度校正后结果、吸收系数/极化指数计算结果等全维度测量数据；测量过程支持实时图表显示，可直观展示绝缘电阻、漏电流的变化趋势；同时支持将测量结果校正至参考温度，排除环境因素干扰，所有数据可通过平台实现分类检索、批量导出，满足检测报告出具、检测流程溯源的相关需求。
波兰Sonel（索耐）MIC-2511绝缘电阻测试仪配置多重安全保障设计：首先具备带电物体测量防护功能，当被测对象存在残余电压或带电时，设备会自动触发防护机制，避免作业人员触电；其次测量完成后会自动对被测对象的电容进行放电，消除残余电荷的安全隐患；测量过程中可实时显示实际测量电压值，方便作业人员随时核验电压输出状态，避免误操作；测量电流控制在2mA以内，不会对被测对象和作业人员造成伤害；同时采用IP65防护等级坚固外壳，可避免设备本身因外力损坏、进水进尘造成的漏电风险，所有安全设计符合相关IEC国际安全标准要求。
波兰Sonel（索耐）MIC-2511绝缘电阻测试仪支持多芯线缆批量绝缘检测，可选配AutoISO-2511适配器，可自动测量3芯、4芯、5芯电线及电源线的所有电阻组合，无需人工反复调换接线端口，大幅提升多芯线缆检测效率。同时设备支持两线法、三线法两种绝缘电阻测量方式，可根据线缆测量精度要求灵活选择；测量过程中可实时显示实际测量电压值，确保电压输出符合检测标准要求，测量完成后设备会自动对被测线缆的残余电容进行放电，避免触电风险，适配多芯电线、电源线、电机线缆、电信传输线缆等多品类线缆的绝缘检测需求。
波兰Sonel（索耐）MIC-2511绝缘电阻测试仪核心参数如下：测试电压覆盖10V~2500V，支持10V、25V、100V、250V、500V、1000V、2500V共7档固定档位选择，也支持10V步长自定义调节，绝缘电阻测量上限达2TΩ，测量电流<2mA，防护等级为IP65，测量时间可在1s~600s范围内自定义设置。该产品完全符合IEC 61340全系列、IEC 62631-3-1、HD 60364-6、IEC 1081等多项国际标准，测量结果具备国际通用性，可适配各类合规检测场景的结果核验要求，满足B端工业企业、G端公共服务单位的合规检测需求。
波兰Sonel（索耐）MIC-2511绝缘电阻测试仪可覆盖多领域检测需求：工业领域可完成工业设备绝缘检测、电机电缆维护、电涌保护装置（SPD）测试、静电保护区（EPA）相关电阻测量；交通领域可完成接触网绝缘检测、街道照明设备维护测试；建筑领域可完成住宅建筑电气系统绝缘检测、火灾报警系统监控回路绝缘测量、供热网络预绝缘管道报警系统控制检测；新能源领域可完成光伏装置施工及运维阶段测量；通信领域可完成电信网络安装检测、多芯电线/电源线绝缘电阻测量；可满足制造企业、交通运维单位、建筑检测机构、新能源运营商、通信运维单位等不同主体的绝缘检测需求。
波兰Sonel（索耐）MIC-2511绝缘电阻测试仪针对新能源领域检测需求做了多重功能适配：首先最高支持2500V测试电压、2TΩ绝缘电阻测量量程，可覆盖光伏装置施工及运维阶段的高阻值绝缘检测需求；其次支持电涌保护装置（SPD）测试功能，可完成新能源发电系统、储能系统的SPD性能核验；同时支持将绝缘电阻测量结果校正至参考温度，可规避不同环境温度对测量结果的干扰，保障户外不同温度下光伏、风电等场景检测结果的准确性；测量数据可接入Sonel MeasureEffect™平台实现统一管理，满足新能源项目全生命周期的检测数据溯源需求。
波兰Sonel（索耐）MIC-2511绝缘电阻测试仪针对低电压敏感回路做了专属功能适配：首先配置10V低测试电压档位，可在不损坏敏感电子元器件的前提下，完成火灾报警系统监控回路、静电保护区（EPA）相关电阻测量、低电压弱电系统的绝缘检测，避免高测试电压击穿回路元器件；测量电流控制在2mA以内，进一步降低检测过程对敏感回路的干扰；测量结果符合IEC 61340系列静电防护相关标准、火灾报警系统相关检测标准的要求，可适配电信网络安装检测、低电压智能楼宇系统检测、电子生产车间EPA合规检测等多类低电压敏感场景的检测需求。
波兰Sonel（索耐）MIC-2511绝缘电阻测试仪针对户外复杂作业场景做了多重适配设计：首先采用IP65防护等级坚固外壳，可抵御扬尘、喷溅水的侵入，适配接触网检测、街道照明设备维护、光伏装置户外运维、供热网络预绝缘管道检测等露天作业场景；其次采用低功耗设计，支持测量过程中充电，大幅提升户外长周期作业的续航能力；同时具备带电物体测量防护功能，可避免户外误触带电体的作业风险，测量过程可实时显示实际测量电压值，方便作业人员随时核验测量状态，保障户外作业的可靠性与安全性。
