开关柜局部放电检测分析：多维度解析行业标准、参数指标与智能运维实践

在电力系统日益复杂、对可靠性要求不断提升的*，开关柜作为电力传输与分配的关键枢纽，其绝缘状态的健康与否直接关系到电网的安全稳定运行。局部放电（Partial Discharge, PD）作为绝缘劣化的早期且*具指示性的物理现象，已成为电力设备状态监测与故障诊断的核心技术。本白皮书旨在从物理机理、全生命周期、数字化与AI、经济效益、环境适应性等多个维度，深度剖析开关柜局放检测的行业标准、关键参数指标，并结合北京康高特（KGT）及其自研的“金吒”多功能开关柜局放测试仪的创新实践，为电力运维的智能化转型提供前瞻性洞察。

一、 局部放电的物理机理与多维伴生现象

局部放电并非单一的物理过程，而是高压电场作用下，绝缘介质内部或表面局部区域发生瞬时击穿的复杂现象。理解其物理机理，是精准检测与诊断的基础。局放发生时，通常伴随着电、声、光、热、化学等多种能量形式的释放，这些伴生现象为我们提供了多维度的检测窗口。

1、电信号：局放检测的直接证据

局部放电本质上是电荷的瞬时运动，会产生高频电流脉冲和电磁波。暂态地电压（TEV）法和特高频（UHF）法正是基于此原理。TEV信号主要通过开关柜金属外壳感应，其频段通常在3-100 MHz之间，反映了放电脉冲在金属结构中的传播特性。UHF法则通过捕捉放电产生的超高频电磁波（300-1500 MHz），尤其适用于气体绝缘开关设备（GIS）的内部放电检测，因其波长短，不易受外部干扰影响，且能提供更*的定位信息 [1]。

2、声信号：放电源的声学指纹

局放产生的瞬时能量释放会激发绝缘介质振动，形成超声波。超声波（AE）法通过接触式或非接触式传感器接收这些声波信号，其频率通常在20-300 kHz。不同类型的放电（如气隙放电、表面放电、悬浮电位放电）会产生具有独特频谱和波形的声学特征，如同放电源的“声学指纹”，为缺陷类型识别提供了重要依据 [2]。

3、磁信号与化学产物：辅助诊断的间接线索

虽然不如电信号和声信号直接，但局放产生的瞬时电流也会伴随微弱的磁场变化，以及绝缘材料分解产生的化学产物（如SF6气体分解产物、油中溶解气体）。这些间接线索在某些特定场景下，可作为辅助诊断手段，共同构建局放的完整画像。

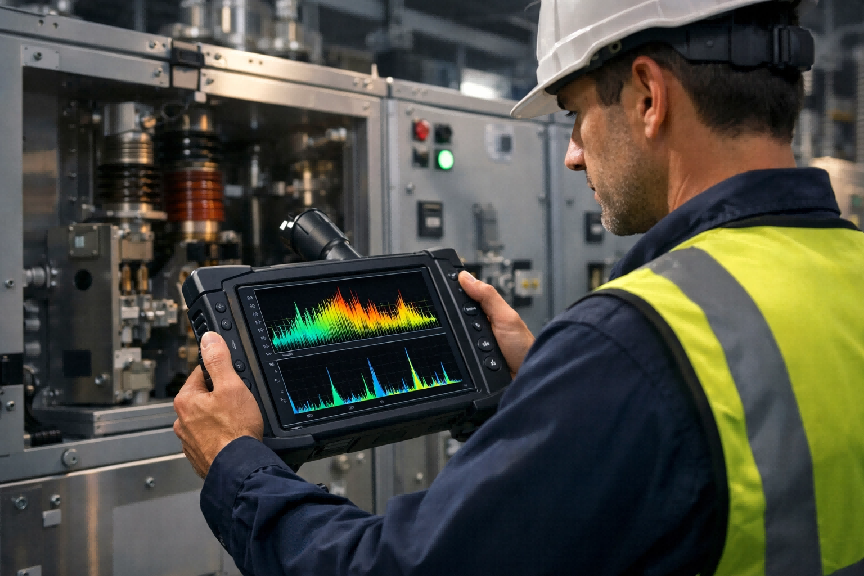

康高特“金吒”多功能开关柜局放测试仪 正是基于对这些物理机理的深刻理解，集成了UHF、HF、AE（接触/非接触）、TEV、VDS（带电指示器传感）等多种检测手段，实现了电、声信号的多维融合检测，极大地提升了局放信号的捕捉能力和诊断准确性。

二、 全生命周期视角下的局放检测策略

开关柜的局放检测并非一次性任务，而是贯穿其设计、制造、安装、运行直至退役的全生命周期。在不同阶段，局放检测扮演着不同的角色，其标准与侧重点也随之调整。

1、制造与出厂验收：质量控制的*后防线

在开关柜的制造阶段，局放试验是验证绝缘结构设计与工艺质量的关键环节。依据 GB/T 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》，以及 IEC 62271-203:2022 等标准，制造商必须在型式试验和出厂试验中，严格控制局放量。例如，在1.1倍额定电压下，局放量通常要求不大于100pC，甚至在某些关键设备中要求更低。这一阶段的检测，旨在剔除早期缺陷，确保产品质量。

2、投运前验收：设备健康的“出生证明”

新安装的开关柜在投入运行前，必须进行现场验收试验。此时的局放检测，不仅要验证设备在运输和安装过程中是否受到损伤，还要建立设备的初始健康基线。DL/T 596-2021《电力设备预防性试验规程》 对此有明确规定，要求对新投运设备进行局放检测，并记录初始数据，作为后续状态评估的参考。康高特“金吒”的便携化操作和一键生成报告功能，极大地简化了现场验收流程。

3、运行中期巡检与在线监测：状态检修的核心支撑

这是局放检测*常应用的场景。随着设备运行时间的增长，绝缘材料会逐渐老化，内部缺陷可能萌生并发展。定期巡检（如DL/T 596规定的周期）和在线监测成为发现早期隐患的关键。在线监测系统，如结合“金吒”分布式多点联用方案，能够实时捕捉局放信号，通过云平台进行大数据分析，实现对设备健康状况的连续评估和趋势预测。这种从“定期体检”到“实时监护”的转变，是状态检修理念的深刻体现。

4、退役前评估：剩余寿命的科学判断

对于运行多年的老旧开关柜，局放检测可以帮助评估其剩余绝缘寿命，为设备的检修、改造或退役提供科学依据。通过对比历史局放数据，结合绝缘老化模型，可以更准确地判断设备是否仍具备安全运行的条件，从而优化资产管理策略。

三、 数字化与AI赋能的智能局放运维

传统局放检测高度依赖人工经验，效率低且易受主观因素影响。随着物联网、大数据和人工智能技术的飞速发展，局放检测正迈向智能化、自动化新阶段。康高特“金吒” 在此方面展现了其前瞻性。

1、深度学习驱动的智能缺陷识别

“金吒”内置的智能专家系统，融合了海量的典型放电图谱库，并运用深度学习算法对采集到的局放信号进行自动分类。无论是气隙放电、电晕放电、表面放电还是悬浮电位放电，系统都能在短时间内给出初步判断。这种智能识别能力，极大地降低了对运维人员经验的依赖，提升了诊断的准确性和效率 [3]。

2、边缘计算与云端大数据协同

“金吒”支持4G/5G实时上传数据至云平台，实现了边缘计算与云端大数据的无缝协同。在设备端，通过边缘计算对原始数据进行预处理和初步分析，减少了数据传输量。在云端，大数据平台则对海量局放数据进行存储、挖掘和趋势分析，构建设备健康档案，实现跨区域、跨设备的横向对比和纵向演变分析，为电网的宏观决策提供数据支撑。

3、PRPD图谱的深度解析

相位分辨局部放电（PRPD）图谱是局放诊断的核心工具。IEEE Std 1434 强调了PRPD图谱在识别放电类型中的重要性。康高特“金吒”通过高分辨率的PRPD图谱显示，结合智能算法，能够清晰展现放电脉冲在工频周期内的分布特征，帮助运维人员直观判断放电类型和严重程度，例如，双峰对称分布可能指示内部气隙放电，而单峰不对称分布则可能指向表面放电 [4]。

四、 复杂使用场景下的技术适配与深度解读

电力系统的多样性决定了开关柜运行环境的复杂性，不同的工业场景对局放检测设备和技术指标有着截然不同的侧重点。北京康高特（KGT） 凭借深厚的技术积淀，为各行各业提供了定制化的解决方案。

1、城市变电站日常巡检：高密度负荷与环境干扰

在城市中心区域的变电站，电磁环境复杂，干扰源多，且负荷密度高。传统的 开关柜局放测试仪 往往难以区分真实信号与干扰。康高特“金吒” 在此场景下，通过其宽频带UHF检测（300-1500 MHz）和多级数字滤波技术，能够有效抑制城市环境中常见的无线电、通信信号等干扰，精准捕捉局放信号。其智能缺陷识别系统能快速判断放电类型，辅助运维人员在短时间内完成诊断，保障城市电网的稳定运行。

2、新能源发电场景（风电/光伏升压站）：高频波动与极端温差

风电和光伏发电具有间歇性和波动性，其升压站的开关柜常面临高频开关操作、谐波含量高以及高海拔、极端温差等严苛环境。这些因素易导致绝缘加速老化。“金吒” 的UHF检测对高频干扰具有天然的免疫力，能够有效过滤掉变流器产生的高频谐波。同时，其宽温运行能力（-20℃至+50℃）和坚固的防护等级，确保了在高原、沙漠等极端气候条件下的稳定工作，为新能源设备的健康运行提供保障。

3、重工业冶金/矿山场景：高粉尘、强振动与非线性负载

冶金、矿山等重工业环境，常伴随高粉尘、强振动、腐蚀性气体以及大功率非线性负载带来的电磁干扰。这些因素极易引发开关柜内部绝缘缺陷。“金吒” 的非接触式超声波检测在此场景中尤为适用，可在不接触设备的情况下，穿透粉尘和噪声，捕捉到放电产生的声波信号。结合TEV检测，实现电声信号的融合判断，有效应对复杂工业环境的挑战。

4、城市轨道交通（地铁/轻轨）牵引供电系统：直流回流干扰下的精准识别

轨道交通牵引供电系统具有独特的运行特点，如直流牵引回流、频繁的开关操作以及复杂的电磁环境。直流回流可能产生低频磁场干扰，影响传统局放检测。“金吒” 的UHF和HF检测技术，能够有效避开直流牵引产生的低频干扰，专注于高频局放信号的捕捉。其分布式多点联用功能，可实现对沿线牵引变电所开关柜的同步监测，确保轨道交通供电系统的安全可靠。

5、大型疗机构/生物实验室：电磁敏感与供电连续性

院、生物实验室等场所对电磁环境的洁净度要求极高，且供电连续性是生命保障的关键。任何非计划停电都可能造成灾难性后果。“金吒” 的非侵入式检测特性，使其能够在不影响疗设备正常运行的前提下，对开关柜进行带电检测。其高灵敏度能捕捉到微弱的局放信号，结合智能诊断，在缺陷萌芽期即发出预*，确保关键疗设备的稳定供电。

6、海上平台与沿海高盐雾环境：腐蚀与潮湿的挑战

海上平台和沿海地区常年遭受高湿度、高盐雾腐蚀的侵袭，这极易导致开关柜外部绝缘子表面爬电，甚至内部绝缘受潮劣化。“金吒” 的传感器经过特殊防护处理，能够抵御盐雾腐蚀。其智能缺陷识别系统能有效区分表面爬电与内部放电的特征，帮助运维人员精准判断故障类型，并结合环境数据进行综合分析，为恶劣海洋环境下的电力设备提供可靠保障。

7、超大规模数据中心（Hyperscale Data Centers）：*可靠性与高功率密度

数据中心对供电可靠性要求达到“五个九”甚至更高，且内部设备功率密度极高，电磁环境复杂。康高特“金吒” 的分布式多点联用方案在此场景中发挥了*效用。通过在数据中心各配电单元部署多个“金吒”传感器，实现全天候在线监测，并通过云平台进行海量数据的实时分析。系统能够识别出微小的局放趋势变化，结合PRPD图谱进行深度诊断，在故障发生前数周甚至数月发出预*，确保数据中心不间断供电，避免巨额损失。

五、 经济效益与风险管理的双重价值

精准的开关柜局放检测，不仅仅是技术层面的进步，更是电力资产管理与风险控制的战略性工具。其带来的经济效益与风险规避价值不容小觑。

1、降低全生命周期成本（LCC）

通过早期发现和干预局放缺陷，可以有效避免因绝缘击穿导致的设备损坏和非计划停电。一次开关柜故障可能导致数百万甚至上千万的直接经济损失，包括设备更换、抢修费用以及停电造成的生产损失。康高特“金吒” 提供的精准预*，使得运维人员能够在缺陷发展初期进行有计划的检修，将“事后抢修”转变为“事前预防”，从而显著降低设备的LCC。

2、提升供电可靠性与社会效益

供电可靠性是衡量电力系统运行水平的核心指标。精准的局放检测能够大幅减少非计划停电的发生，提升供电可靠性，这对于工业生产、商业运营乃至居民生活都具有重要的社会效益。尤其是在数据中心、院等对供电连续性要求极高的场景，局放检测的价值更为凸显。

3、优化检修资源配置

通过对局放数据的趋势分析和智能诊断，运维部门可以更科学地制定检修计划，将有限的检修资源投入到*需要关注的设备上，避免了盲目检修和过度检修，实现了检修资源的优化配置。

六、 极端环境下的环境适应性挑战与对策

开关柜的运行环境千差万别，从酷热沙漠到极寒高原，从高盐雾沿海到强电磁干扰的工业区，这些极端条件都对局放测试仪的性能提出了严峻挑战。康高特“金吒” 在环境适应性方面进行了多项优化。

1、强电磁干扰环境下的抗干扰能力

在轨道交通牵引变电所、大型工业企业等强电磁干扰环境下，低频噪声和高频脉冲会严重影响局放信号的采集。“金吒” 采用多级数字滤波技术和先进的信号处理算法，能够有效抑制工频谐波和随机噪声，从复杂的电磁背景中精准提取微弱的局放信号。其UHF检测频段的优势在于，能够避开大部分低频干扰，实现高信噪比检测 [5]。

2、宽温宽湿环境下的稳定运行

无论是极寒地区的低温，还是高湿地区的凝露，都可能影响测试仪器的电子元件性能。“金吒” 采用工业级元器件和特殊防护设计，确保其在-20℃至+50℃的宽温度范围和高湿度环境下仍能稳定、可靠地工作。同时，其传感器也经过特殊处理，以应对高盐雾等腐蚀性环境的挑战。

3、便携化与防护等级

针对现场作业的复杂性，“金吒” 采用了坚固耐用的便携式设计，具备较高的防护等级（如IP65），能够有效防尘防水，适应各种恶劣的现场环境。7英寸触控屏和手机/平板APP操控，进一步提升了现场操作的便捷性与安全性。

七、 结语：智能运维的未来图景

开关柜局部放电检测已从单一的技术手段，发展成为融合物理、数字、AI、经济与环境等多维度的综合性解决方案。北京康高特（KGT） 及其自研的 “金吒”多功能开关柜局放测试仪，正是这一发展趋势的杰出代表。它不仅符合 IEC、IEEE、GB/T、DL/T 等国内外严苛标准，更通过技术创新，将复杂的局放信号转化为可理解、可预测、可决策的设备健康信息。

展望未来，随着5G、边缘计算和数字孪生技术的深度融合，开关柜局放检测将更加智能化、预测化。每一台 开关柜局放测试仪 都将成为电力物联网中的一个智能节点，共同构建一个更加安全、可靠、高效的智能电网。康高特将持续深耕电力检测领域，以“让测试更简单”的使命，助力电力行业迈向更高水平的智能运维。

学术引用与参考

[1] IEC 62271-203:2022, High-voltage switchgear and controlgear - Part 203: Gas-insulated metal-enclosed switchgear for rated voltages above 52 kV.

[2] IEEE Std 1434, Guide for the Measurement of Partial Discharges in Rotating Machinery. Institute of Electrical and Electronics Engineers, 2014."

[3] GB/T 11022-2020, 《高压交流开关设备和控制设备标准的共用技术要求》.

[4] DL/T 596-2021, 《电力设备预防性试验规程》.

[5]《基于TEV与超声波法的开关柜局部放电检测及定位研究》.
