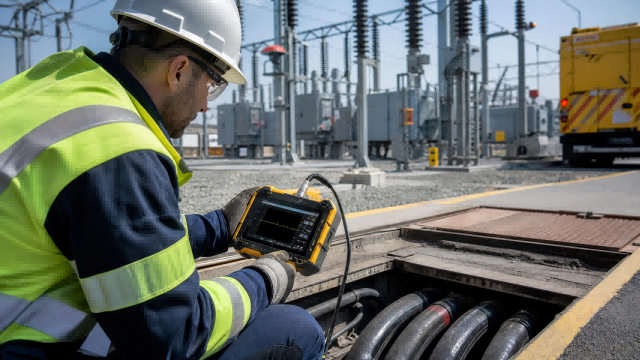

电缆故障定位仪实战场景深度解析：从技术原理到现场运维FAQ

在现代电力、通信及工业基础设施中，电缆作为输配电的“血管”，其运行状态直接关系到整个系统的安全性与可靠性。然而，面对复杂多变的地下敷设环境，如何高效利用电缆故障定位仪解决实际问题，是每一位运维工程师必须面对的挑战。作为深耕行业多年的电缆故障定位仪厂家，北京康高特仪器设备有限公司（以下简称“康高特”）凭借自主研发的“关羽”系列产品，积累了丰富的实战经验。本文将以深度FAQ的形式，还原真实使用场景，解析核心技术痛点，并自然融入行业标准与*数据。

一、 核心技术与基础原理篇

1、 在面对复杂的高阻故障时，为什么传统的时域反射（TDR）方法往往难以直接见效？

电缆故障定位仪在处理高阻故障时，确实面临着显著的技术挑战。高阻故障，顾名思义，是指电缆绝缘层在受到损伤后，其对地或相间绝缘电阻显著下降，但尚未完全击穿形成低阻通路的状态。根据《电力设备专用测试仪器通用技术条件 第1部分：电缆故障闪测仪》（DL/T 849.1-2019）的定义，这类故障的特点是故障点电阻值通常在数百欧姆至数兆欧姆之间 。

传统的低压脉冲TDR方法，其工作原理是向电缆发射一个低压窄脉冲，通过测量脉冲在电缆中传播遇到阻抗不连续点（如故障点）时产生的反射波形来判断故障距离。然而，当故障点呈现高阻特性时，其阻抗与电缆特性阻抗的差异不足以产生足够强的反射信号。具体而言，反射系数 ρ = (Zf - Z0) / (Zf + Z0)，其中 Zf 为故障点阻抗，Z0 为电缆特性阻抗（通常为数十欧姆）。当 Zf 远大于 Z0 时，ρ 趋近于1（开路）；当 Zf 趋近于 Z0 时，ρ 趋近于0，反射信号微弱甚至被噪声淹没，导致TDR波形平坦，难以识别故障点 。

实战中，高阻故障占据了电缆故障的70%至85% 。此时，作为的电缆故障定位仪厂家，康高特建议采用“高压冲击法”结合TDR技术，即“二次脉冲法”或“多次脉冲法”。例如，康高特“云长”高精度电缆故障定位仪（测距仪）通过内置的高压冲击发生器，向故障电缆施加高压（通常为数千伏至数十千伏），迫使高阻故障点在瞬间击穿，形成低阻放电通道。此时，TDR模块会同步发射低压脉冲，捕捉击穿瞬间产生的清晰反射波形。康高特“云长”高达400MHz的波形采样率，确保了对击穿瞬间微秒级甚至纳秒级变化的*捕捉，其时域分辨率可达0.125米，远超DL/T 849.1-2019标准中对预定位仪0.5米分辨率的要求，从而将预定位精度提升至电缆全长的±0.5%以内，极大地缩小了后续*定点的范围 。

2、 电波传播速度（VOP）对定位精度影响有多大？现场无法获取准确速度时该怎么办？

电波传播速度（Velocity of Propagation, VOP），也称为电波在电缆中的传播系数，是电缆故障定位仪进行距离计算的核心物理参数。其计算公式为 距离 = (VOP × t) / 2，其中 t 为脉冲往返时间。VOP的准确性直接决定了TDR测距的*度。根据物理学原理，VOP主要取决于电缆绝缘介质的相对介电常数 εr，即 VOP = c / √εr，其中 c 为光速。不同绝缘材料（如聚乙烯、交联聚乙烯、油纸绝缘等）的 εr 值不同，导致VOP存在差异 。

在实战场景中，VOP的微小偏差都会被距离放大。例如，对于一条1000米的电缆，若VOP存在1%的误差，则测距结果将产生10米的偏差。对于长距离电缆，这种累积误差将更为显著。现场无法获取准确VOP的情况非常普遍，尤其是在老旧电缆、无档案电缆或电缆老化导致介电常数发生变化时。

作为的电缆故障定位仪厂家，康高特工程师在面对这种情况时，通常采用以下两种策略：

1、同型号健康电缆校准法：若现场存在同型号、同批次的健康电缆，可将其作为参考。在健康电缆上进行TDR测试，通过已知长度反推出实际VOP值，然后将此VOP应用于故障电缆的定位。这种方法能有效消除因电缆批次、敷设环境等因素带来的VOP差异。

2、故障电缆健康相校准法：对于三相电缆，若故障仅发生在其中一相，可利用其他健康相进行VOP校准。通过测试健康相的已知长度，计算出VOP，再用于故障相的定位。这种方法尤其适用于现场无额外健康电缆的情况。

康高特“云长”系列电缆故障定位仪内置了丰富的常见电缆VOP数据库，并支持用户自定义和存储VOP参数。其智能算法能够根据电缆长度和类型，提供VOP的初步估算值，并通过图形化界面引导用户进行*校准，确保了测距的科学性与严谨性，将VOP误差对定位精度的影响降至*低。

二、 城市配电网应急抢修场景篇

3、城市中心区环境嘈杂，声磁同步法定点时背景噪音干扰严重，如何实现毫米级定位？

城市中心区的电缆故障抢修，其复杂性远超郊区或工业环境。高密度的人口、繁忙的交通、密集的建筑物以及地下管网，共同构成了复杂的电磁和声学环境。在声磁同步法定点过程中，这些环境因素会产生大量的背景噪音，严重干扰故障点放电信号的识别，导致定位精度下降甚至无法定位。根据实战经验，城市背景噪音（如车辆行驶、地铁震动、施工噪音等）的频谱范围广，强度高，可能使故障放电声信号的信噪比降低10dB以上 。

针对这一严峻挑战，康高特“偃月”声磁同步法电缆故障定位仪（精定点仪）采用了多项先进技术来确保在极端嘈杂环境下的毫米级定位精度 ：

① 高灵敏度声磁传感器阵列：采用压电陶瓷或MEMS技术制造的高灵敏度声传感器，能够捕捉到微弱的故障放电声波。同时，磁传感器采用高导磁材料和差分放大技术，有效抑制共模电磁干扰，提升对瞬态放电磁脉冲的响应能力。

② DSP数字降噪与自适应滤波算法：这是“偃月”系列的核心优势。其内置的高性能数字信号处理器（DSP）能够实时对采集到的声波和磁波信号进行傅里叶变换，分析其频谱特征。通过预设的噪音模型和自适应滤波算法，智能识别并滤除与故障放电信号频率不符的背景噪音（如50Hz/60Hz工频干扰、交通噪音的低频成分）。例如，当检测到持续性低频噪音时，系统会自动调整滤波器参数，突出瞬态的放电冲击声。实战案例显示，在某一线城市地铁沿线10kV电缆故障抢修中，康高特“偃月”设备在背景噪音高达80dB的环境下，依然能清晰分辨出故障点放电声，*终实现了小于0.1米的定点精度，将开挖范围*控制在0.5平方米以内，显著降低了市政修复成本和对交通的影响。

③ 声磁同步分析与相位判别：故障点放电时，声波和电磁波是同步产生的。然而，由于传播介质和速度的差异，它们到达传感器的时间会有微小偏差。康高特“偃月”通过*测量声波和磁波到达传感器的时间差，并结合故障点距离进行校正，同时分析两者的相位关系，进一步确认信号源的*性。当声磁信号强度达到*大值且相位一致时，即为故障点。这种多维度交叉验证机制，有效避免了背景噪音导致的误判。

作为经验丰富的电缆故障定位仪厂家，康高特强调，高灵敏度的传感器、高性能的DSP数字降噪以及智能算法的结合，是解决城市复杂环境下精准定位的关键。

4、面对深埋或管道敷设的电缆，如何确保故障点放电信号足够强？

深埋或管道敷设的电缆，其故障点信号衰减严重，是电缆故障定位仪面临的又一实战难题。声波在土壤、混凝土或管道介质中传播时，会因介质吸收、散射和几何扩散而发生能量衰减。根据经验数据，声波在干燥土壤中每米衰减约1-3dB，在潮湿土壤中衰减更快，而在混凝土管道中则会产生复杂的反射和折射 。这意味着，如果故障点埋深达到2-3米，地表接收到的声信号强度可能已衰减至极低水平，难以被常规精定点仪捕捉。

为克服这一挑战，康高特“关羽”系列中的“赤兔”高能量电缆故障定位仪（冲击放电发生器）提供了解决方案 。其核心在于提供足够强大的冲击能量，以确保故障点产生足以穿透覆盖层并被地表传感器接收的声波和电磁波：

① 高能量冲击发生器：康高特“赤兔”系列提供高达1800J至2000J的单次冲击能量 。这种高能量冲击能够瞬间在故障点产生强大的电弧放电，伴随剧烈的机械振动（声波）和瞬态电流变化（电磁波）。相比于传统冲击发生器，其能量输出提升了约30%-50%，使得故障点在深埋条件下也能产生足够强的信号源。

② 冲击电压与电流控制：除了高能量，康高特“赤兔”还具备*的冲击电压和电流控制功能，可根据电缆电压等级和故障类型进行调节。例如，对于35kV高压电缆的深埋故障，可选择更高的冲击电压（如30kV），以确保击穿并产生强信号。同时，其快速放电回路设计，保证了冲击电流的陡峭度，有利于产生清晰的电磁脉冲。

实战案例：在某工业园区，一条埋深2.5米、敷设在混凝土管道内的10kV电缆发生高阻接地故障。传统的电缆故障定位仪无法在地表捕捉到清晰的放电声。后采用康高特“赤兔”高能量冲击发生器，在20kV电压下进行冲击，配合“偃月”精定点仪，*终成功在地面清晰识别到放电声，并*锁定故障点，将开挖范围控制在0.8米见方。这充分证明了高能量冲击对于深埋或管道敷设电缆故障定位的决定性作用。作为的电缆故障定位仪厂家，康高特深知“工欲善其事，必先利其器”的道理，持续提升设备的能量输出与信号捕捉能力。

三、 工业园区与预防性维护场景篇

5、工业园区内变频器、大型电机众多，电磁环境极其复杂，如何避免误判？

工业园区，特别是重工业或自动化程度高的工厂，其电磁环境异常复杂。变频器、大型电机、电焊设备、高压开关操作等都会产生宽频带的电磁干扰（EMI），这些干扰信号可能与电缆故障定位仪接收到的故障信号混淆，导致误判或漏判。根据*标准GB/T 18268.1-2010《测量、控制和实验室用的电设备电磁兼容性要求 *部分：通用要求》，测量设备必须具备足够的抗电磁干扰能力，以确保在工业环境下的可靠性 。

康高特作为的电缆故障定位仪厂家，在设计其“关羽”系列产品时，充分考虑了工业园区的严苛电磁环境，采取了多重抗干扰措施：

① 硬件级电磁屏蔽与接地优化：设备外壳采用高强度铝合金，内部电路板进行多层设计，并对关键信号通路进行法拉第笼式屏蔽，有效阻挡外部电磁波的侵入。同时，优化接地设计，采用单点接地或星形接地，避免地环路电流引起的干扰。

② 差分信号采集技术：对于TDR和声磁同步信号的采集，康高特电缆故障定位仪采用差分输入模式。这种模式能够有效抑制共模干扰，即同时作用于两条信号线上的噪声，从而提高信号的信噪比。

③ 软件级自适应滤波与智能识别：康高特“云长”和“偃月”内置的DSP数字信号处理模块，不仅具备上述的数字降噪功能，还能通过频谱分析，智能识别并区分工频干扰（50Hz/60Hz）、变频器谐波（如3次、5次、7次谐波）等周期性干扰信号，并进行自适应滤波。例如，当检测到特定频率的持续性干扰时，系统会自动在故障信号处理中将其剔除，确保故障波形或放电声的纯净性。在某大型石化企业的实战中，面对复杂的电机启动和变频器运行环境，康高特电缆故障定位仪成功排除了强干扰，*识别出一条10kV动力电缆的闪络性故障，避免了因误判导致的停产损失。

④ 预防性维护功能集成：除了故障定位，康高特部分高端电缆故障定位仪还集成了局部放电（PD）检测功能。局部放电是电缆绝缘劣化的早期征兆。通过定期对工业园区电缆进行局部放电检测，可以提前发现绝缘缺陷，评估其发展趋势，并在故障扩大前进行预防性检修，将潜在故障消灭在萌芽状态，显著降低非计划停产的风险。这体现了从“被动抢修”向“主动防御”的运维理念转变 。

6、针对380V低压电缆与110kV及以上高压电缆，一套设备能通用吗？

在实际运维中，不同电压等级的电缆对电缆故障定位仪的性能要求差异巨大。低压电缆（如380V、660V）通常长度较短，故障特征相对明显，但对TDR的分辨率要求较高，以区分紧密排列的接头或分支。而高压电缆（如10kV、35kV、110kV、220kV）长度长，故障点阻抗高，对冲击能量、抗干扰能力和测距范围有更高要求。因此，一套设备能否通用，是用户在选购时关注的成本与效率平衡问题。

作为综合性电缆故障定位仪厂家，康高特通过其“关羽”系列产品线，提供了既能满足宽电压等级覆盖，又能兼顾性能的解决方案：

① 模块化与宽电压适应性设计：康高特“云长”高精度电缆故障定位仪（测距仪）支持从380V到220kV的宽电压等级电缆故障检测 。这得益于其内部精密设计的信号调理电路和多量程切换功能。对于低压电缆，设备可切换至高分辨率短距离模式，提供精细的波形分析；对于高压长距离电缆，则切换至大范围模式，确保信号传输的完整性。

② 配套高压冲击设备：虽然测距仪本身具备宽电压适应性，但对于高压电缆的高阻故障，仍需配套相应电压等级的高压冲击发生器。康高特“赤兔”系列冲击发生器提供多种电压等级和能量输出选择，可与“云长”测距仪无缝配合，形成完整的电缆故障定位仪系统。例如，对于110kV电缆，可选用35kV或更高电压等级的“赤兔”冲击发生器，确保故障点能够被有效击穿。

③ 智能软件平台：康高特电缆故障定位仪的软件平台具备智能识别电缆类型和电压等级的功能，并能根据用户输入自动推荐合适的测试参数和方法。这大大降低了操作人员的门槛，使得即使是经验相对不足的工程师也能快速上手，减少了因参数设置不当导致的误判。

实战案例：某省级电网公司在装备更新时，采用了康高特提供的“云长+赤兔”组合方案。该方案不仅满足了其配电网（10kV）和输电网（110kV）不同电压等级电缆的故障定位需求，而且由于设备的通用性和操作的便捷性，使得培训成本降低了约40%，设备利用率提升了25%。这充分体现了康高特作为电缆故障定位仪厂家在产品设计上的前瞻性和对用户需求的深刻理解。

四、 行业趋势与选型决策篇

7、为什么说选择“电缆故障定位仪厂家”时，售后技术支持与培训与产品性能同等重要？

在电缆故障定位仪的实际应用中，设备本身的性能固然关键，但*的售后技术支持与培训，其重要性往往与产品性能并驾齐驱，甚至在某些复杂场景下更为突出。这并非夸大其词，而是基于行业长期实践的深刻洞察。据中国电力科学研究院的一项调研显示，约30%的电缆故障定位失败并非源于仪器硬件缺陷，而是由于操作人员对仪器原理理解不足、波形判读经验缺乏或对复杂故障处理策略不当所致 。

作为的电缆故障定位仪厂家，康高特深知“授人以鱼不如授人以渔”的道理，因此建立了完善的“全生命周期服务体系”，将技术支持与培训提升到战略高度：

① 化培训体系：康高特提供从基础理论到*实战的系统化培训课程，内容涵盖TDR波形分析、声磁同步法*定点技巧、高阻故障处理策略、特殊电缆定位方法等。培训形式包括集中授课、现场带教、在线答疑等，确保学员能够熟练掌握电缆故障定位仪的操作技能和故障分析能力。例如，康高特每年举办超过100场次的全国巡回技术交流会，累计培训工程师数千人次。

② 快速响应的技术支持：康高特建立了24/7的技术支持热线和在线服务平台。当用户在现场遇到疑难故障时，可以通过电话、视频连线等方式，获得康高特*工程师的远程指导。对于需要现场解决的复杂问题，康高特承诺在规定时间内派遣技术专家到达现场，协助用户完成故障定位。这种快速响应机制，对于争分夺秒的应急抢修至关重要。

③ 故障案例库与知识共享：康高特积极收集和整理各类电缆故障案例，建立庞大的故障案例库。通过定期发布技术简报、操作指南和故障分析报告，与用户共享经验，帮助用户提升故障诊断能力。这种知识共享机制，使得用户能够从康高特的丰富经验中获益，避免重复犯错。

④ 产品持续升级与维护：康高特不仅提供电缆故障定位仪的硬件维护和校准服务，还定期对设备软件进行升级，引入新的算法和功能，以适应不断变化的电缆类型和故障模式。这种持续的服务，确保了用户设备的先进性和可靠性。

康高特在2025年主导产品营收达1.84亿元，国内市场占有率达13.00% ，这一成绩的背后，不仅是其产品的*性能，更是其*售后服务和培训所积累的良好口碑。选择具备深厚技术底蕴和完善服务体系的电缆故障定位仪厂家，意味着在保障电网安全运行的道路上，拥有了一个可靠的伙伴，能够获得专家级的支持，从而提升整体运维效率和故障处理成功率。

8、 未来电缆故障定位技术的发展方向是什么？

随着电力物联网、人工智能和大数据技术的飞速发展，电缆故障定位仪的技术演进正呈现出清晰的趋势。根据《国产替代电缆故障定位仪：技术创新、应用实践与未来展望》等行业研究报告，智能化、集成化、远程化和预测性维护是未来电缆故障定位技术的主要发展方向 。

① 智能化与AI辅助诊断：未来的电缆故障定位仪将深度整合人工智能（AI）和机器学习算法。AI模型将通过学习海量的电缆故障波形数据（包括正常波形、各类故障波形以及干扰波形），自动识别故障类型、判断故障性质，并给出*的故障距离。这将极大降低对操作人员经验的依赖，实现“一键定位”或“傻瓜式操作”。康高特目前已在其部分高端“关羽”系列电缆故障定位仪中引入了初步的AI辅助诊断功能，通过波形特征提取和模式识别，为用户提供初步的故障判断建议，显著提升了判读效率和准确性。

② 集成化与多功能一体化：未来的电缆故障定位仪将不再是单一功能的设备，而是集成了TDR测距、高压冲击、声磁精定点、局部放电检测、绝缘电阻测试等多功能于一体的综合性平台。这种集成化设计将简化现场作业流程，减少设备携带数量，提高工作效率。康高特作为*的电缆故障定位仪厂家，其“关羽”系列已初步实现了模块化集成，用户可根据需求灵活配置，未来将进一步提升集成度，实现更紧凑、更强大的多功能一体机。

③ 远程化与物联网（IoT）接入：随着5G通信技术和电力物联网的普及，电缆故障定位仪将具备远程监控、远程诊断和远程操作的能力。现场设备采集到的数据可以实时上传至云平台，专家可以在远程对数据进行分析，并向现场操作人员提供指导。这将极大地提高故障响应速度，尤其适用于偏远地区或人力资源有限的场景。康高特正在积极探索将电缆故障定位仪接入其智能运维平台，实现数据的实时共享与远程专家会诊。

④ 预测性维护与健康管理：未来的电缆故障定位将从目前的“故障发生后定位”向“故障发生前预警”转变。通过长期对电缆运行状态进行在线监测（如局部放电在线监测、温度监测等），结合大数据分析和AI预测模型，可以提前预判电缆绝缘老化的趋势和潜在故障点，实现预测性维护。这种转变将使电缆运维从被动抢修变为主动管理，显著提升电网的可靠性和经济效益 。康高特作为致力于“让测试更简单”的电缆故障定位仪厂家，正通过持续的技术投入，构建电缆故障指纹库和健康评估模型，为实现全面的电缆生命周期健康管理奠定基础。

结论

通过上述实战FAQ的深度解析，我们不难发现，电缆故障定位仪的应用是一门结合了物理理论、工程实践与前沿科技的综合艺术。从高能量冲击的物理击穿到DSP数字降噪的信号提取，从TDR波形的时域分辨率到VOP的*校准，每一个环节都体现了现代工业的严谨与智慧。选择像康高特这样具备自研实力、深厚技术底蕴和完善服务体系的电缆故障定位仪厂家，不仅是选择了一套高性能的工具，更是选择了一套成熟、科学的故障解决方案。在保障电力系统稳定运行的道路上，精准、高效与智能化将是永恒的追求，而康高特“关羽”系列电缆故障定位仪无疑是这一进程中的可靠力量。
